Isuzu WW
▶
TRUCKS
▶
FVR
▶
10854 - FVR-LHD(BUS CHASSIS)
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#9726) — 45 parça
◀

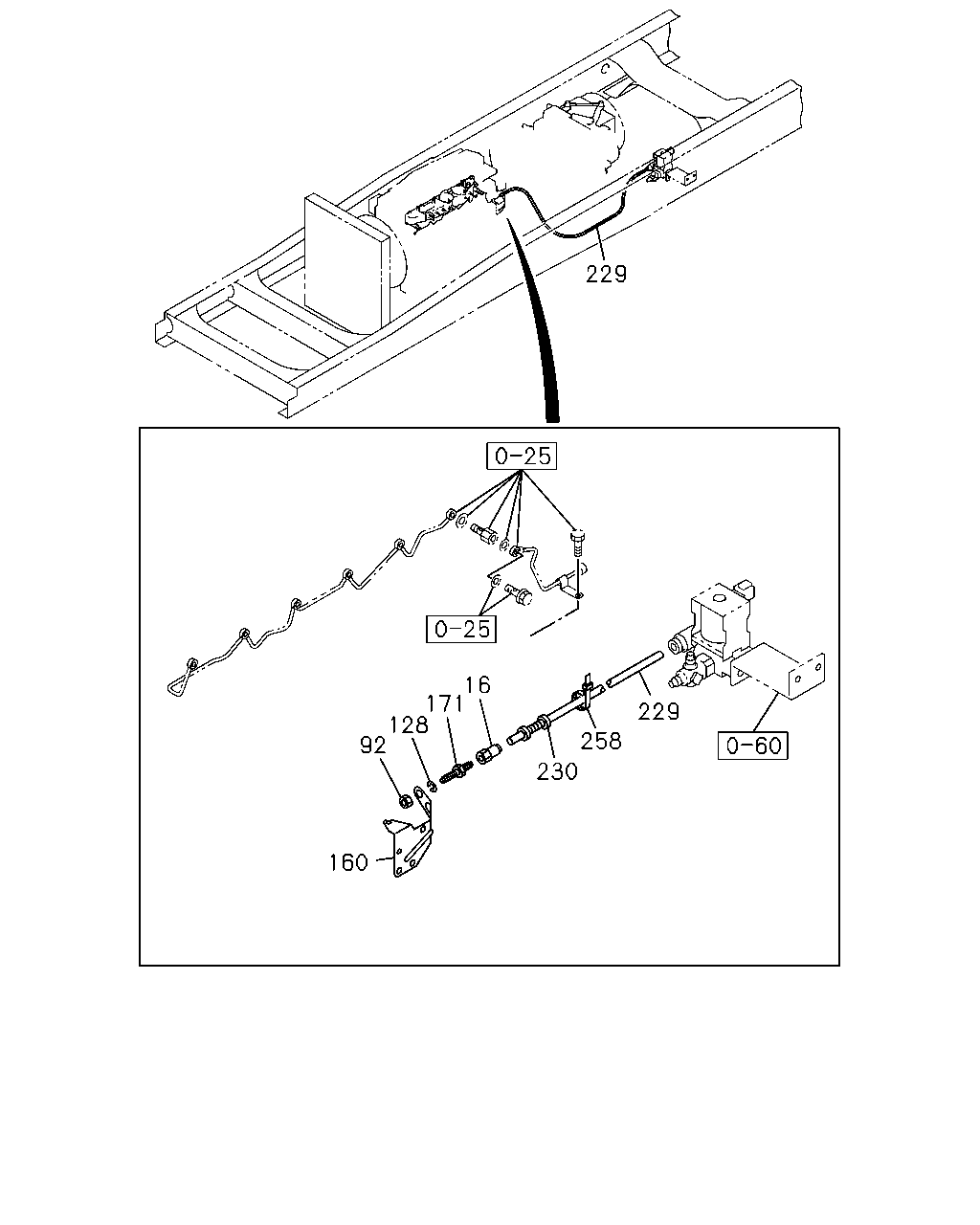

[038A] MAGNETIC VALVE PIPE AND BRACKET (10 parça)
[038A] PIPE AND HOSE (35 parça)
▶
229
16
171
128
92
229
258
230
160
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
16
ADAPTER
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0011-
92
NUT; UNION
M12
9-09840-280-0
01
1
0011-
128
WASHER; LK,UNION
ID=12.2
9-09150-512-0
01
1
0011-0603
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
01
1
0604-
160
BRACKET; AIR PIPE
8-94391-073-0
01
1
0011-
171
UNION
M12 L=56.5
9-09223-106-1
01
1
0011-0607
171
UNION
M12 L=56.5
0-92113-106-0
01
1
0608-
229
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0
01
1
0011-
230
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87410-088-0
01
1
0011-
258
CLIP; BAND,NYLON TUBE
L=250
1-09707-126-0
01
1
0011-
28
113
111
27
77
51
52
28
49
116
31
79
80
30
52
87
80
110
113
12
6
13
1
2
221
14
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-94394-039-4
01
1
0011-1107
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98187-298-0
01
1
1108-1202
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-97642-294-0
01
1
1203-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=162
1-09623-570-0
01
1
0011-
6
NUT; AIR CMPR
M12 FLANGE
0-91150-212-0
01
1
0011-0602
6
NUT; AIR CMPR
M12 FLANGE
0-91180-212-0
01
1
0603-
12
KEY; AIR CMPR GEAR
9-08055-516-0
01
1
0011-
13
GEAR; AIR CMPR DRIVE
Z=49
8-94394-511-4
01
1
0011-
14
NUT; GEAR
M20
9-99110-520-0
01
1
0011-0512
14
NUT; GEAR
M20
0-91110-520-0
01
1
0601-
27
HOSE; AIR CMPR,SUCTION
L=80 SERVICED BY L=1500
1-09360-476-0
01
1
0011-
28
CLIP; HOSE,AIR CMPR
ID=26
1-09707-091-0
02
1
0011-
30
BOLT; PIPE CLIP
M8X12 FLANGE
0-28080-812-0
01
1
0011-0512
30
BOLT; PIPE CLIP
M8X12 FLANGE
0-28050-812-0
01
1
0601-
31
PIPE; AIR,AIR CMPR SUCTION
8-94390-405-0
01
1
0011-
49
PIPE; AIR,CHARGE
8-94395-723-0
01
1
0011-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-132-1
01
1
0011-1404
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
1405-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
0011-
77
PIPE; AIR,GOV
8-94394-960-1
01
1
0011-
79
BOLT; EYE,AIR PIPE TO CMPR
M14X27 FLANGE
1-09675-086-0
01
1
0011-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=14.2 OD=19.2
1-09630-085-0
02
1
0011-1312
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=14.2 OD=19.2
8-98251-345-0
02
1
1401-
87
BOLT; BRKT FIX
M8X16 FLANGE
0-28080-816-0
02
1
0011-0512
87
BOLT; BRKT FIX
M8X16 FLANGE
0-28050-816-0
02
1
0601-
110
CLIP; AIR PIPE
8-94393-037-0
02
1
0011-
111
CLIP; AIR PIPE
1-09701-091-0
01
1
0011-
113
BOLT; CLIP,AIR PIPE
(B) M6X40 FLANGE
0-28080-640-0
02
1
0011-0512
113
BOLT; CLIP,AIR PIPE
(B) M6X40 FLANGE
0-28050-640-0
02
1
0601-
113
BOLT; CLIP,AIR PIPE
(A) M6X20 FLANGE
0-28680-620-0
01
1
0011-0512
113
BOLT; CLIP,AIR PIPE
(A) M6X20 FLANGE
0-28650-620-0
01
1
0601-0611
113
BOLT; CLIP,AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
01
1
0612-
116
BRACKET; AIR PIPE
8-94394-594-2
01
1
0011-
221
WASHER; PL,GEAR
ID=21
9-09160-520-0
01
1
0011-0605
221
WASHER; PL,GEAR
ID=21
0-91610-520-0
01
1
0606-
