Isuzu WW
▶
BUSES
▶
MV
▶
10853 - MV123(RHD)
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#9652) — 101 parça
◀

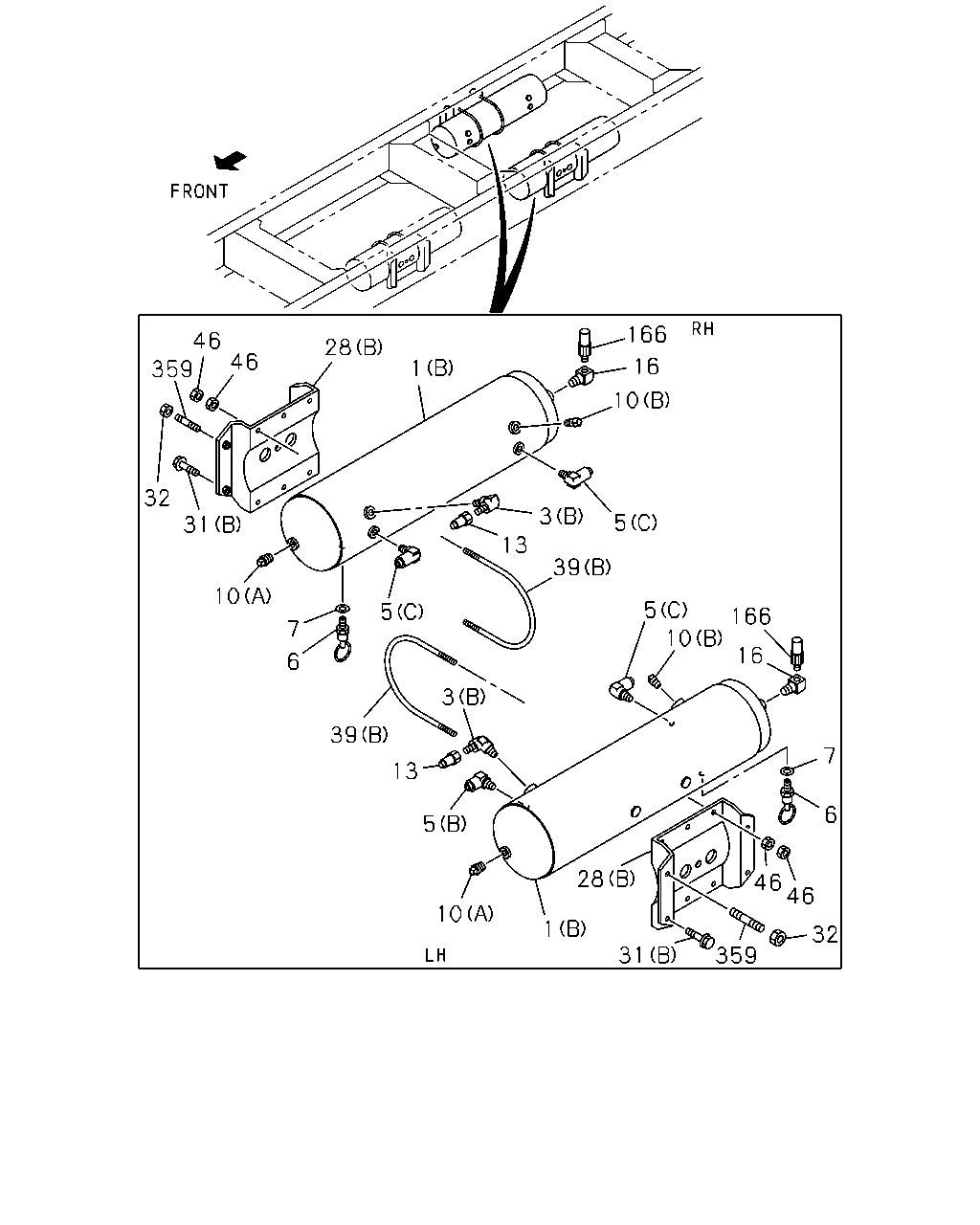

[320A] SUB TANK;FRONT (29 parça)

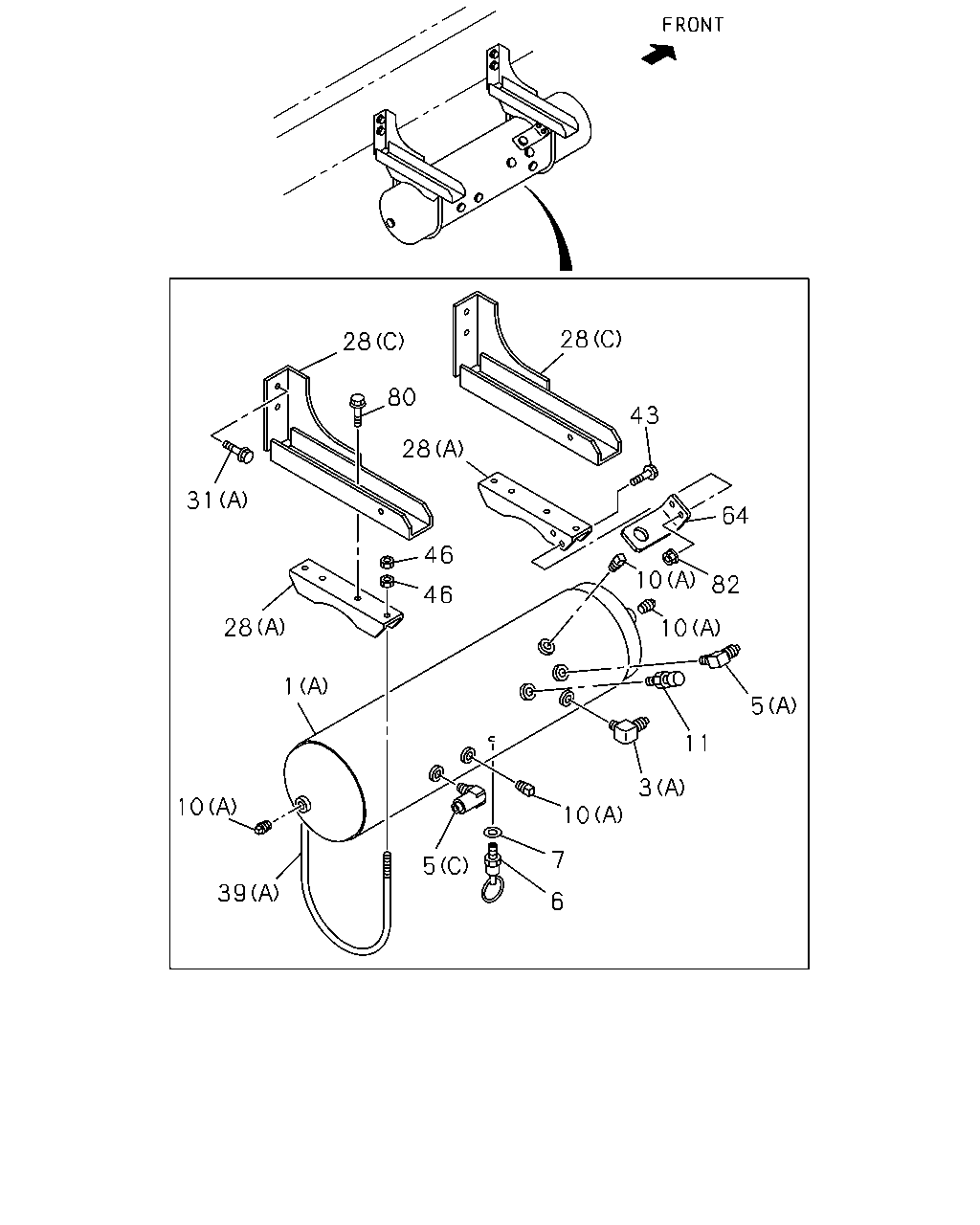

[320A] MAIN TANK (31 parça)

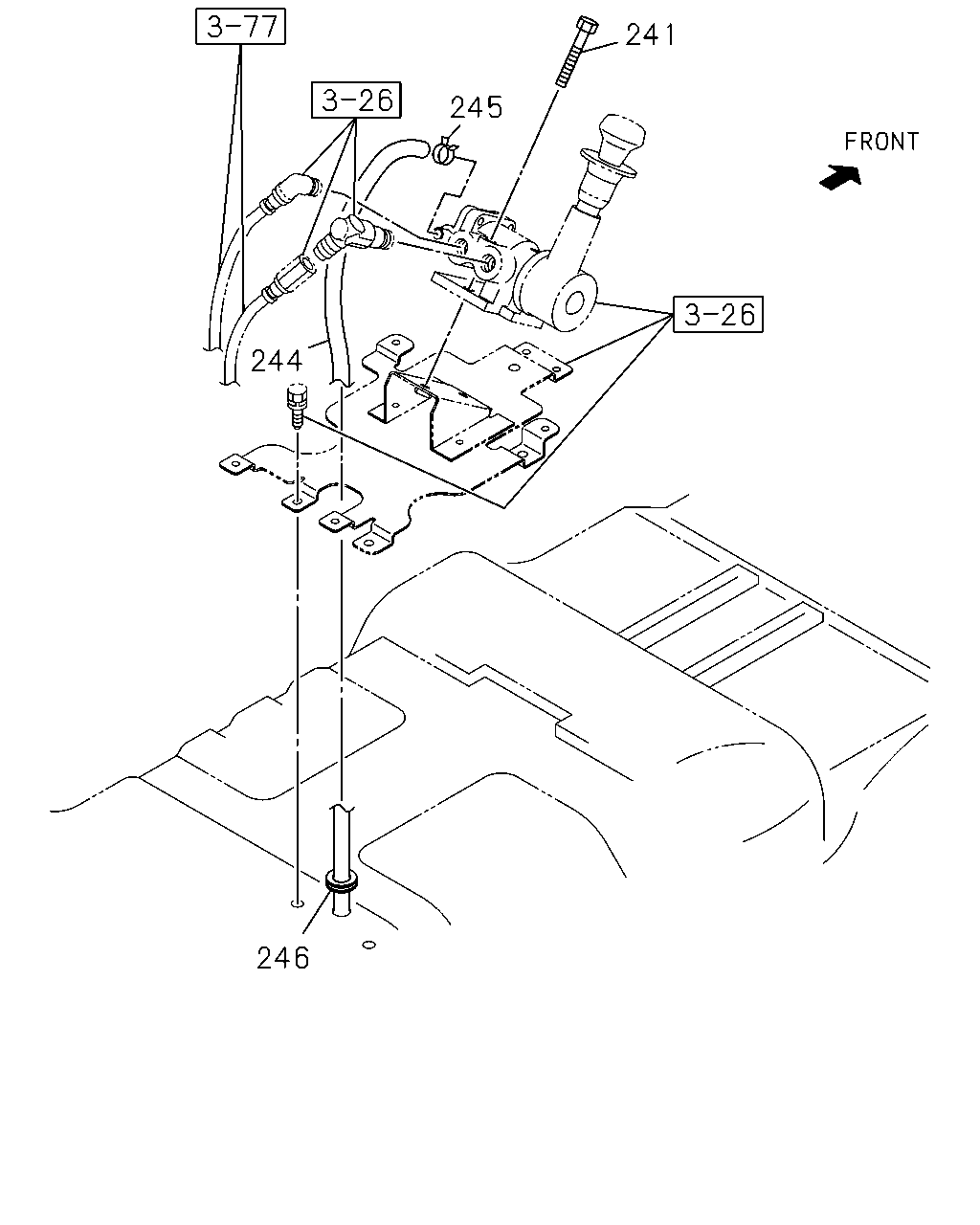

[320A] FIXING PARTS;HAND BRK CONT VALVE (7 parça)

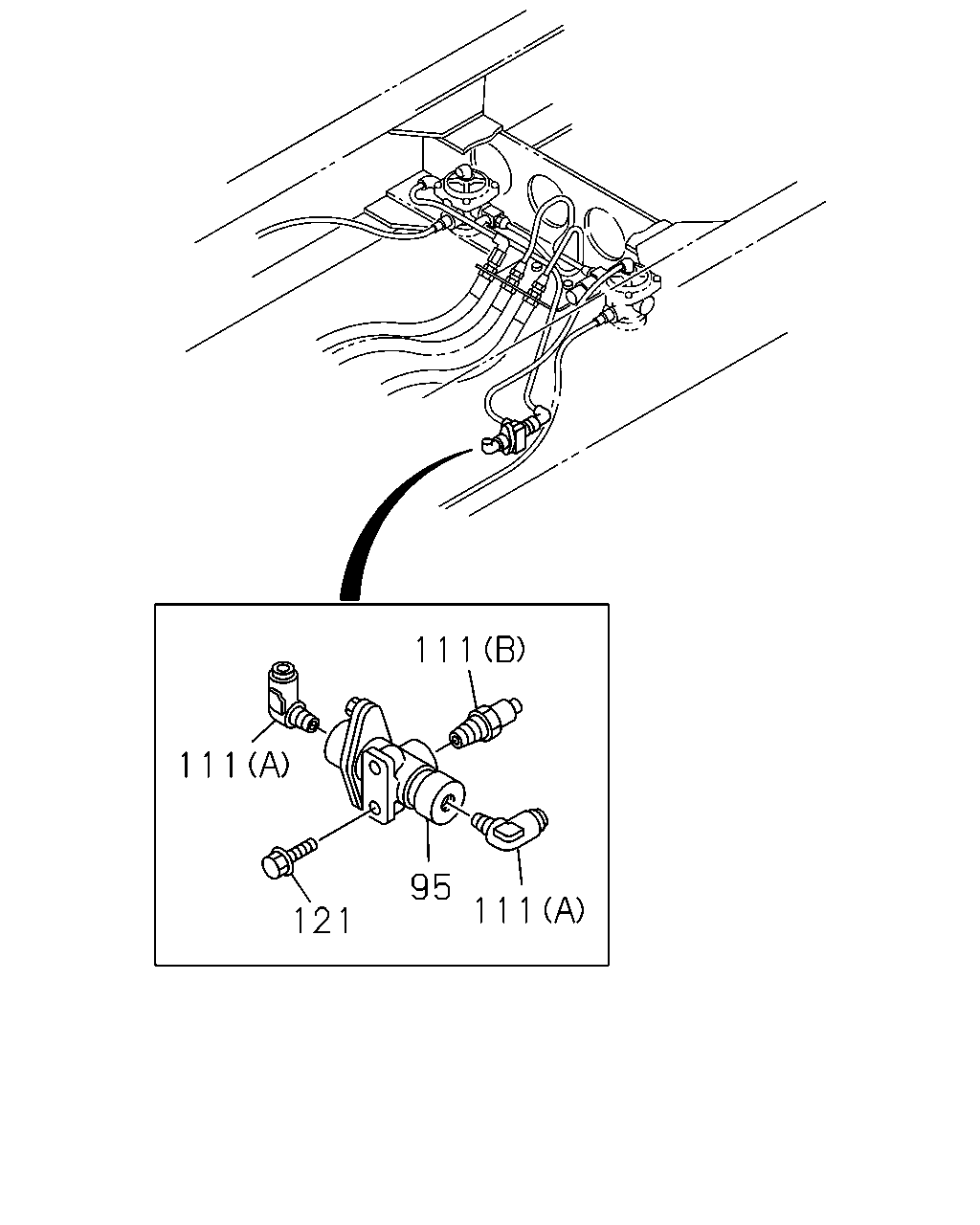

[320A] DOUBLE CHECK VALVE (5 parça)

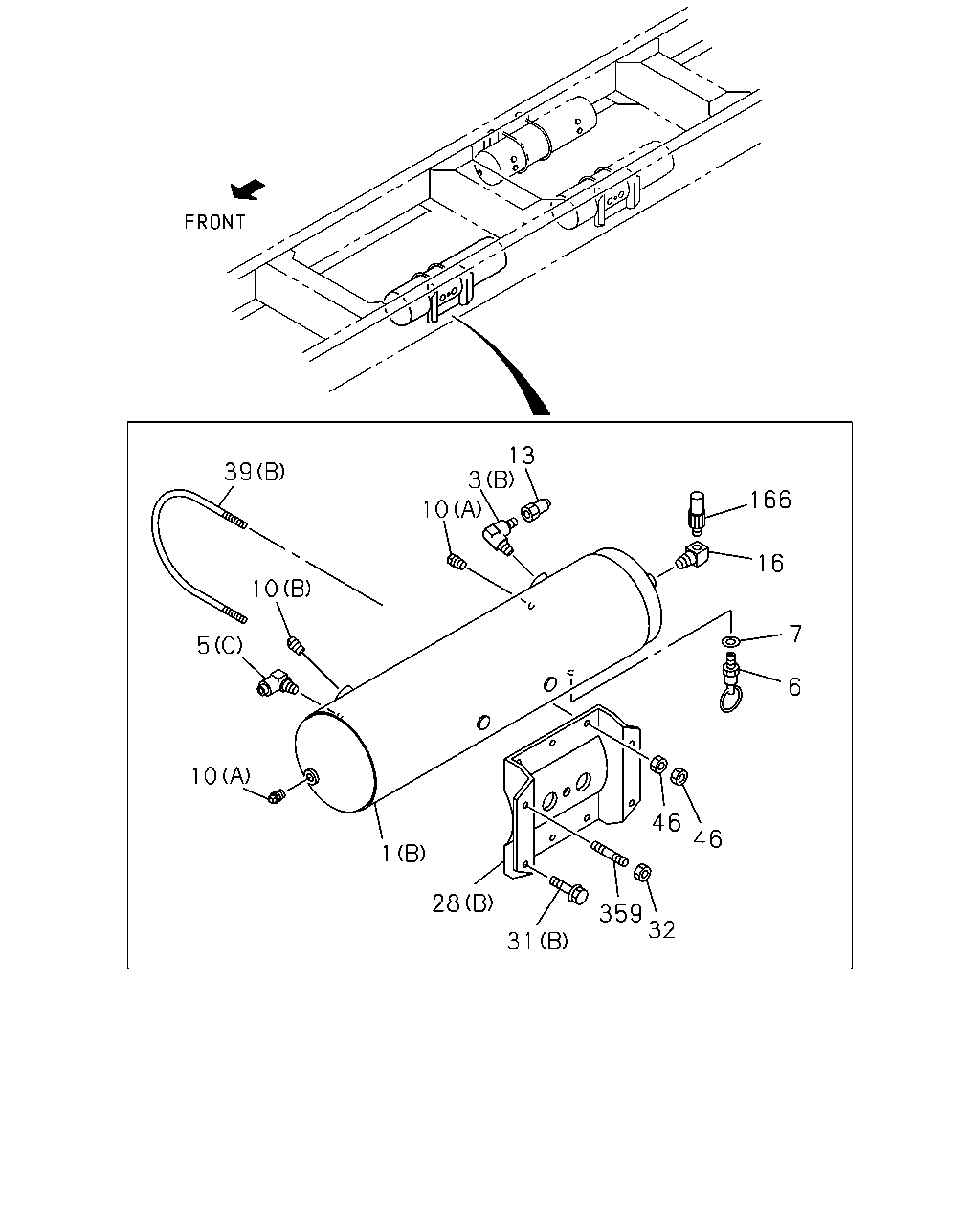

[320A] SUB TANK;REAR (29 parça)
▶
13
3
10
39
166
16
10
7
5
6
10
46
46
1
28
359
32
31
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
1-48371-151-0
01
1
0109-
1
TANK ASM; AIR
(B)
1-48371-152-0
03
1
0109-
3
VALVE; CHECK,AIR TANK
(A) M22 & PT3/4 ELBOW
1-48410-134-3
01
1
0109-
3
VALVE; CHECK,AIR TANK
(B) M20 & PT3/4 ELBOW
1-48410-412-0
03
1
0109-
5
UNION; AIR TANK
(A) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0109-
5
UNION; AIR TANK
(B) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0109-
5
UNION; AIR TANK
(C) DIN12 & R3/8 ELBOW
1-09660-959-0
05
1
0109-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
04
1
0109-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
04
1
0109-
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
08
1
0109-
10
PLUG; AIR TANK
(B) PT3/4
9-09204-526-0
03
1
0109-
13
ADAPTER; NYLON TUBE
DIN12 & M20 STRAIGHT
1-09660-877-0
03
1
0109-
16
CONNECTOR; SWITCH
PT1/4 & PT3/8 2WAY
1-09660-809-0
03
1
0109-
28
BRACKET; AIR TANK
(A)
1-48317-324-2
02
1
0109-
28
BRACKET; AIR TANK
(B)
1-48317-441-0
03
1
0109-
28
BRACKET; AIR TANK
(C)
1-48317-871-1
02
1
0109-
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28681-035-0
06
1
0109-0512
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28651-035-0
06
1
0601-
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28681-240-0
04
1
0109-0512
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28651-240-0
04
1
0601-
32
NUT; BRKT TO FRAME
M10 FLANGE
0-91150-110-0
06
1
0109-0602
32
NUT; BRKT TO FRAME
M10 FLANGE
0-91180-110-0
06
1
0603-
39
U-BOLT; AIR TANK
(A) L=250
1-48317-308-0
02
1
0109-
39
U-BOLT; AIR TANK
(B) L=210
1-48317-458-1
06
1
0109-
46
NUT; U-BOLT
M8
9-09110-508-0
32
1
0109-0305
46
NUT; U-BOLT
M8
9-09110-408-0
32
1
0306-0512
46
NUT; U-BOLT
M8
0-91110-508-0
32
1
0601-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
530KPA
1-48340-054-1
03
1
0109-
359
STUD; BRKT TO FRAME
M10X28,M10X15 L=50
5-09300-050-0
06
1
0109-
28
28
80
43
28
31
64
46
10
82
46
28
10
1
5
11
3
10
10
7
5
39
6
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
1-48371-151-0
01
1
0109-
1
TANK ASM; AIR
(B)
1-48371-152-0
03
1
0109-
3
VALVE; CHECK,AIR TANK
(A) M22 & PT3/4 ELBOW
1-48410-134-3
01
1
0109-
3
VALVE; CHECK,AIR TANK
(B) M20 & PT3/4 ELBOW
1-48410-412-0
03
1
0109-
5
UNION; AIR TANK
(A) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0109-
5
UNION; AIR TANK
(B) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0109-
5
UNION; AIR TANK
(C) DIN12 & R3/8 ELBOW
1-09660-959-0
05
1
0109-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
04
1
0109-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
04
1
0109-
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
08
1
0109-
10
PLUG; AIR TANK
(B) PT3/4
9-09204-526-0
03
1
0109-
11
VALVE; SAFETY,AIR TANK
1-48320-012-2
01
1
0109-
28
BRACKET; AIR TANK
(A)
1-48317-324-2
02
1
0109-
28
BRACKET; AIR TANK
(B)
1-48317-441-0
03
1
0109-
28
BRACKET; AIR TANK
(C)
1-48317-871-1
02
1
0109-
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28681-035-0
06
1
0109-0512
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28651-035-0
06
1
0601-
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28681-240-0
04
1
0109-0512
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28651-240-0
04
1
0601-
39
U-BOLT; AIR TANK
(A) L=250
1-48317-308-0
02
1
0109-
39
U-BOLT; AIR TANK
(B) L=210
1-48317-458-1
06
1
0109-
43
BOLT; STAY,AIR TANK,MAIN
M8X20 FLANGE
0-28680-820-0
02
1
0109-0512
43
BOLT; STAY,AIR TANK,MAIN
M8X20 FLANGE
0-28650-820-0
02
1
0601-
46
NUT; U-BOLT
M8
9-09110-508-0
32
1
0109-0305
46
NUT; U-BOLT
M8
9-09110-408-0
32
1
0306-0512
46
NUT; U-BOLT
M8
0-91110-508-0
32
1
0601-
64
STAY; AIR TANK,MAIN
1-48317-907-0
01
1
0109-
80
BOLT; BRKT
M10X25 FLANGE
0-28681-025-0
04
1
0109-0512
80
BOLT; BRKT
M10X25 FLANGE
0-28651-025-0
04
1
0601-
82
NUT; STAY,AIR MASTER BRKT
M8 FLANGE
0-91150-108-0
02
1
0109-0602
82
NUT; STAY,AIR MASTER BRKT
M8 FLANGE
0-91180-108-0
02
1
0603-
241
245
244
246
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
M8X70 FLANGE
0-28080-870-0
02
1
0109-0512
241
BOLT; SET,CONT VLV
M8X70 FLANGE
0-28050-870-0
02
1
0601-1403
241
BOLT; SET,CONT VLV
M8X20 FLANGE
0-28050-820-0
02
1
1404-
244
PIPE; VINYL,EXH
L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
0109-
245
CLIP; VINYL PIPE
ID=14
8-94238-572-0
01
1
0109-1403
245
CLIP; VINYL PIPE
ID=16
8-94238-568-0
01
1
1404-
246
GROMMET; VINYL PIPE
OD=24
9-61166-007-0
01
1
0109-
111
111
95
111
121
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
95
VALVE; DOUBLE CHECK
1-48410-531-1
01
1
0109-
111
CONNECTOR; CHECK VLV
(A) DIN8 & R3/8 ELBOW
1-09660-957-0
02
1
0109-
111
CONNECTOR; CHECK VLV
(B) DIN8 & R3/8 STRAIGHT
1-09660-964-0
01
1
0109-
121
BOLT; DOUBLE CHECK VLV
M8X20 FLANGE
0-28080-820-0
02
1
0109-0512
121
BOLT; DOUBLE CHECK VLV
M8X20 FLANGE
0-28050-820-0
02
1
0601-
166
46
46
28
16
1
359
10
32
3
5
31
13
39
10
5
10
5
166
7
16
6
3
39
7
13
6
5
46
46
28
10
1
32
31
359
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
1-48371-151-0
01
1
0109-
1
TANK ASM; AIR
(B)
1-48371-152-0
03
1
0109-
3
VALVE; CHECK,AIR TANK
(A) M22 & PT3/4 ELBOW
1-48410-134-3
01
1
0109-
3
VALVE; CHECK,AIR TANK
(B) M20 & PT3/4 ELBOW
1-48410-412-0
03
1
0109-
5
UNION; AIR TANK
(A) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0109-
5
UNION; AIR TANK
(B) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0109-
5
UNION; AIR TANK
(C) DIN12 & R3/8 ELBOW
1-09660-959-0
05
1
0109-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
04
1
0109-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
04
1
0109-
10
PLUG; AIR TANK
(A) PT3/8
9-09204-517-0
08
1
0109-
10
PLUG; AIR TANK
(B) PT3/4
9-09204-526-0
03
1
0109-
13
ADAPTER; NYLON TUBE
DIN12 & M20 STRAIGHT
1-09660-877-0
03
1
0109-
16
CONNECTOR; SWITCH
PT1/4 & PT3/8 2WAY
1-09660-809-0
03
1
0109-
28
BRACKET; AIR TANK
(A)
1-48317-324-2
02
1
0109-
28
BRACKET; AIR TANK
(B)
1-48317-441-0
03
1
0109-
28
BRACKET; AIR TANK
(C)
1-48317-871-1
02
1
0109-
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28681-035-0
06
1
0109-0512
31
BOLT; BRKT TO FRAME
(B) M10X35 FLANGE
0-28651-035-0
06
1
0601-
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28681-240-0
04
1
0109-0512
31
BOLT; BRKT TO FRAME
(A) M12X40 FLANGE
0-28651-240-0
04
1
0601-
32
NUT; BRKT TO FRAME
M10 FLANGE
0-91150-110-0
06
1
0109-0602
32
NUT; BRKT TO FRAME
M10 FLANGE
0-91180-110-0
06
1
0603-
39
U-BOLT; AIR TANK
(A) L=250
1-48317-308-0
02
1
0109-
39
U-BOLT; AIR TANK
(B) L=210
1-48317-458-1
06
1
0109-
46
NUT; U-BOLT
M8
9-09110-508-0
32
1
0109-0305
46
NUT; U-BOLT
M8
9-09110-408-0
32
1
0306-0512
46
NUT; U-BOLT
M8
0-91110-508-0
32
1
0601-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
530KPA
1-48340-054-1
03
1
0109-
359
STUD; BRKT TO FRAME
M10X28,M10X15 L=50
5-09300-050-0
06
1
0109-
