3-31 — BRAKE MASTER VAC AND BRAKE BOOSTER (#95085) — 14 parça

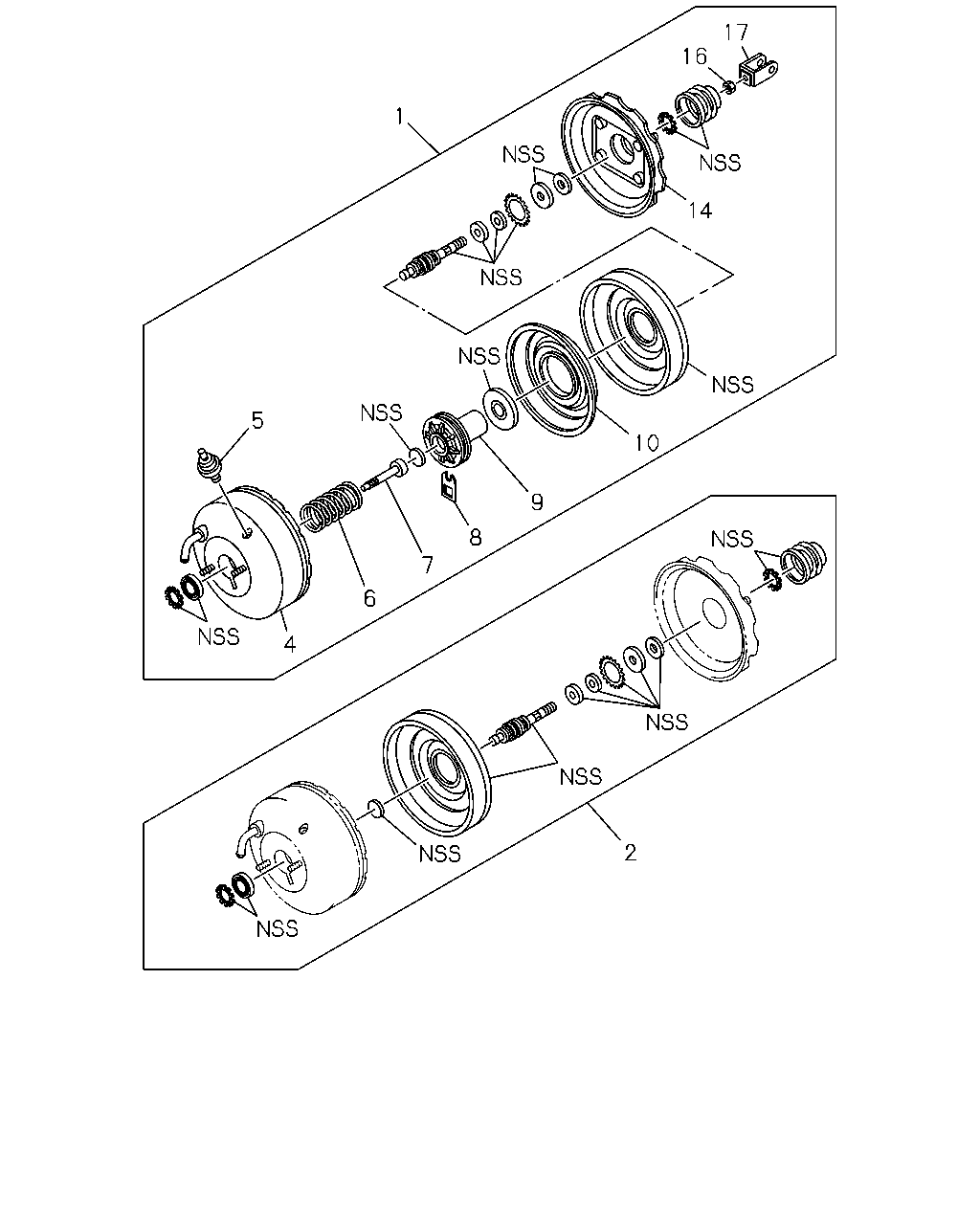

çizim 289796
1 17 16 14 10 9 8 7 5 6 4 2
BalonParca AdiParca NoAdetTipApplied Date A B C D
1 MASTER VAC ASM; BRK 8-97018-139-1 01 1 9009- ● ● ● ●
2 REPAIR KIT; M/VAC 8-97018-976-0 01 1 9009- ● ● ● ●
4 SHELL; FRT,M/VAC 8-94163-282-0 01 1 9009- ● ● ● ●
5 SWITCH; VAC,M/VAC 8-94460-517-0 01 1 9009- ● ● ● ●
6 SPRING; M/VAC
9" 		8-94123-118-0 01 1 9009- ● ● ● ●
7 ROD; PUSH,M/VAC
9" 		8-94122-139-0 01 1 9009- ● ● ● ●
8 KEY; STOPPER,M/VAC 8-94123-120-0 01 1 9009- ● ● ● ●
9 BODY; VALVE,M/VAC 8-94454-461-0 01 1 9009- ● ● ● ●
10 PLATE; DIAPH,M/VAC
9" 		8-94124-129-1 01 1 9009- ● ● ● ●
14 SHELL; RR,M/VAC 8-94124-132-1 01 1 9009- ● ● ● ●
16 NUT; VLV ROD,M/VAC
M10 FLANGE 		0-91150-110-0 01 1 9009-9306 ● ● ● ●
16 NUT; VLV ROD,M/VAC
M10 FLANGE 		8-97096-430-0 01 1 9307-9601 ● ● ● ●
16 NUT; VLV ROD,M/VAC
M10 		1-52139-008-0 01 1 9602- ● ● ● ●
17 CLEVIS; YOKE,M/VAC 8-94341-841-0 01 1 9009- ● ● ● ●
