◀ 🏠 ▶ Isuzu WW ▶ AUV ▶ TBR ▶ 50663 - TBR(INDONESIA) ▶ 3 - Brakes, Brake System ▶ 3-30 - BRAKE MASTER CYLINDER ▶
3-30 — BRAKE MASTER CYLINDER (#95084) — 11 parça

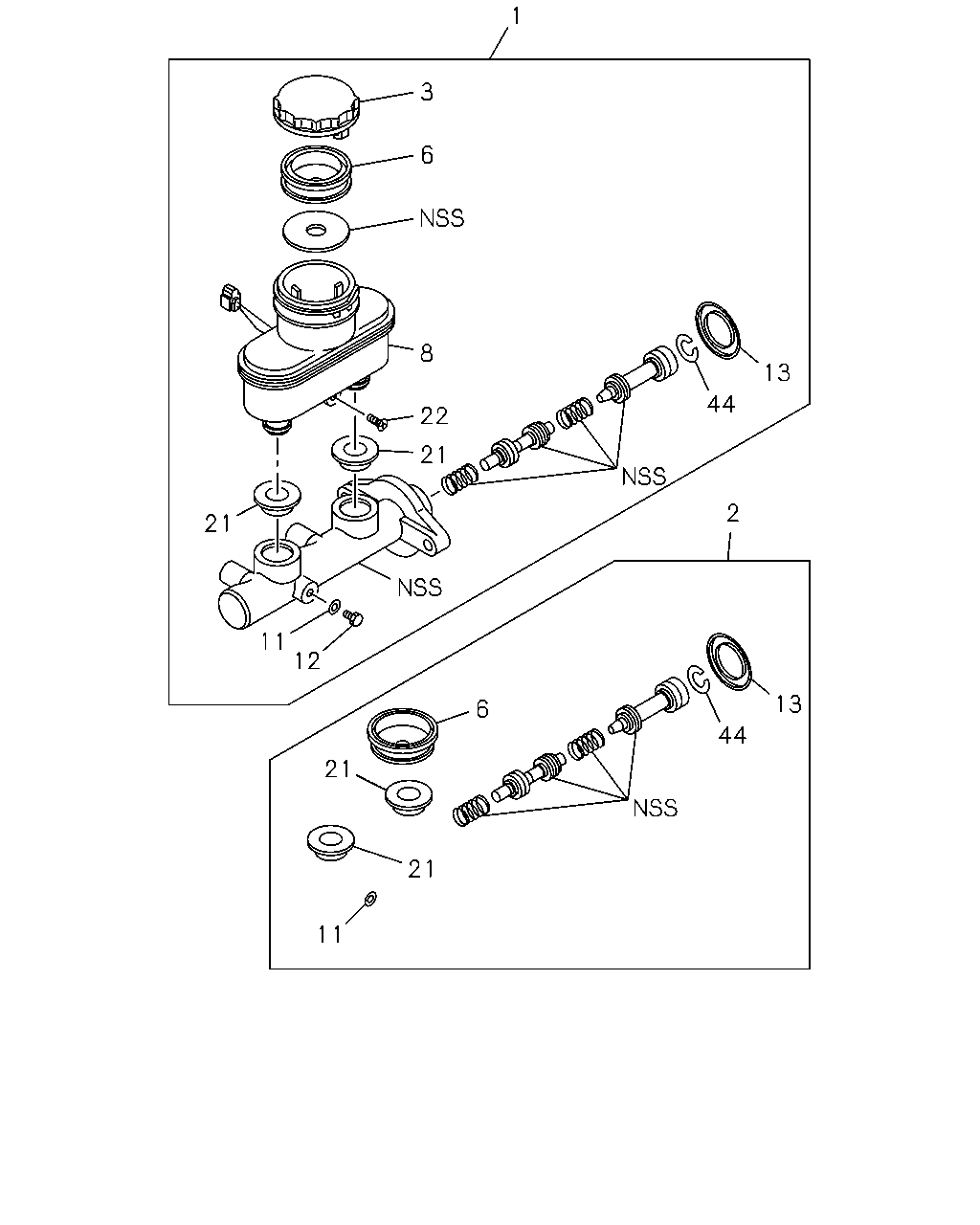

çizim 289059
11 21 21 6 44 13 2 12 11 21 21 22 8 44 13 6 3 1
BalonParca AdiParca NoAdetTipApplied Date A B C D
1 CYLINDER ASM; BRK MASTER 8-94313-438-2 01 1 9009- ● ● ● ●
2 REPAIR KIT; BRK,M/CYL 8-94327-253-1 01 1 9009- ● ● ● ●
3 CAP; OIL TANK 8-94124-872-0 01 1 9009- ● ● ● ●
6 DIAPHRAGM; BRK M/CYL 8-94124-873-0 01 1 9009- ● ● ● ●
8 TANK; OIL,M/CYL 8-94478-836-1 01 1 9009- ● ● ● ●
11 GASKET; STOPPER BOLT TO BRK M/CYL BODY 8-94107-675-0 01 1 9009- ● ● ● ●
12 BOLT; STOPPER,BRK M/CYL
M6X13 		8-94107-674-0 01 1 9009- ● ● ● ●
13 SEAL; DUST,BRK M/CYL TO M/VAC 8-94132-833-0 01 1 9009- ● ● ● ●
21 GROMMET; BRK M/CYL 8-94133-716-0 02 1 9009- ● ● ● ●
22 SCREW; OIL TANK 8-94230-600-1 01 1 9009- ● ● ● ●
44 RING; SNAP,M/CYL
OD=27.9 		9-09180-126-0 01 1 9009- ● ● ● ●
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
