Isuzu WW
▶
TRUCKS
▶
CXZ
▶
10819 - CXZ RHD SINGAPORE
▶
3 - Brakes, Brake System
▶
3-55 - BRAKE PIPING; OIL,REAR
▶
3-55 — BRAKE PIPING; OIL,REAR
(#8290) — 29 parça
◀

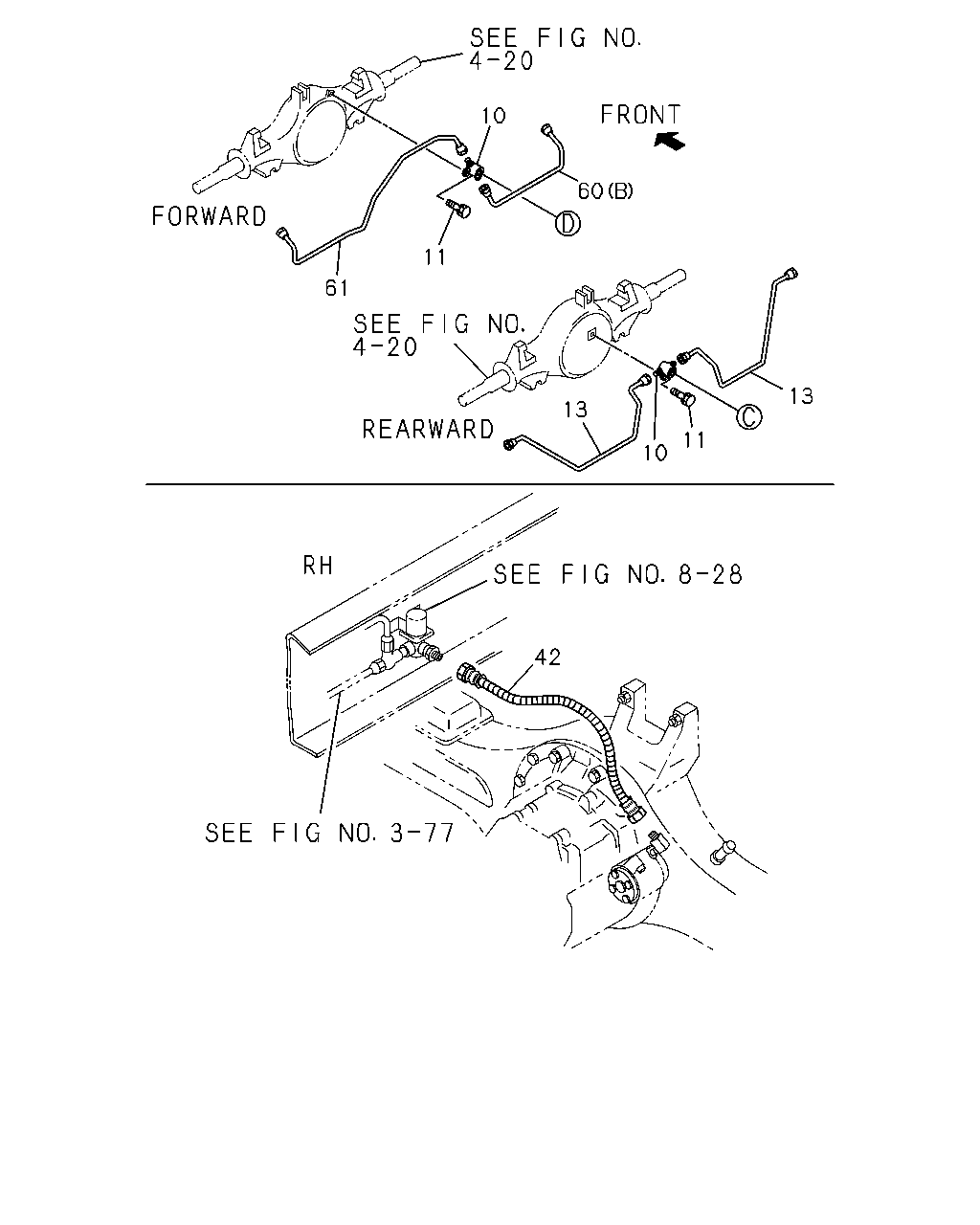

[355A] REAR AXLE SIDE (9 parça)

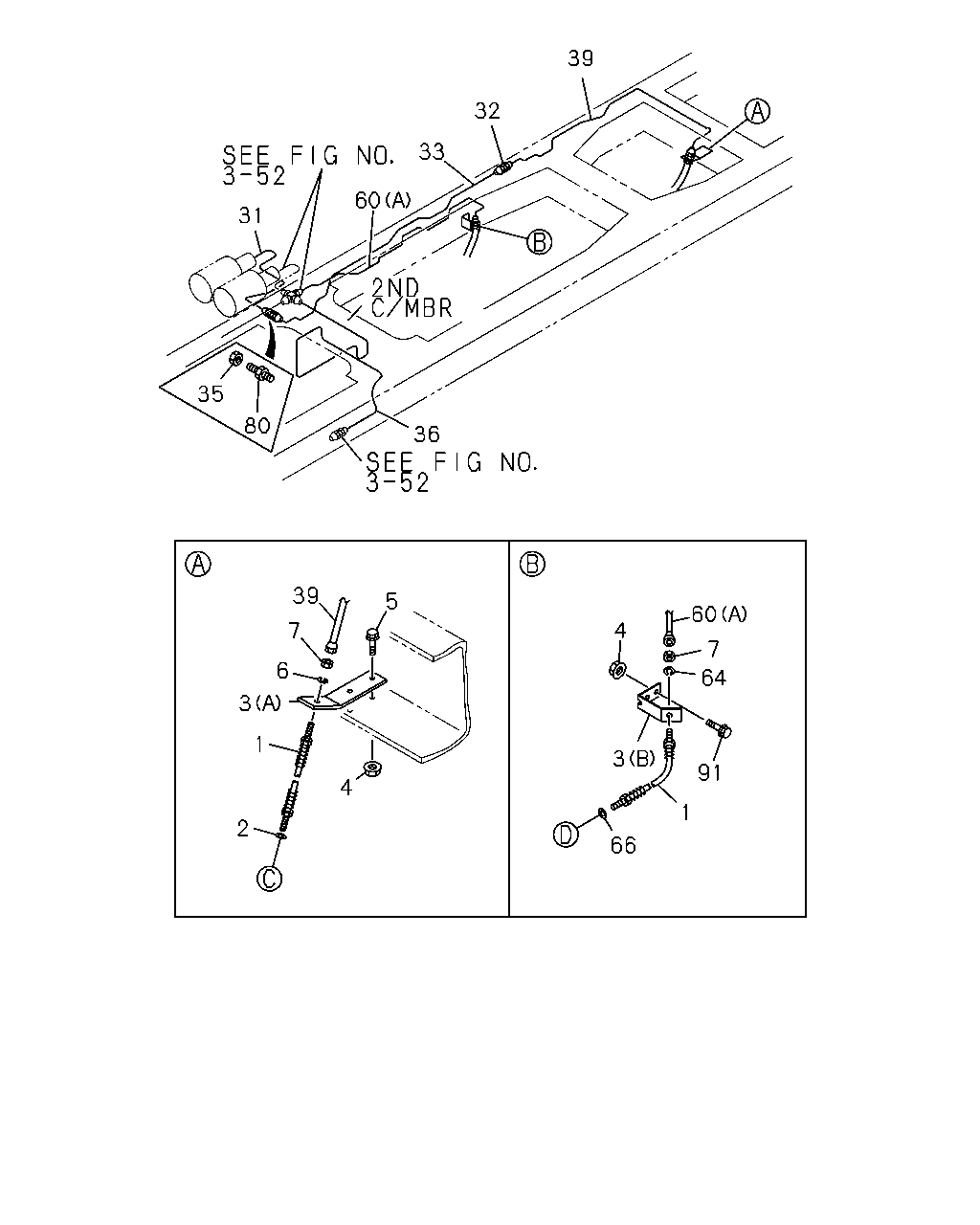

[355A] FRAME SIDE (20 parça)
▶
10
11
61
60
13
11
13
10
42
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
NIPPLE; RR AXLE CASE
9-09903-668-3
02
1
9906-
11
BOLT; NIPPLE,RR AXLE CASE
M10X25 W/LK WASHER
0-50041-025-0
02
1
9906-
13
PIPE; BRK,RR AXLE
1-47426-902-0
01
1
9906-
13
PIPE; BRK,RR AXLE
1-47426-901-0
01
1
9906-
42
HOSE; FLEX,DIFF LOCK
1-09363-650-0
01
1
9906-
60
PIPE ASM; BRK
(A) L=2247
1-47427-714-0
01
1
9906-
60
PIPE ASM; BRK
(B) L=779
1-47427-915-0
01
1
9906-
61
PIPE ASM; BRK
L=1193
1-47426-899-0
01
1
9906-
75
UNION; OIL PIPE
M12 L=40
9-09223-006-1
01
1
9906-
1
64
60
4
7
3
91
66
2
1
3
7
6
39
5
4
35
31
60
33
32
39
80
36
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,RR BRK
L=500
1-09364-190-0
02
1
9906-
2
GASKET; FLEX HOSE,RR BRK
ID=9 OD=17
9-09920-472-0
01
1
9906-
3
BRACKET; FLEX HOSE,RR BRK
(A)
1-47476-570-1
01
1
9906-
3
BRACKET; FLEX HOSE,RR BRK
(B)
1-47477-209-0
01
1
9906-
4
NUT; BRKT,FLEX HOSE,RR BRK
M8 FLANGE
0-91150-108-0
04
1
9906-
5
BOLT; BRKT,FLEX HOSE,RR BRK
M8X25 FLANGE
0-28680-825-0
02
1
9906-
6
WASHER; LK,FLEX HOSE
ID=12.2
9-09150-512-0
01
1
9906-
7
NUT; FLEX HOSE
M12
9-09840-280-0
02
1
9906-
31
PIPE; OIL,AIR MASTER TO UNION
1-47426-964-0
01
1
9906-
32
UNION; OIL PIPE
M12 L=66.5
9-09223-306-1
01
1
9906-
33
PIPE; OIL,UNION TO UNION
L=2507 SERVICED BY L=2500
1-47428-742-0
01
1
9906-
35
NUT; UNION
M12
9-09840-280-0
01
1
9906-
36
PIPE; OIL,UNION TO UNION
L=2348 SERVICED BY L=2350
1-47428-741-0
01
1
9906-
39
PIPE; OIL,UNION TO RR FLEX HOSE
L=2161 SERVICED BY L=2200
1-47428-740-0
01
1
9906-
60
PIPE ASM; BRK
(A) L=2247
1-47427-714-0
01
1
9906-
60
PIPE ASM; BRK
(B) L=779
1-47427-915-0
01
1
9906-
64
WASHER; LK,FLEX HOSE
ID=12.2
9-09150-512-0
01
1
9906-
66
GASKET; BRK HOSE
ID=9 OD=17
9-09920-472-0
01
1
9906-
75
UNION; OIL PIPE
M12 L=40
9-09223-006-1
01
1
9906-
91
BOLT; BRK
M8X25 FLANGE
0-28680-825-0
02
1
9906-
