Isuzu WW
▶
TRUCKS
▶
CXZ
▶
10819 - CXZ RHD SINGAPORE
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#8284) — 68 parça
◀

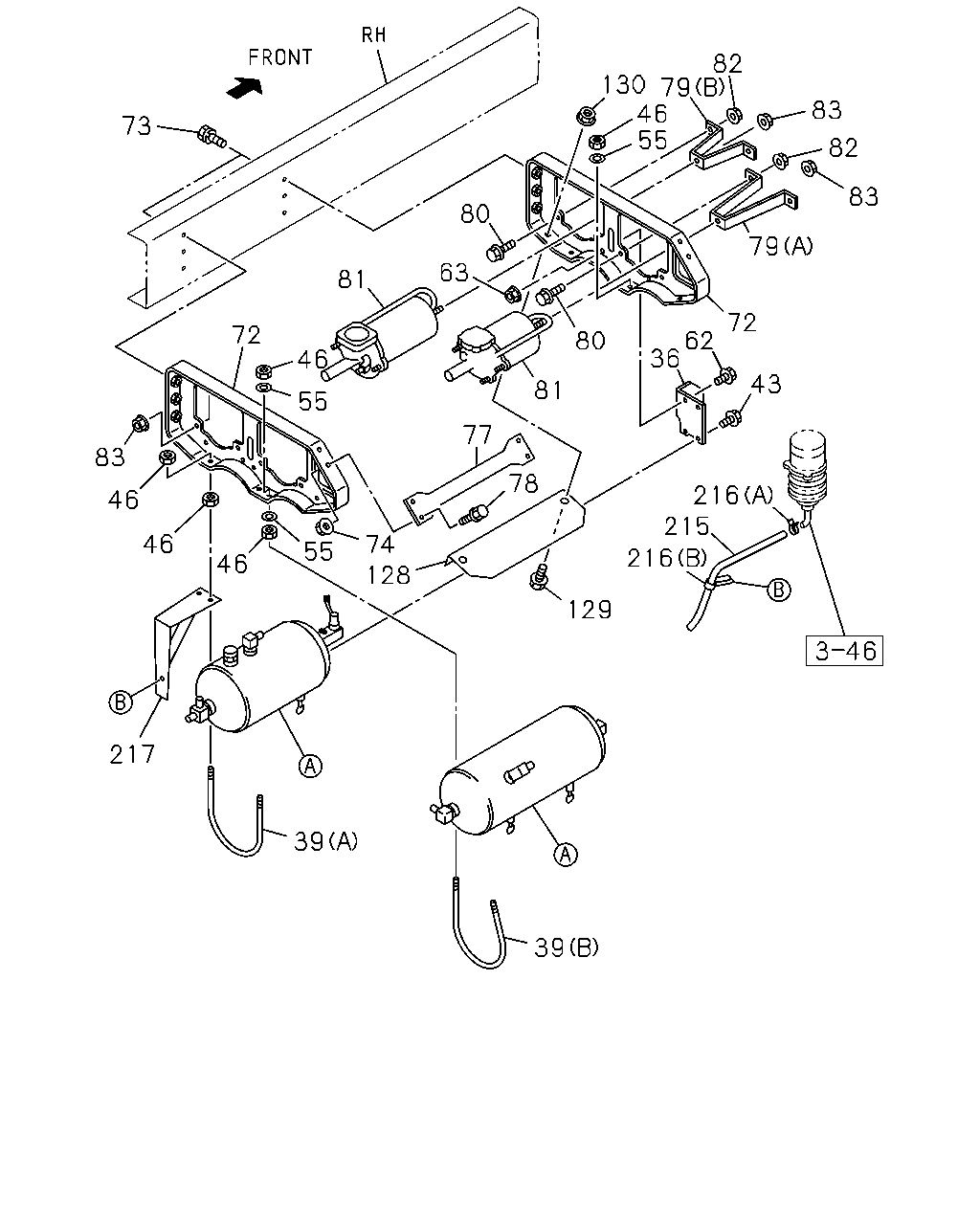

[320A] BRACKET AND AIR MASTER (30 parça)

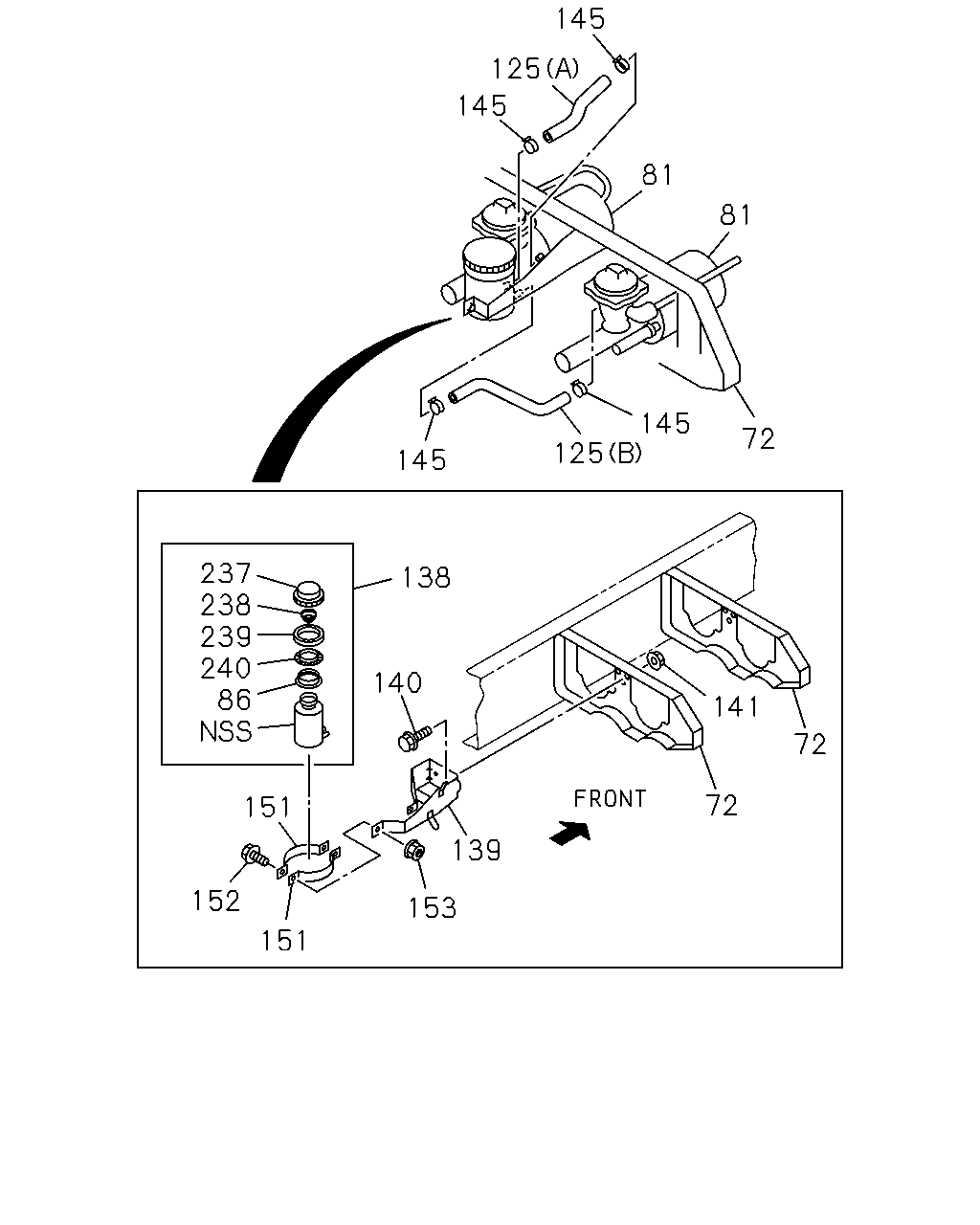

[320A] OIL TANK AND HOSE (23 parça)
[320A] CONNECTOR AND SWITCH (15 parça)
▶
82
130
79
46
55
83
73
82
83
80
79
63
81
72
72
80
62
36
46
43
81
55
77
83
78
55
216
215
46
46
74
128
216
46
129
217
39
39
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
36
STAY; MAIN TANK
1-48317-522-0
01
1
9906-
39
U-BOLT; AIR TANK
(A)
1-48317-301-0
01
1
9906-
39
U-BOLT; AIR TANK
(B)
1-48317-302-0
02
1
9906-
43
BOLT; STAY,AIR TANK,MAIN
M10X25 FLANGE
0-28681-025-0
02
1
9906-
46
NUT; U-BOLT
M8
9-09110-408-0
12
1
9906-
55
WASHER; PL,U-BOLT
ID=8.4 OD=18
9-09160-608-0
06
1
9906-
62
BOLT; SUPPORT
M10X25 FLANGE
0-28681-025-0
02
1
9906-
63
NUT; SUPPORT
M10 FLANGE
0-91150-210-0
02
1
9906-
72
BRACKET; AIR MASTER
1-53318-327-0
02
1
9906-
73
BOLT; BRKT TO FRAME,AIR MASTER
M12X40 FLANGE
0-28681-240-0
06
1
9906-
74
NUT; STAY AIR MASTER
M10 FLANGE
0-91150-210-0
04
1
9906-
77
STAY; AIR MASTER UPR
1-53318-293-1
01
1
9906-
78
BOLT; STAY AIR MASTER
M10X25 FLANGE
0-28681-025-0
04
1
9906-
79
STAY; AIR MASTER TO BRKT
(A)
1-47477-048-0
01
1
9906-
79
STAY; AIR MASTER TO BRKT
(B) H=133
1-53318-216-0
01
1
9906-
80
BOLT; BRKT
M10X25 FLANGE
0-28681-025-0
04
1
9906-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. PRIMARY
1-47800-511-1
01
1
9906-0101
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. PRIMARY
1-47800-429-2
01
1
0102-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. SECONDARY
1-47800-546-1
01
1
9906-0101
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. SECONDARY
1-47800-428-2
01
1
0102-
82
NUT; STAY,AIR MASTER BRKT
M10 FLANGE
0-91150-210-0
04
1
9906-
83
NUT; AIR MASTER
M10 FLANGE
0-91150-210-0
10
1
9906-
128
PROTECTOR
1-53319-018-0
01
1
9906-
129
BOLT; PROTECTOR FIX
M8X25 FLANGE
0-28680-825-0
02
1
9906-
130
NUT; PROTECTOR FIX
M8 FLANGE
0-91150-108-0
02
1
9906-
215
PIPE; VINYL
L=500 SERVICED BY L=3000
0-03266-300-0
01
1
9906-0103
215
PIPE; VINYL
L=500 SERVICED BY L=3000
0-03566-300-0
01
1
0104-
216
CLIP; PIPE,VINYL
(A) ID=21
8-94242-034-0
01
1
9906-
216
CLIP; PIPE,VINYL
(B) ID=25 L=55
9-09917-573-0
01
1
9906-
217
BRACKET; RUBBER HOSE
1-48317-682-1
01
1
9906-
145
125
145
81
81
145
125
72
145
237
238
239
240
86
138
140
141
72
72
151
139
152
153
151
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
72
BRACKET; AIR MASTER
1-53318-327-0
02
1
9906-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. PRIMARY
1-47800-511-1
01
1
9906-0101
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. PRIMARY
1-47800-429-2
01
1
0102-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. SECONDARY
1-47800-546-1
01
1
9906-0101
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. SECONDARY
1-47800-428-2
01
1
0102-
86
SEAL; DUST
1-47529-019-0
01
1
9906-
125
HOSE; OIL TANK TO AIR MASTER
(A) L=140
1-47469-051-1
01
1
9906-
125
HOSE; OIL TANK TO AIR MASTER
(B) L=190
1-47469-052-2
01
1
9906-
138
TANK ASM; OIL,AIR MASTER
1-47530-170-1
01
1
9906-0011
138
TANK ASM; OIL,AIR MASTER
1-47530-184-0
01
1
0012-0206
138
TANK ASM; OIL,AIR MASTER
1-47530-185-0
01
1
0207-
139
BRACKET; OIL TANK
1-47537-114-3
01
1
9906-
140
BOLT; OIL TANK TO BRKT
M10X25 FLANGE
0-28681-025-0
03
1
9906-
141
NUT; OIL TANK TO BRKT
M10 FLANGE
0-91150-210-0
03
1
9906-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
9906-
151
BAND; OIL TANK,AIR MASTER
1-47537-113-0
02
1
9906-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28680-820-0
02
1
9906-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91150-108-0
02
1
9906-
237
CAP; OIL TANK
1-47525-024-0
01
1
9906-0011
237
CAP; OIL TANK
1-47525-030-0
01
1
0012-
238
PLATE; BAFFLE
1-47529-022-0
01
1
9906-
239
FILTER; DUST
1-47529-017-0
01
1
9906-
240
HOLDER; FILTER
1-47529-018-0
01
1
9906-
5
7
6
10
5
5
166
166
1
3
11
24
3
205
2
3
24
205
6
7
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
1-48370-005-0
01
1
9906-
2
TANK; AIR
1-48370-007-0
01
1
9906-
3
VALVE; CHECK,AIR TANK
M20 & PT3/4 ELBOW
1-48410-412-0
03
1
9906-
5
UNION; AIR TANK
(A)
1-09660-521-1
01
1
9906-
5
UNION; AIR TANK
(C) M20
9-09231-812-1
01
1
9906-
5
UNION; AIR TANK
(B)
9-09233-412-1
01
1
9906-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
9906-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
9906-
10
PLUG; AIR TANK
PT3/8
9-09204-517-0
01
1
9906-
11
VALVE; SAFETY,AIR TANK
1-48320-012-0
01
1
9906-
24
PIPE ASM; AIR TANK
(B)
1-49121-610-0
01
1
9906-
24
PIPE ASM; AIR TANK
(A)
1-49121-611-0
01
1
9906-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
(A) 530KPA
1-48340-054-1
01
1
9906-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
(B) 650KPA
1-48340-059-1
01
1
9906-
205
NIPPLE; SUB AIR TANK
M22 & PT1/2 ELBOW
1-09650-444-0
02
1
9906-
