Sayfa 1-35 - Isuzu EPC

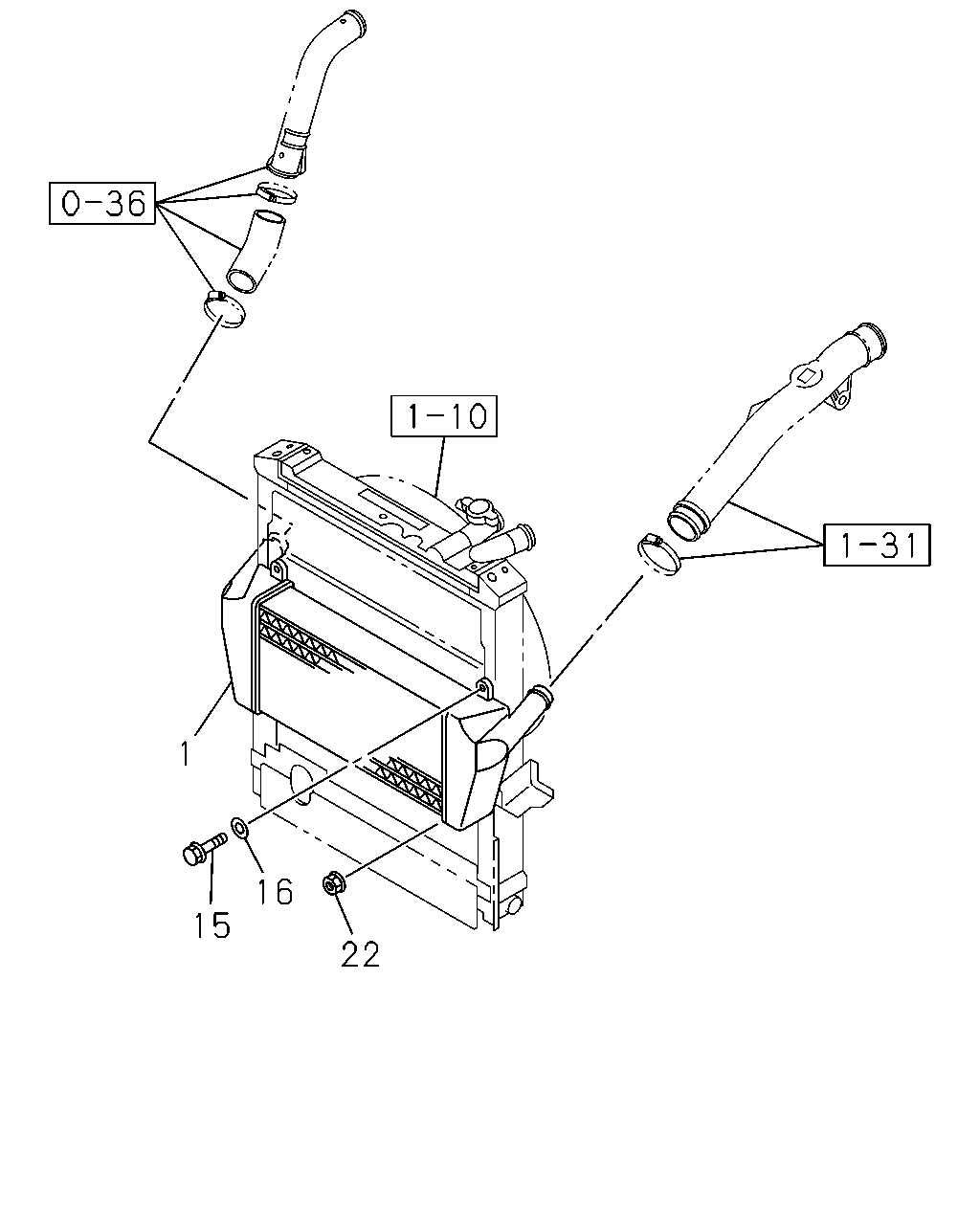

1-35 — CHARGE AIR COOLER (#81087) — 6 parça

1 16 15 22

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date	A	B
1	03.374 COOLER; CHARGE AIR 4JB1-TC ENG(RDT) IDN	8-97210-644-0	01	1	0804-	●	●
1	03.374 COOLER; CHARGE AIR 4JJ1-TCC ENG(RDU)	8-97387-033-0	01	1	0804-		●
15	03.374 BOLT; CHARGE AIR COOLER 4JB1-TC ENG(RDT) 03.275 M8X25 FLANGE	0-28050-825-0	04	1	0804-	●	●
15	03.374 BOLT; CHARGE AIR COOLER 4JJ1-TCC ENG(RDU) 03.275 M8X25 FLANGE	0-28050-825-0	02	1	0804-		●
16	03.374 WASHER; PL,CHARGE AIR COOLER 4JJ1-TCC ENG(RDU) 03.417 ID=8.4 OD=16 IDN	0-91610-508-0	02	1	0804-		●
22	03.374 NUT 4JJ1-TCC ENG(RDU) 01.062 M8 FLANGE IDN	0-91180-108-0	02	1	0804-		●

İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
