◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ NHR ▶ 51383 - NHR(MIDDLE EAST) ▶ 6 - Exterior Body, Glass Mounting, Door Trim, Molding ▶ 6-80 - BACK PANEL ▶
6-80 — BACK PANEL (#80278) — 8 parça

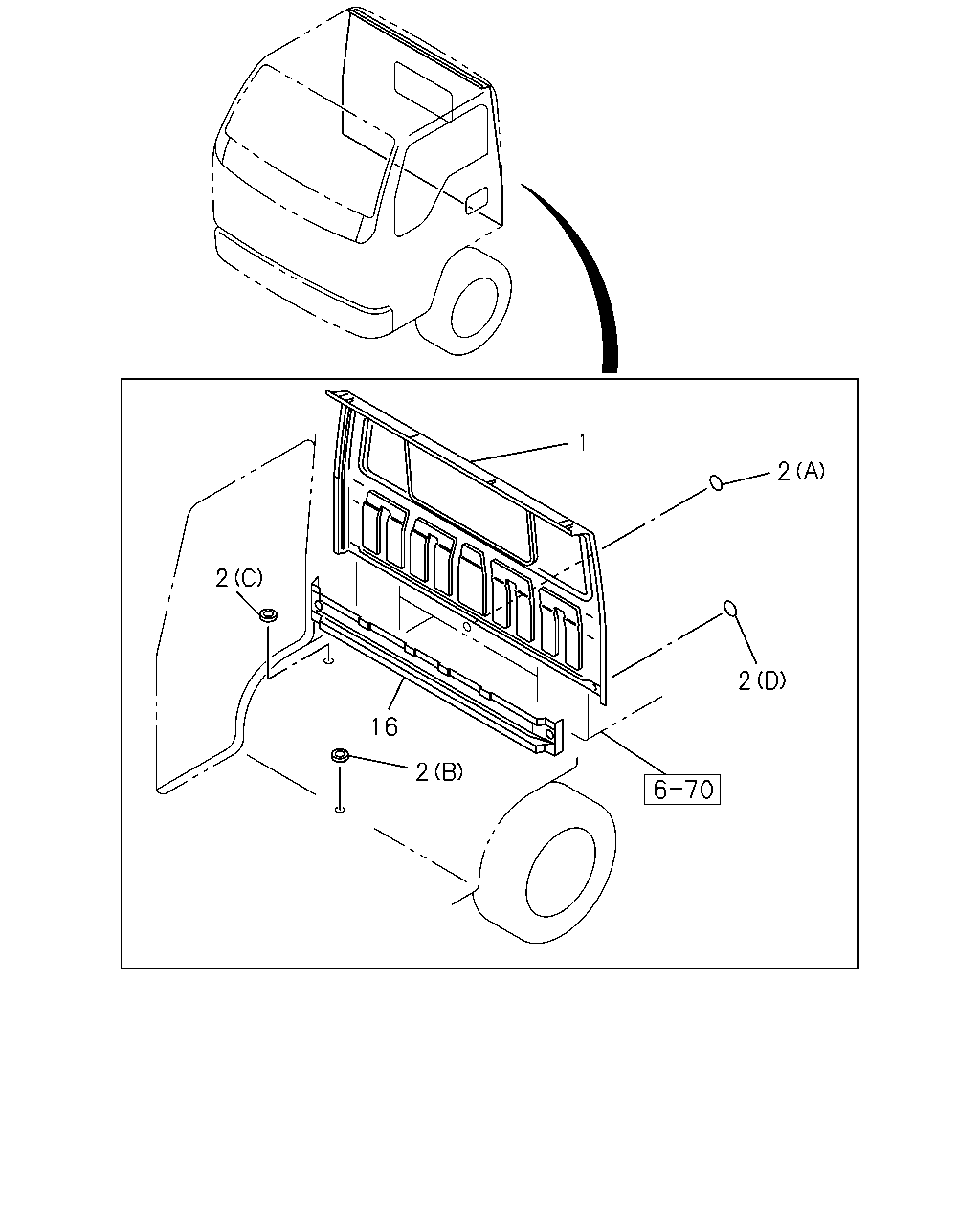

çizim 4904
1 2 2 2 16 2
BalonParca AdiParca NoAdetTipApplied Date A B
1 16.587 PANEL; BACK OUTER 8-97851-352-2 01 1 0211- ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
16.165 (A) OD=25 BLACK 		1-76798-019-0 04 1 0211- ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
08.155 (B) OD=28.5 		8-94279-711-0 02 1 0211- ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
00.785 (C) OD=16.2 		8-94492-493-0 02 1 0211-0512 ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
16.547 (C) OD=15.0 		8-94279-040-0 02 1 0601- ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
02.580 (D) OD=36 T=0.05 BLACK 		5-76777-035-0 02 1 0211-0710 ● ●
2 16.587 GROMMET; LOCATION HOLE,BACK PANE
16.545 (D) OD=32 BLACK 		8-98031-126-0 02 1 0711- ● ●
16 16.575 REINFORCEMENT; BACK OUTER PNL 8-97867-215-0 01 1 0211- ● ●
