Isuzu WW
▶
TRUCKS
▶
FSR
▶
11367 - FSR-R W/DOC EXC.SPA
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#71453) — 85 parça
◀
[320A] FRAME SIDE (23 parça)
[320A] COMPONENT;AIR TANK (30 parça)
[320A] CAB SIDE (1 parça)
[320A] FIXING (31 parça)
▶

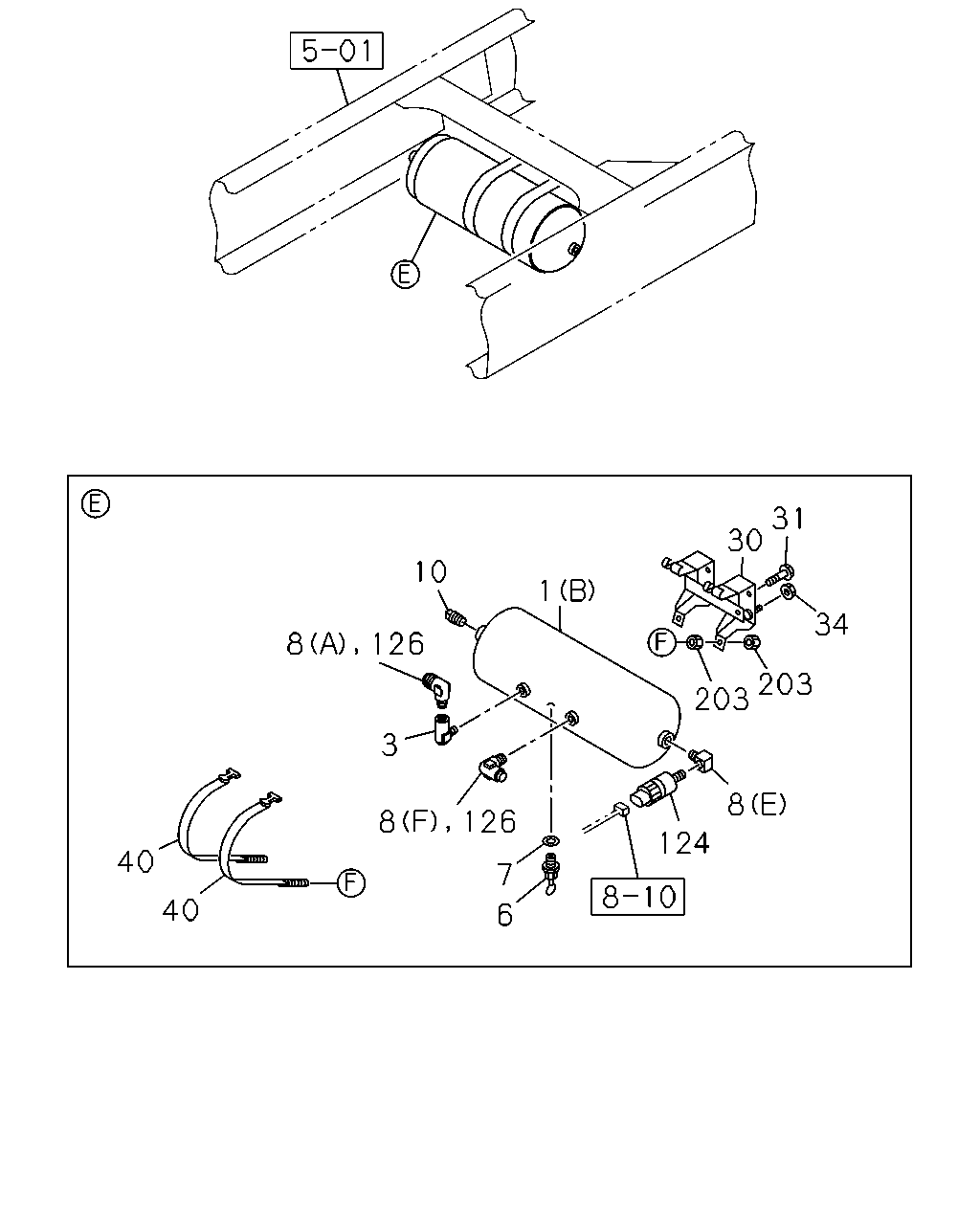

31
30
10
1
34
8
126
203
203
3
8
8
126
124
40
7
40
6
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1103-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1103-
3
VALVE; CHECK,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48320-031-1
01
1
1103-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1103-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1103-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1103-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1103-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1103-
8
CONNECTOR; AIR TANK
(D) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1103-
8
CONNECTOR; AIR TANK
(B)
1-09656-759-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1103-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8
9-09204-517-0
01
1
1103-
10
PLUG; AIR TANK
PT3/8
9-09204-517-0
01
1
1103-
30
BRACKET; AIR TANK,SUB
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-894-1
01
1
1103-
31
BOLT; BRKT TO FRAME
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10X30 FLANGE
0-28651-030-0
02
1
1103-
34
NUT; BRKT,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10 FLANGE
0-91180-210-0
02
1
1103-
40
BAND ASM; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-893-1
02
1
1103-
124
SWITCH; AIR PRESSURE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) STAMP 5.5
8-97609-249-0
01
1
1103-
126
CONNECTOR; ELBOW
M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1103-
126
CONNECTOR; ELBOW
M16 & PT3/8 ELBOW
1-09650-438-0
02
1
1103-
203
NUT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8
0-91110-508-0
04
1
1103-

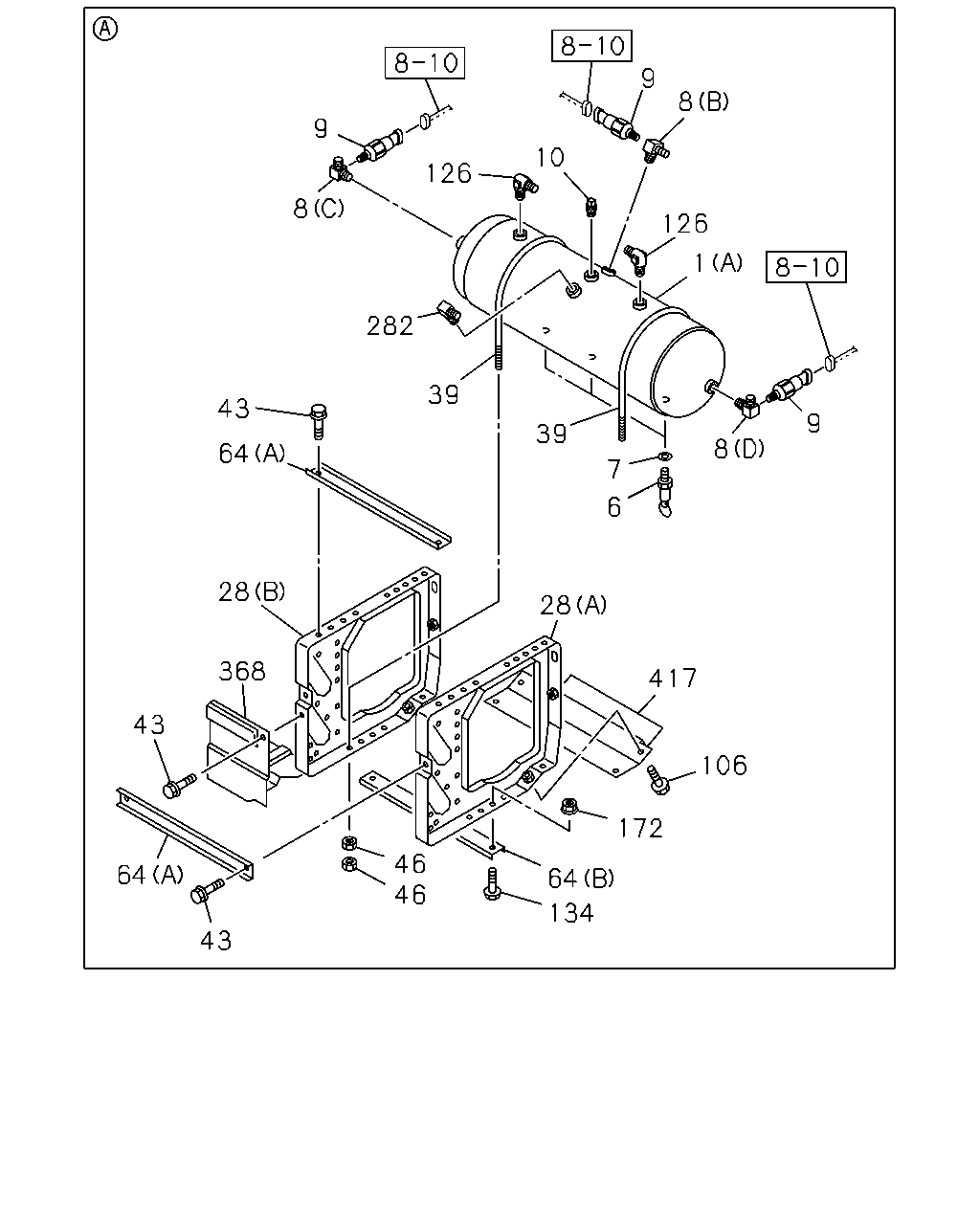

9
8
9
10
126
8
126
1
282
39
43
9
39
8
64
7
6
28
28
368
417
43
106
172
46
46
64
64
134
43
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1103-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1103-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1103-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1103-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1103-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1103-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1103-
8
CONNECTOR; AIR TANK
(D) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1103-
8
CONNECTOR; AIR TANK
(B)
1-09656-759-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1103-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1103-
9
SWITCH; LOW PRESSURE GAGE,AIR TANK
STAMP 5.5
8-97609-249-0
03
1
1103-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8
9-09204-517-0
01
1
1103-
10
PLUG; AIR TANK
PT3/8
9-09204-517-0
01
1
1103-
28
BRACKET; AIR TANK
(A)
8-98021-918-5
01
1
1103-
28
BRACKET; AIR TANK
(B)
8-98044-509-5
01
1
1103-
39
U-BOLT; AIR TANK
8-98022-041-0
02
1
1103-
43
BOLT; STAY,AIR TANK,MAIN
M8X16 FLANGE
0-28050-816-0
06
1
1103-
46
NUT; U-BOLT
M8
0-91110-508-0
08
1
1103-
64
STAY; AIR TANK,MAIN
(A)
8-98044-510-3
02
1
1103-
64
STAY; AIR TANK,MAIN
(B)
8-98044-511-2
01
1
1103-
106
BOLT; COVER
M8X16 FLANGE
0-28050-816-0
04
1
1103-
126
CONNECTOR; ELBOW
M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1103-
126
CONNECTOR; ELBOW
M16 & PT3/8 ELBOW
1-09650-438-0
02
1
1103-
134
BOLT; COVER FIX
M8X16 FLANGE
0-28050-816-0
04
1
1103-
172
NUT; STAY,AIR TANK,MAIN
M8 FLANGE
0-91180-108-0
02
1
1103-
282
UNION; 2 WAY
M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1103-
368
COVER; AIR TANK
8-98061-625-3
01
1
1103-
417
COVER; HARNESS
8-98111-401-0
01
1
1103-

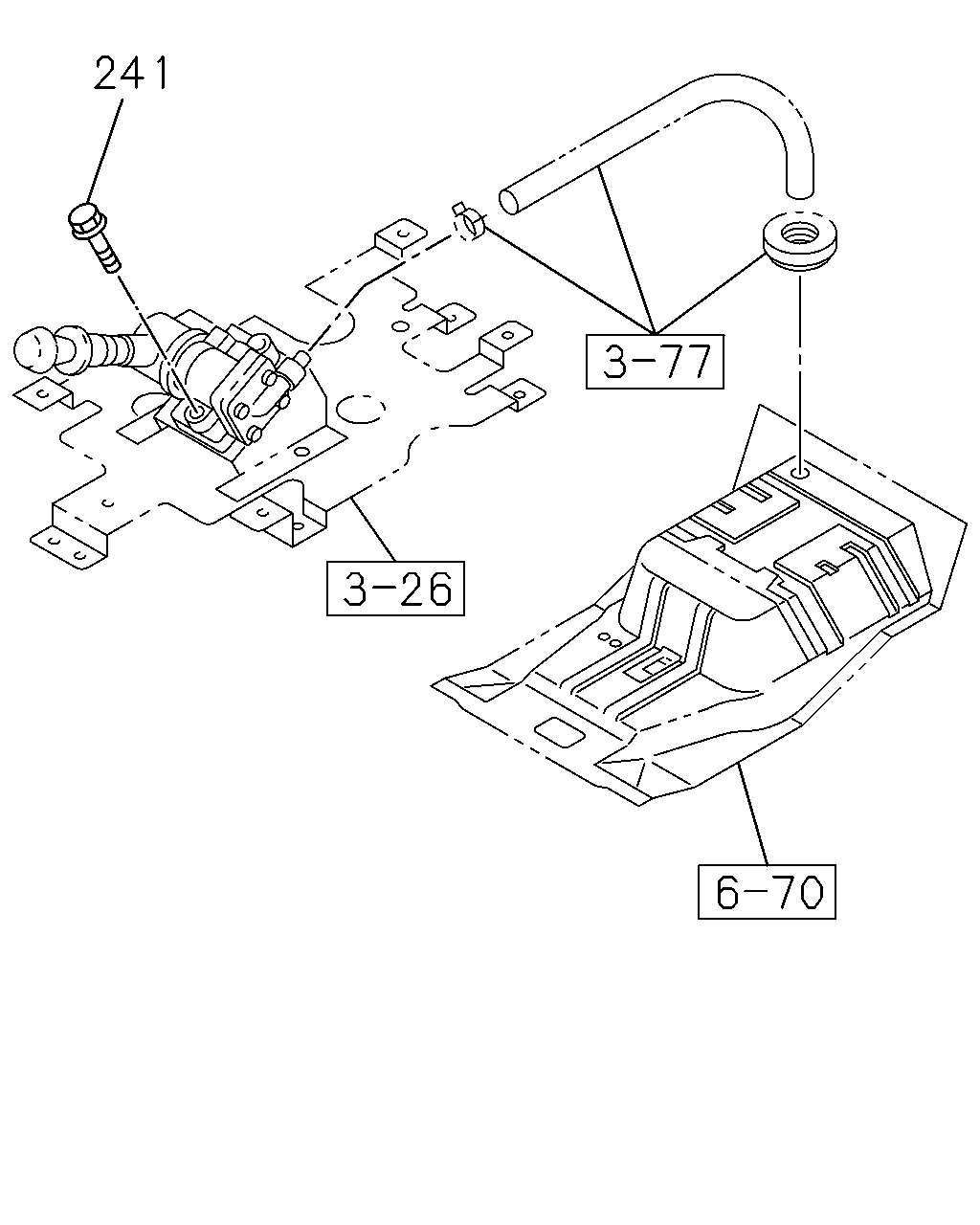

241
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X70 FLANGE
0-28050-870-0
02
1
1103-

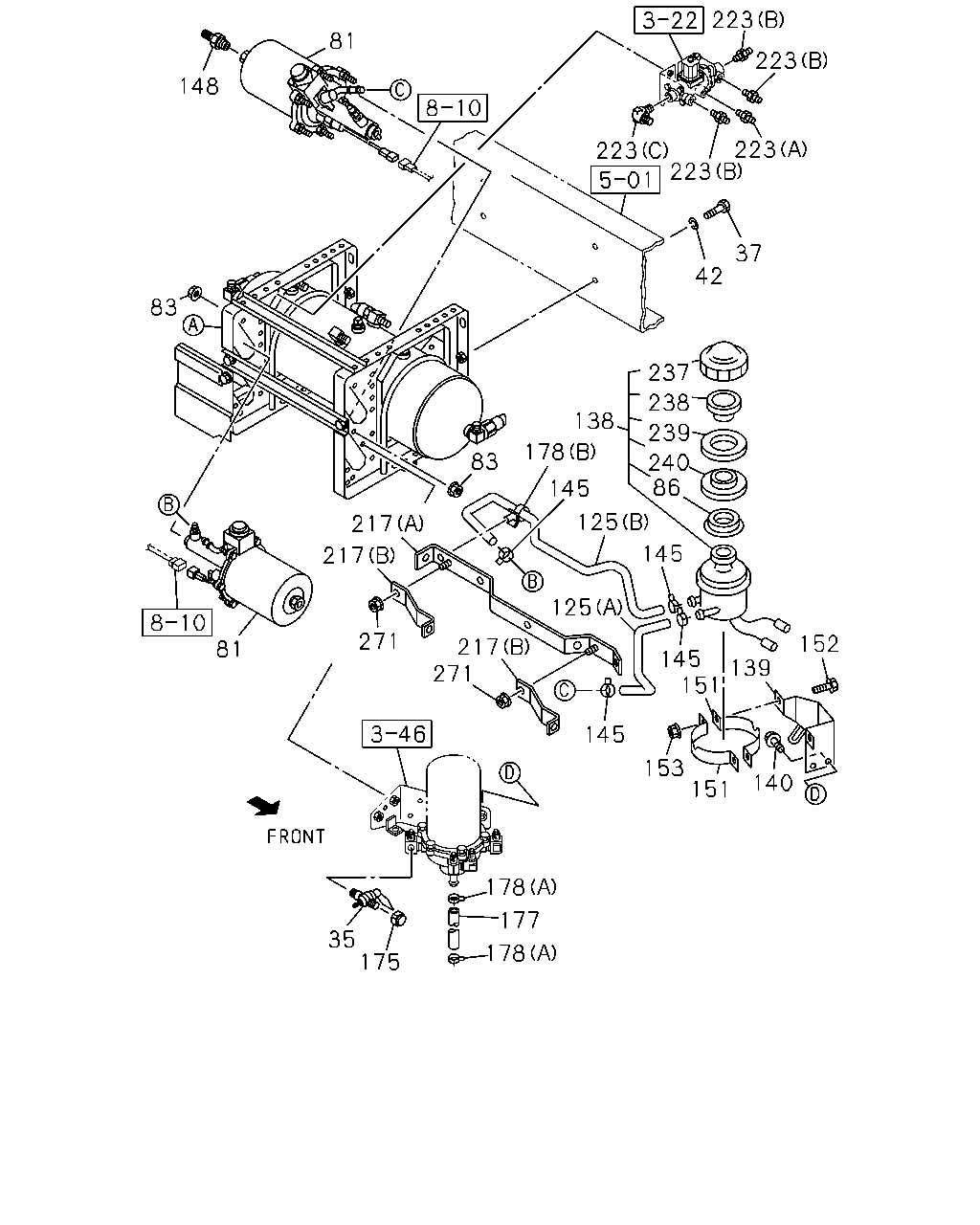

223
81
223
148
223
223
223
37
42
83
237
238
138
239
178
83
240
86
145
125
217
145
217
125
217
271
271
152
81
145
151
139
145
153
151
140
178
177
35
175
178
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
35
COCK; AIR,AIR TANK
TIRE INFLATOR DEVICE<SG4>
1-09680-099-0
01
1
1103-
37
BOLT; AIR TANK
M12X40 FLANGE
0-28651-240-0
04
1
1103-
42
WASHER; PL
ID=12.5 OD=32
0-91614-712-0
04
1
1103-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-826-0
02
1
1103-
83
NUT; AIR MASTER
M8 FLANGE
0-91180-108-0
09
1
1103-
86
SEAL; DUST
1-47529-019-0
01
1
1103-
125
HOSE; OIL TANK TO AIR MASTER
(A)
8-98051-217-0
01
1
1103-
125
HOSE; OIL TANK TO AIR MASTER
(B)
8-98051-218-1
01
1
1103-
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
1103-
139
BRACKET; OIL TANK
8-98051-105-0
01
1
1103-
140
BOLT; OIL TANK TO BRKT
M8X20 FLANGE
0-28650-820-0
02
1
1103-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
1103-
148
CONNECTOR; AIR MASTER
M16 & PT3/8 STRAIGHT
1-09650-179-1
01
1
1103-
151
BAND; OIL TANK,AIR MASTER
1-47537-056-2
02
1
1103-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
1103-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91180-108-0
02
1
1103-
175
CAP; AIR COCK
TIRE INFLATOR DEVICE<SG4>
9-48319-102-0
01
1
1103-
177
HOSE; RUBBER,DRAIN
L=60 SERVICED BY L=3000
0-03566-300-0
01
1
1103-
178
CLIP; HOSE
(B) ID=13-18 L=14.5
1-09709-290-0
08
1
1103-
178
CLIP; HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) ID=21
8-94242-034-0
02
1
1103-
178
CLIP; HOSE
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) ID=21
8-94242-034-0
01
1
1103-
217
BRACKET; RUBBER HOSE
(A)
8-98082-871-0
01
1
1103-
217
BRACKET; RUBBER HOSE
(B)
8-98085-273-1
02
1
1103-
223
UNION
H.S.A SYSTEM<6EP> (A) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
1103-
223
UNION
H.S.A SYSTEM<6EP> (B) M16 & PT3/8 STRAIGHT
1-09650-179-1
03
1
1103-
223
UNION
H.S.A SYSTEM<6EP> (C) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1103-
237
CAP; OIL TANK
1-47525-030-0
01
1
1103-
238
PLATE; BAFFLE
1-47529-022-0
01
1
1103-
239
FILTER; DUST
1-47529-017-0
01
1
1103-
240
HOLDER; FILTER
1-47529-018-0
01
1
1103-
271
NUT; BRKT,HOSE
M8 FLANGE
0-91180-108-0
02
1
1103-
