1-41 — FUEL PIPING; CHASSIS
(#71041) — 90 parça
Tümü
A - FGS5MS
B - FGS5WS
◀

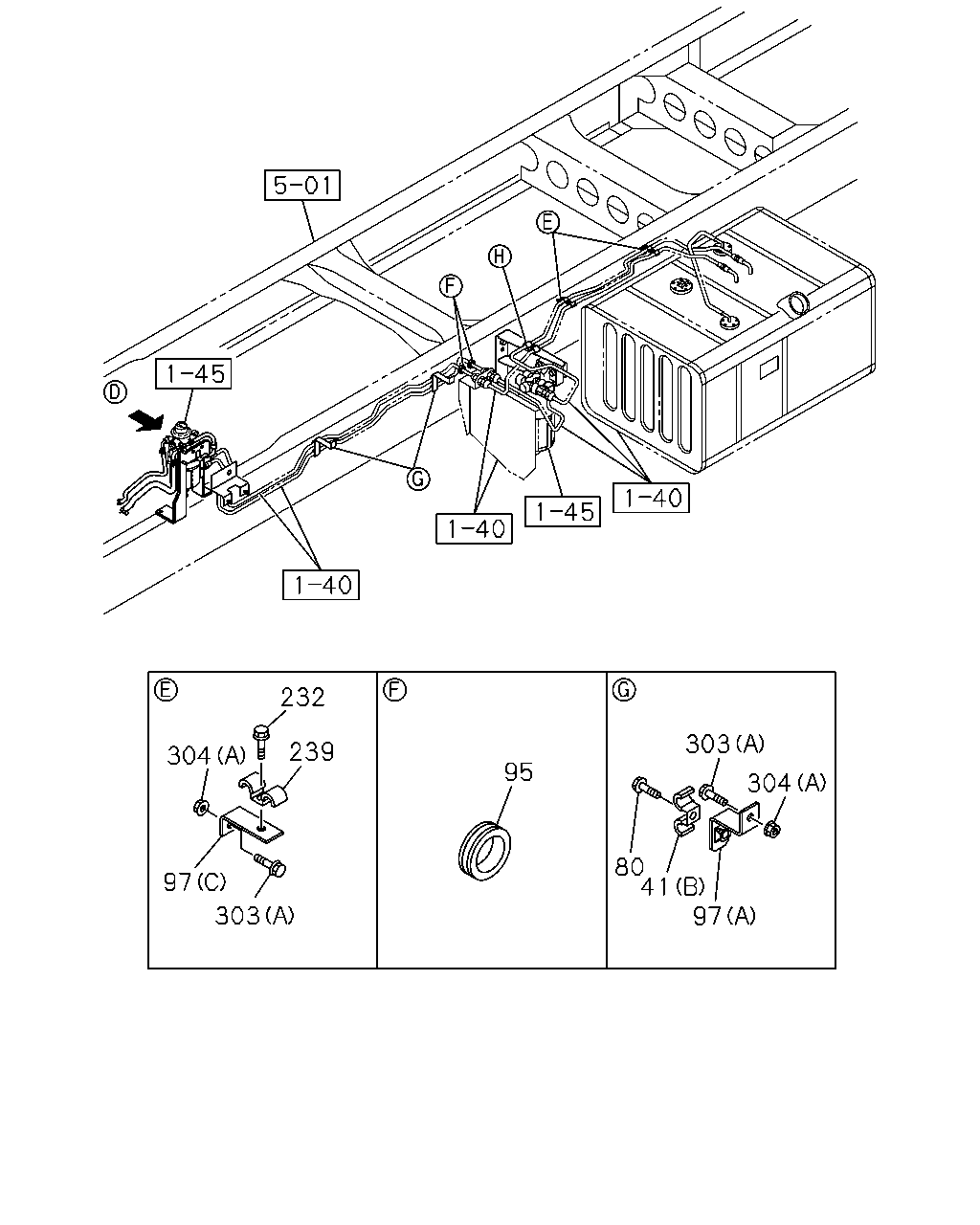

[141A] '13/7- PIPING (22 parça)

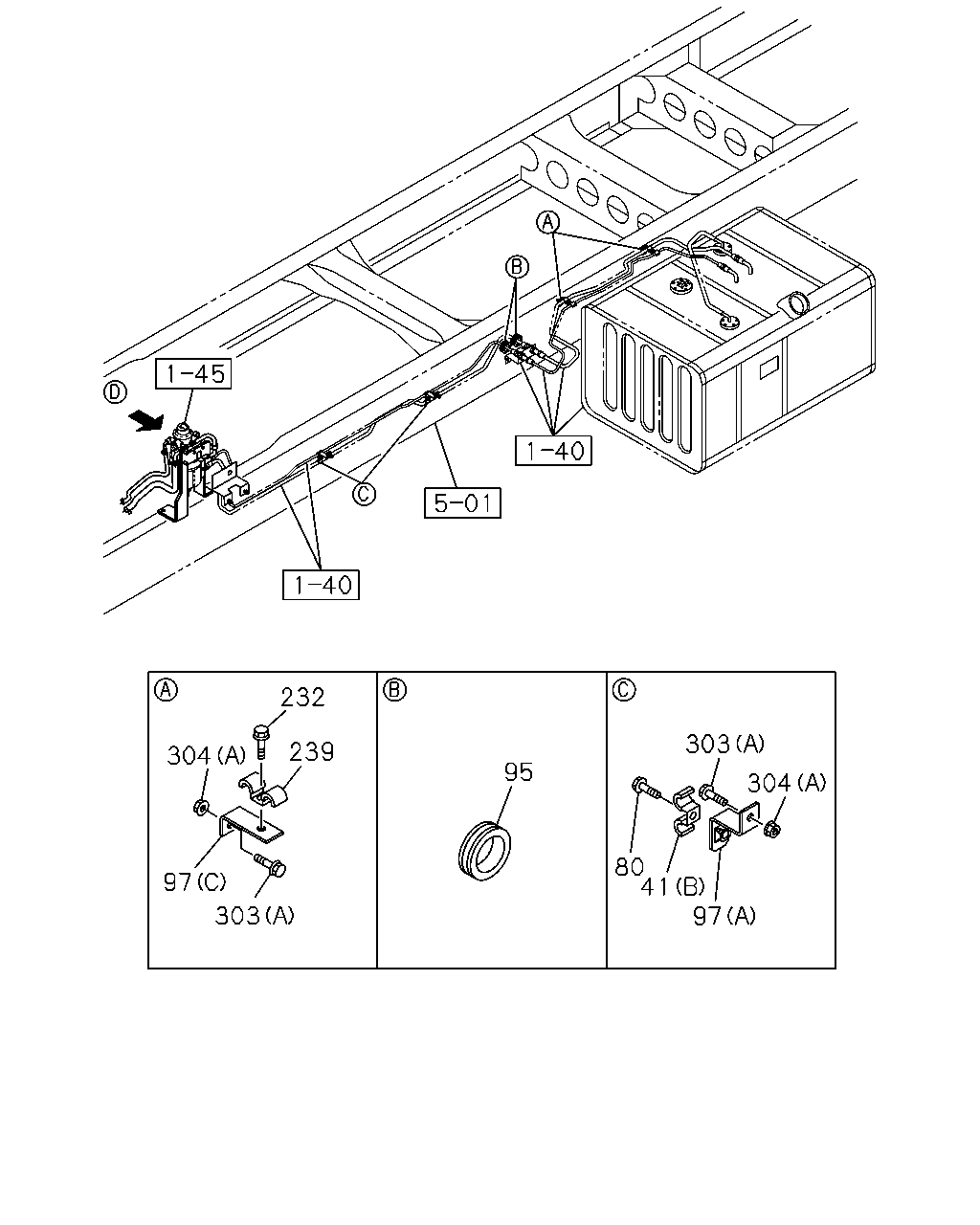

[141A] -'13/6 PIPING (22 parça)

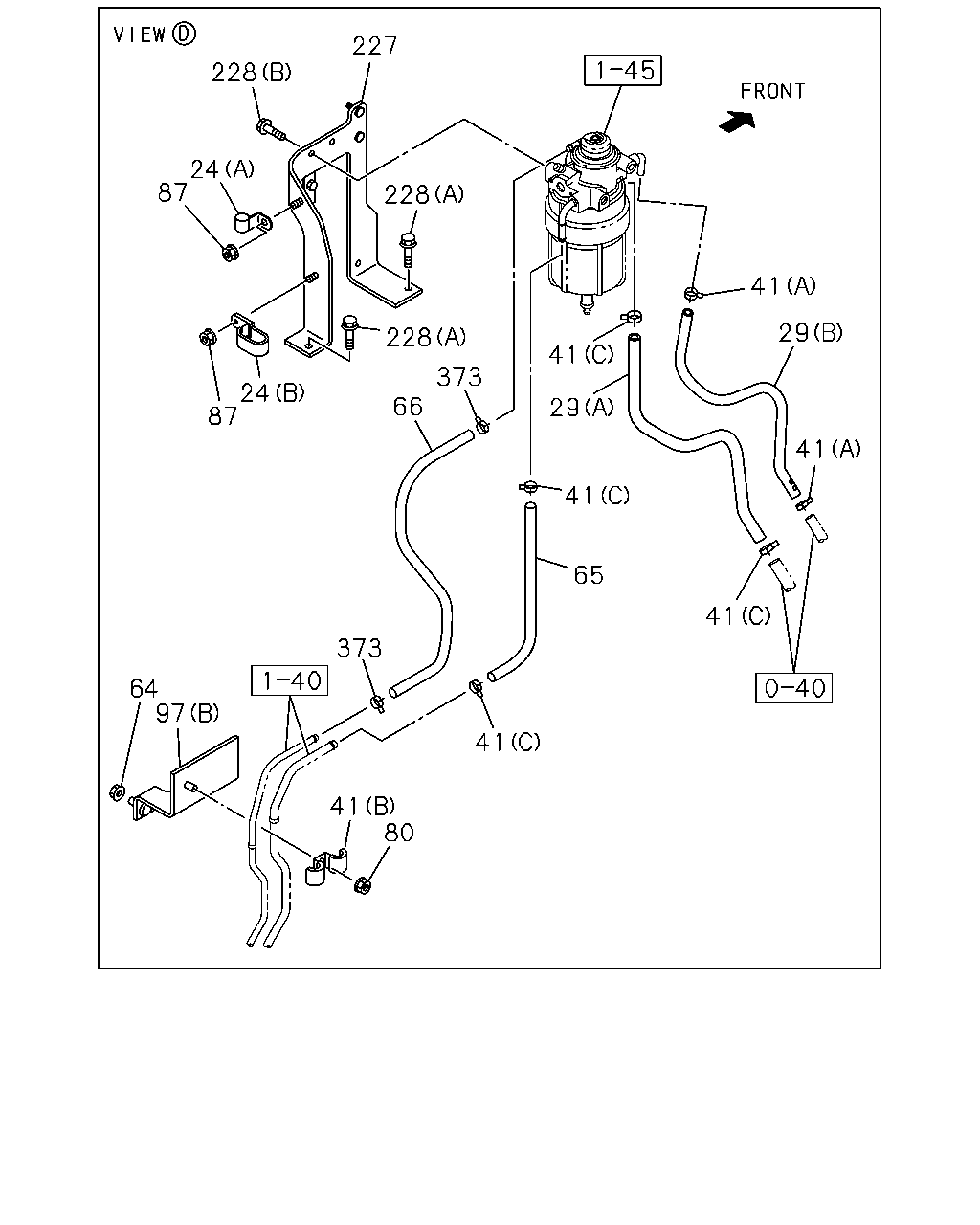

[141A] FUEL SEDIMENTER FIXING NO.1 (24 parça)

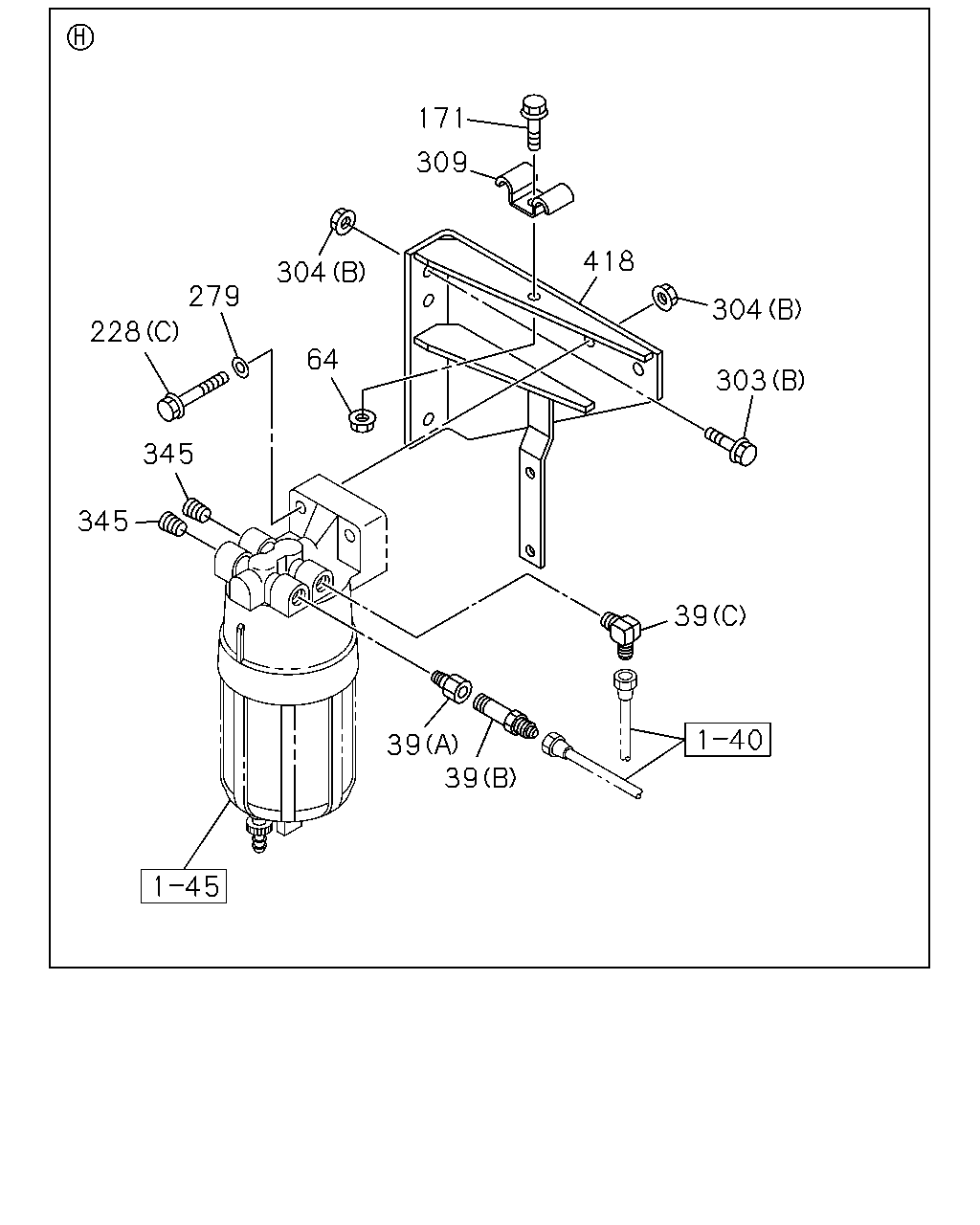

[141A] FUEL SEDIMENTER FIXING NO.2 (22 parça)
▶
304
232
239
97
303
95
303
304
80
41
97
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
04
1
1307-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1011-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1011-
●
●
80
BOLT; CLIP,FUEL TANK
M8X16 FLANGE
0-28050-816-0
02
1
1011-
●
●
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
02
1
1011-1306
●
●
95
BUSHING; PIPE,FUEL TANK
ID=24 OD=30 T=17
9-09956-092-1
02
1
1307-
●
●
97
BRACKET; CLIP
(C)
8-98111-711-0
02
1
1011-
●
●
97
BRACKET; CLIP
(B)
8-98115-316-1
01
1
1011-
●
●
97
BRACKET; CLIP
(A)
1-47478-981-0
02
1
1011-
●
●
232
BOLT; CLIP,PIPE
M8X20 FLANGE
0-28050-820-0
02
1
1011-1306
●
●
232
BOLT; CLIP,PIPE
M8X16 FLANGE
0-28050-816-0
02
1
1307-
●
●
239
CLIP; FUEL PIPE
ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
02
1
1011-
●
●
303
BOLT; BRKT
(B) M10X35 FLANGE
0-28651-035-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
FUEL PIPE STEEL<E2N> (A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1011-
●
●
232
239
304
97
303
95
303
304
80
41
97
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
04
1
1307-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1011-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1011-
●
●
80
BOLT; CLIP,FUEL TANK
M8X16 FLANGE
0-28050-816-0
02
1
1011-
●
●
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
02
1
1011-1306
●
●
95
BUSHING; PIPE,FUEL TANK
ID=24 OD=30 T=17
9-09956-092-1
02
1
1307-
●
●
97
BRACKET; CLIP
(C)
8-98111-711-0
02
1
1011-
●
●
97
BRACKET; CLIP
(B)
8-98115-316-1
01
1
1011-
●
●
97
BRACKET; CLIP
(A)
1-47478-981-0
02
1
1011-
●
●
232
BOLT; CLIP,PIPE
M8X20 FLANGE
0-28050-820-0
02
1
1011-1306
●
●
232
BOLT; CLIP,PIPE
M8X16 FLANGE
0-28050-816-0
02
1
1307-
●
●
239
CLIP; FUEL PIPE
ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
02
1
1011-
●
●
303
BOLT; BRKT
(B) M10X35 FLANGE
0-28651-035-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
FUEL PIPE STEEL<E2N> (A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1011-
●
●
228
24
87
227
228
228
66
41
29
65
41
29
41
41
41
41
80
97
64
373
87
24
373
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
24
CLIP; FUEL HOSE
(A) ID=15 H=24 L=20
1-09700-606-0
01
1
1011-
●
●
24
CLIP; FUEL HOSE
(B) ID=31.5 H=23 L=25
1-09701-017-0
01
1
1011-
●
●
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1011-
●
●
29
HOSE; FUEL
(A)
8-98156-579-0
01
1
1011-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1011-1306
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
04
1
1307-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
02
1
1011-
●
●
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1011-
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1011-1306
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1307-
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1307-
●
●
65
HOSE; FUEL,DELIVERY PIPE
L=260 SERVICED BY L=3000
0-01859-300-0
01
1
1011-
●
●
66
HOSE; FUEL,RETURN PIPE
L=450 SERVICED BY L=3000
0-01558-300-0
01
1
1011-
●
●
80
BOLT; CLIP,FUEL TANK
M8X16 FLANGE
0-28050-816-0
02
1
1011-
●
●
87
NUT; CLIP,FUEL HOSE
M8 FLANGE
0-91180-108-0
02
1
1011-
●
●
97
BRACKET; CLIP
(C)
8-98111-711-0
02
1
1011-
●
●
97
BRACKET; CLIP
(B)
8-98115-316-1
01
1
1011-
●
●
97
BRACKET; CLIP
(A)
1-47478-981-0
02
1
1011-
●
●
227
BRACKET; FUEL SEDIMENTER
8-98044-366-3
01
1
1011-
●
●
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1307-
●
●
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1011-
●
●
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1011-
●
●
373
CLAMP; HOSE,FUEL
ID=13
8-94238-571-0
02
1
1011-
●
●
171
309
418
304
303
39
39
39
345
345
228
279
304
64
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B
39
PIPE; FUEL
(B) M16 & PT3/8 STRAIGHT
1-09650-233-1
01
1
1307-
●
●
39
PIPE; FUEL
(C) M16 & NPTF3/8 ELBOW
1-09650-447-0
01
1
1307-
●
●
39
PIPE; FUEL
(A) NPTF3/8 & RC3/8
1-09660-548-0
01
1
1307-
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1011-1306
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1307-
●
●
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1307-
●
●
171
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1307-
●
●
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1307-
●
●
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1011-
●
●
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1011-
●
●
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1307-
●
●
303
BOLT; BRKT
(B) M10X35 FLANGE
0-28651-035-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
FUEL PIPE STEEL<E2N> (A) M8X25 FLANGE
0-28650-825-0
02
1
1011-1306
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1307-
●
●
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1011-
●
●
309
CLIP; PIPE
ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
01
1
1307-
●
●
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1307-
●
●
418
BRACKET; PRE FUEL FILTER
8-98136-381-0
01
1
1307-
●
●
