🏠 Isuzu WW TRUCKS EXY 11201 - EXY NEW ZEALAND EURO4 3 - Brakes, Brake System 3-78 - FIXING PARTS; AIR PIPING
3-78 — FIXING PARTS; AIR PIPING (#68663) — 230 parça

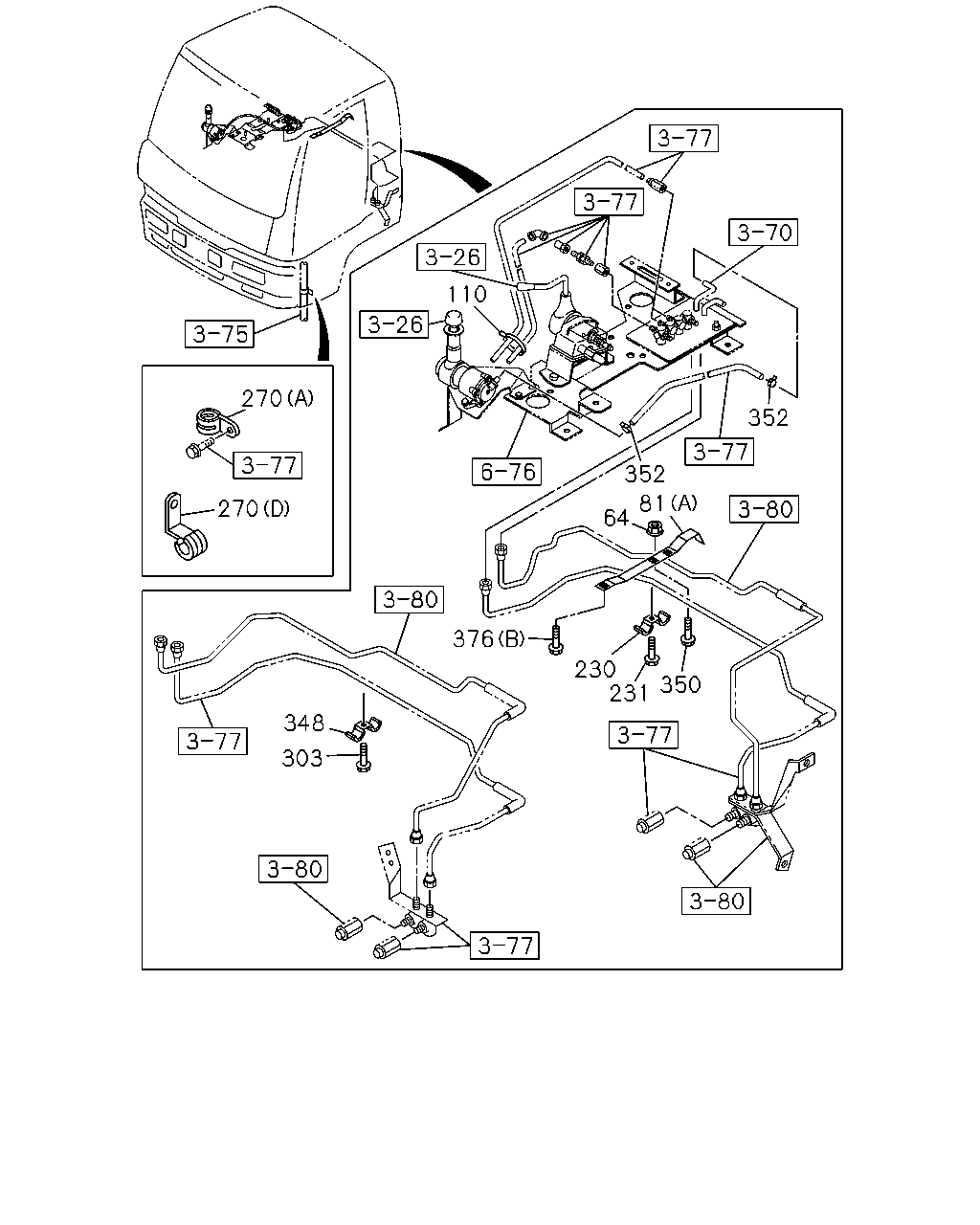

çizim 122377
110 270 352 352 81 64 270 376 230 231 350 348 303
BalonParca AdiParca NoAdetTipApplied Date
64 NUT; CLIP
M8 FLANGE
0-91180-108-0 01 1 0904-
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0904-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0904-
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0904-
81 BRACKET; CLIP
(E)
8-98052-412-0 01 1 0904-
81 BRACKET; CLIP
(F)
8-98052-413-0 01 1 0904-
81 BRACKET; CLIP
(G)
8-98052-414-0 01 1 0904-
81 BRACKET; CLIP
(D)
8-98052-415-0 01 1 0904-
110 CLIP; BAND,NYLON TUBE
L=140
5-09707-031-1 01 1 0904-
230 CLIP; PIPE,AIR
ID=11 & 9 L=15 & 15
1-09700-062-0 02 1 0904-
231 BOLT; CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0904-
270 CLIP; NYLON TUBE
(D) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0904-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=18 L=25 H=50
1-09701-096-0 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 01 1 0904-
270 CLIP; NYLON TUBE
(C) L=350
1-09707-183-0 01 1 0904-
303 BOLT; PIPE CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0904-
348 CLIP; AIR PIPE
ID=9 & 9 L=15 & 15
1-09700-061-0 02 1 0904-
350 BOLT; PIPE CLIP
M8X20.5 W/LK&PL WASHER
8-94279-207-0 01 1 0904-
352 CLIP; EXH HOSE
ID=14
8-94238-572-0 02 1 0904-
376 BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0 02 1 0904-
376 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0904-

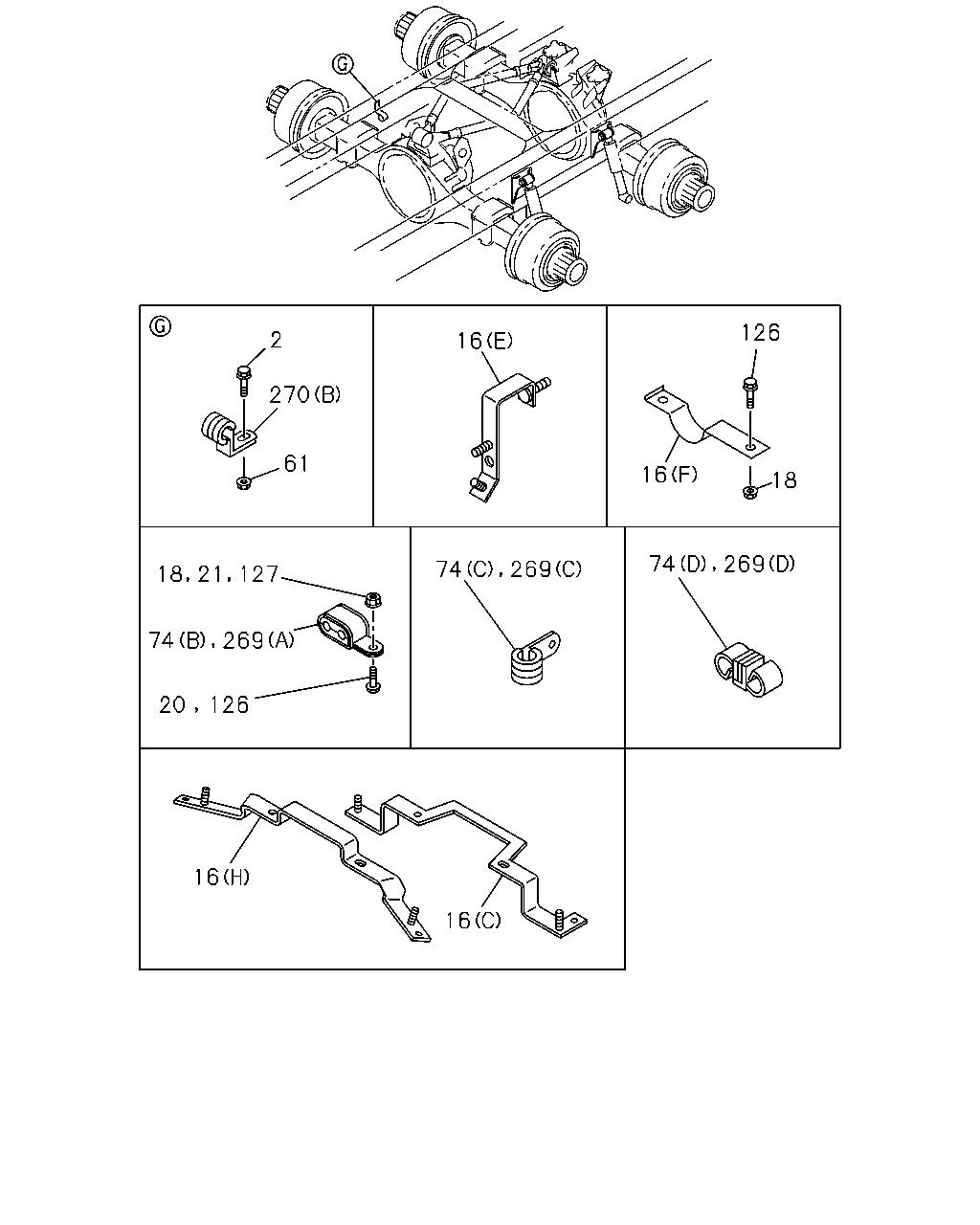

çizim 122593
126 2 16 270 61 16 18 127 20 126 16 16 18 21 74 269 74 269 74 269
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0 01 1 0904-
16 BRACKET; PIPE CLIP
(I)
1-47476-881-0 01 1 0904-
16 BRACKET; PIPE CLIP
(J)
1-47478-900-0 01 1 0904-
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 07 1 0904-
16 BRACKET; PIPE CLIP
(A)
1-47479-840-0 01 1 0904-
16 BRACKET; PIPE CLIP
(F)
1-47479-845-0 02 1 0904-
16 BRACKET; PIPE CLIP
(H)
1-47479-896-0 01 1 0904-
16 BRACKET; PIPE CLIP
(C)
1-47479-963-0 01 1 0904-
16 BRACKET; PIPE CLIP
(G)
1-82698-467-0 01 1 0904-
16 BRACKET; PIPE CLIP
(D)
1-47479-962-1 01 1 0904-
16 BRACKET; PIPE CLIP
(E)
1-47479-968-0 01 1 0904-
18 NUT; CLIP
M8 FLANGE
0-91180-108-0 03 1 0904-
20 BOLT; CLIP
M8X20 FLANGE
0-28650-820-0 01 1 0904-
20 BOLT; CLIP
M8X20 FLANGE
0-28650-820-0 04 1 0904-
21 NUT; CLIP
M8 FLANGE
0-91180-108-0 03 1 0904-
21 NUT; CLIP
M8 FLANGE
0-91180-108-0 04 1 0904-
61 NUT; CLIP FIX
M8 FLANGE
0-91180-108-0 02 1 0904-
74 CLIP; NYLON TUBE
(C) ID=16 L=28
1-09700-872-0 02 1 0904-
74 CLIP; NYLON TUBE
(C) ID=35 L=33
1-09700-945-0 01 1 0904-
74 CLIP; NYLON TUBE
(B) ID=11X2 L=42
1-09701-306-0 02 1 0904-
74 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 12 1 0904-
74 CLIP; NYLON TUBE
(D) ID=12 & 12
1-09709-280-1 02 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X12 FLANGE
0-28050-812-0 04 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 02 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 07 1 0904-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 10 1 0904-
269 CLIP; BAND,NYLON TUBE
(B) L=350
1-09707-183-0 01 1 0904-
269 CLIP; BAND,NYLON TUBE
(C) ID=16 L=28
1-09700-872-0 02 1 0904-
269 CLIP; BAND,NYLON TUBE
(C) ID=35 L=33
1-09700-945-0 01 1 0904-
269 CLIP; BAND,NYLON TUBE
(A) ID=11X2 L=42
1-09701-306-0 04 1 0904-
269 CLIP; BAND,NYLON TUBE
(B) L=350
1-09707-183-0 04 1 0904-
269 CLIP; BAND,NYLON TUBE
(D) ID=12 & 12
1-09709-280-1 01 1 0904-
270 CLIP; NYLON TUBE
(D) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0904-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=18 L=25 H=50
1-09701-096-0 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 01 1 0904-
270 CLIP; NYLON TUBE
(C) L=350
1-09707-183-0 01 1 0904-

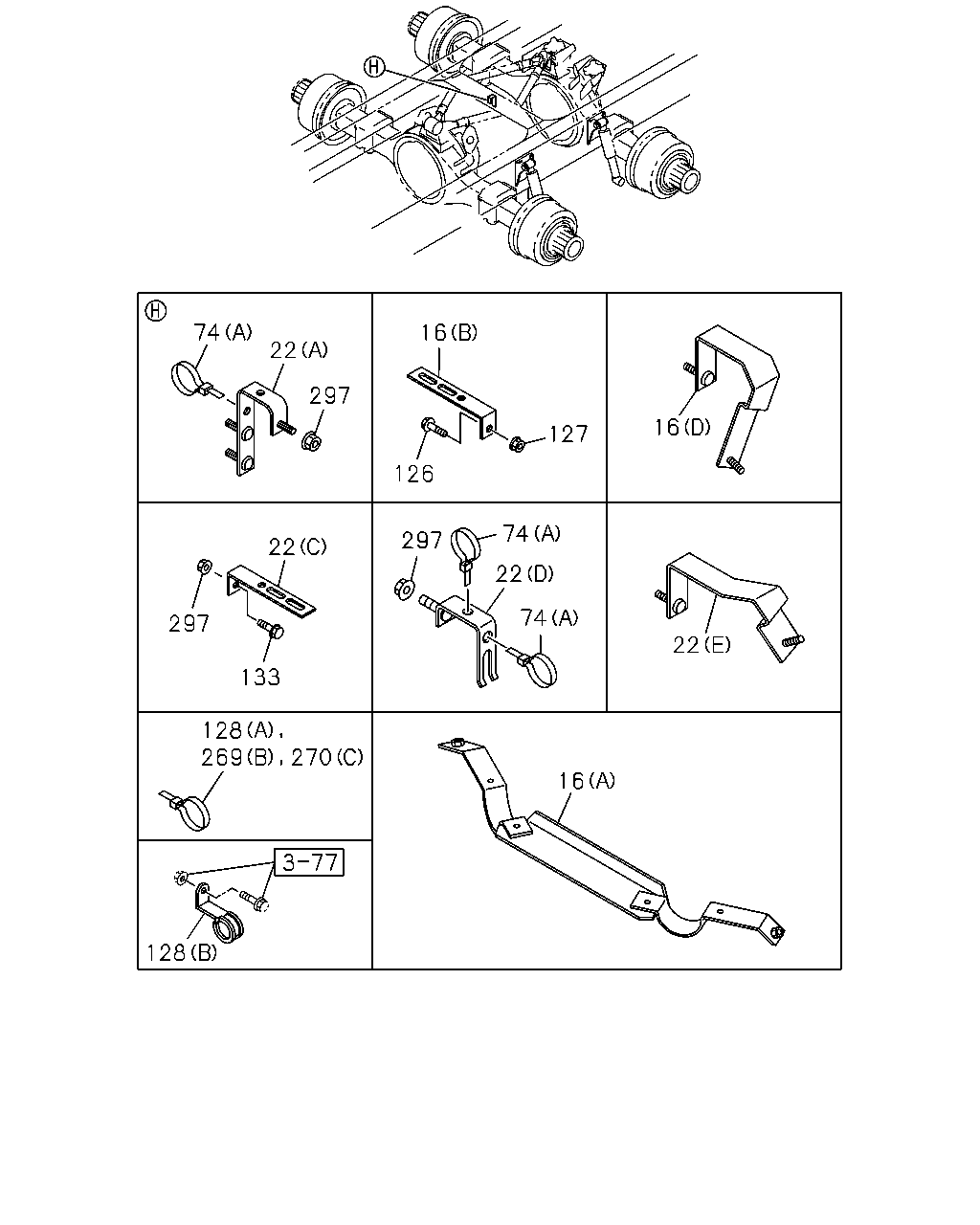

çizim 122722
74 16 22 297 16 127 126 74 297 22 2 74 297 22 133 128 16 128
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0 01 1 0904-
16 BRACKET; PIPE CLIP
(I)
1-47476-881-0 01 1 0904-
16 BRACKET; PIPE CLIP
(J)
1-47478-900-0 01 1 0904-
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 07 1 0904-
16 BRACKET; PIPE CLIP
(A)
1-47479-840-0 01 1 0904-
16 BRACKET; PIPE CLIP
(F)
1-47479-845-0 02 1 0904-
16 BRACKET; PIPE CLIP
(H)
1-47479-896-0 01 1 0904-
16 BRACKET; PIPE CLIP
(C)
1-47479-963-0 01 1 0904-
16 BRACKET; PIPE CLIP
(G)
1-82698-467-0 01 1 0904-
16 BRACKET; PIPE CLIP
(D)
1-47479-962-1 01 1 0904-
16 BRACKET; PIPE CLIP
(E)
1-47479-968-0 01 1 0904-
22 BRACKET; CLIP
(C) L=100 H=30
1-47477-645-2 03 1 0904-
22 BRACKET; CLIP
(B)
1-82698-467-0 01 1 0904-
22 BRACKET; CLIP
(A)
1-47479-329-0 02 1 0904-
22 BRACKET; CLIP
(D)
1-47479-381-2 02 1 0904-
22 BRACKET; CLIP
(E)
1-47479-961-1 01 1 0904-
74 CLIP; NYLON TUBE
(C) ID=16 L=28
1-09700-872-0 02 1 0904-
74 CLIP; NYLON TUBE
(C) ID=35 L=33
1-09700-945-0 01 1 0904-
74 CLIP; NYLON TUBE
(B) ID=11X2 L=42
1-09701-306-0 02 1 0904-
74 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 12 1 0904-
74 CLIP; NYLON TUBE
(D) ID=12 & 12
1-09709-280-1 02 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X12 FLANGE
0-28050-812-0 04 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 02 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 07 1 0904-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 10 1 0904-
128 CLIP; NYLON TUBE
(B) ID=39 L=33
8-98009-359-0 02 1 0904-
128 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 11 1 0904-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0904-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 06 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 05 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0904-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 09 1 0904-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0904-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 08 1 0904-
297 NUT; BRKT
M12 FLANGE
0-91180-212-0 01 1 0904-
çizim 122757
81 81 81 81 106 106 106 106
BalonParca AdiParca NoAdetTipApplied Date
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0904-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0904-
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0904-
81 BRACKET; CLIP
(E)
8-98052-412-0 01 1 0904-
81 BRACKET; CLIP
(F)
8-98052-413-0 01 1 0904-
81 BRACKET; CLIP
(G)
8-98052-414-0 01 1 0904-
81 BRACKET; CLIP
(D)
8-98052-415-0 01 1 0904-
106 BRACKET; TUBE CLIP
(G)
1-47471-060-0 01 1 0904-
106 BRACKET; TUBE CLIP
(C)
1-47471-108-0 01 1 0904-
106 BRACKET; TUBE CLIP
(E)
1-47477-514-3 01 1 0904-
106 BRACKET; TUBE CLIP
(A) L=100 H=30
1-47477-645-2 04 1 0904-
106 BRACKET; TUBE CLIP
(H)
1-47479-381-2 01 1 0904-
106 BRACKET; TUBE CLIP
(I)
1-47479-553-0 01 1 0904-
106 BRACKET; TUBE CLIP
(D) L=120 H=35
1-82699-970-0 01 1 0904-0905
106 BRACKET; TUBE CLIP
(D)
1-82698-358-0 01 1 0906-
106 BRACKET; TUBE CLIP
(J)
8-98052-408-0 01 1 0904-1412
106 BRACKET; TUBE CLIP
(J)
8-98297-188-0 01 1 1501-
106 BRACKET; TUBE CLIP
(K)
8-98052-409-0 01 1 0904-
106 BRACKET; TUBE CLIP
(L)
8-98052-410-0 01 1 0904-
106 BRACKET; TUBE CLIP
(B)
8-98052-411-0 01 1 0904-
106 BRACKET; TUBE CLIP
(F)
8-98097-834-0 01 1 0904-

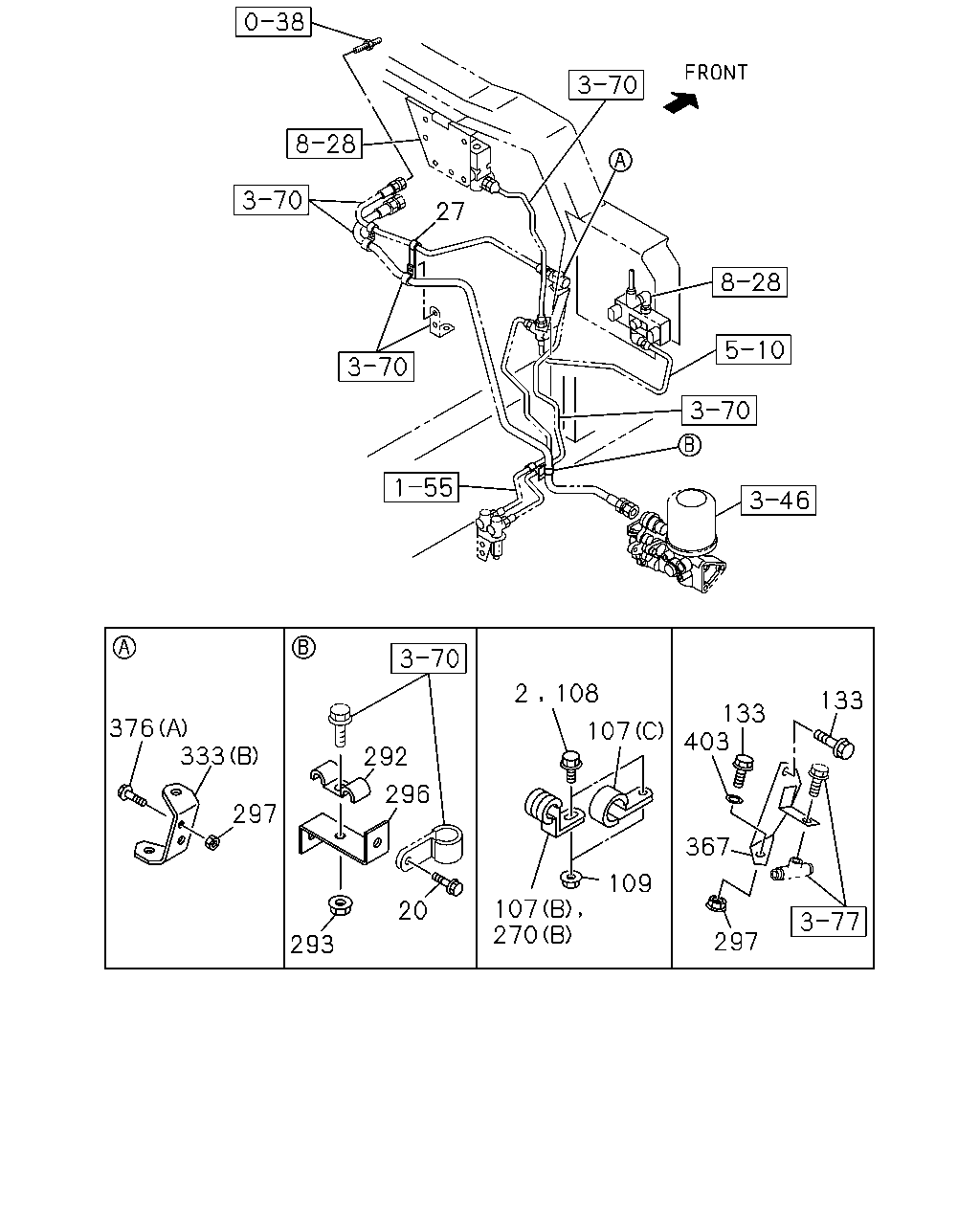

çizim 122853
27 2 108 133 133 403 376 333 107 292 296 297 367 109 107 270 20 297 293
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0 01 1 0904-
20 BOLT; CLIP
M8X20 FLANGE
0-28650-820-0 01 1 0904-
20 BOLT; CLIP
M8X20 FLANGE
0-28650-820-0 04 1 0904-
27 CLIP; FLEX HOSE
ID=11 L=50
0-95235-085-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=31 H=30 L=35
1-09700-994-0 02 1 0904-
107 CLIP; NYLON TUBE
(C) ID=28 L=40
1-09700-995-1 01 1 0904-
107 CLIP; NYLON TUBE
(C) ID=25 L=50
1-09701-019-0 01 1 0904-
107 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 13 1 0904-
108 BOLT; TUBE CLIP
M8X20 FLANGE
0-28650-820-0 03 1 0904-
108 BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0 06 1 0904-
108 BOLT; TUBE CLIP
M8X30 FLANGE
0-28650-830-0 02 1 0904-
109 NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0 04 1 0904-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0904-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 06 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 05 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0904-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 09 1 0904-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
270 CLIP; NYLON TUBE
(D) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0904-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=18 L=25 H=50
1-09701-096-0 01 1 0904-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 01 1 0904-
270 CLIP; NYLON TUBE
(C) L=350
1-09707-183-0 01 1 0904-
292 CLIP; AIR PIPE
ID=7 & 7 L=17.5 & 17.5
1-09700-745-0 01 1 0904-
293 NUT; CLIP
M8 FLANGE
0-91180-108-0 01 1 0904-
296 BRACKET; CLIP 1-47479-698-0 01 1 0904-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0904-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 08 1 0904-
297 NUT; BRKT
M12 FLANGE
0-91180-212-0 01 1 0904-
333 BRACKET; BRK AIR PIPE
(B)
1-47477-045-0 01 1 0904-
333 BRACKET; BRK AIR PIPE
(A)
1-79907-150-0 01 1 0904-
367 BRACKET ASM 1-47479-692-1 01 1 0904-
376 BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0 02 1 0904-
376 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0904-
403 WASHER; PL
ID=12.5 OD=26
9-09164-612-0 01 1 0904-1211
403 WASHER; PL
D=12
0-91614-612-0 01 1 1212-

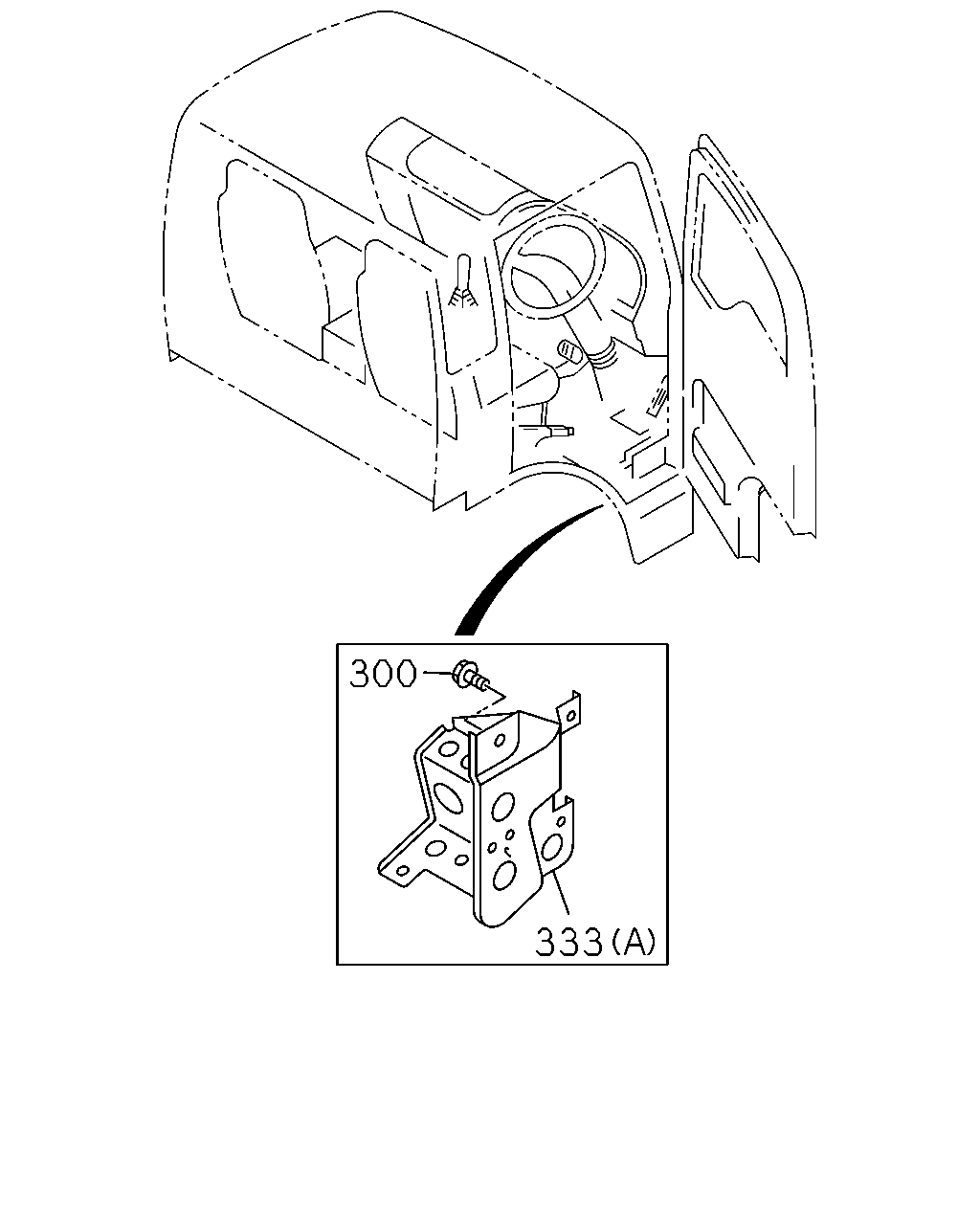

çizim 188207
300 333
BalonParca AdiParca NoAdetTipApplied Date
300 BOLT; TUBE CLIP
M8X24.5 W/LK&PL WASHER
8-94279-208-0 03 1 0904-0904
300 BOLT; TUBE CLIP
M8X24.5 W/LK&PL WASHER
8-98059-720-0 03 1 0905-
333 BRACKET; BRK AIR PIPE
(B)
1-47477-045-0 01 1 0904-
333 BRACKET; BRK AIR PIPE
(A)
1-79907-150-0 01 1 0904-

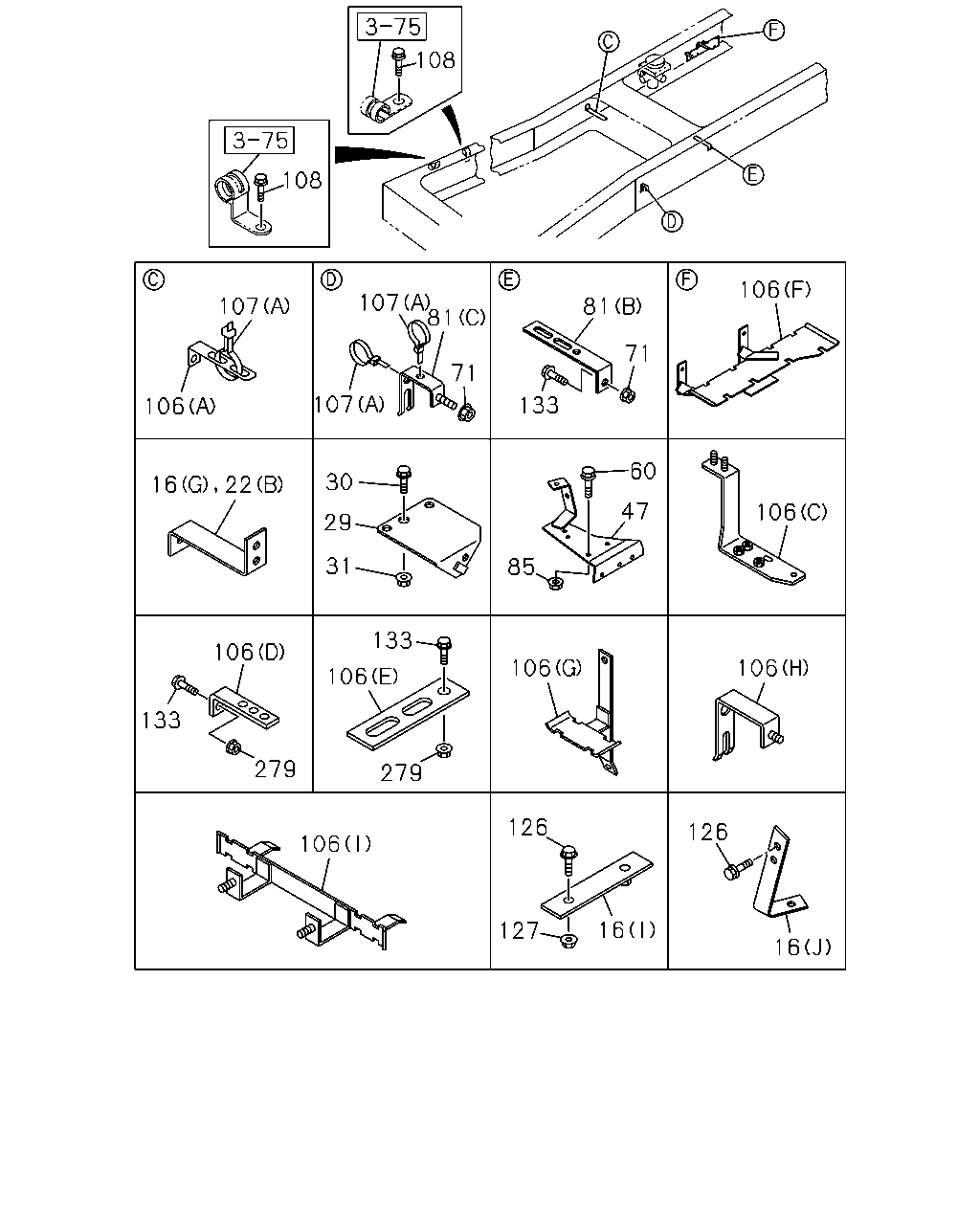

çizim 188210
108 108 106 107 81 107 81 71 71 107 133 106 60 30 16 22 47 106 29 31 85 133 106 106 106 106 133 279 279 126 126 106 16 127 16
BalonParca AdiParca NoAdetTipApplied Date
16 BRACKET; PIPE CLIP
(I)
1-47476-881-0 01 1 0904-
16 BRACKET; PIPE CLIP
(J)
1-47478-900-0 01 1 0904-
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 07 1 0904-
16 BRACKET; PIPE CLIP
(A)
1-47479-840-0 01 1 0904-
16 BRACKET; PIPE CLIP
(F)
1-47479-845-0 02 1 0904-
16 BRACKET; PIPE CLIP
(H)
1-47479-896-0 01 1 0904-
16 BRACKET; PIPE CLIP
(C)
1-47479-963-0 01 1 0904-
16 BRACKET; PIPE CLIP
(G)
1-82698-467-0 01 1 0904-
16 BRACKET; PIPE CLIP
(D)
1-47479-962-1 01 1 0904-
16 BRACKET; PIPE CLIP
(E)
1-47479-968-0 01 1 0904-
22 BRACKET; CLIP
(C) L=100 H=30
1-47477-645-2 03 1 0904-
22 BRACKET; CLIP
(B)
1-82698-467-0 01 1 0904-
22 BRACKET; CLIP
(A)
1-47479-329-0 02 1 0904-
22 BRACKET; CLIP
(D)
1-47479-381-2 02 1 0904-
22 BRACKET; CLIP
(E)
1-47479-961-1 01 1 0904-
29 BRACKET; CLIP,AIR PIPE 1-47479-408-0 01 1 0904-
30 BOLT; CLIP BRKT
M10X25 FLANGE
0-28651-025-0 02 1 0904-
31 NUT; CLIP BRKT
M10 FLANGE
0-91180-210-0 02 1 0904-
47 BRACKET; PIPE CLIP 1-47479-325-0 01 1 0904-
60 BOLT; CLIP FIX
M8X30 FLANGE
0-28650-830-0 02 1 0904-
71 NUT; BRKT
M8 FLANGE
0-91180-108-0 06 1 0904-
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0904-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0904-
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0904-
81 BRACKET; CLIP
(E)
8-98052-412-0 01 1 0904-
81 BRACKET; CLIP
(F)
8-98052-413-0 01 1 0904-
81 BRACKET; CLIP
(G)
8-98052-414-0 01 1 0904-
81 BRACKET; CLIP
(D)
8-98052-415-0 01 1 0904-
85 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 02 1 0904-
106 BRACKET; TUBE CLIP
(G)
1-47471-060-0 01 1 0904-
106 BRACKET; TUBE CLIP
(C)
1-47471-108-0 01 1 0904-
106 BRACKET; TUBE CLIP
(E)
1-47477-514-3 01 1 0904-
106 BRACKET; TUBE CLIP
(A) L=100 H=30
1-47477-645-2 04 1 0904-
106 BRACKET; TUBE CLIP
(H)
1-47479-381-2 01 1 0904-
106 BRACKET; TUBE CLIP
(I)
1-47479-553-0 01 1 0904-
106 BRACKET; TUBE CLIP
(D) L=120 H=35
1-82699-970-0 01 1 0904-0905
106 BRACKET; TUBE CLIP
(D)
1-82698-358-0 01 1 0906-
106 BRACKET; TUBE CLIP
(J)
8-98052-408-0 01 1 0904-1412
106 BRACKET; TUBE CLIP
(J)
8-98297-188-0 01 1 1501-
106 BRACKET; TUBE CLIP
(K)
8-98052-409-0 01 1 0904-
106 BRACKET; TUBE CLIP
(L)
8-98052-410-0 01 1 0904-
106 BRACKET; TUBE CLIP
(B)
8-98052-411-0 01 1 0904-
106 BRACKET; TUBE CLIP
(F)
8-98097-834-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0904-
107 CLIP; NYLON TUBE
(B) ID=31 H=30 L=35
1-09700-994-0 02 1 0904-
107 CLIP; NYLON TUBE
(C) ID=28 L=40
1-09700-995-1 01 1 0904-
107 CLIP; NYLON TUBE
(C) ID=25 L=50
1-09701-019-0 01 1 0904-
107 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 13 1 0904-
108 BOLT; TUBE CLIP
M8X20 FLANGE
0-28650-820-0 03 1 0904-
108 BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0 06 1 0904-
108 BOLT; TUBE CLIP
M8X30 FLANGE
0-28650-830-0 02 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 01 1 0904-
126 BOLT; CLIP BRKT
M8X12 FLANGE
0-28050-812-0 04 1 0904-
126 BOLT; CLIP BRKT
M8X20 FLANGE
0-28650-820-0 02 1 0904-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 07 1 0904-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 10 1 0904-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0904-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 06 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 05 1 0904-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0904-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 09 1 0904-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0904-
279 NUT; BRKT
M8 FLANGE
0-91180-108-0 14 1 0904-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
