3-78 — FIXING PARTS; AIR PIPING (#68154) — 85 parça
çizim 121779
388 20 20 22 22 21 21
BalonParca AdiParca NoAdetTipApplied Date
20 BOLT; CLIP
(A) M12X35 FLANGE THA 		0-28051-235-0 08 1 1103-
20 BOLT; CLIP
(B) M8X10 FLANGE THA 		0-28050-810-0 01 1 0807-
20 BOLT; CLIP
(A) M12X35 FLANGE THA 		0-28051-235-0 08 1 0807-1102
21 NUT; CLIP
M12 FLANGE THA 		0-91180-212-0 08 1 1103-
21 NUT; CLIP
M12 FLANGE THA 		0-91180-212-0 08 1 0807-1102
22 BRACKET; CLIP
(C) FT LH THA 		8-97924-642-0 01 1 1103-
22 BRACKET; CLIP
(D) RR LH THA 		8-97924-643-0 01 1 1103-
22 BRACKET; CLIP
(D) RH THA 		8-97924-644-0 02 1 1103-
22 BRACKET; CLIP
(A) L=150 H=30 		1-47477-629-2 02 1 0807-
22 BRACKET; CLIP
(A) L=100 H=30 		1-47477-645-2 01 1 0807-
22 BRACKET; CLIP
(B) 		1-47479-693-0 01 1 0807-
22 BRACKET; CLIP
(C) FT LH THA 		8-97924-642-0 01 1 0807-1102
22 BRACKET; CLIP
(D) RR LH THA 		8-97924-643-0 01 1 0807-1102
22 BRACKET; CLIP
(D) RH THA 		8-97924-644-0 02 1 0807-1102
388 SEAL
100X40 		1-72498-022-1 03 1 0807-

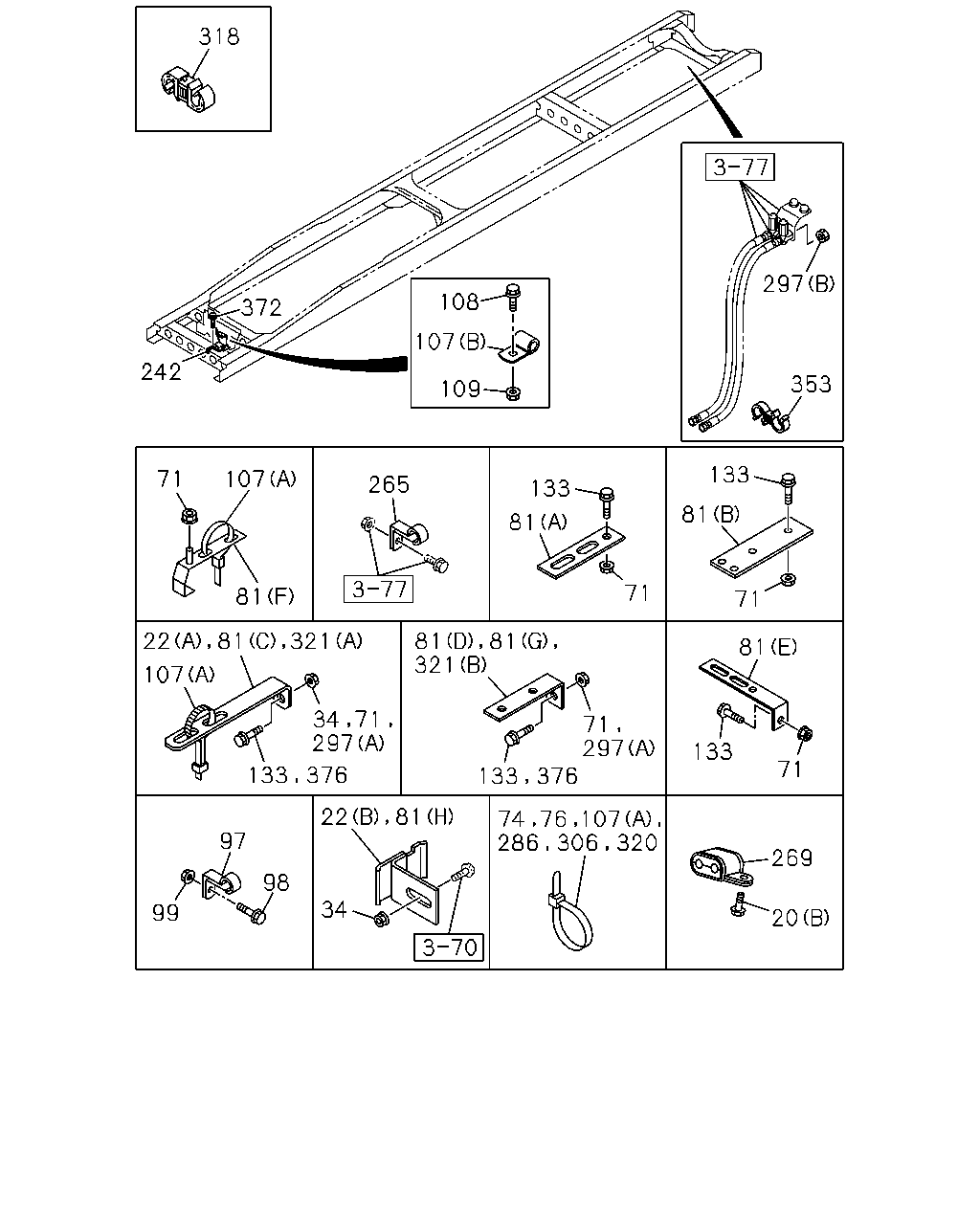

çizim 193826
318 297 372 108 107 242 353 109 133 71 107 265 133 81 81 71 81 71 22 81 107 297 71 297 133 71 97 269 98 34 99 20 81 321 133 376 81 81 321 133 376 74 76 107 286 306 320 22 81 34 71
BalonParca AdiParca NoAdetTipApplied Date
20 BOLT; CLIP
(A) M12X35 FLANGE THA 		0-28051-235-0 08 1 1103-
20 BOLT; CLIP
(B) M8X10 FLANGE THA 		0-28050-810-0 01 1 0807-
20 BOLT; CLIP
(A) M12X35 FLANGE THA 		0-28051-235-0 08 1 0807-1102
22 BRACKET; CLIP
(C) FT LH THA 		8-97924-642-0 01 1 1103-
22 BRACKET; CLIP
(D) RR LH THA 		8-97924-643-0 01 1 1103-
22 BRACKET; CLIP
(D) RH THA 		8-97924-644-0 02 1 1103-
22 BRACKET; CLIP
(A) L=150 H=30 		1-47477-629-2 02 1 0807-
22 BRACKET; CLIP
(A) L=100 H=30 		1-47477-645-2 01 1 0807-
22 BRACKET; CLIP
(B) 		1-47479-693-0 01 1 0807-
22 BRACKET; CLIP
(C) FT LH THA 		8-97924-642-0 01 1 0807-1102
22 BRACKET; CLIP
(D) RR LH THA 		8-97924-643-0 01 1 0807-1102
22 BRACKET; CLIP
(D) RH THA 		8-97924-644-0 02 1 0807-1102
34 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 04 1 0807-
71 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 19 1 0807-0812
71 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 17 1 0901-1102
71 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 14 1 1103-1103
71 NUT; BRKT
M8 FLANGE THA 		0-91180-108-0 17 1 1103-
74 CLIP; NYLON TUBE
L=250 		1-09707-126-0 07 1 0807-0812
74 CLIP; NYLON TUBE
L=350 		1-09707-183-0 07 1 0901-
76 CLIP; NYLON TUBE
L=250 		1-09707-126-0 01 1 0807-0812
76 CLIP; NYLON TUBE
L=350 		1-09707-183-0 01 1 0901-
81 BRACKET; CLIP
(A) 		1-47477-514-3 02 1 0807-
81 BRACKET; CLIP
(C) L=150 H=30 		1-47477-629-2 01 1 0807-
81 BRACKET; CLIP
(E) L=100 H=30 		1-47477-645-2 05 1 0807-
81 BRACKET; CLIP
(E) L=225 		1-47477-646-3 01 1 0807-
81 BRACKET; CLIP
(D) L=60 H=30 		1-47477-716-1 03 1 0807-
81 BRACKET; CLIP
(G) L=90 		1-47477-755-1 05 1 0807-
81 BRACKET; CLIP
(H) 		1-47479-693-0 01 1 0807-
81 BRACKET; CLIP
(B) 		8-98031-420-2 01 1 0807-
81 BRACKET; CLIP
(F) 		8-98047-730-0 02 1 0807-
97 CLIP; AIR PIPE
ID=11 H=20 L=20 		8-98033-780-0 01 1 0807-
98 BOLT; PIPE CLIP
M8X30 FLANGE THA 		0-28650-830-0 01 1 0807-
99 NUT; PIPE CLIP
M8 FLANGE THA 		0-91180-108-0 01 1 0807-
107 CLIP; NYLON TUBE
(B) ID=19 L=40 		0-95235-876-0 01 1 0807-
107 CLIP; NYLON TUBE
(A) L=250 		1-09707-126-0 39 1 0807-0808
107 CLIP; NYLON TUBE
(A) L=250 		1-09707-126-0 44 1 0809-0812
107 CLIP; NYLON TUBE
(A) L=350 		1-09707-183-0 49 1 0901-
108 BOLT; TUBE CLIP
M8X20 FLANGE THA 		0-28650-820-0 01 1 0807-
109 NUT; TUBE CLIP
M8 FLANGE THA 		0-91180-108-0 01 1 0807-
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 0809-1102
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 03 1 0807-1102
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 02 1 0807-1102
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 09 1 0807-1102
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 01 1 0807-0807
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 1103-
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 03 1 0807-0812
133 BOLT; BRKT
M8X20 FLANGE THA 		0-28650-820-0 03 1 0901-
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 02 1 0807-1102
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 09 1 1103-1103
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 12 1 1103-
133 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 12 1 0807-1102
133 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 02 1 1103-
242 BRACKET; PIPE CLIP 8-98074-610-0 01 1 0807-
265 CLIP; NYLON TUBE
ID=21 H=25.5 L=26 		8-94176-806-0 01 1 0807-0808
265 CLIP; NYLON TUBE
ID=19 L=24 H=21 		1-09700-109-1 01 1 0809-
269 CLIP; BAND,NYLON TUBE
ID=11X2 L=20 		0-95325-035-0 01 1 0807-
286 CLIP; NYLON TUBE
L=250 		1-09707-126-0 01 1 0807-0812
286 CLIP; NYLON TUBE
L=350 		1-09707-183-0 01 1 0901-
297 NUT; BRKT
(B) M12 THA 		0-91110-512-0 02 1 0807-0808
297 NUT; BRKT
(A) M8 FLANGE THA 		0-91180-108-0 02 1 0807-
306 CLIP; NYLON TUBE
L=250 		1-09707-126-0 01 1 0807-0812
306 CLIP; NYLON TUBE
L=350 		1-09707-183-0 03 1 0901-
318 CLIP; AIR PIPE
ID=6.35 & 15 		1-09709-276-1 04 1 1103-
320 CLIP; BAND,FLEX FIX
L=250 THA 		5-09707-030-1 01 1 1103-
321 BRACKET; CLIP
(A) L=150 H=30 		1-47477-629-2 01 1 0807-
321 BRACKET; CLIP
(B) L=60 H=30 		1-47477-716-1 01 1 0807-
353 CLIP; AIR PIPE
ID=18 & 18 		8-94323-068-0 01 1 0809-
372 BOLT; CLIP BRKT
M8X25 FLANGE THA 		0-28650-825-0 02 1 0807-
376 BOLT; BRKT
M8X25 FLANGE THA 		0-28650-825-0 01 1 0807-
376 BOLT; BRKT
M8X30 FLANGE THA 		0-28650-830-0 01 1 0807-
