🏠 Isuzu WW TRUCKS EXZ 11115 - EXZ NZ JAPAN NEW SHORT TERM 2004 3 - Brakes, Brake System 3-78 - FIXING PARTS; AIR PIPING
3-78 — FIXING PARTS; AIR PIPING (#67297) — 227 parça

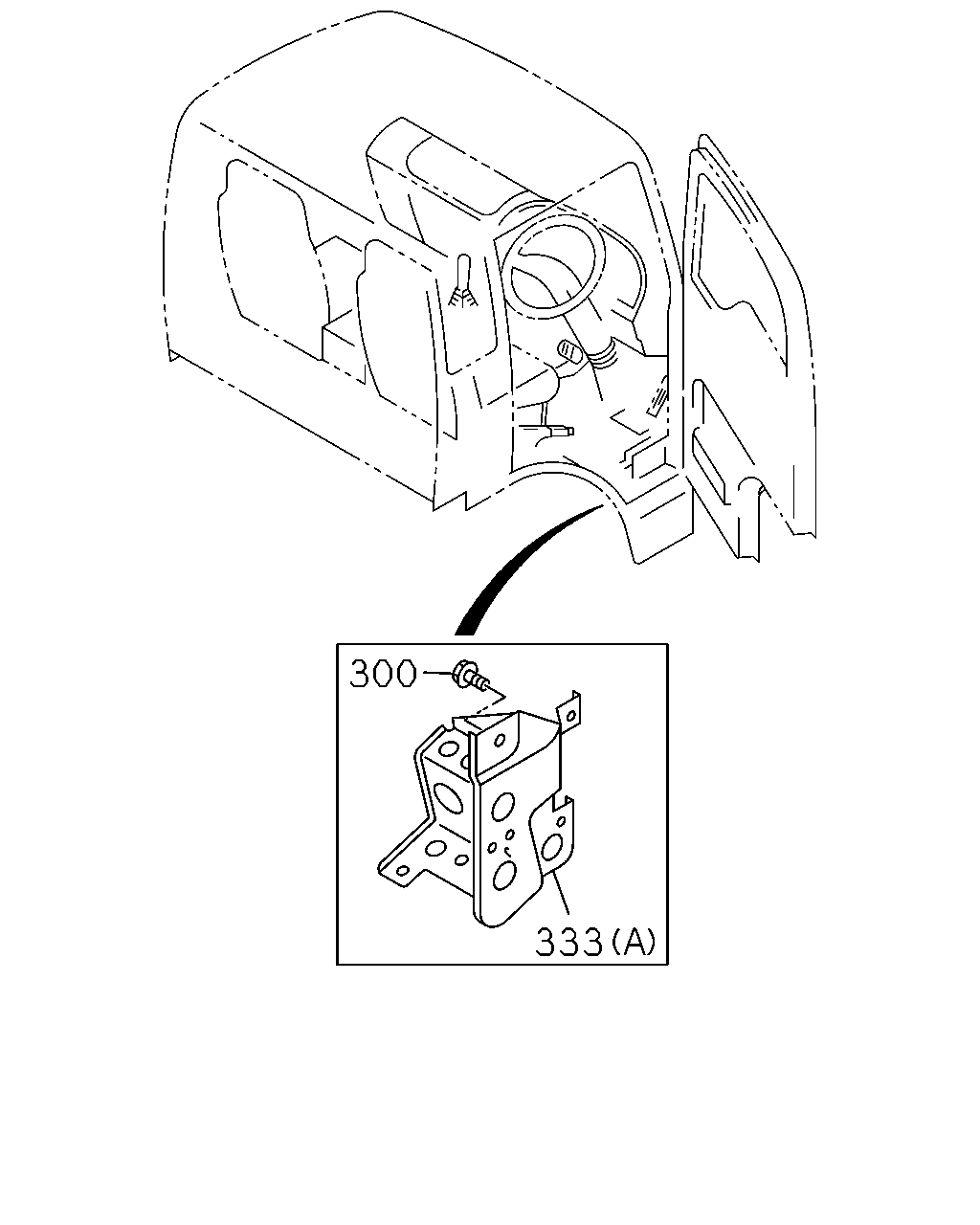

çizim 121744
300 333
BalonParca AdiParca NoAdetTipApplied Date
300 BOLT; TUBE CLIP
M8X24.5 W/LK&PL WASHER
8-94279-208-0 03 1 0710-0904
300 BOLT; TUBE CLIP
M8X24.5 W/LK&PL WASHER
8-98059-720-0 03 1 0905-
333 BRACKET; BRK AIR PIPE
(B)
1-47477-045-0 01 1 0710-
333 BRACKET; BRK AIR PIPE
(A)
1-79907-131-0 01 1 0710-0801
333 BRACKET; BRK AIR PIPE
(A)
1-79907-150-0 01 1 0802-

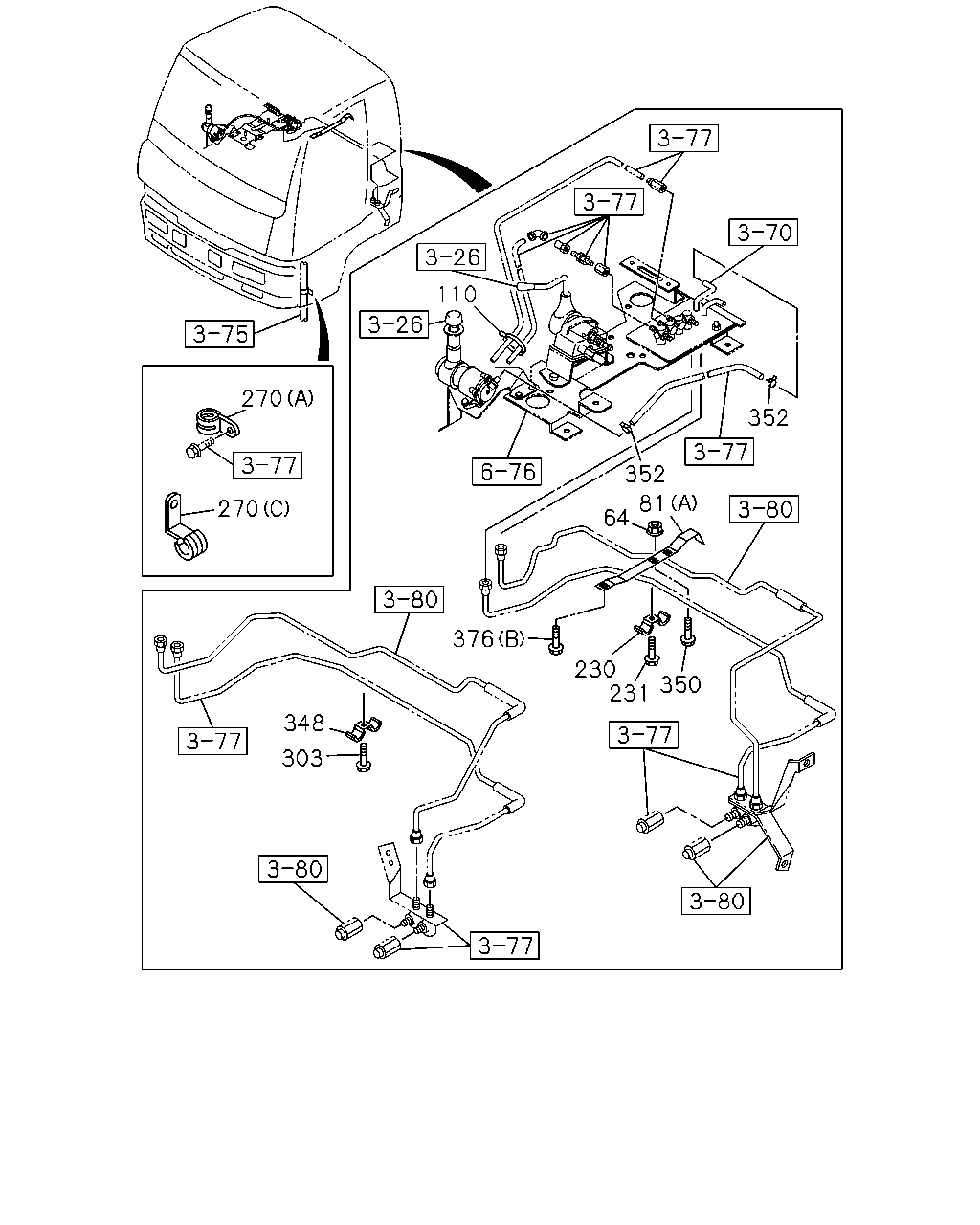

çizim 122228
110 352 352 81 64 230 231 350 303 348 376 270 270
BalonParca AdiParca NoAdetTipApplied Date
64 NUT; CLIP
M8 FLANGE
0-91180-108-0 01 1 0710-
81 BRACKET; CLIP
(E)
8-98052-413-0 01 1 0806-
81 BRACKET; CLIP
(F)
8-98052-414-0 01 1 0806-
81 BRACKET; CLIP
(G)
8-98052-415-0 01 1 0806-
81 BRACKET; CLIP
(D) W/STUD M8X20
1-47471-209-0 02 1 0710-0805
81 BRACKET; CLIP
(H)
8-98052-412-0 01 1 0806-
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0710-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 03 1 0710-0805
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0806-
81 BRACKET; CLIP
(C)
1-47479-381-2 03 1 0710-0805
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0806-
110 CLIP; BAND,NYLON TUBE
L=140
5-09707-031-1 01 1 0710-
230 CLIP; PIPE,AIR
ID=11 & 9 L=15 & 15
1-09700-062-0 02 1 0710-
231 BOLT; CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0710-
270 CLIP; NYLON TUBE
(C) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0710-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0710-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 03 1 0710-
303 BOLT; PIPE CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0710-
348 CLIP; AIR PIPE
ID=9 & 9 L=15 & 15
1-09700-061-0 02 1 0710-
350 BOLT; PIPE CLIP
M8X20.5 W/LK&PL WASHER
8-94279-207-0 01 1 0710-
352 CLIP; EXH HOSE
ID=14
8-94238-572-0 02 1 0710-
376 BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0 02 1 0710-
376 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0710-

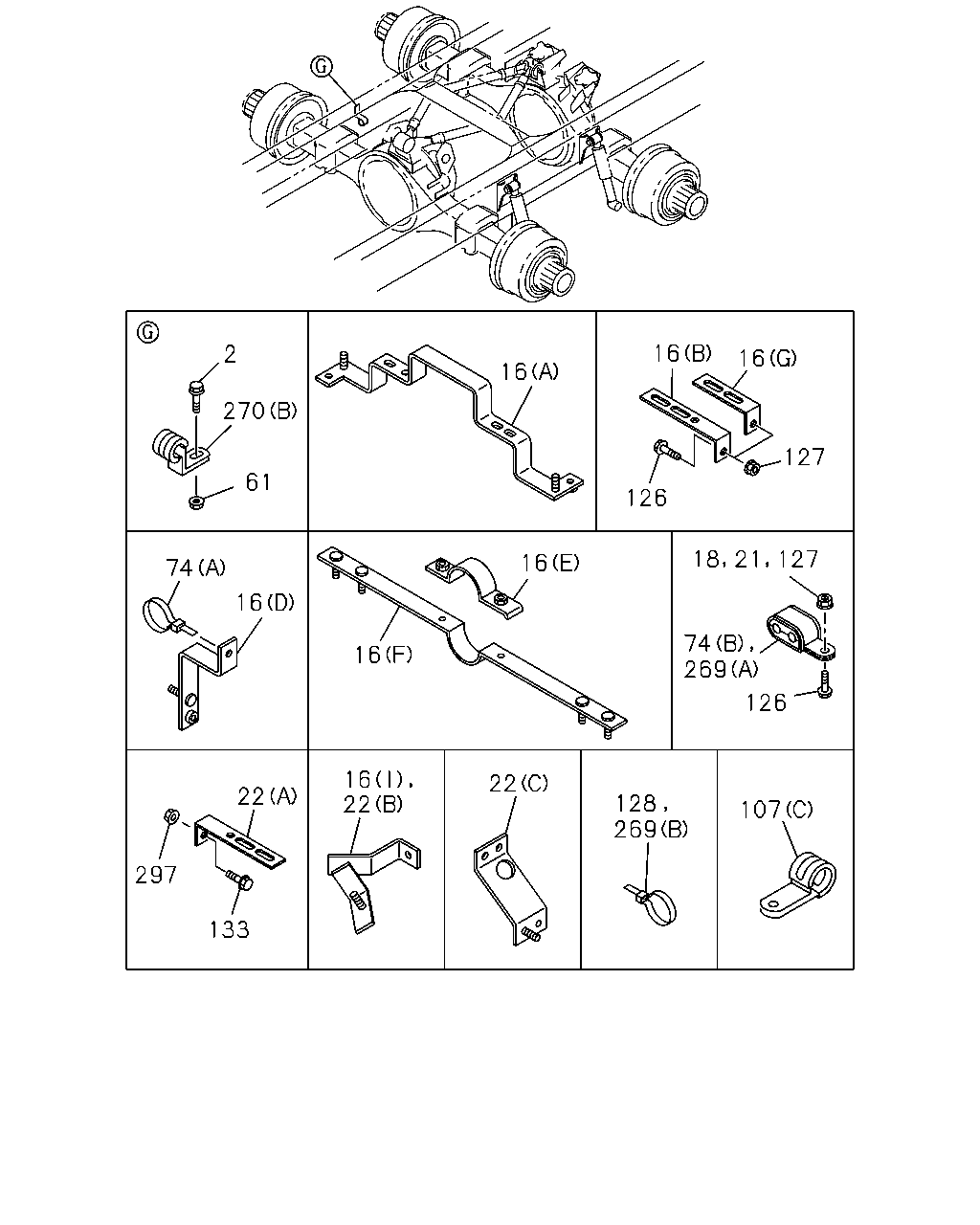

çizim 122592
16 2 16 16 270 127 61 126 18 127 16 74 16 74 269 16 126 16 22 22 22 128 269 107 297 133 21
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0 02 1 0710-
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 07 1 0710-0711
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 06 1 0712-
16 BRACKET; PIPE CLIP
(H)
1-47479-554-0 01 1 0710-
16 BRACKET; PIPE CLIP
(E)
1-47479-546-0 02 1 0710-
16 BRACKET; PIPE CLIP
(C)
1-47479-693-0 02 1 0710-
16 BRACKET; PIPE CLIP
(F)
1-47479-720-0 02 1 0710-
16 BRACKET; PIPE CLIP
(D)
1-47479-721-0 01 1 0710-0711
16 BRACKET; PIPE CLIP
(I)
1-47471-091-0 01 1 0712-
16 BRACKET; PIPE CLIP
(A)
1-47479-898-0 02 1 0710-
16 BRACKET; PIPE CLIP
(G) L=80 H=30
8-97617-944-0 01 1 0710-
18 NUT; CLIP
M8 FLANGE
0-91180-108-0 03 1 0710-
18 NUT; CLIP
M8 FLANGE
0-91180-108-0 03 1 0710-
21 NUT; CLIP
M8 FLANGE
0-91180-108-0 03 1 0710-
21 NUT; CLIP
M8 FLANGE
0-91180-108-0 06 1 0710-
22 BRACKET; CLIP
(B)
1-47471-091-0 01 1 0710-0711
22 BRACKET; CLIP
(C)
1-47479-722-1 01 1 0712-
22 BRACKET; CLIP
(A) L=100 H=30
1-47477-645-2 06 1 0710-0711
22 BRACKET; CLIP
(A) L=100 H=30
1-47477-645-2 04 1 0712-
61 NUT; CLIP FIX
M8 FLANGE
0-91180-108-0 01 1 0710-
74 CLIP; NYLON TUBE
(B) ID=11X2 L=42
1-09701-306-0 03 1 0710-
74 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 11 1 0710-0711
74 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 10 1 0712-
107 CLIP; NYLON TUBE
(C) ID=28 L=40
1-09700-995-1 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=31 H=30 L=35
1-09700-994-0 02 1 0710-
107 CLIP; NYLON TUBE
(C) ID=25 L=50
1-09701-019-0 01 1 0710-
107 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 13 1 0710-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 07 1 0710-0711
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0712-
126 BOLT; CLIP BRKT
M8X12 FLANGE
0-28050-812-0 04 1 0710-
126 BOLT; CLIP BRKT
M8X25 FLANGE
0-28650-825-0 04 1 0710-
126 BOLT; CLIP BRKT
M8X30 FLANGE
0-28650-830-0 01 1 0710-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0710-0711
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0712-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0712-
126 BOLT; CLIP BRKT
M8X35 FLANGE
0-28650-835-0 02 1 0710-0711
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 09 1 0710-0711
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 08 1 0712-
127 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 01 1 0710-
128 CLIP; NYLON TUBE
L=350
1-09707-183-0 07 1 0710-0711
128 CLIP; NYLON TUBE
L=350
1-09707-183-0 11 1 0712-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 05 1 0806-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0710-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 03 1 0710-0805
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0710-0711
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 04 1 0712-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 10 1 0710-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0710-
269 CLIP; BAND,NYLON TUBE
(A) ID=11X2 L=42
1-09701-306-0 02 1 0710-
269 CLIP; BAND,NYLON TUBE
(A) ID=11X2 L=42
1-09701-306-0 03 1 0710-
269 CLIP; BAND,NYLON TUBE
(A) ID=11X2 L=42
1-09701-306-0 04 1 0710-
269 CLIP; BAND,NYLON TUBE
(B) L=350
1-09707-183-0 04 1 0710-
269 CLIP; BAND,NYLON TUBE
(B) L=350
1-09707-183-0 05 1 0710-
270 CLIP; NYLON TUBE
(C) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0710-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0710-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 03 1 0710-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0710-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 07 1 0710-0711
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 04 1 0712-

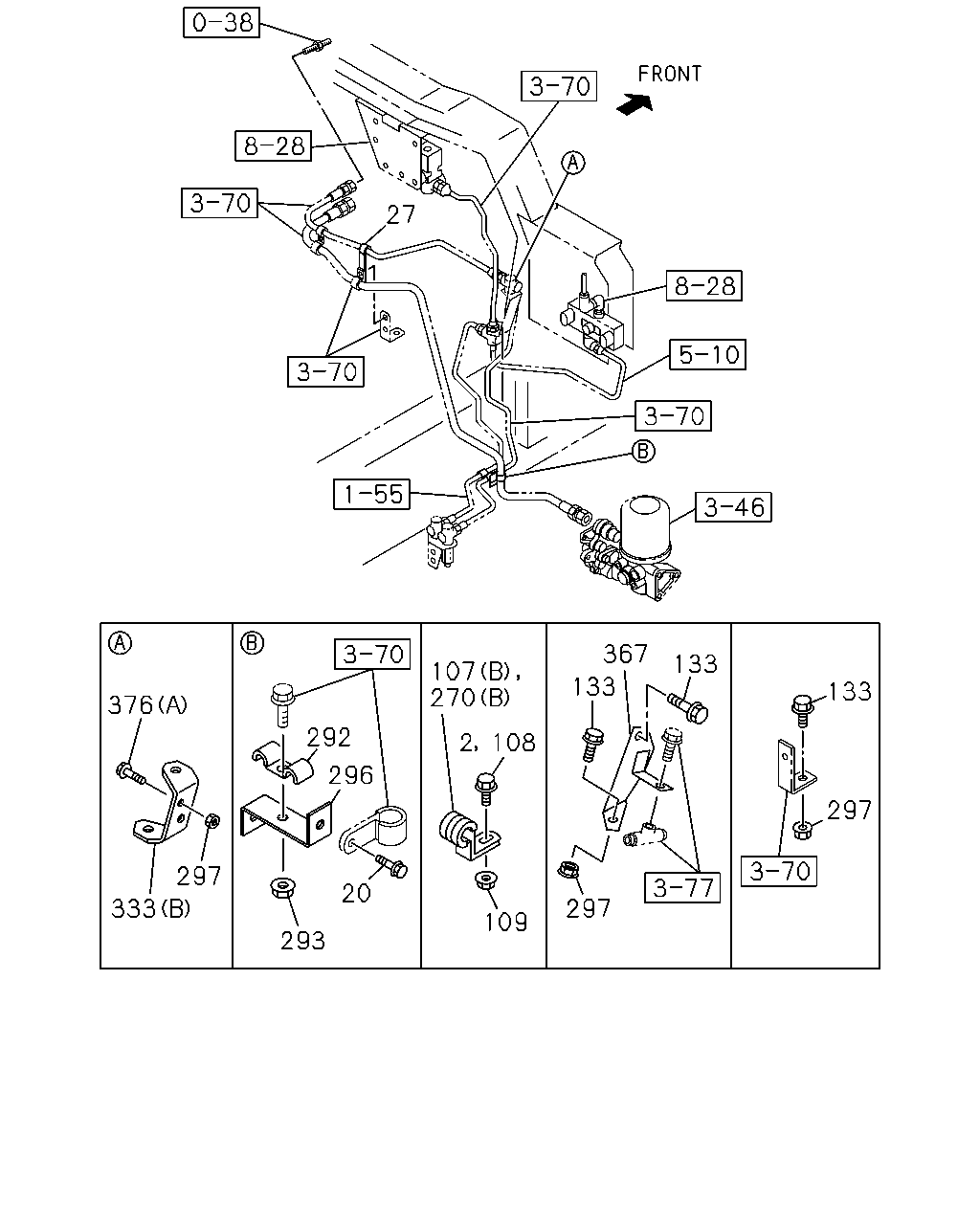

çizim 122719
27 292 296 20 293 297 333 376 107 270 2 108 109 297 133 367 133 133 297
BalonParca AdiParca NoAdetTipApplied Date
2 BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0 02 1 0710-
20 BOLT; CLIP
M8X20 FLANGE
0-28650-820-0 01 1 0710-
27 CLIP; FLEX HOSE
ID=11 L=50
0-95235-085-0 01 1 0710-
107 CLIP; NYLON TUBE
(C) ID=28 L=40
1-09700-995-1 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=31 H=30 L=35
1-09700-994-0 02 1 0710-
107 CLIP; NYLON TUBE
(C) ID=25 L=50
1-09701-019-0 01 1 0710-
107 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 13 1 0710-
108 BOLT; TUBE CLIP
M8X20 FLANGE
0-28650-820-0 01 1 0710-
108 BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0 09 1 0710-
109 NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0 01 1 0710-
109 NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0 04 1 0710-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 05 1 0806-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0710-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 03 1 0710-0805
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0710-0711
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 04 1 0712-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 10 1 0710-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0710-
270 CLIP; NYLON TUBE
(C) ID=27.5 H=23 L=24
1-09700-863-0 01 1 0710-
270 CLIP; NYLON TUBE
(A) ID=28 L=40
1-09700-995-1 01 1 0710-
270 CLIP; NYLON TUBE
(B) ID=16 H=25 L=25
1-09701-162-0 03 1 0710-
292 CLIP; AIR PIPE
ID=7 & 7 L=17.5 & 17.5
1-09700-745-0 01 1 0710-
293 NUT; CLIP
M8 FLANGE
0-91180-108-0 01 1 0710-
296 BRACKET; CLIP 1-47479-698-0 01 1 0710-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0710-
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 07 1 0710-0711
297 NUT; BRKT
M8 FLANGE
0-91180-108-0 04 1 0712-
333 BRACKET; BRK AIR PIPE
(B)
1-47477-045-0 01 1 0710-
333 BRACKET; BRK AIR PIPE
(A)
1-79907-131-0 01 1 0710-0801
333 BRACKET; BRK AIR PIPE
(A)
1-79907-150-0 01 1 0802-
367 BRACKET ASM 1-47479-692-1 01 1 0710-
376 BOLT; BRKT
(A) M8X20 FLANGE
0-28650-820-0 02 1 0710-
376 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 0710-

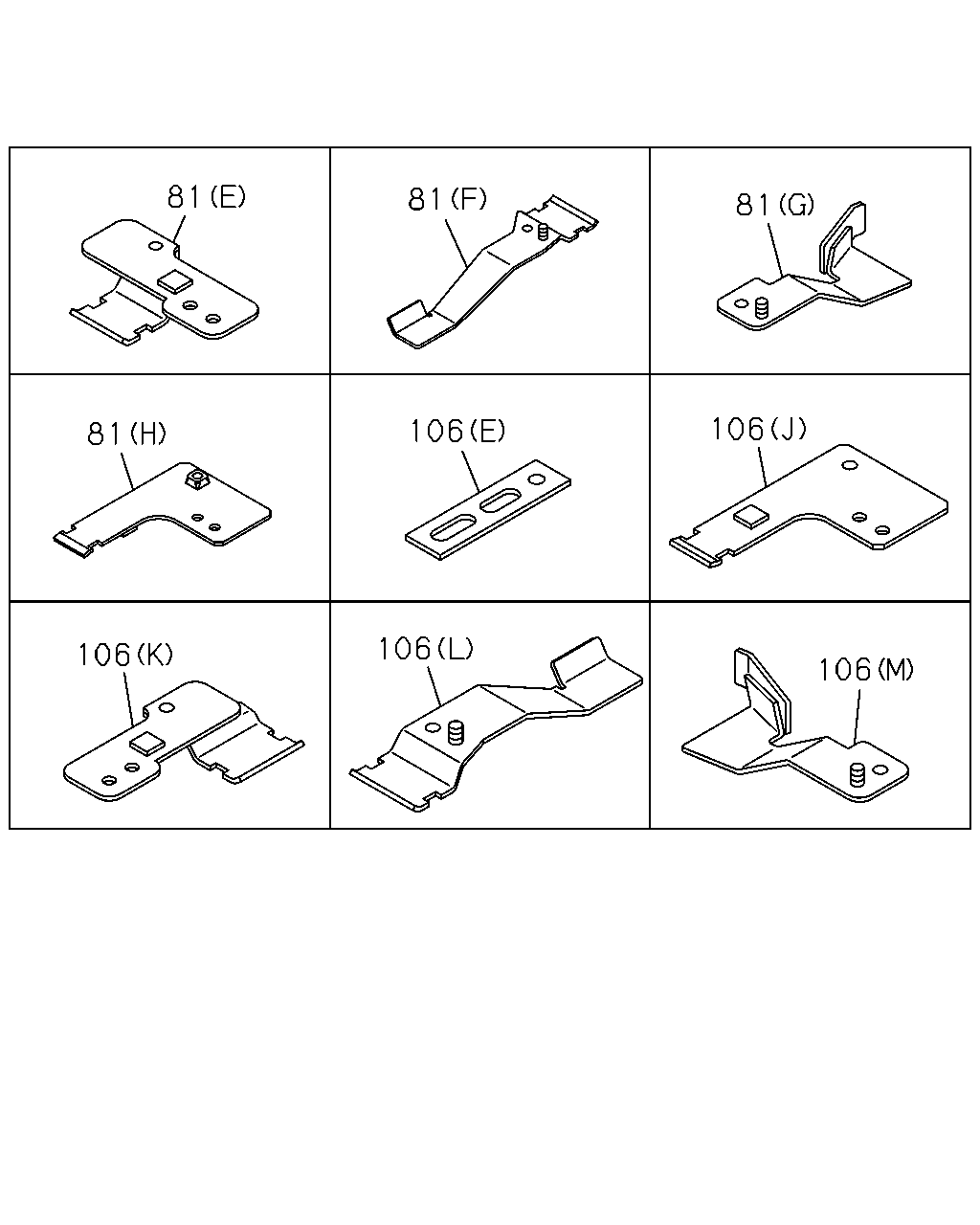

çizim 122721
81 81 81 106 106 81 106 106 106
BalonParca AdiParca NoAdetTipApplied Date
81 BRACKET; CLIP
(E)
8-98052-413-0 01 1 0806-
81 BRACKET; CLIP
(F)
8-98052-414-0 01 1 0806-
81 BRACKET; CLIP
(G)
8-98052-415-0 01 1 0806-
81 BRACKET; CLIP
(D) W/STUD M8X20
1-47471-209-0 02 1 0710-0805
81 BRACKET; CLIP
(H)
8-98052-412-0 01 1 0806-
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0710-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 03 1 0710-0805
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0806-
81 BRACKET; CLIP
(C)
1-47479-381-2 03 1 0710-0805
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0806-
106 BRACKET; TUBE CLIP
(K)
8-98052-409-0 01 1 0806-
106 BRACKET; TUBE CLIP
(L)
8-98052-410-0 01 1 0806-
106 BRACKET; TUBE CLIP
(M)
8-98052-411-0 01 1 0806-
106 BRACKET; TUBE CLIP
(F)
8-98097-834-0 01 1 0710-
106 BRACKET; TUBE CLIP
(G)
1-47471-060-0 01 1 0710-
106 BRACKET; TUBE CLIP
(B) W/STUD M8X20
1-47471-209-0 02 1 0710-0805
106 BRACKET; TUBE CLIP
(J)
8-98052-408-0 01 1 0806-1412
106 BRACKET; TUBE CLIP
(J)
8-98297-188-0 01 1 1501-
106 BRACKET; TUBE CLIP
(E)
1-47477-514-3 01 1 0710-
106 BRACKET; TUBE CLIP
(A) L=100 H=30
1-47477-645-2 04 1 0710-
106 BRACKET; TUBE CLIP
(H)
1-47479-381-2 01 1 0710-
106 BRACKET; TUBE CLIP
(I)
1-47479-553-0 01 1 0710-
106 BRACKET; TUBE CLIP
(C)
1-47479-754-0 01 1 0710-
106 BRACKET; TUBE CLIP
(D) L=120 H=35
1-82699-970-0 01 1 0710-0905
106 BRACKET; TUBE CLIP
(D)
1-82698-358-0 01 1 0906-

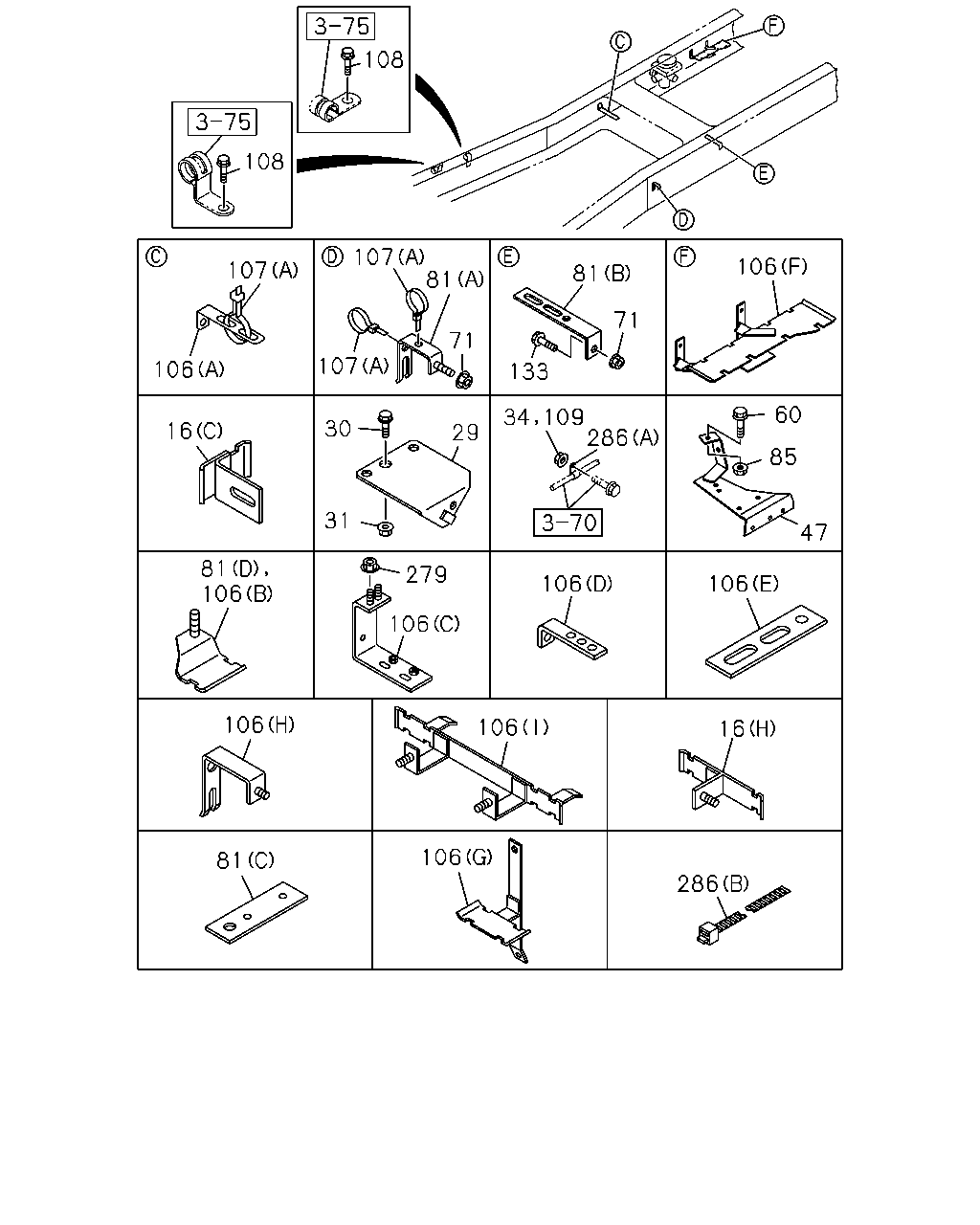

çizim 193009
108 108 107 81 106 107 81 71 71 107 106 133 60 286 30 16 29 85 31 47 81 106 279 106 106 106 106 106 16 106 81 286 34 109
BalonParca AdiParca NoAdetTipApplied Date
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 07 1 0710-0711
16 BRACKET; PIPE CLIP
(B) L=100 H=30
1-47477-645-2 06 1 0712-
16 BRACKET; PIPE CLIP
(H)
1-47479-554-0 01 1 0710-
16 BRACKET; PIPE CLIP
(E)
1-47479-546-0 02 1 0710-
16 BRACKET; PIPE CLIP
(C)
1-47479-693-0 02 1 0710-
16 BRACKET; PIPE CLIP
(F)
1-47479-720-0 02 1 0710-
16 BRACKET; PIPE CLIP
(D)
1-47479-721-0 01 1 0710-0711
16 BRACKET; PIPE CLIP
(I)
1-47471-091-0 01 1 0712-
16 BRACKET; PIPE CLIP
(A)
1-47479-898-0 02 1 0710-
16 BRACKET; PIPE CLIP
(G) L=80 H=30
8-97617-944-0 01 1 0710-
29 BRACKET; CLIP,AIR PIPE 1-47479-408-0 01 1 0710-
30 BOLT; CLIP BRKT
M10X25 FLANGE
0-28651-025-0 01 1 0710-
31 NUT; CLIP BRKT
M10 FLANGE
0-91180-210-0 01 1 0710-
34 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0710-0711
47 BRACKET; PIPE CLIP 1-47479-325-0 01 1 0710-
60 BOLT; CLIP FIX
M8X30 FLANGE
0-28650-830-0 02 1 0710-
71 NUT; BRKT
M8 FLANGE
0-91180-108-0 08 1 0710-0805
71 NUT; BRKT
M8 FLANGE
0-91180-108-0 06 1 0806-
81 BRACKET; CLIP
(E)
8-98052-413-0 01 1 0806-
81 BRACKET; CLIP
(F)
8-98052-414-0 01 1 0806-
81 BRACKET; CLIP
(G)
8-98052-415-0 01 1 0806-
81 BRACKET; CLIP
(D) W/STUD M8X20
1-47471-209-0 02 1 0710-0805
81 BRACKET; CLIP
(H)
8-98052-412-0 01 1 0806-
81 BRACKET; CLIP
(A)
1-47477-483-0 01 1 0710-
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 03 1 0710-0805
81 BRACKET; CLIP
(B) L=100 H=30
1-47477-645-2 04 1 0806-
81 BRACKET; CLIP
(C)
1-47479-381-2 03 1 0710-0805
81 BRACKET; CLIP
(C)
1-47479-381-2 02 1 0806-
85 NUT; CLIP BRKT
M8 FLANGE
0-91180-108-0 02 1 0710-
106 BRACKET; TUBE CLIP
(K)
8-98052-409-0 01 1 0806-
106 BRACKET; TUBE CLIP
(L)
8-98052-410-0 01 1 0806-
106 BRACKET; TUBE CLIP
(M)
8-98052-411-0 01 1 0806-
106 BRACKET; TUBE CLIP
(F)
8-98097-834-0 01 1 0710-
106 BRACKET; TUBE CLIP
(G)
1-47471-060-0 01 1 0710-
106 BRACKET; TUBE CLIP
(B) W/STUD M8X20
1-47471-209-0 02 1 0710-0805
106 BRACKET; TUBE CLIP
(J)
8-98052-408-0 01 1 0806-1412
106 BRACKET; TUBE CLIP
(J)
8-98297-188-0 01 1 1501-
106 BRACKET; TUBE CLIP
(E)
1-47477-514-3 01 1 0710-
106 BRACKET; TUBE CLIP
(A) L=100 H=30
1-47477-645-2 04 1 0710-
106 BRACKET; TUBE CLIP
(H)
1-47479-381-2 01 1 0710-
106 BRACKET; TUBE CLIP
(I)
1-47479-553-0 01 1 0710-
106 BRACKET; TUBE CLIP
(C)
1-47479-754-0 01 1 0710-
106 BRACKET; TUBE CLIP
(D) L=120 H=35
1-82699-970-0 01 1 0710-0905
106 BRACKET; TUBE CLIP
(D)
1-82698-358-0 01 1 0906-
107 CLIP; NYLON TUBE
(C) ID=28 L=40
1-09700-995-1 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=35 H=45 L=33
1-09700-947-0 01 1 0710-
107 CLIP; NYLON TUBE
(B) ID=31 H=30 L=35
1-09700-994-0 02 1 0710-
107 CLIP; NYLON TUBE
(C) ID=25 L=50
1-09701-019-0 01 1 0710-
107 CLIP; NYLON TUBE
(A) L=350
1-09707-183-0 13 1 0710-
108 BOLT; TUBE CLIP
M8X20 FLANGE
0-28650-820-0 01 1 0710-
108 BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0 09 1 0710-
109 NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0 01 1 0710-
109 NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0 04 1 0710-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 05 1 0806-
133 BOLT; BRKT
M6X10 FLANGE
0-28050-610-0 01 1 0710-
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0710-0805
133 BOLT; BRKT
M8X20 FLANGE
0-28650-820-0 01 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 03 1 0710-0805
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0806-
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 06 1 0710-0711
133 BOLT; BRKT
M8X25 FLANGE
0-28650-825-0 04 1 0712-
133 BOLT; BRKT
M8X30 FLANGE
0-28650-830-0 10 1 0710-
133 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 0710-
279 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 0710-
279 NUT; BRKT
M8 FLANGE
0-91180-108-0 16 1 0710-0805
279 NUT; BRKT
M8 FLANGE
0-91180-108-0 14 1 0806-
286 CLIP; NYLON TUBE
(A) ID=18 L=28
1-09701-067-0 01 1 0710-
286 CLIP; NYLON TUBE
(B) L=250
1-09707-126-0 02 1 0710-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
