Isuzu WW
▶
TRUCKS
▶
EXZ
▶
11115 - EXZ NZ JAPAN NEW SHORT TERM 2004
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#67294) — 102 parça
◀

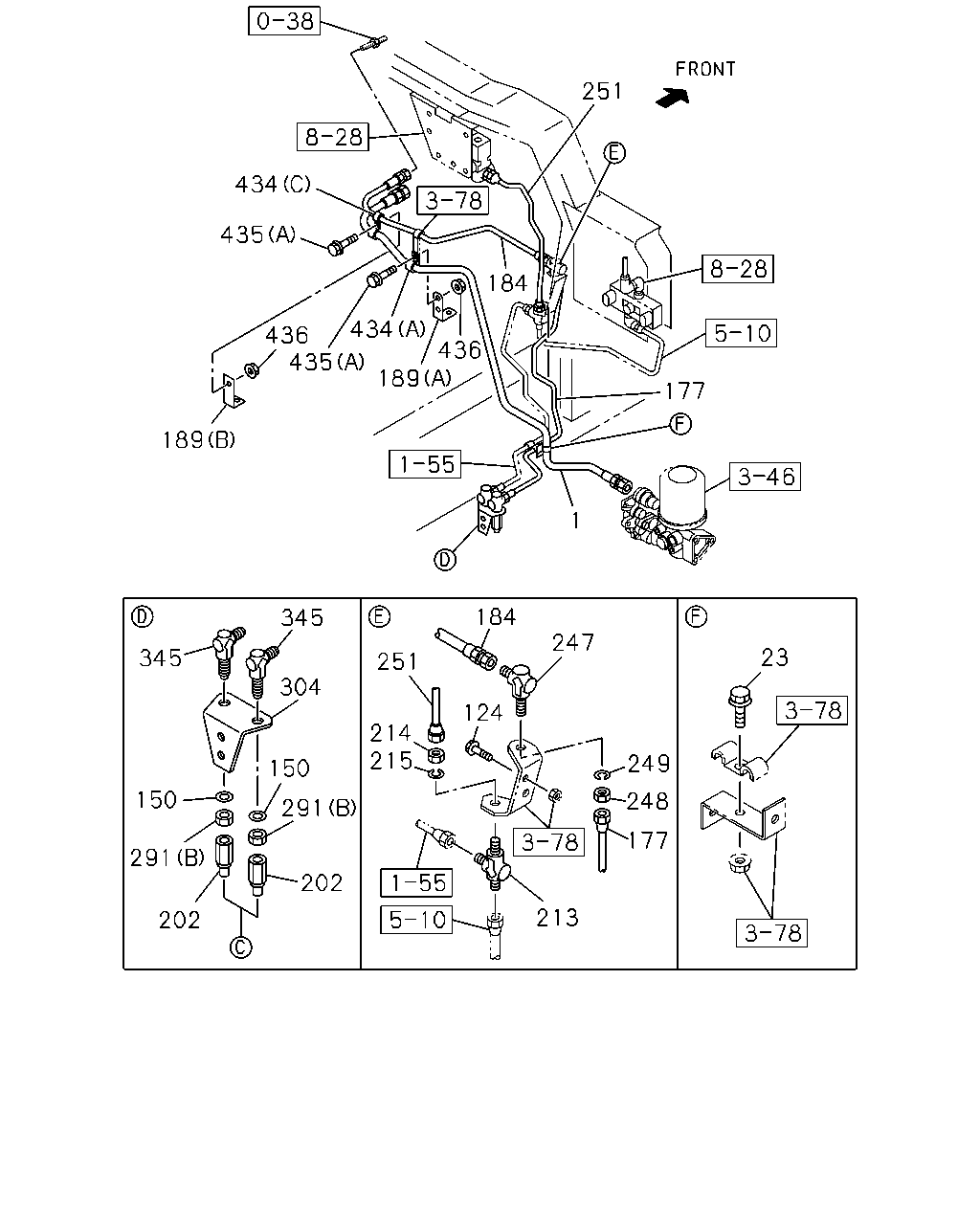

[370A] FRAME SIDE NO.2 (27 parça)

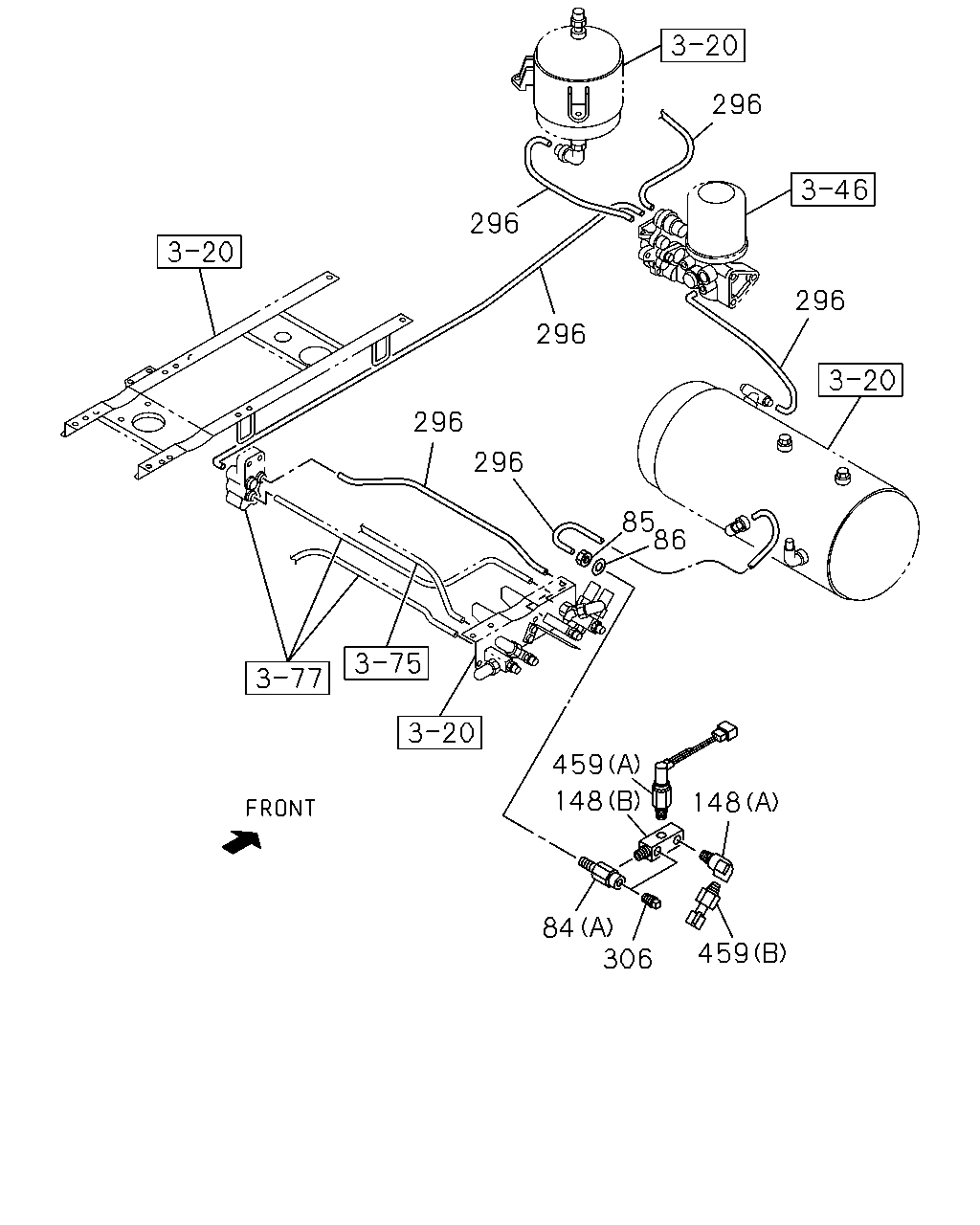

[370A] AIR TANK SIDE (20 parça)

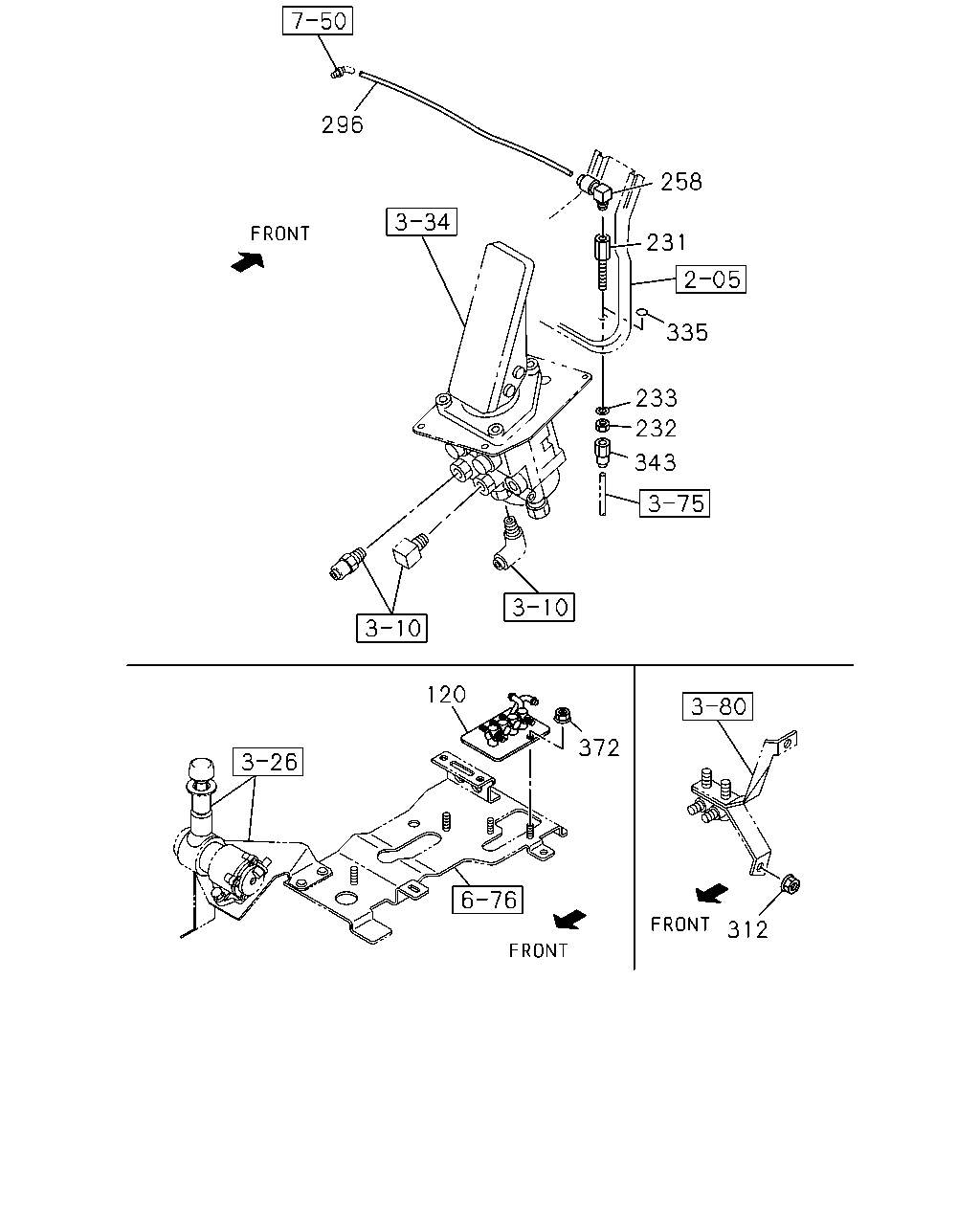

[370A] CAB SIDE (20 parça)

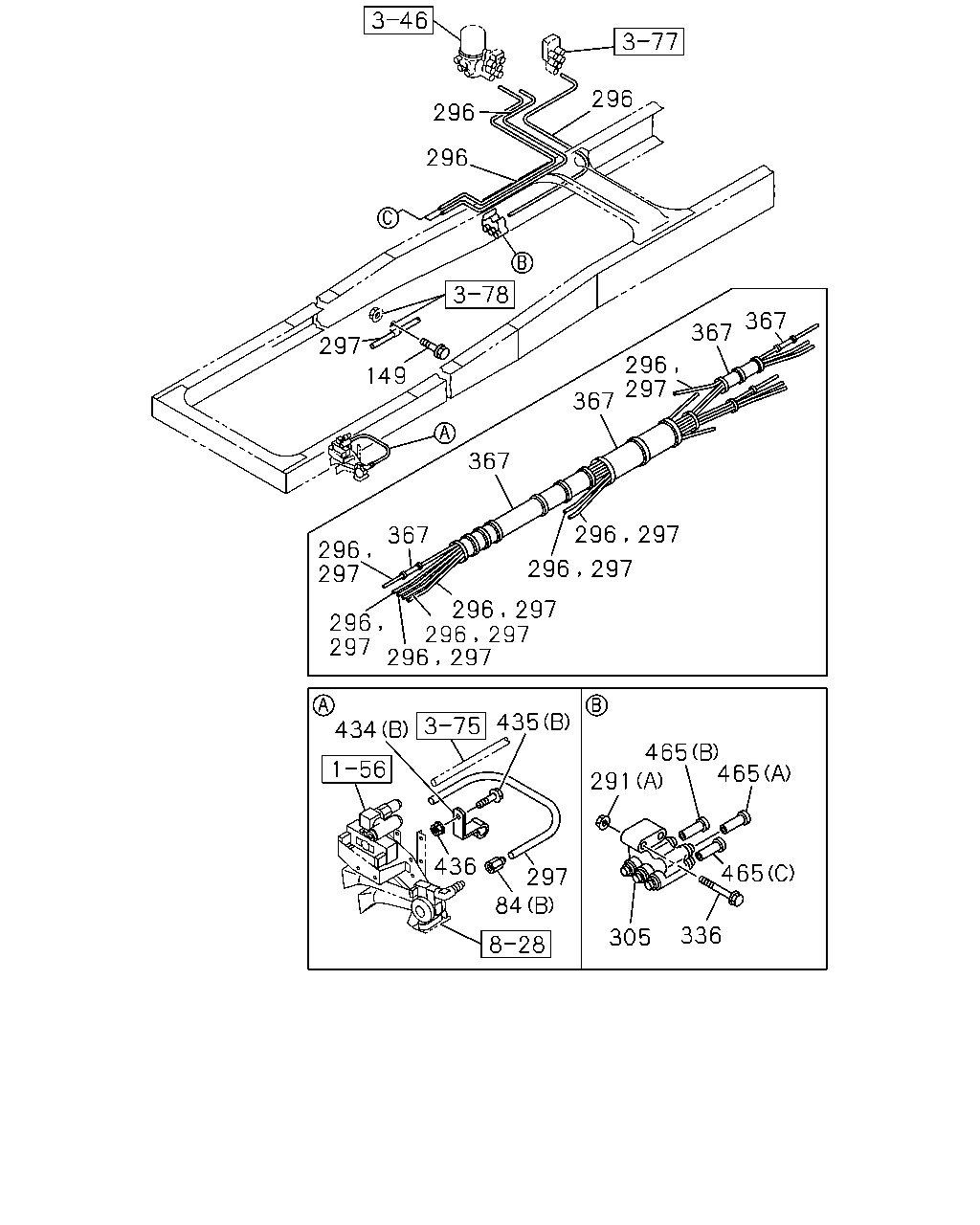

[370A] FRAME SIDE NO.1 (33 parça)

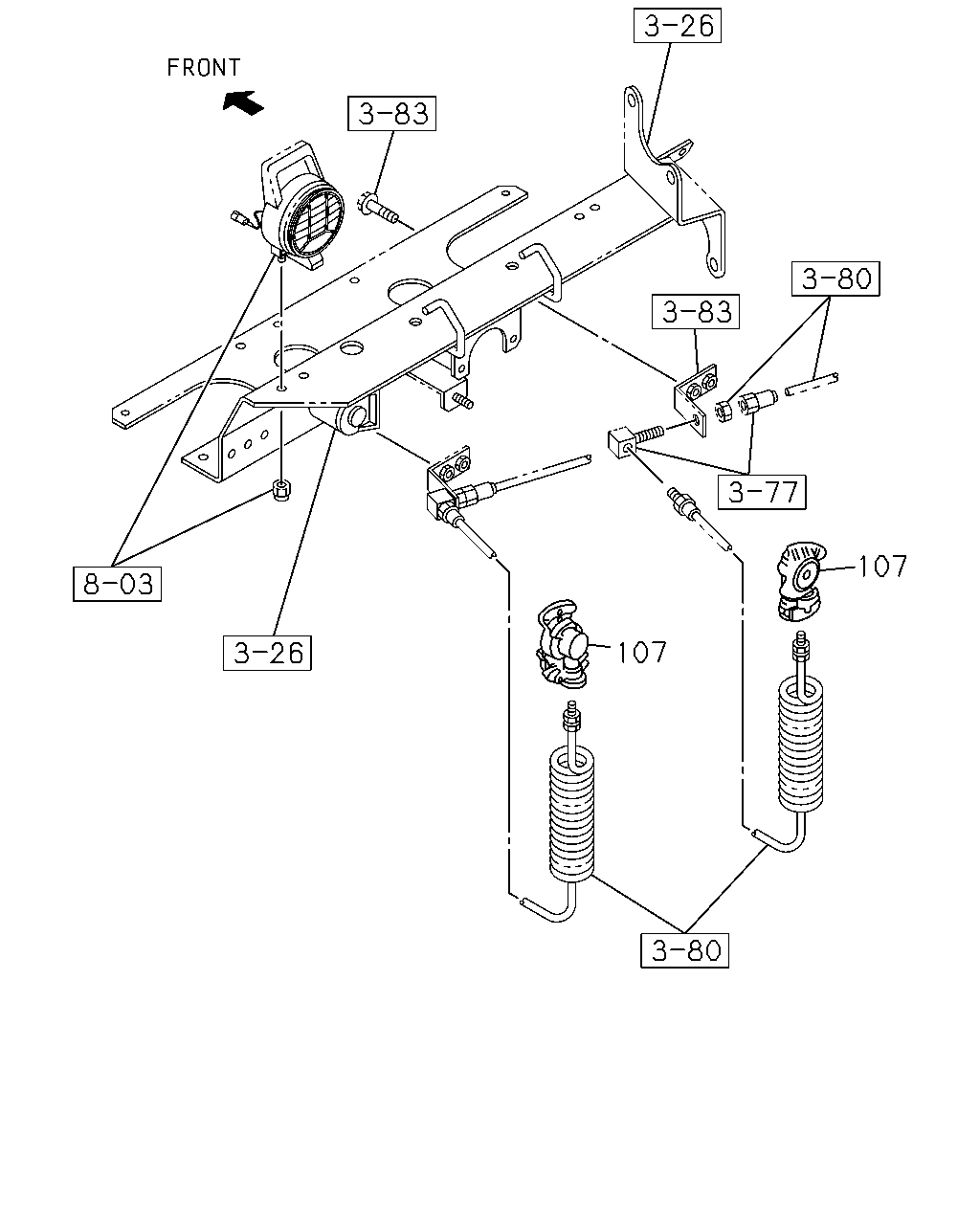

[370A] SERVICE COUPLING (2 parça)
▶
434
435
251
177
184
436
434
436
435
189
345
150
291
202
202
291
150
304
345
184
251
214
215
247
124
249
248
177
213
23
189
1
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
1-09363-903-1
01
1
0710-
23
BOLT; BRKT,AIR PIPE
M8X12 FLANGE
0-28050-812-0
01
1
0710-
124
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
02
1
0710-
150
WASHER; LK,UNION
ID=12.2
0-91510-512-0
02
1
0710-
177
PIPE; AIR,UNION TO UNION
L=650 SERVICED BY L=650
1-47428-810-0
01
1
0710-
184
HOSE; FLEX,AIR GOV
L=780
1-09363-620-0
01
1
0710-
189
BRACKET; FLEX HOSE
(A)
1-47477-337-1
01
1
0710-
189
BRACKET; FLEX HOSE
(B) L=75
1-47478-328-0
01
1
0710-
202
ADAPTER
DIN6 & M12 STRAIGHT
1-09661-379-0
02
1
0710-
213
UNION; AIR PIPE
M12 3WAY
0-92138-906-0
01
1
0710-
214
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
0710-
215
WASHER; LK,UNION,AIR PIPE
ID=12.2
0-91510-512-0
01
1
0710-
247
UNION; AIR PIPE
M12 ELBOW
0-92125-206-0
01
1
0710-
248
NUT; PIPE UNION
M12
9-09840-280-0
01
1
0710-
249
WASHER; LK,PIPE UNION
ID=12.2
0-91510-512-0
01
1
0710-
251
PIPE; AIR,UNION TO MAG VLV
L=375
1-49124-511-0
01
1
0710-
291
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
02
1
0710-
291
NUT; UNION
(B) M12
9-09840-280-0
02
1
0710-
304
BRACKET; UNION
1-47478-359-0
01
1
0710-
345
UNION; AIR PIPE
M12 ELBOW
0-92125-206-0
02
1
0710-
434
CLIP
(B) ID=6 H=20 L=20
1-09700-603-0
01
1
0710-
434
CLIP
(A) ID=24 L=27
1-09700-809-0
03
1
0710-
434
CLIP
(C) ID=12 & 24
1-09701-248-0
01
1
0710-
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
01
1
0710-
435
BOLT; CLIP
(A) M8X20 FLANGE
0-28650-820-0
04
1
0710-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
0710-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
03
1
0710-
296
296
296
296
296
85
86
296
459
148
148
84
306
459
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
84
UNION; NYLON TUBE
(A)
1-09661-092-0
01
1
0710-
84
UNION; NYLON TUBE
(B) DIN6 & M12 STRAIGHT
1-09661-379-0
01
1
0710-
85
NUT; UNION
M18
0-91110-518-0
01
1
0710-
86
WASHER; LK,TUBE UNION
ID=18.2
0-91510-518-0
01
1
0710-
148
CONNECTOR; UNION
(A) PT1/4 2WAY
1-09660-693-0
01
1
1201-
148
CONNECTOR; UNION
(B) PT1/4 4WAY
1-09660-358-0
01
1
0710-1002
148
CONNECTOR; UNION
(B) DIN14 & R1/4 & RC1/4
1-09661-729-0
01
1
1003-1112
148
CONNECTOR; UNION
(B) PT1/4 4WAY
1-09660-358-0
01
1
1201-
148
CONNECTOR; UNION
(A) PT1/4 2WAY
1-09660-693-0
01
1
0710-1002
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0710-1109
296
TUBE; NYLON
DRIVER ISRINGHAUSEN SEAT(SJA) L=1200 OD=6
1-09366-256-1
01
1
1110-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0710-
306
PLUG; NYLON TUBE
PT1/4
9-99204-513-0
02
1
0710-1002
306
PLUG; NYLON TUBE
PT1/4
9-99204-513-0
01
1
1003-1112
306
PLUG; NYLON TUBE
PT1/4
9-99204-513-0
02
1
1201-
459
SWITCH; PRESS
(A)
1-48340-065-0
01
1
0710-
459
SWITCH; PRESS
(B) THREAD R1/4
1-80220-023-1
01
1
0710-
296
258
231
335
233
232
343
120
372
312
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
120
CONNECTOR; AIR PIPE
1-47470-604-0
01
1
0710-
231
UNION; AIR PIPE
PT1/8 & M10 STRAIGHT
1-09656-713-2
01
1
0710-1109
231
UNION; AIR PIPE
DRIVER ISRINGHAUSEN SEAT(SJA) PT1/8 & M10 STRAIGHT
1-09656-713-2
01
1
1110-
232
NUT; UNION,AIR PIPE
M10 H=8
1-09400-029-0
01
1
0710-1109
232
NUT; UNION,AIR PIPE
DRIVER ISRINGHAUSEN SEAT(SJA) M10 H=8
1-09400-029-0
01
1
1110-
233
WASHER; LK,UNION,AIR PIPE
ID=10.2
0-91510-510-0
01
1
0710-1109
233
WASHER; LK,UNION,AIR PIPE
DRIVER ISRINGHAUSEN SEAT(SJA) ID=10.2
0-91510-510-0
01
1
1110-
258
CONNECTOR; NYLON TUBE
TRI LC6X4-R1/8
1-09660-760-1
01
1
0710-1109
258
CONNECTOR; NYLON TUBE
DRIVER ISRINGHAUSEN SEAT(SJA) TRI LC6X4-R1/8
1-09660-760-1
01
1
1110-
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0710-1109
296
TUBE; NYLON
DRIVER ISRINGHAUSEN SEAT(SJA) L=1200 OD=6
1-09366-256-1
01
1
1110-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0710-
312
NUT; UNION
M8
0-91110-508-0
01
1
0710-
335
SEAL; UNION
CHEAPER CAB(WY1) OD=30 BLACK
1-76798-035-0
01
1
1111-
343
UNION; NYLON TUBE
DIN6 & M10 STRAIGHT
1-09661-382-0
01
1
0710-1109
343
UNION; NYLON TUBE
DRIVER ISRINGHAUSEN SEAT(SJA) DIN6 & M10 STRAIGHT
1-09661-382-0
01
1
1110-
372
NUT
M8 FLANGE
0-91180-108-0
02
1
0710-
296
296
296
297
149
367
367
296
367
367
297
296
297
297
296
367
296
297
296
297
296
297
296
297
296
297
434
435
436
297
84
305
336
465
465
465
291
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
84
UNION; NYLON TUBE
(A)
1-09661-092-0
01
1
0710-
84
UNION; NYLON TUBE
(B) DIN6 & M12 STRAIGHT
1-09661-379-0
01
1
0710-
149
BOLT; TUBE CLIP
M8X25 FLANGE
0-28650-825-0
01
1
0710-
291
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
02
1
0710-
291
NUT; UNION
(B) M12
9-09840-280-0
02
1
0710-
296
TUBE; NYLON
L=1200 OD=6
1-09366-256-1
01
1
0710-1109
296
TUBE; NYLON
DRIVER ISRINGHAUSEN SEAT(SJA) L=1200 OD=6
1-09366-256-1
01
1
1110-
296
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0710-
296
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0710-
297
TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0
AR
1
0710-
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0710-
305
UNION ASM; NYLON TUBE
1-09661-613-1
01
1
0710-
336
BOLT; PIPE UNION
M8X70 FLANGE
0-28050-870-0
02
1
0710-0906
336
BOLT; PIPE UNION
M8X60 FLANGE
0-28050-860-0
02
1
0907-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0
AR
1
0710-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0710-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0
AR
1
0710-
434
CLIP
(B) ID=6 H=20 L=20
1-09700-603-0
01
1
0710-
434
CLIP
(A) ID=24 L=27
1-09700-809-0
03
1
0710-
434
CLIP
(C) ID=12 & 24
1-09701-248-0
01
1
0710-
435
BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0
01
1
0710-
435
BOLT; CLIP
(A) M8X20 FLANGE
0-28650-820-0
04
1
0710-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
0710-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
03
1
0710-
465
PLUG
(A) OD=6 L=27
1-09661-615-0
01
1
0710-1110
465
PLUG
EXC. BRAKE SYSTEM RETARDER HEAVY DUTY<TCC> (A) OD=6 L=27
1-09661-615-0
01
1
0710-1110
465
PLUG
(A) OD=6 L=27
1-09661-615-0
01
1
1111-
465
PLUG
EXC. BRAKE SYSTEM RETARDER HEAVY DUTY<TCC> (A) OD=6 L=27
1-09661-615-0
01
1
1111-
465
PLUG
CHEAPER CAB(WY1) (A) OD=6 L=27
1-09661-615-0
01
1
1111-
465
PLUG
(B) OD=8 PLASTIC
1-09661-616-0
01
1
0710-
465
PLUG
(C) OD=12
1-09661-617-0
01
1
0710-
107
107
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
107
COUPLING; SERVICE
EMERGENCY
1-47478-210-0
01
1
0710-
107
COUPLING; SERVICE
SERVICE
1-47478-211-0
01
1
0710-
