Isuzu WW
▶
TRUCKS
▶
EXZ
▶
11115 - EXZ NZ JAPAN NEW SHORT TERM 2004
▶
3 - Brakes, Brake System
▶
3-26 - TRAILER CONTROL
▶
3-26 — TRAILER CONTROL
(#67288) — 97 parça
◀

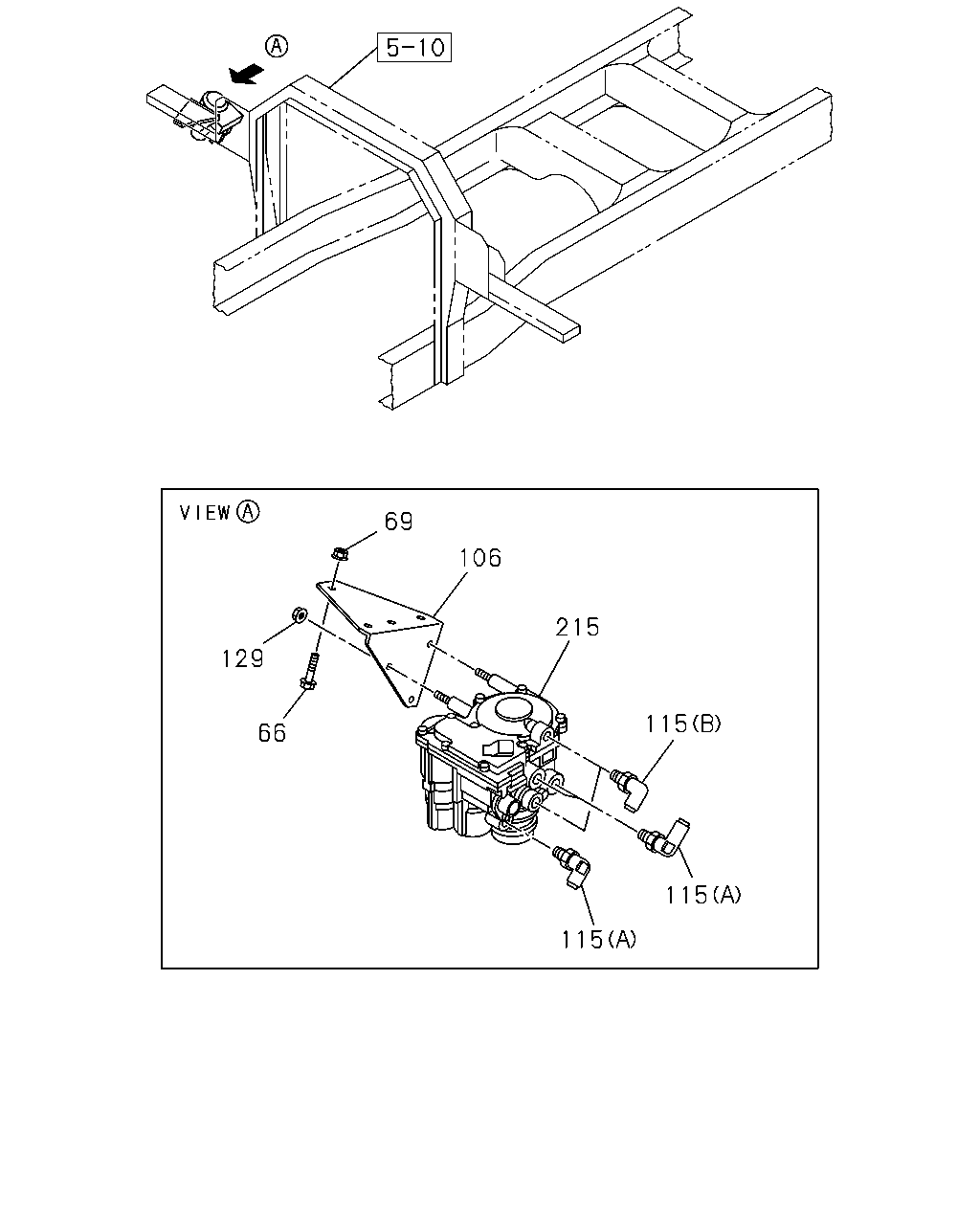

[326A] FRAME SIDE NO.1 (10 parça)

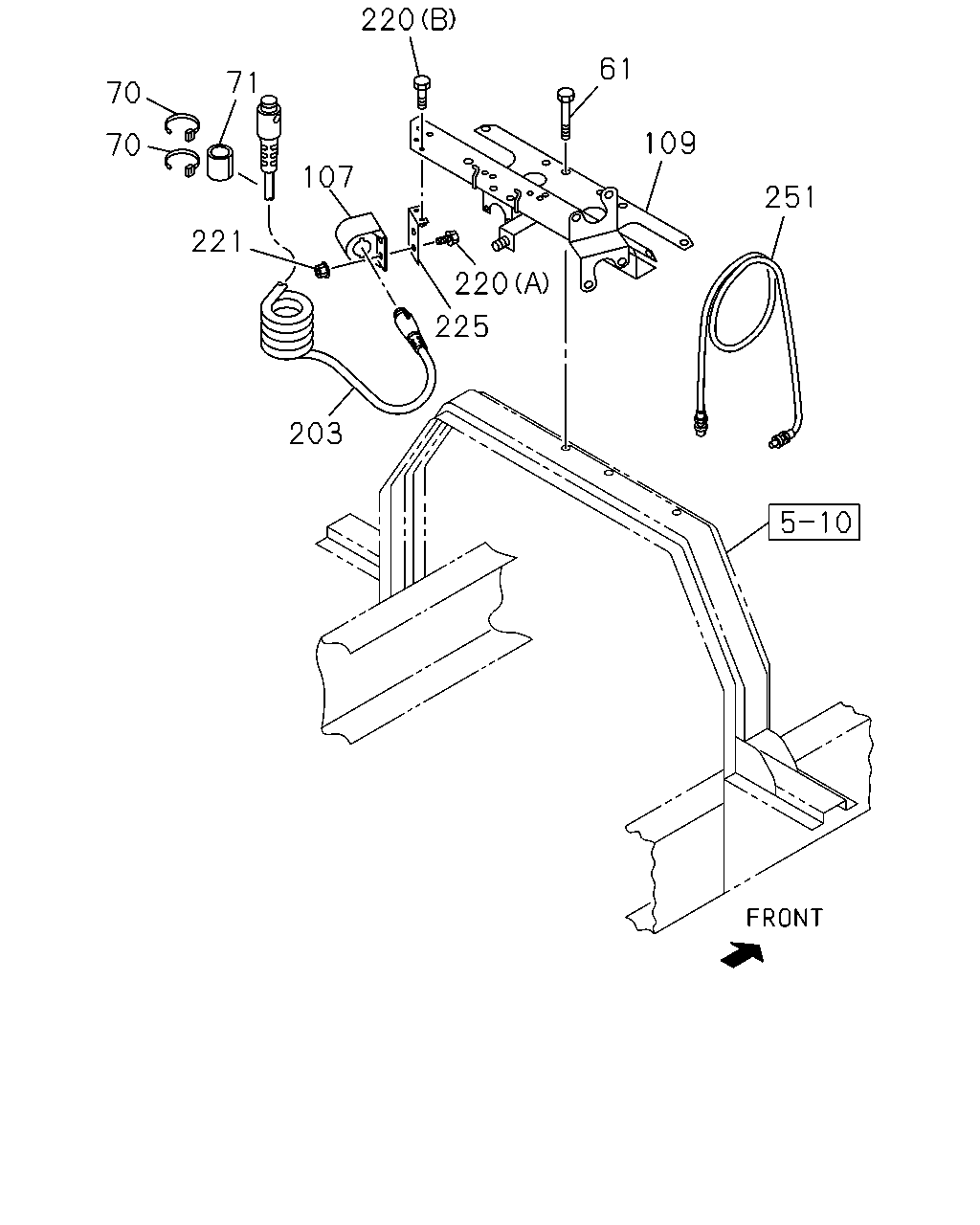

[326A] FRAME SIDE NO.2 (12 parça)

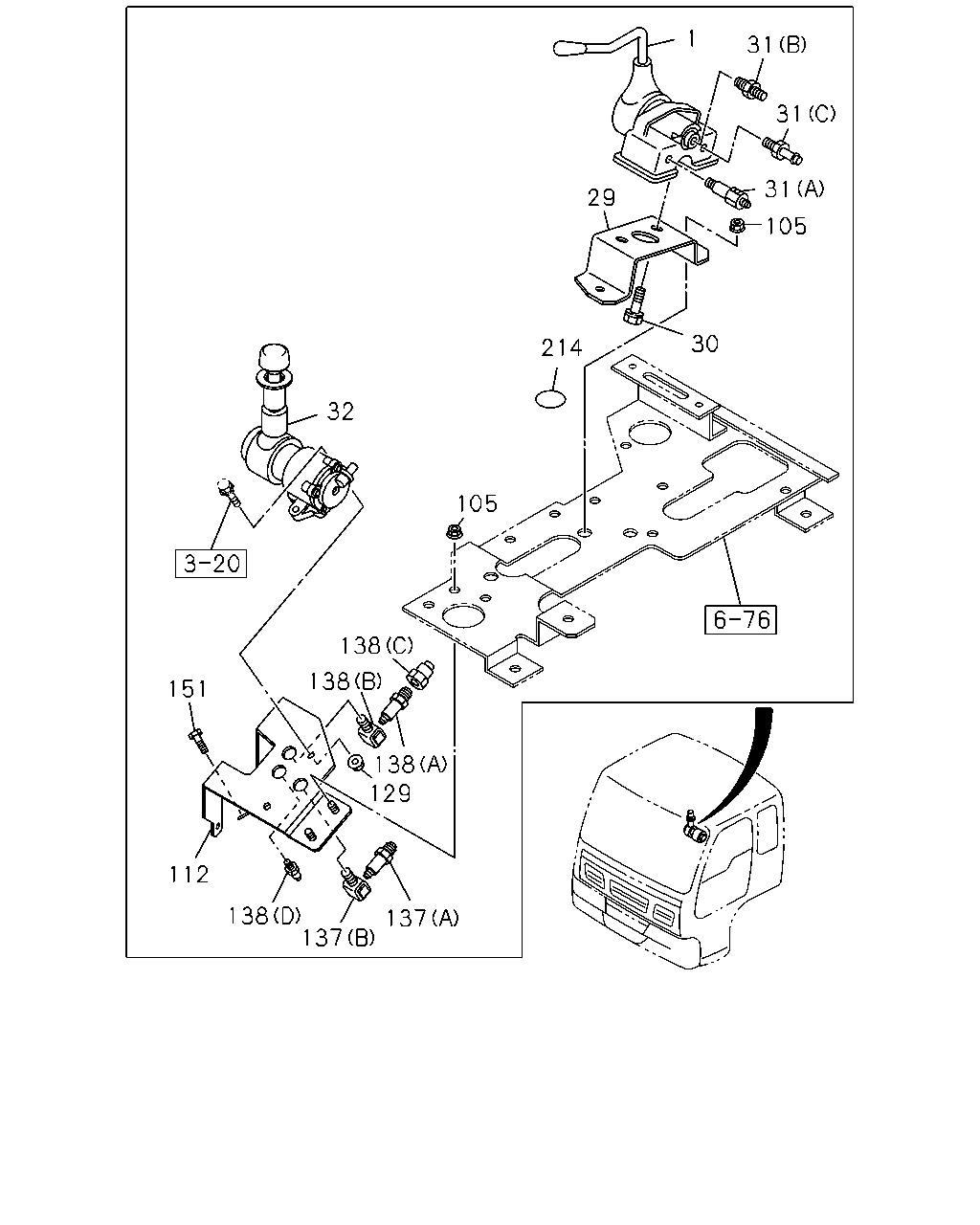

[326A] FIXING;CAB SIDE (19 parça)

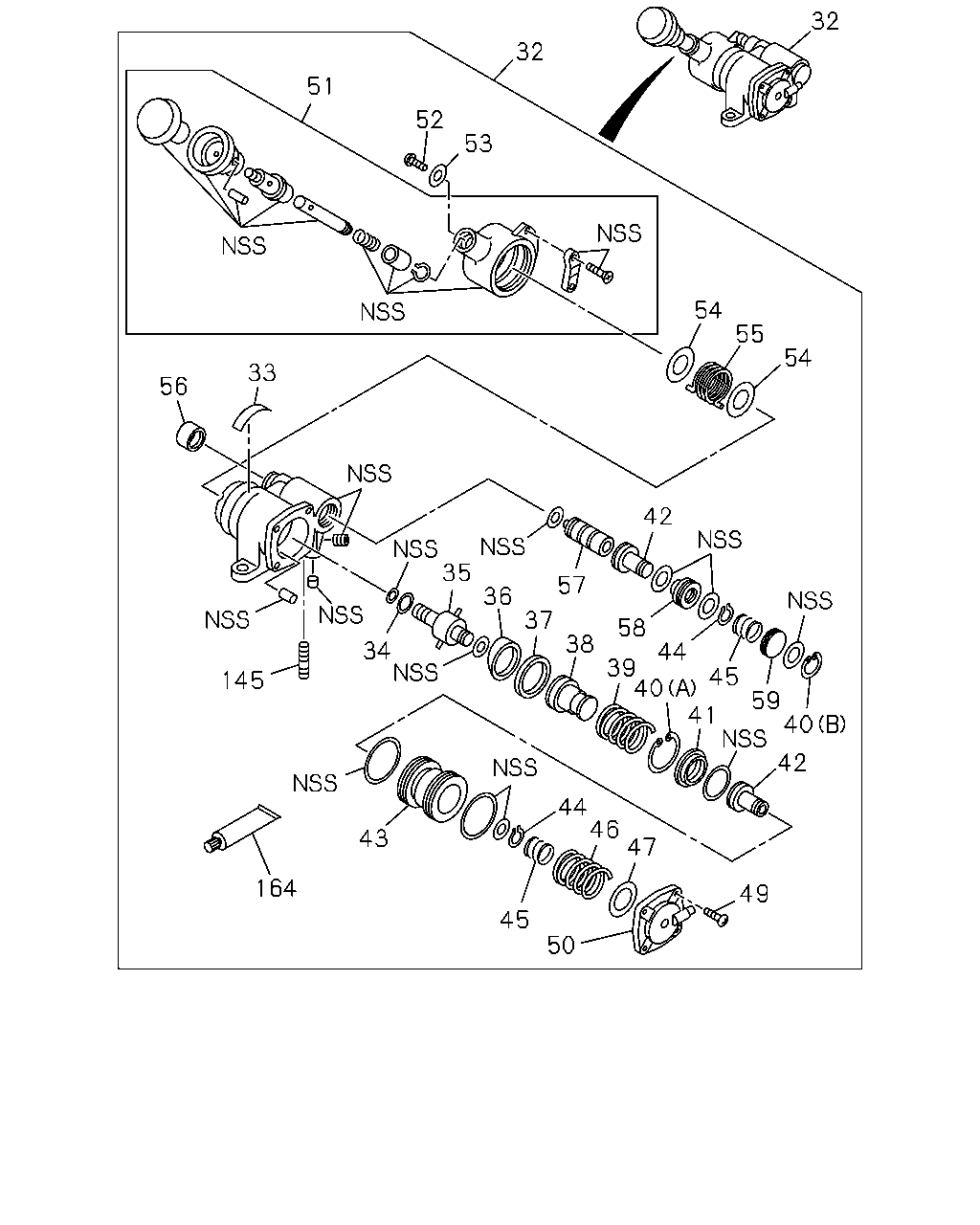

[326A] COMPONENT;HAND CONT VALVE (30 parça)

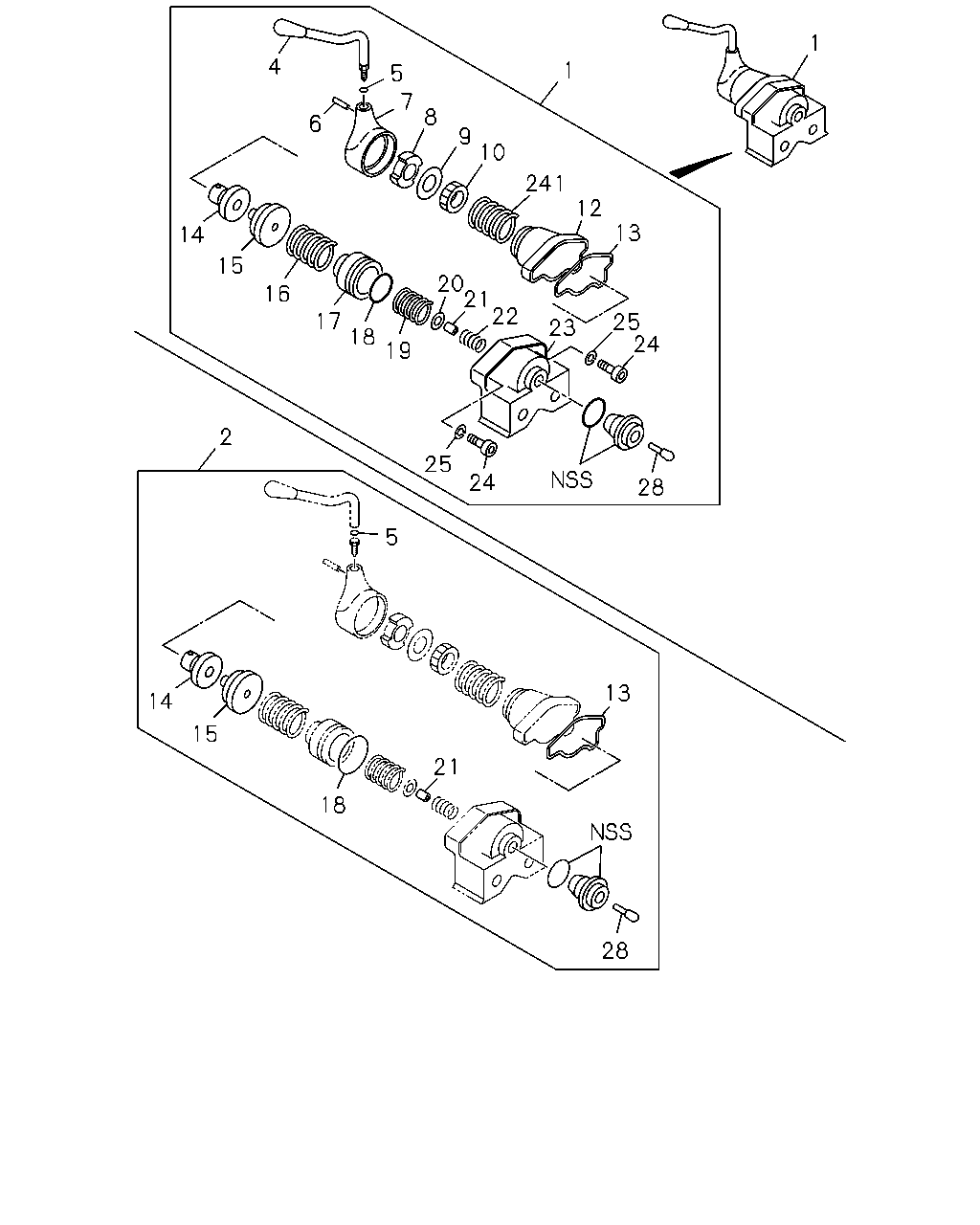

[326A] HAND BRAKE VALVE (25 parça)

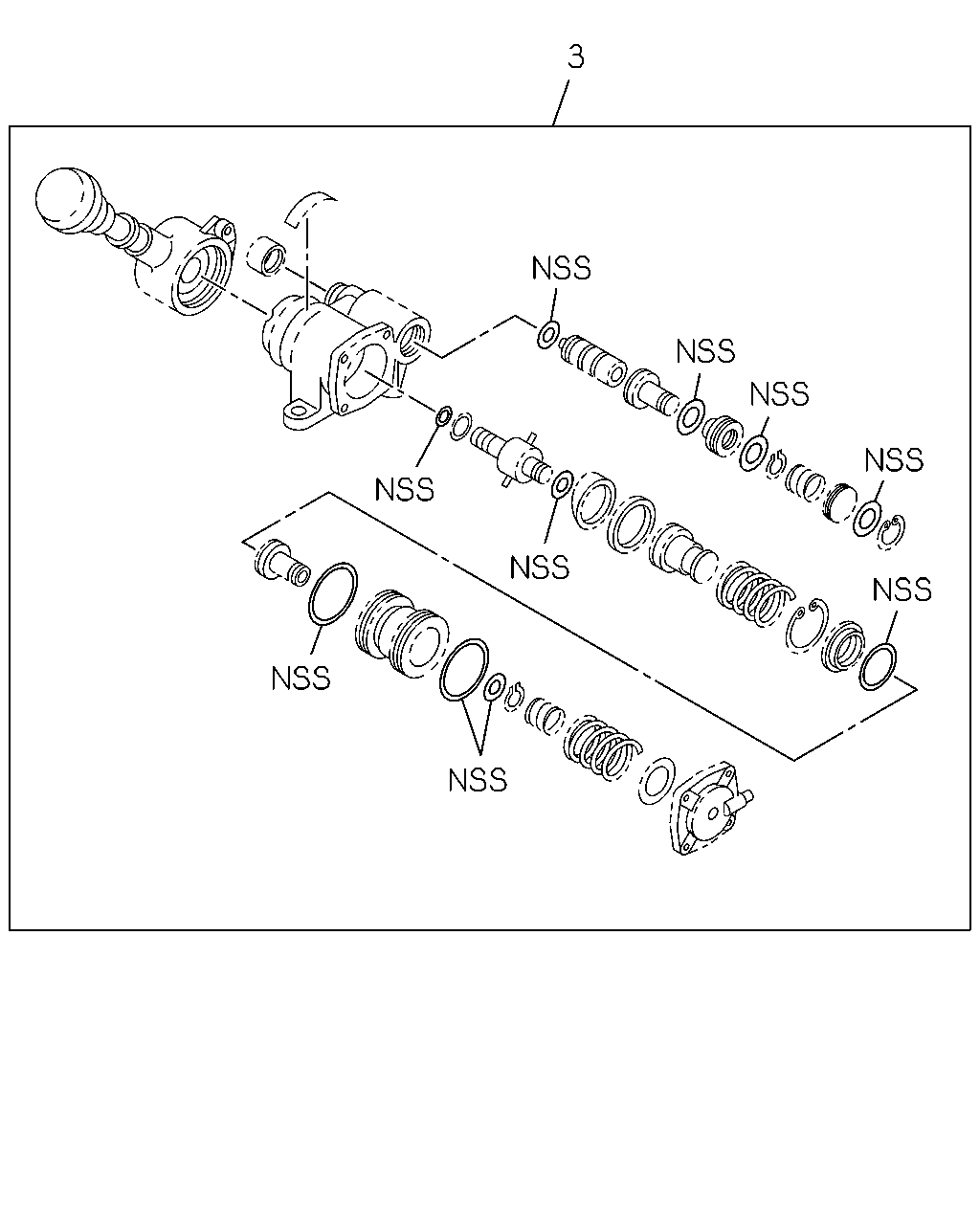

[326A] REPAIR KIT;HAND CONT VALVE (1 parça)
▶
129
66
69
106
215
115
115
115
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
66
BOLT; VLV BRKT
M8X25 FLANGE
0-28650-825-0
01
1
0710-
66
BOLT; VLV BRKT
M10X25 FLANGE
0-28651-025-0
02
1
0710-
69
NUT; VLV BRKT
M8 FLANGE
0-91180-108-0
01
1
0710-
69
NUT; VLV BRKT
M10 FLANGE
0-91180-210-0
02
1
0710-
106
BRACKET; VLV
1-48495-273-0
01
1
0710-
115
CONNECTOR; DUAL RELAY VLV
(A) DIN12 & M22 ELBOW
1-09661-521-0
03
1
0710-
115
CONNECTOR; DUAL RELAY VLV
(B) DIN8 & M16 ELBOW
1-09661-531-0
02
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
01
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
03
1
0710-
215
VALVE; TRAILER CONT
1-48240-191-1
01
1
0710-
70
70
221
203
225
220
107
71
220
61
109
251
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
61
BOLT; STEP BOARD
M10X30 FLANGE
0-28651-030-0
06
1
0710-
70
CLIP; BAND,JUMPER HOSE
L=250
5-09707-030-1
10
1
0710-
71
RUBBER; STEP BOARD
ID=38.1 L=50
5-09360-835-0
02
1
0710-
107
HANGER; JUMPER HOSE
1-57550-022-2
01
1
0710-
109
BRACKET; HOSE HANGER
1-53497-718-1
01
1
0710-
203
CABLE; JUMPER
L=5500
1-82659-201-2
01
1
0710-1009
203
CABLE; JUMPER
L=5500
8-98107-178-0
01
1
1010-
220
BOLT; HANGER
(A) M6X16 FLANGE
0-28650-616-0
02
1
0710-
220
BOLT; HANGER
(B) M8X25 FLANGE
0-28650-825-0
02
1
0710-
221
NUT; HANGER
M6 FLANGE
0-91180-106-0
02
1
0710-
225
BRACKET; HANGER
1-82698-002-0
01
1
0710-
251
CABLE; JUMPER,EBS
1-82659-210-2
01
1
0710-
1
31
31
31
105
30
29
214
105
32
151
112
138
137
137
129
138
138
138
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
VALVE ASM; HAND BRK
1-48100-859-0
01
1
0710-
29
BRACKET; HAND BRK
1-79997-357-1
01
1
0710-
30
BOLT; BRKT,HAND BRK VLV
M10X20 W/LK WASHER
0-50541-020-0
02
1
0710-
31
CONNECTOR; HAND BRK VLV
(B) M16 & PT1/4 STRAIGHT
0-92121-810-0
01
1
0710-
31
CONNECTOR; HAND BRK VLV
(A) M14
1-09656-391-2
01
1
0710-
31
CONNECTOR; HAND BRK VLV
(C) L=45
8-94338-874-0
01
1
0710-
32
VALVE; BRK,HAND CONT
1-48460-316-0
01
1
0710-
105
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
0710-
112
BRACKET; CONT VLV
1-79996-336-1
01
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
01
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
03
1
0710-
137
CONNECTOR; SUPPLY
(B) PT1/4 2WAY
1-09660-693-0
01
1
0710-
137
CONNECTOR; SUPPLY
(A) DIN12 & R1/4 STRAIGHT
1-09660-967-0
01
1
0710-
138
CONNECTOR; DELIVERY
(A) M14
1-09656-391-2
01
1
0710-
138
CONNECTOR; DELIVERY
(B) PT1/4 2WAY
1-09660-693-0
01
1
0710-
138
CONNECTOR; DELIVERY
(C) DIN8 & M14 STRAIGHT
1-09660-874-0
01
1
0710-
138
CONNECTOR; DELIVERY
(D) DIN8 R1/4 STRAIGHT
1-09660-963-0
01
1
0710-
151
BOLT; VLV BRKT
M8X20.5 W/LK&PL WASHER
8-94279-207-0
01
1
0710-
214
SEAL; COVER,HAND BRK
OD=25 BLACK
1-76798-019-0
01
1
0710-
32
32
52
53
51
54
55
54
42
33
56
145
34
35
36
37
38
39
57
58
44
40
41
42
45
59
40
49
47
46
44
45
50
43
164
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
VALVE; BRK,HAND CONT
1-48460-316-0
01
1
0710-
33
PLATE; CAUTION
1-48469-121-0
01
1
0710-
34
SHIM; CAM HOLDER
1-48469-055-0
AR
1
0710-
35
HOLDER; CAM
1-48469-054-0
01
1
0710-
36
RING; CAM
1-48469-056-0
01
1
0710-
37
GUIDE; CAM RING
1-48469-058-0
01
1
0710-
38
SEAT; EXH VLV
1-48469-057-0
01
1
0710-
39
SPRING; RETURN,CAM RING
1-48469-063-0
01
1
0710-
40
RING; SNAP
(A)
1-48469-067-0
01
1
0710-
40
RING; SNAP
(B)
1-48469-079-0
01
1
0710-
41
SEAT; FEED VLV
1-48469-066-0
01
1
0710-
42
VALVE; FEED
1-48469-065-0
02
1
0710-
43
PISTON; HAND BRK VLV
1-48469-064-0
01
1
0710-
44
RING; SNAP,FEED VLV
1-48469-068-0
02
1
0710-
45
SPRING; FEED VLV
1-48469-070-0
02
1
0710-
46
SPRING; MAIN,PISTON
1-48469-119-0
01
1
0710-
47
SHIM; MAIN SPRING
1-48469-072-0
AR
1
0710-
49
SCREW; COVER
1-48469-120-0
04
1
0710-
50
COVER; HAND BRK VLV
1-48469-073-0
01
1
0710-
51
HANDLE ASM; HAND BRK VLV
1-48469-060-0
01
1
0710-
52
SCREW; HANDLE
1-48469-062-0
01
1
0710-
53
WASHER; HANDLE
1-48469-061-0
01
1
0710-
54
SEAT; SPRING
1-48469-082-0
02
1
0710-
55
SPRING; RETURN,HANDLE
1-48469-059-0
01
1
0710-
56
BOOT; PLUNGER
1-48469-080-0
01
1
0710-
57
PLUNGER; HAND BRK VLV
1-48469-076-0
01
1
0710-
58
HOLDER; FEED VLV
1-48469-077-0
01
1
0710-
59
HOLDER; SPRING
1-48469-078-0
01
1
0710-
145
STUD; HAND BRK VLV
1-48469-069-0
01
1
0710-
164
GREASE; HAND BRK VLV
1-48469-084-0
01
1
0710-
1
1
4
5
6
7
8
9
10
241
12
13
25
23
24
22
21
20
14
15
16
17
18
19
25
24
28
5
2
14
15
18
21
13
28
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
VALVE ASM; HAND BRK
1-48100-859-0
01
1
0710-
2
REPAIR KIT; HAND BRK VLV
1-85576-305-0
01
1
0710-
4
HANDLE ASM; BRK VLV
1-48119-580-1
01
1
0710-
5
GASKET; HANDLE
1-48119-128-0
01
1
0710-
6
PIN; SPR
1-48119-143-0
01
1
0710-
7
HEAD; BRK VLV
1-48119-577-1
01
1
0710-
8
STOPPER; BRK VLV
1-48119-327-0
01
1
0710-
9
WASHER; LK,ADJ
1-48119-123-0
01
1
0710-
10
RING; ADJ
1-48119-122-0
01
1
0710-
12
COVER; BRK VLV
1-48129-319-1
01
1
0710-
13
GASKET; BODY TO COVER
1-48119-120-0
01
1
0710-
14
FOLLOWER; CAM
1-48129-135-0
01
1
0710-
15
CAM; FOLLOWER
1-48129-134-0
01
1
0710-
16
SPRING; GRUDUATING
1-48129-101-0
01
1
0710-
17
PISTON; SPR
1-48129-095-0
01
1
0710-
18
GASKET; BODY
1-48129-096-0
01
1
0710-
19
SPRING; PISTON
1-48129-094-0
01
1
0710-
20
GUIDE; VLV
1-48129-090-0
01
1
0710-
21
VALVE; IN & EXH
1-48121-017-0
01
1
0710-
22
SPRING; VLV
1-48123-024-0
01
1
0710-
23
BODY; BRK VLV
1-48111-060-1
01
1
0710-
24
BOLT; EXH VLV
1-48129-092-0
02
1
0710-
25
WASHER; LK,EXH VLV
1-48129-093-0
02
1
0710-
28
STEM ASM; BRK VLV
1-48129-089-0
01
1
0710-
241
SPRING; RETURN
1-48119-576-0
01
1
0710-
3
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
3
REPAIR KIT; HAND BRK VLV
1-48469-083-0
01
1
0710-
