1 |

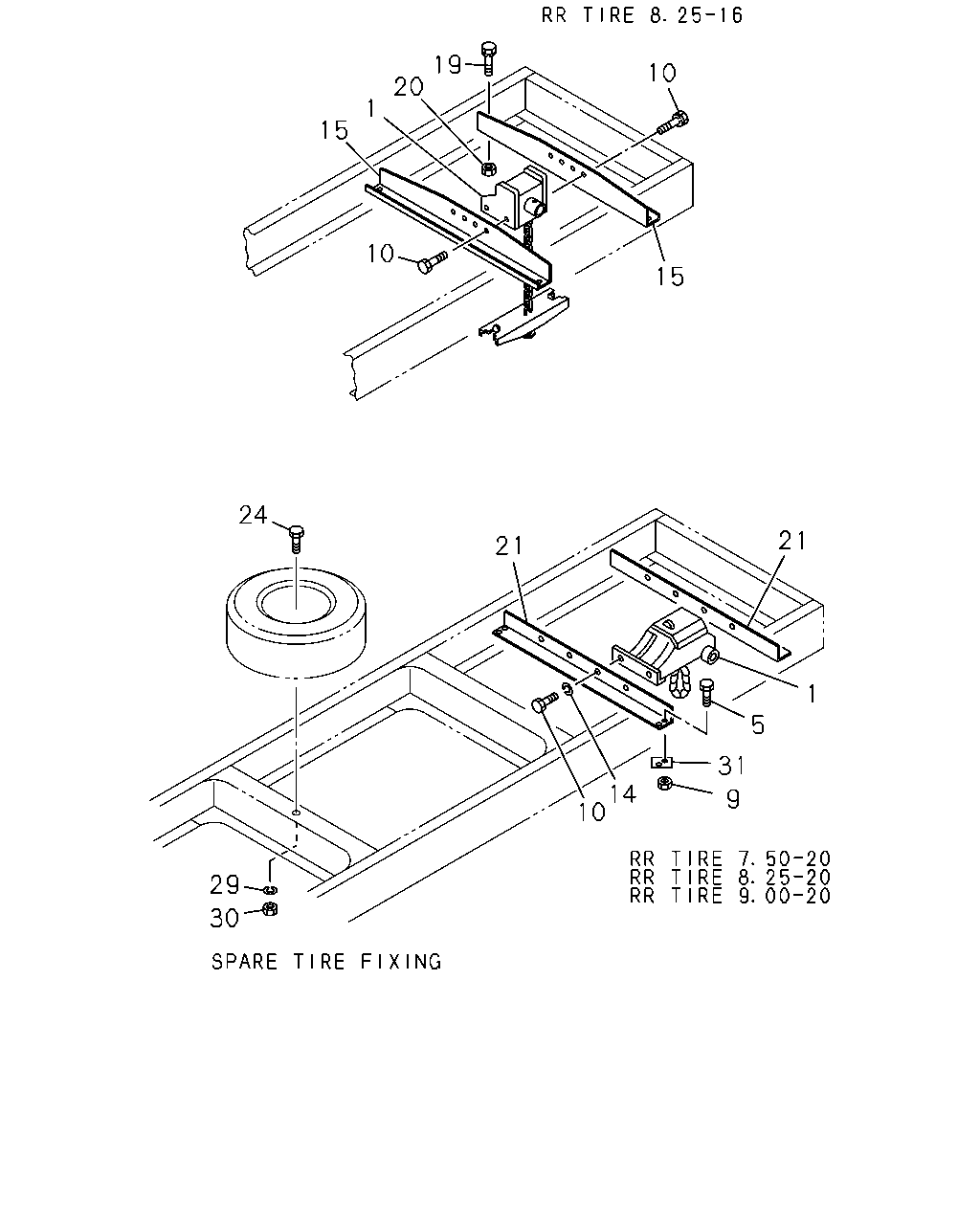

HANGER ASM; TIRE FT
SPARE WHEEL CARRIER FRAME REAR<P10>,SPARE TIRE
CARRIER LIFTING TYPE VAR1<SY8>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
|
1-53630-147-2 |
01 |
1 |
9202- |
● |
● |
| |
1 |
HANGER ASM; TIRE FT
SPARE WHEEL CARRIER FRAME REAR<P10>,SPARE TIRE
CARRIER LIFTING TYPE VAR1<SY8>
RR TIRE 8.25-16<92X>
|
1-53630-188-3 |
01 |
1 |
9202- |
● |
● |
| |
5 |
BOLT; BRKT TO FRAME
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M10X28 W/LK&PL WASHER
|
0-50141-028-0 |
08 |
1 |
9202-9211 |
● |
● |
| |
5 |
BOLT; BRKT TO FRAME
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M10X30 W/LK&PL WASHER
|
0-50141-030-0 |
08 |
1 |
9212-9501 |
● |
● |
| |
5 |
BOLT; BRKT TO FRAME
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M10X25 W/LK WASHER
|
0-50041-025-0 |
08 |
1 |
9502- |
● |
● |
| |
5 |
BOLT; BRKT TO FRAME
WHEEL BASE 3700MM(37W),WHEEL BASE 4200MM(42W)
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M10X30 W/LK WASHER
|
0-50041-030-0 |
08 |
1 |
9502- |
● |
● |
| |
9 |
NUT; BRKT TO FRAME
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M10
|
9-09110-510-0 |
08 |
1 |
9202- |
● |
● |
| |
10 |
BOLT; TIRE HANGER
SPARE TIRE CARRIER LIFTING TYPE VAR1<SY8>
RR TIRE 8.25-16<92X>
M10X25 W/LK WASHER
|
0-50041-025-0 |
04 |
1 |
9202- |
● |
● |
| |
10 |
BOLT; TIRE HANGER
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 8.25-16<92X>
M10X20 W/LK WASHER
|
0-50041-020-0 |
04 |
1 |
9202- |
● |
● |
| |
10 |
BOLT; TIRE HANGER
SPARE WHEEL CARRIER FRAME REAR<P10>,SPARE TIRE
CARRIER LIFTING TYPE VAR1<SY8>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
M16X30
M16X30
|
0-20801-630-0 |
04 |
1 |
9202- |
● |
● |
| |
14 |
WASHER; LK,TIRE HANGER
SPARE WHEEL CARRIER FRAME REAR<P10>,SPARE TIRE
CARRIER LIFTING TYPE VAR1<SY8>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
ID=16.2
|
9-09150-516-0 |
04 |
1 |
9202- |
● |
● |
| |
15 |
MEMBER; CROSS,SPARE TIRE
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 8.25-16<92X>
|
1-53631-214-2 |
02 |
1 |
9202- |
● |
● |
| |
19 |
BOLT; C/MBR
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 8.25-16<92X>
M10X25 W/LK&PL WASHER
|
0-50141-025-0 |
04 |
1 |
9202-9501 |
● |
● |
| |
19 |
BOLT; C/MBR
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 8.25-16<92X>
M10X20 W/LK WASHER
|
0-50041-020-0 |
04 |
1 |
9502- |
● |
● |
| |
20 |
NUT; C/MBR
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 8.25-16<92X>
M10
|
9-09110-510-0 |
04 |
1 |
9202- |
● |
● |
| |
21 |
BRACKET; SPARE TIRE HANGER
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
|
1-53631-208-1 |
02 |
1 |
9202- |
● |
● |
| |
24 |
BOLT; SPARE TIRE
SPARE TIRE FIXING<RE3>
M12X35 W/LK WASHER
|
0-50041-235-0 |
02 |
1 |
9202- |
● |
|
| |
29 |
WASHER; PL,BRKT,HANGER
SPARE TIRE FIXING<RE3>
ID=15 OD=52
|
9-09164-414-0 |
02 |
1 |
9202- |
● |
|
| |
30 |
NUT; SPARE TIRE
SPARE TIRE FIXING<RE3>
M12
|
9-99110-512-0 |
02 |
1 |
9202- |
● |
|
| |
31 |
SPACER; HANGER BRKT
WHEEL BASE 3700MM(37W),WHEEL BASE 4200MM(42W)
SPARE WHEEL CARRIER FRAME REAR<P10>
RR TIRE 7.50-20<91X>,RR TIRE 8.25-20<93X>,RR TIRE
9.00-20<94X>
|
1-53168-187-0 |
02 |
1 |
9202- |
● |
● |
