10772 - LV280(THAI)
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶

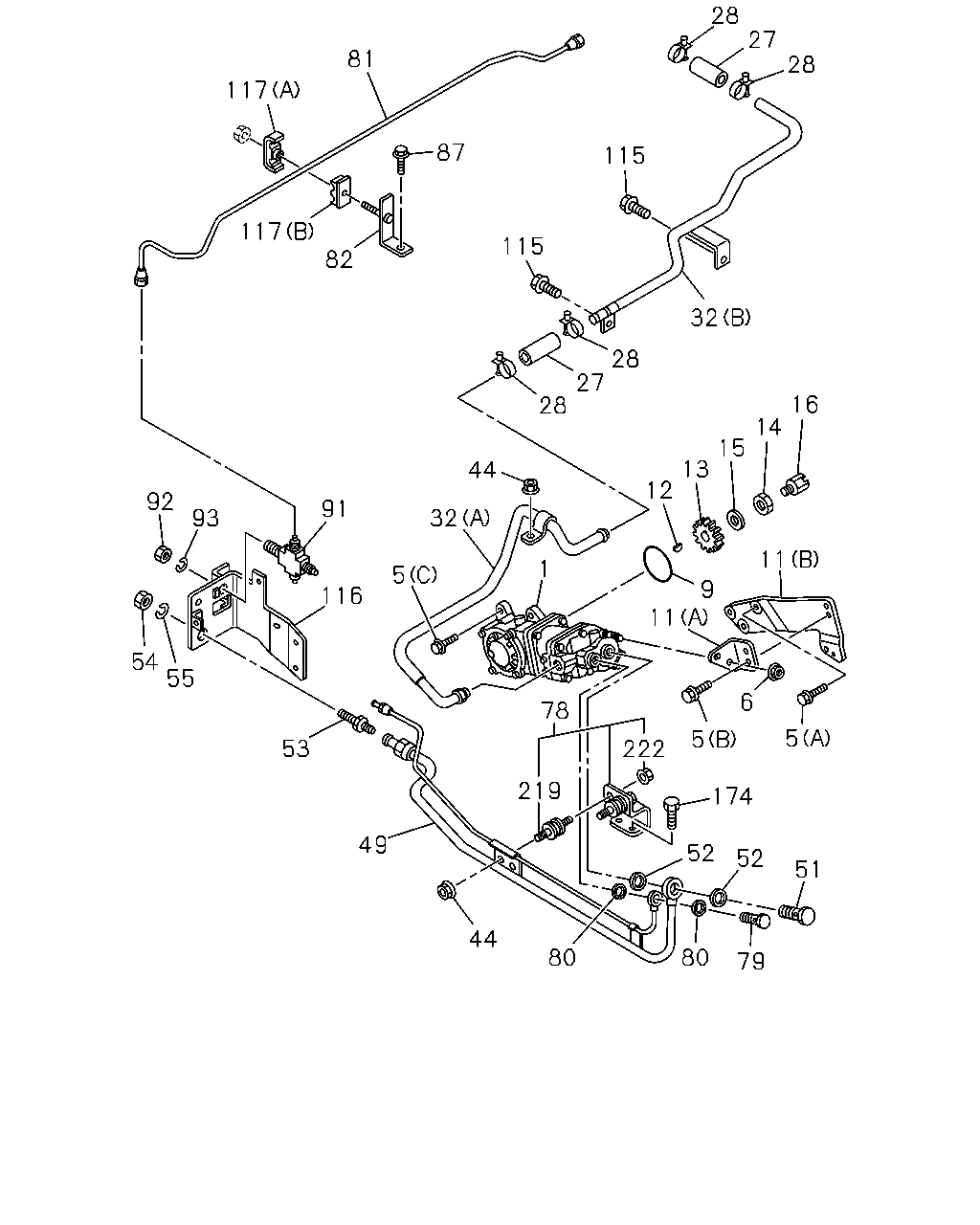

0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#6480) — 42 parça
28
27
81
28
117
87
115
117
115
82
32
28
27
28
16
14
15
13
44
12
92
91
93
32
11
1
5
9
116
11
54
55
6
78
5
5
53
222
219
174
49
52
52
51
44
80
80
79
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
1-19100-212-6
01
1
9705-
5
BOLT; AIR CMPR FIX
(A) M10X18 FLANGE
0-28181-018-0
03
1
9705-
5
BOLT; AIR CMPR FIX
(C) M12X35 FLANGE
0-28181-235-0
04
1
9705-
5
BOLT; AIR CMPR FIX
(B) M10X20 W/LK&PL WASHER
0-50141-020-0
02
1
9705-
6
NUT; AIR CMPR
M10 FLANGE
0-91150-210-0
02
1
9705-
9
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=105.6
1-09623-423-0
01
1
9705-
11
BRACKET; AIR CMPR
(A)
1-19187-018-0
01
1
9705-
11
BRACKET; AIR CMPR
(B)
1-19187-023-1
01
1
9705-
12
KEY; AIR CMPR GEAR
9-08055-516-0
01
1
9705-
13
GEAR; AIR CMPR DRIVE
Z=26
1-12524-044-1
01
1
9705-
14
NUT; GEAR
M20
9-99111-520-0
01
1
9705-
15
WASHER; GEAR
ID=21
9-09164-520-0
01
1
9705-
16
ADAPTER
1-12539-010-0
01
1
9705-
27
HOSE; AIR CMPR,SUCTION
L=55
1-09360-784-0
02
1
9705-
28
CLIP; HOSE,AIR CMPR
ID=28.5
1-09707-150-0
04
1
9705-
32
PIPE; AIR,AIR CMPR
(B)
1-19192-891-1
01
1
9705-
32
PIPE; AIR,AIR CMPR
(A)
1-19192-910-1
01
1
9705-
44
NUT
M8 FLANGE
0-91150-108-0
06
1
9705-
49
PIPE; AIR,CHARGE
1-19192-807-1
01
1
9705-0111
49
PIPE; AIR,CHARGE
1-19193-424-0
01
1
0112-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-1
01
1
9705-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
9705-
53
UNION; CHARGE PIPE
1-09654-321-1
01
1
9705-
54
NUT; PIPE UNION
M22
9-09111-422-0
01
1
9705-
55
WASHER; LK,PIPE UNION
ID=23 TOOTH LK INT
9-09151-222-0
01
1
9705-
78
BRACKET; PIPE,AIR GOV
1-19199-258-0
01
1
9705-
79
BOLT; EYE,AIR PIPE TO CMPR
M14X27 FLANGE
1-09675-086-0
01
1
9705-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=14.2 OD=19.2
1-09630-085-0
02
1
9705-
81
PIPE; AIR,INT SHUTTER
1-19192-871-0
01
1
9705-
82
BRACKET; PIPE,INT SHUTTER
1-15419-383-1
02
1
9705-
87
BOLT; BRKT FIX
M10X20 FLANGE
0-28181-020-0
02
1
9705-
91
UNION; 4 WAY
1-09656-690-0
01
1
9705-
92
NUT; UNION
M20
9-99111-420-0
01
1
9705-
93
WASHER; LK
ID=21 TOOTH LK INT
9-09151-220-0
01
1
9705-
115
BOLT; AIR PIPE
M8X16 FLANGE
0-28080-816-0
01
1
9705-
116
BRACKET; AIR PIPE
1-19199-255-1
01
1
9705-
117
CLIP; AIR PIPE
(A)
1-09701-172-1
02
1
9705-
117
CLIP; AIR PIPE
(B)
1-09701-173-0
02
1
9705-
174
BOLT; BRKT
M12X16
0-28181-216-0
02
1
9705-
209
WASHER; PL
ID=8.4
9-09160-508-0
02
1
9807-
219
RUBBER; MTG
8-94394-268-1
02
1
9705-
222
NUT; MTG RUBBER
M8 FLANGE
0-91150-108-0
02
1
9705-
