Isuzu WW
▶
TRUCKS
▶
CYH
▶
11271 - CYH LHD EURO2/3/4 WITH 3STEPS
▶
5 - Frame, Cab Mounting
▶
5-15 - CAB MOUNTING; CAB SIDE
▶
5-15 — CAB MOUNTING; CAB SIDE
(#63505) — 76 parça
◀

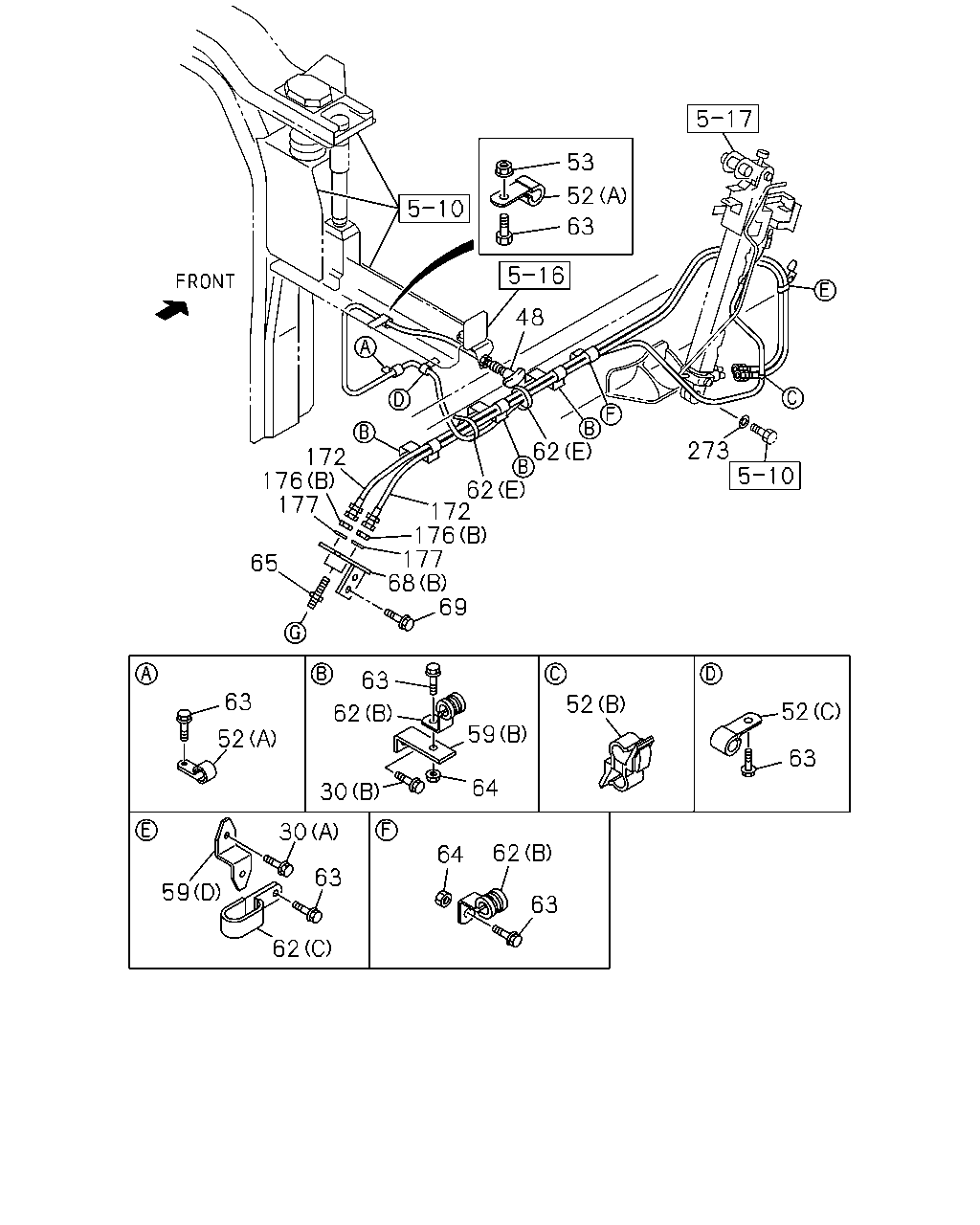

[515A] CAB TILT PIPING;FRAME SIDE (31 parça)

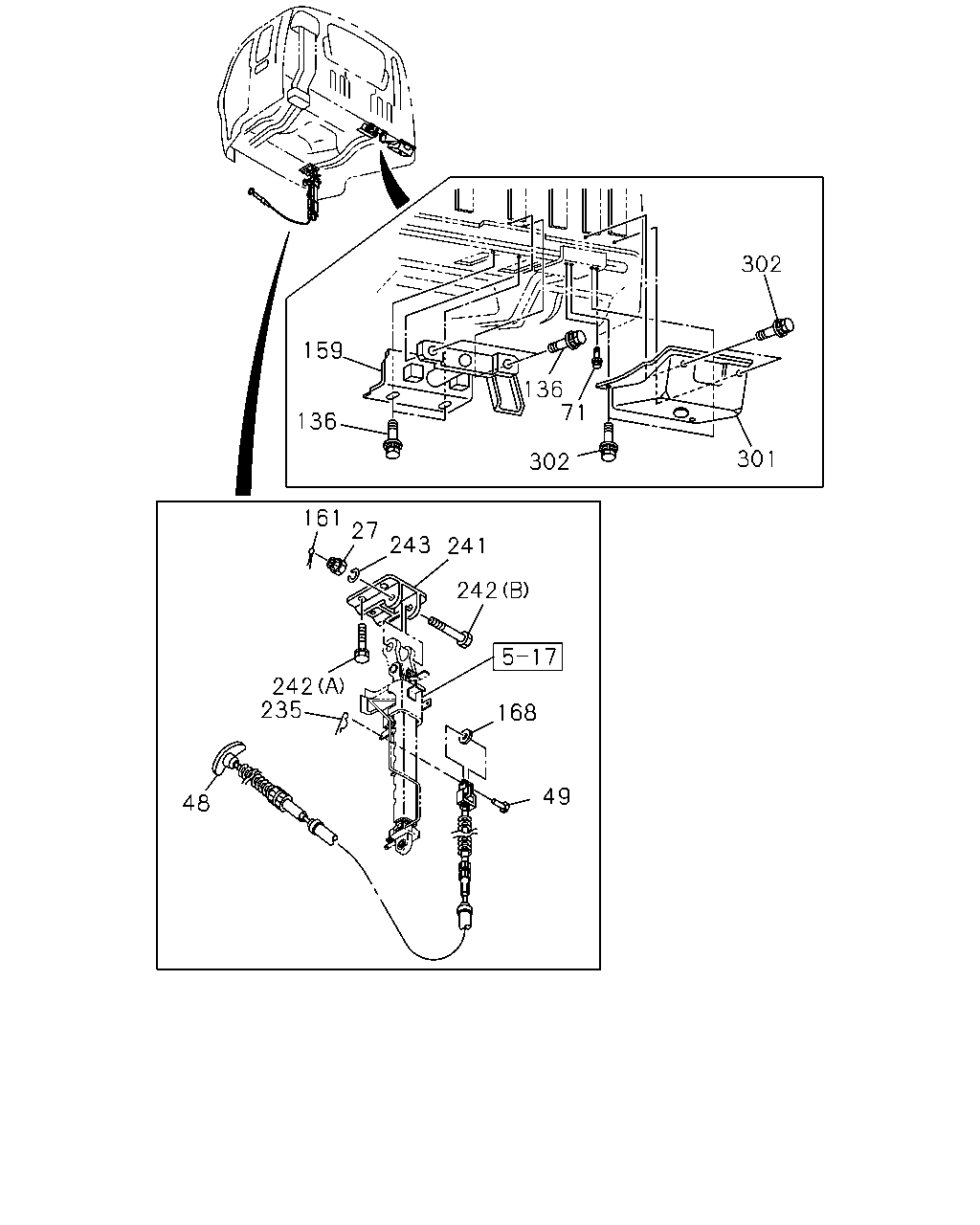

[515A] BRACKET,PIN AND OTHER PARTS (15 parça)

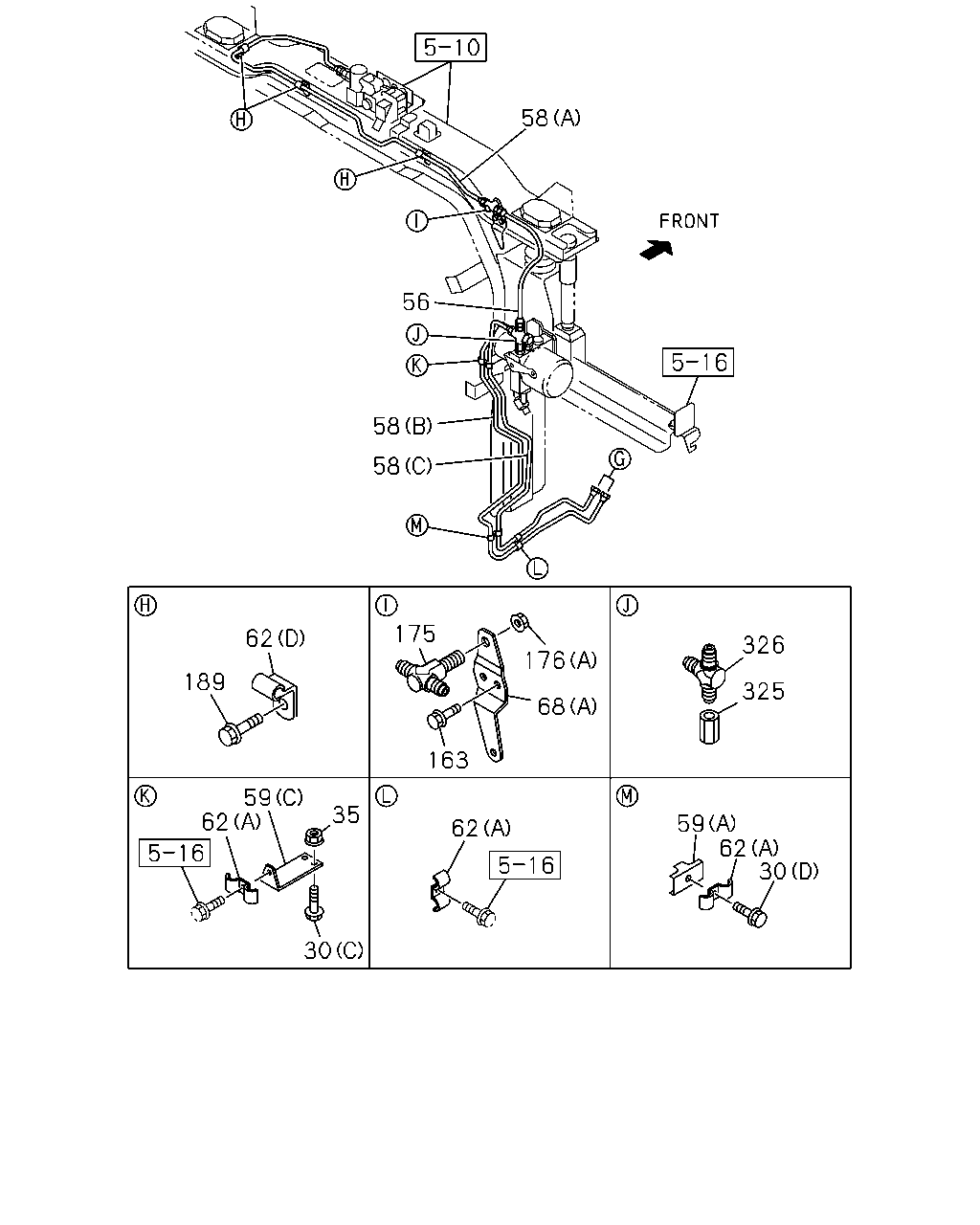

[515A] CAB TILT PIPING;CAB MTG MBR SIDE (30 parça)
▶
53
52
63
48
172
176
177
65
69
68
177
176
172
62
62
273
52
63
52
59
64
63
62
30
63
52
30
63
62
59
64
62
63
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(D) M8X45 FLANGE
0-28050-845-0
01
1
1008-
30
BOLT; BRKT FIX
(C) M8X20 FLANGE
0-28650-820-0
02
1
1008-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28650-830-0
03
1
1008-
30
BOLT; BRKT FIX
(A) M12X25 FLANGE
0-28651-225-0
01
1
1008-
48
CABLE ASM; CONT
L=2457
1-62500-730-0
01
1
1008-
52
CLIP; CONT CABLE
(C) ID=7 L=20
0-95234-635-0
01
1
1008-
52
CLIP; CONT CABLE
(A) ID=7 L=50
0-95234-685-0
02
1
1008-
52
CLIP; CONT CABLE
(B) ID=6-10 & 10-14
1-09709-201-1
01
1
1008-
53
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1008-
59
BRACKET; CLIP
(B) L=55
1-47475-304-0
03
1
1008-
59
BRACKET; CLIP
(A)
1-47475-427-1
01
1
1008-
59
BRACKET; CLIP
(C)
1-47477-317-0
01
1
1008-
59
BRACKET; CLIP
(D)
1-47477-631-1
01
1
1008-
62
CLIP; OIL PIPE
(C) ID=9X2 L=16
0-95324-825-0
01
1
1008-
62
CLIP; OIL PIPE
(D) ID=6 H=20 L=20
1-09700-603-0
03
1
1008-1104
62
CLIP; OIL PIPE
CAB SUSPENSION-FULL FLOATING(SMK) (D) ID=6 H=20 L=20
1-09700-603-0
03
1
1105-
62
CLIP; OIL PIPE
(A) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
03
1
1008-
62
CLIP; OIL PIPE
(B) ID=21 L=30 H=40
1-09700-991-1
04
1
1008-
62
CLIP; OIL PIPE
(E) L=140
5-09707-031-1
02
1
1008-
63
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
03
1
1008-
63
BOLT; CLIP
M8X30 FLANGE
0-28650-830-0
05
1
1008-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
03
1
1008-
65
UNION; OIL PIPE
M12 L=66.5
0-92113-306-0
02
1
1008-
68
BRACKET; UNION
(A)
1-53458-374-1
01
1
1008-
68
BRACKET; UNION
(B)
8-98142-060-0
01
1
1008-
69
BOLT; BRKT
M8X35 FLANGE
0-28650-835-0
02
1
1008-
172
HOSE; FLEX,OIL TILT
L=1600
8-97634-002-0
02
1
1008-
176
NUT; UNION
(A) M12 FLANGE
0-91180-212-0
01
1
1008-
176
NUT; UNION
(B) M12
9-09840-280-0
02
1
1008-
177
WASHER; LK,UNION
ID=12.2
0-91510-512-0
02
1
1008-
273
WASHER; PL,OIL CYL
ID=10.5 OD=32
0-91614-810-0
01
1
1008-
302
301
302
71
136
136
159
161
27
243
241
242
168
49
242
235
48
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
NUT; OIL CYL
M14 SLOTTED
0-91116-514-0
01
1
1008-
48
CABLE ASM; CONT
L=2457
1-62500-730-0
01
1
1008-
49
PIN; JAW FIX
OD=6 L=17
0-82253-617-0
01
1
1008-
71
BOLT
M10X25 W/LK&PL WASHER
1-09980-488-0
02
1
1008-
136
BOLT; CAB LK
M8X24.5 W/LK&PL WASHER
8-94279-217-0
04
1
1008-
159
PIN
1-79717-627-1
01
1
1008-
161
PIN; SPLIT
OD=2.8 L=25
0-81123-025-0
01
1
1008-
168
WASHER; PL
ID=6.4
9-09160-506-0
01
1
1008-
235
PIN; SNAP
L=21.2
8-94157-840-0
01
1
1008-
241
BRACKET; POWER CYL UPR,CAB TILT
1-53458-660-1
01
1
1008-
242
BOLT; POWER CYL BRKT,CAB TILT
(A) M10X30 W/SP WASHER
1-09980-546-0
05
1
1008-
242
BOLT; POWER CYL BRKT,CAB TILT
(B) M14X70
1-53458-633-0
01
1
1008-
243
WASHER; LK,POWER CYL BRKT
ID=14.2
0-91510-814-0
01
1
1008-
301
BRACKET; RR MTG,CAB
1-62570-866-1
02
1
1008-
302
BOLT; BRKT,CAB
M10X25 W/LK&PL WASHER
1-09980-488-0
08
1
1008-
58
56
58
58
62
189
59
62
30
35
62
163
175
176
68
326
325
59
62
30
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(D) M8X45 FLANGE
0-28050-845-0
01
1
1008-
30
BOLT; BRKT FIX
(C) M8X20 FLANGE
0-28650-820-0
02
1
1008-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28650-830-0
03
1
1008-
30
BOLT; BRKT FIX
(A) M12X25 FLANGE
0-28651-225-0
01
1
1008-
35
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
1008-
56
HOSE; FLEX,OIL PIPE
L=400
1-09365-060-0
01
1
1008-
58
PIPE; OIL,POWER UNIT
(C) L=1230 SERVICED BY L=1250
1-47428-733-0
01
1
1008-
58
PIPE; OIL,POWER UNIT
(B) L=1218 SERVICED BY L=1250
1-47428-733-0
01
1
1008-1009
58
PIPE; OIL,POWER UNIT
(B) L=1327 SERVICED BY L=1370
1-47428-734-0
01
1
1010-
58
PIPE; OIL,POWER UNIT
(A) L=1401 SERVICED BY L=1500
1-47428-735-0
01
1
1008-
59
BRACKET; CLIP
(B) L=55
1-47475-304-0
03
1
1008-
59
BRACKET; CLIP
(A)
1-47475-427-1
01
1
1008-
59
BRACKET; CLIP
(C)
1-47477-317-0
01
1
1008-
59
BRACKET; CLIP
(D)
1-47477-631-1
01
1
1008-
62
CLIP; OIL PIPE
(C) ID=9X2 L=16
0-95324-825-0
01
1
1008-
62
CLIP; OIL PIPE
(D) ID=6 H=20 L=20
1-09700-603-0
03
1
1008-1104
62
CLIP; OIL PIPE
CAB SUSPENSION-FULL FLOATING(SMK) (D) ID=6 H=20 L=20
1-09700-603-0
03
1
1105-
62
CLIP; OIL PIPE
(A) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
03
1
1008-
62
CLIP; OIL PIPE
(B) ID=21 L=30 H=40
1-09700-991-1
04
1
1008-
62
CLIP; OIL PIPE
(E) L=140
5-09707-031-1
02
1
1008-
68
BRACKET; UNION
(A)
1-53458-374-1
01
1
1008-
68
BRACKET; UNION
(B)
8-98142-060-0
01
1
1008-
163
BOLT; BRKT FIX
M8X20 FLANGE
0-28650-820-0
02
1
1008-
175
UNION; FLEX HOSE
M12 2WAY
1-09654-234-2
01
1
1008-
176
NUT; UNION
(A) M12 FLANGE
0-91180-212-0
01
1
1008-
176
NUT; UNION
(B) M12
9-09840-280-0
02
1
1008-
189
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
03
1
1008-1104
189
BOLT; CLIP
CAB SUSPENSION-FULL FLOATING(SMK) M8X20 FLANGE
0-28650-820-0
03
1
1105-
325
ADAPTER; PUMP
M12 & RC1/4 STRAIGHT
1-09660-885-0
01
1
1008-
326
UNION; PUMP
M12X2 & PT1/4 3WAY
1-09656-230-1
01
1
1008-
