Isuzu WW
▶
TRUCKS
▶
FRR
▶
11160 - FRR SCAB S.AFRICA
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#63384) — 115 parça
◀

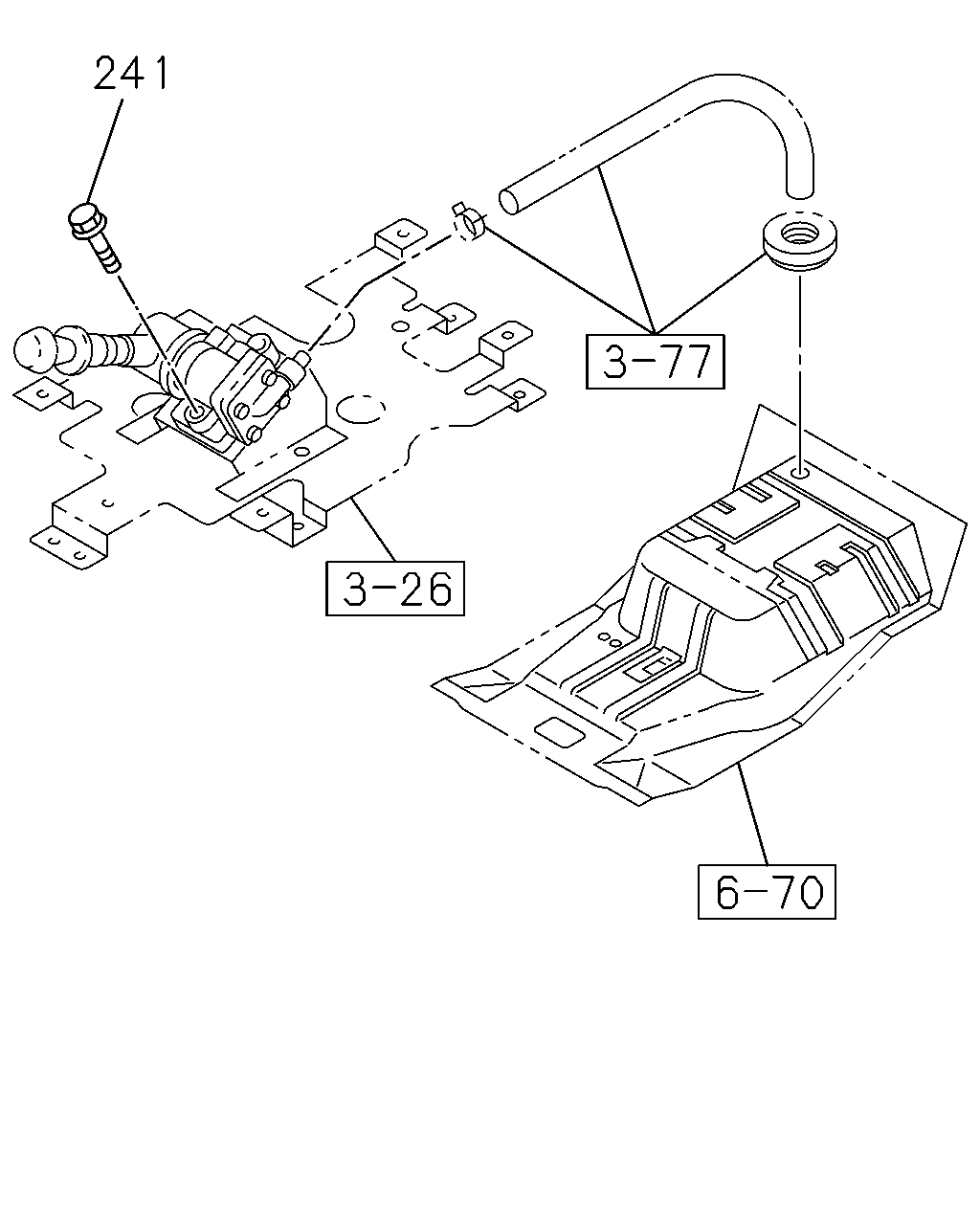

[320A] CAB SIDE (1 parça)
[320A] COMPONENT;AIR TANK (42 parça)
[320A] FIXING (31 parça)
[320A] FRAME SIDE (41 parça)
▶
241
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
M8X70 FLANGE SOU
0-28050-870-0
02
1
1001-

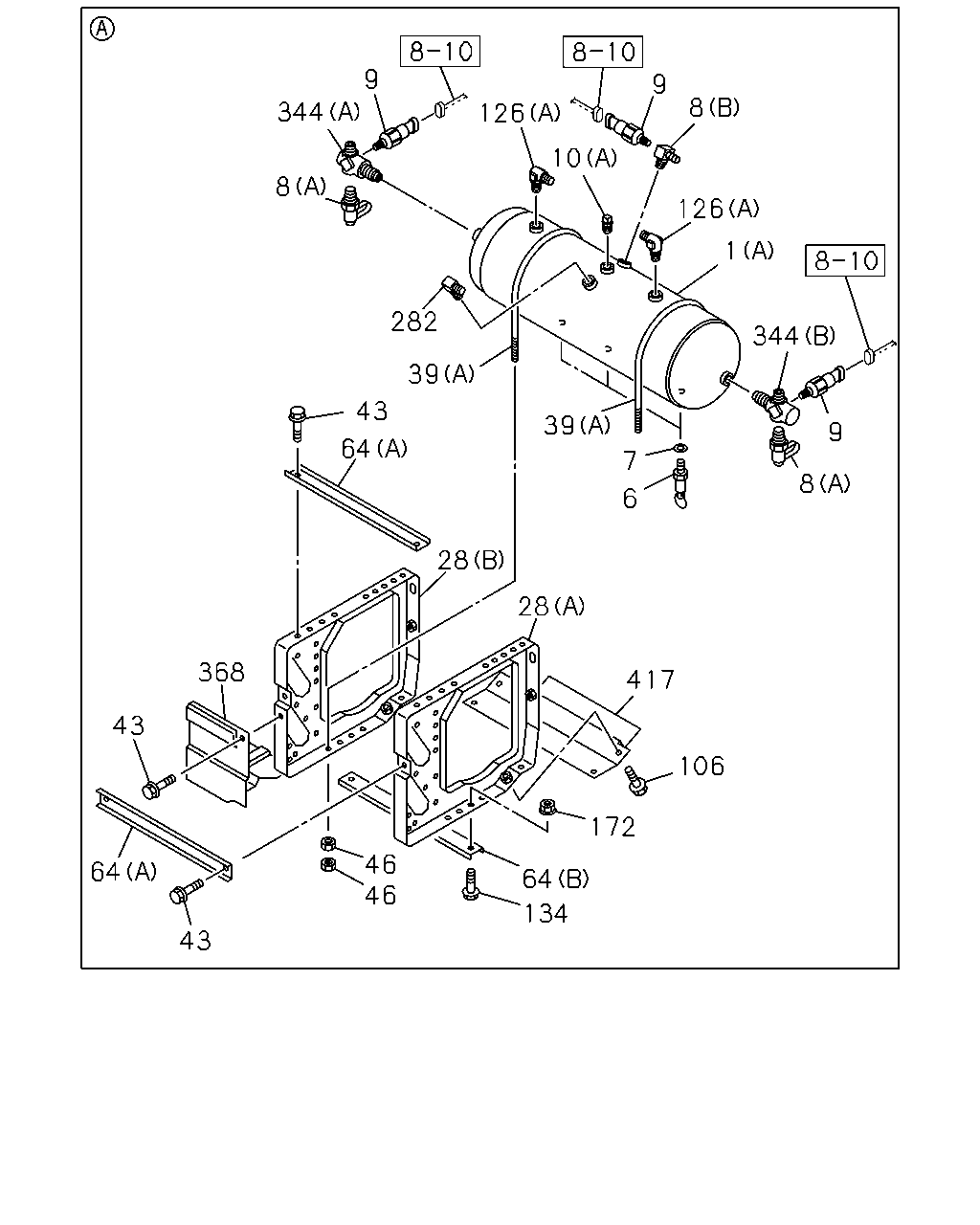

9
9
8
344
126
10
8
126
1
282
344
39
43
39
9
64
7
8
6
28
28
368
417
43
106
172
46
46
64
64
134
43
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(B)
1-48370-659-0
01
1
1001-1101
1
TANK ASM; AIR
(B)
8-98166-972-0
01
1
1102-
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1001-
1
TANK ASM; AIR
(C) SOU
8-98081-870-1
01
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1001-
8
CONNECTOR; AIR TANK
(D) PT1/4 & PT3/8 2WAY SOU
1-09660-809-0
01
1
1102-
8
CONNECTOR; AIR TANK
(E) DIN8 & R3/8 ELBOW SOU
1-09660-957-0
01
1
1102-
8
CONNECTOR; AIR TANK
(C) DIN1/8 & M16X2 3WAY
1-09656-462-1
01
1
1001-
8
CONNECTOR; AIR TANK
(B) DIN8X2 & PT1/4 3WAY
1-09656-759-0
01
1
1001-
8
CONNECTOR; AIR TANK
(A) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1001-
8
CONNECTOR; AIR TANK
(A) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
02
1
1001-
9
SWITCH; LOW PRESSURE GAGE,AIR TANK
STAMP 5.5 SOU
8-97609-249-0
03
1
1001-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1001-1101
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
02
1
1001-
10
PLUG; AIR TANK
(A) PT3/4 SOU
9-09204-526-0
01
1
1001-1101
28
BRACKET; AIR TANK
(A) SOU
8-98021-918-5
01
1
1001-
28
BRACKET; AIR TANK
(B) SOU
8-98044-509-5
01
1
1001-
28
BRACKET; AIR TANK
(C) SOU
8-98100-165-3
01
1
1001-
39
U-BOLT; AIR TANK
(B) L=210
1-48317-458-1
02
1
1001-
39
U-BOLT; AIR TANK
(A)
8-98022-041-0
02
1
1001-
43
BOLT; STAY,AIR TANK,MAIN
M8X16 FLANGE SOU
0-28050-816-0
06
1
1001-
46
NUT; U-BOLT
M8 SOU
0-91110-508-0
08
1
1001-
46
NUT; U-BOLT
M8 SOU
0-91110-508-0
08
1
1001-
64
STAY; AIR TANK,MAIN
(A)
8-98044-510-3
02
1
1001-
64
STAY; AIR TANK,MAIN
(B)
8-98044-511-2
01
1
1001-
106
BOLT; COVER
M8X16 FLANGE SOU
0-28050-816-0
04
1
1001-
126
CONNECTOR; ELBOW
(A) M16 & PT3/8 ELBOW SOU
1-09650-438-0
02
1
1001-
126
CONNECTOR; ELBOW
(B) PT1/4 & PT3/8 2WAY SOU
1-09660-809-0
01
1
1001-1101
134
BOLT; COVER FIX
M8X16 FLANGE SOU
0-28050-816-0
04
1
1001-
172
NUT; STAY,AIR TANK,MAIN
M8 FLANGE SOU
0-91180-108-0
02
1
1001-
282
UNION; 2 WAY
M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1001-
344
CONNECTOR; 4WAY
(A)
1-09656-726-0
01
1
1001-
344
CONNECTOR; 4WAY
(B)
1-09656-767-0
01
1
1001-
368
COVER; AIR TANK
8-98061-625-3
01
1
1001-
417
COVER; HARNESS
8-98111-401-0
01
1
1001-

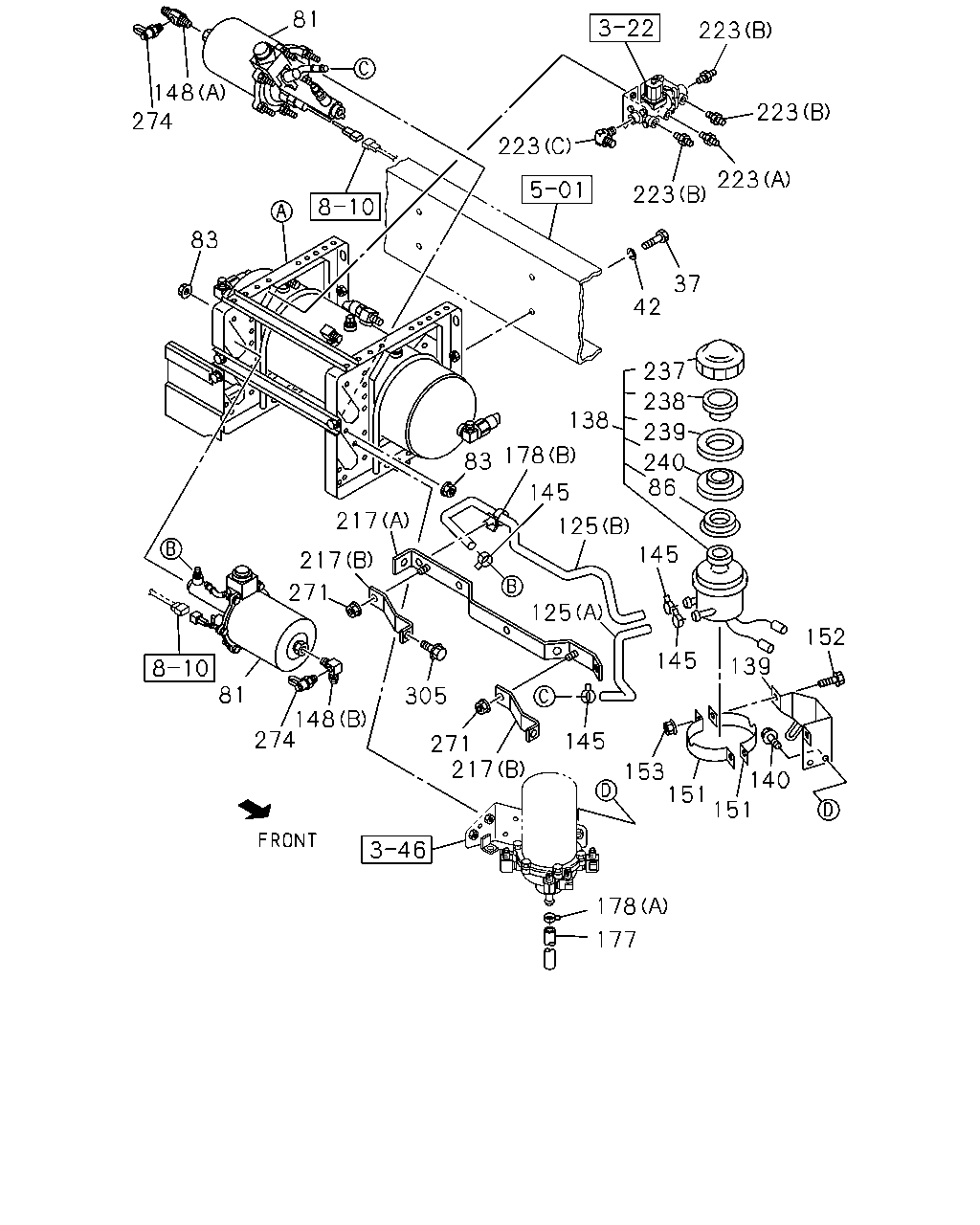

81
223
148
223
274
223
223
223
83
37
42
237
238
138
239
178
83
240
86
145
217
125
145
217
271
125
152
145
139
81
305
148
274
145
271
217
153
151
140
151
178
177
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
BOLT; AIR TANK
M12X40 FLANGE SOU
0-28651-240-0
04
1
1001-
42
WASHER; PL
ID=12.5 OD=32
0-91614-712-0
04
1
1001-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-826-0
02
1
1001-
83
NUT; AIR MASTER
M8 FLANGE SOU
0-91180-108-0
09
1
1001-
86
SEAL; DUST
1-47529-019-0
01
1
1001-
125
HOSE; OIL TANK TO AIR MASTER
(A)
8-98051-217-0
01
1
1001-
125
HOSE; OIL TANK TO AIR MASTER
(B)
8-98051-218-1
01
1
1001-
138
TANK ASM; OIL,AIR MASTER
1-47530-186-0
01
1
1001-
139
BRACKET; OIL TANK
8-98051-105-0
01
1
1001-
140
BOLT; OIL TANK TO BRKT
M8X20 FLANGE
0-28650-820-0
02
1
1001-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
1001-
148
CONNECTOR; AIR MASTER
(A) M16 & PT3/8 STRAIGHT
1-09656-643-1
01
1
1001-
148
CONNECTOR; AIR MASTER
(B) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1001-
151
BAND; OIL TANK,AIR MASTER
1-47537-056-2
02
1
1001-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
1001-
153
NUT; OIL TANK TO BAND
M8 FLANGE SOU
0-91180-108-0
02
1
1001-
177
HOSE; RUBBER,DRAIN
L=60 SERVICED BY L=3000 SOU
0-03566-300-0
01
1
1001-
178
CLIP; HOSE
(B) ID=13-18 L=14.5
1-09709-290-0
08
1
1001-
178
CLIP; HOSE
(A) ID=21
8-94242-034-0
01
1
1001-
217
BRACKET; RUBBER HOSE
(A)
8-98082-871-0
01
1
1001-
217
BRACKET; RUBBER HOSE
(B)
8-98085-273-1
02
1
1001-
223
UNION
H.S.A SYSTEM<6EP> (A) M12 & PT1/4 STRAIGHT SOU
1-09650-074-1
01
1
1001-
223
UNION
H.S.A SYSTEM<6EP> (B) M16 & PT3/8 STRAIGHT SOU
1-09650-179-1
03
1
1001-
223
UNION
H.S.A SYSTEM<6EP> (C) M16 & PT3/8 ELBOW SOU
1-09650-438-0
01
1
1001-
237
CAP; OIL TANK
1-47525-030-0
01
1
1001-
238
PLATE; BAFFLE
1-47529-022-0
01
1
1001-
239
FILTER; DUST
1-47529-017-0
01
1
1001-
240
HOLDER; FILTER
1-47529-018-0
01
1
1001-
271
NUT; BRKT,HOSE
M8 FLANGE SOU
0-91180-108-0
02
1
1001-
274
CONNECTOR; VLV
R1/4 & M16 TEST CONNECTOR
1-47459-013-1
02
1
1001-
305
BOLT; BRKT,HOSE
M8X16 FLANGE SOU
0-28050-816-0
01
1
1001-1008
30

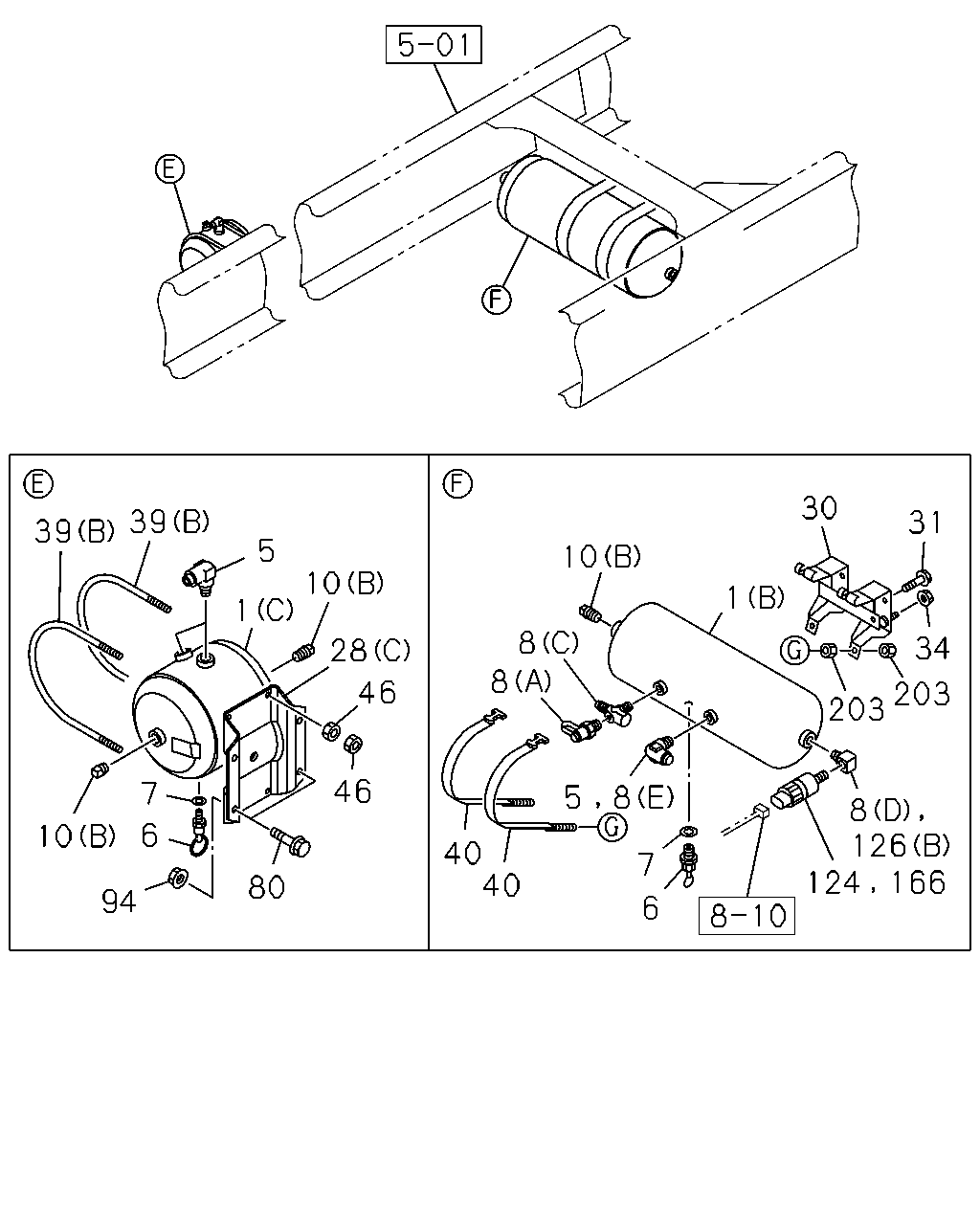

39
31
39
5
10
10
1
1
8
8
34
28
46
203
203
46
7
5
8
8
126
6
10
40
40
7
80
94
6
124
166
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(B)
1-48370-659-0
01
1
1001-1101
1
TANK ASM; AIR
(B)
8-98166-972-0
01
1
1102-
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1001-
1
TANK ASM; AIR
(C) SOU
8-98081-870-1
01
1
1001-
5
UNION; AIR TANK
DIN8 & R3/8 ELBOW SOU
1-09660-957-0
01
1
1001-1101
5
UNION; AIR TANK
DIN8 & R3/8 ELBOW SOU
1-09660-957-0
02
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1001-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
01
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1001-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
01
1
1001-
8
CONNECTOR; AIR TANK
(D) PT1/4 & PT3/8 2WAY SOU
1-09660-809-0
01
1
1102-
8
CONNECTOR; AIR TANK
(E) DIN8 & R3/8 ELBOW SOU
1-09660-957-0
01
1
1102-
8
CONNECTOR; AIR TANK
(C) DIN1/8 & M16X2 3WAY
1-09656-462-1
01
1
1001-
8
CONNECTOR; AIR TANK
(B) DIN8X2 & PT1/4 3WAY
1-09656-759-0
01
1
1001-
8
CONNECTOR; AIR TANK
(A) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
01
1
1001-
8
CONNECTOR; AIR TANK
(A) R1/4 & M16 TEST CONNECTOR
1-47459-013-1
02
1
1001-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1001-1101
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
02
1
1001-
10
PLUG; AIR TANK
(A) PT3/4 SOU
9-09204-526-0
01
1
1001-1101
28
BRACKET; AIR TANK
(A) SOU
8-98021-918-5
01
1
1001-
28
BRACKET; AIR TANK
(B) SOU
8-98044-509-5
01
1
1001-
28
BRACKET; AIR TANK
(C) SOU
8-98100-165-3
01
1
1001-
30
BRACKET; AIR TANK,SUB
1-48317-894-1
01
1
1001-
31
BOLT; BRKT TO FRAME
M10X30 FLANGE SOU
0-28651-030-0
02
1
1001-
34
NUT; BRKT,AIR TANK
M10 FLANGE SOU
0-91180-210-0
02
1
1001-
39
U-BOLT; AIR TANK
(B) L=210
1-48317-458-1
02
1
1001-
39
U-BOLT; AIR TANK
(A)
8-98022-041-0
02
1
1001-
40
BAND ASM; AIR TANK
1-48317-893-1
02
1
1001-
46
NUT; U-BOLT
M8 SOU
0-91110-508-0
08
1
1001-
46
NUT; U-BOLT
M8 SOU
0-91110-508-0
08
1
1001-
80
BOLT; BRKT
M10X30 FLANGE SOU
0-28651-030-0
03
1
1001-
94
NUT; BRKT FIX
M10 FLANGE SOU
0-91180-210-0
04
1
1001-
124
SWITCH; AIR PRESSURE
STAMP 5.5 SOU
8-97609-249-0
01
1
1102-
126
CONNECTOR; ELBOW
(A) M16 & PT3/8 ELBOW SOU
1-09650-438-0
02
1
1001-
126
CONNECTOR; ELBOW
(B) PT1/4 & PT3/8 2WAY SOU
1-09660-809-0
01
1
1001-1101
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
STAMP 5.5 SOU
8-97609-249-0
01
1
1001-1101
203
NUT
M8 SOU
0-91110-508-0
04
1
1001-
