Isuzu WW
▶
TRUCKS
▶
EXR
▶
11324 - EXR MIDDLE EAST WITH 3STEPS
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#63146) — 30 parça
◀

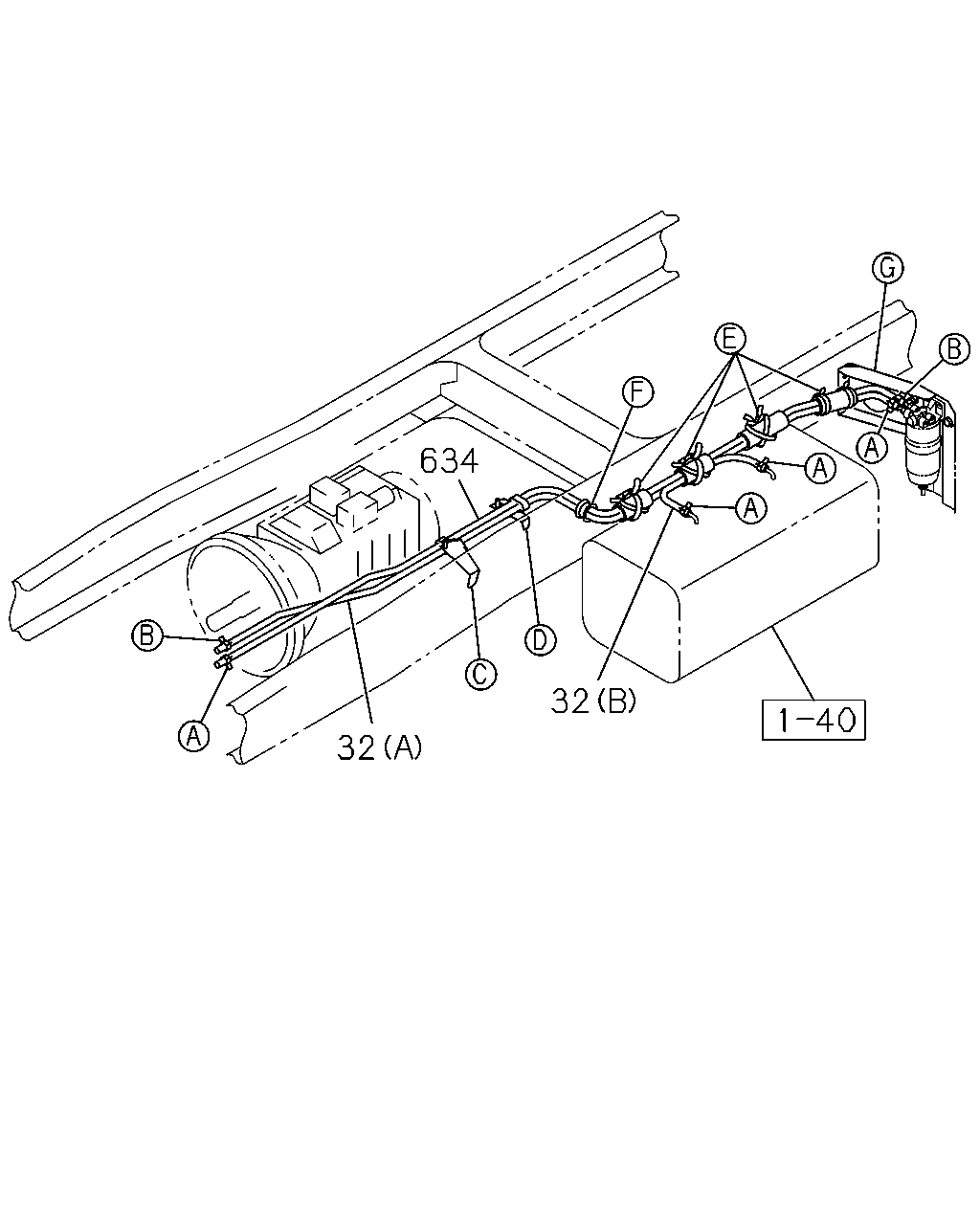

[141A] PIPING (6 parça)

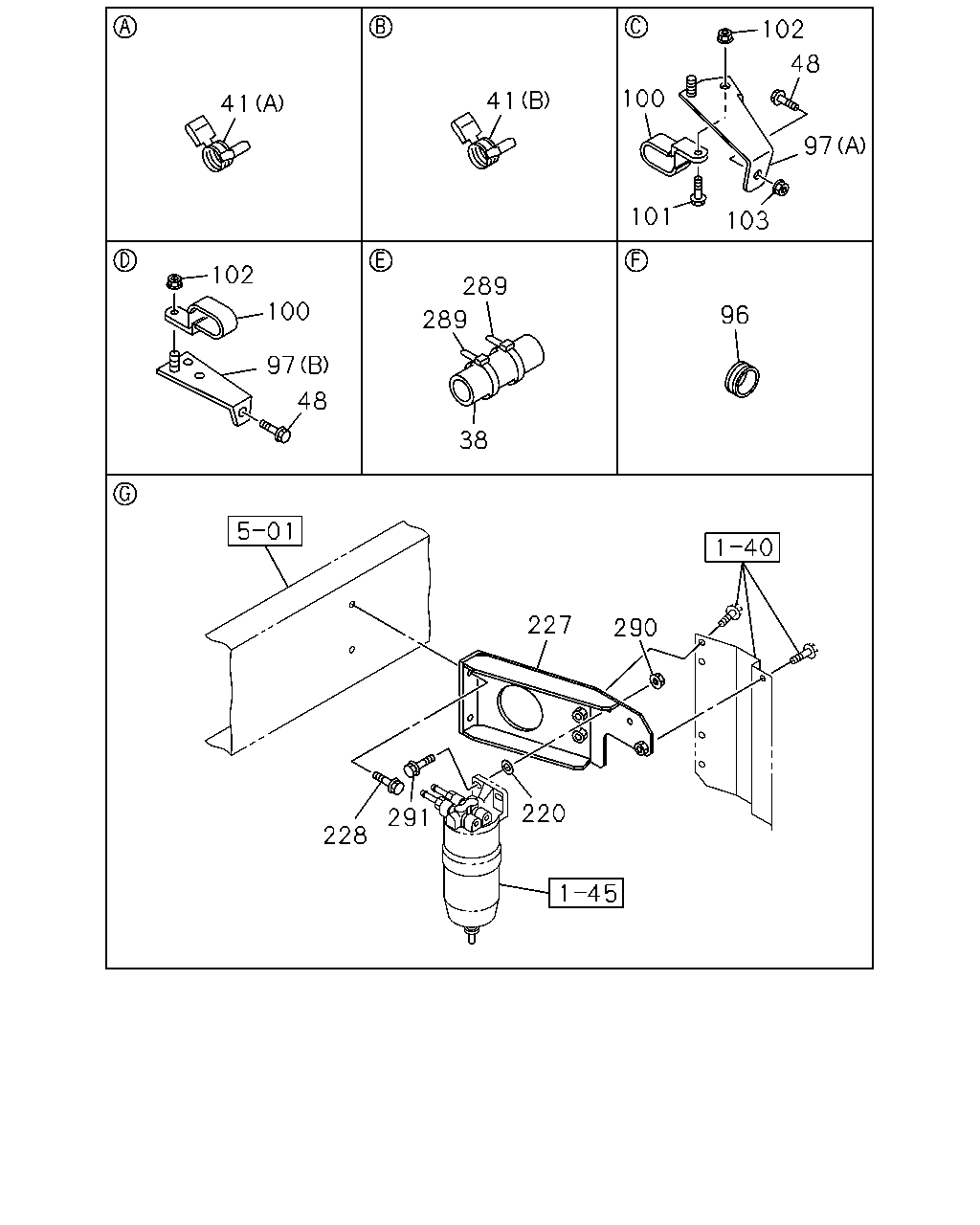

[141A] FIXING (24 parça)
▶
32
32
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=1250 SERVICED BY L=3000
0-01260-300-0
01
1
1008-1306
32
PIPE; DELIVERY,FUEL TANK
FUEL TANK 550L<EDP> (B) L=1250 SERVICED BY L=3000
0-01260-300-0
01
1
1307-
32
PIPE; DELIVERY,FUEL TANK
(A) L=2400 SERVICED BY L=3000
0-01262-300-0
01
1
1008-1306
32
PIPE; DELIVERY,FUEL TANK
FUEL TANK 550L<EDP> (A) L=2400 SERVICED BY L=3000
0-01262-300-0
01
1
1307-
634
HOSE; RUBBER RETURN
L=1900 SERVICED BY L=3000
0-01260-300-0
01
1
1008-1306
634
HOSE; RUBBER RETURN
FUEL TANK 550L<EDP> L=1900 SERVICED BY L=3000
0-01260-300-0
01
1
1307-
41
41
100
101
103
97
48
102
102
97
100
48
289
289
38
96
227
290
228
220
291
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
04
1
1008-1306
38
SLEEVE; RUBBER,RUBBER HOSE
FUEL TANK 550L<EDP> L=150 SERVICED BY L=1300
1-09360-677-1
04
1
1307-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1008-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1008-
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
02
1
1008-1306
48
BOLT; BRKT
FUEL TANK 550L<EDP> M8X30 FLANGE
0-28650-830-0
02
1
1307-
96
GROMMET; PIPE,FUEL TANK
ID=32 OD=40 T=18
1-09891-003-0
01
1
1008-1306
96
GROMMET; PIPE,FUEL TANK
ID=39 OD=45 T=19
1-09332-077-0
01
1
1307-
97
BRACKET; CLIP
(A)
1-47471-283-0
01
1
1008-
97
BRACKET; CLIP
(B)
8-98172-058-0
01
1
1008-1306
97
BRACKET; CLIP
FUEL TANK 550L<EDP> (B)
8-98172-058-0
01
1
1307-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
02
1
1008-1306
100
CLIP; FUEL PIPE
FUEL TANK 550L<EDP> ID=19X32 H=17.5 L=22.5
1-09701-315-0
02
1
1307-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
01
1
1008-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
02
1
1008-1306
102
NUT; CLIP,FUEL PIPE
FUEL TANK 550L<EDP> M8 FLANGE
0-91180-108-0
02
1
1307-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
01
1
1008-
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
02
1
1008-
227
BRACKET; FUEL SEDIMENTER
8-98144-957-0
01
1
1008-
228
BOLT; BRKT,SEDIMENTER
M10X30 FLANGE
0-28051-030-0
02
1
1008-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
08
1
1008-1306
289
CLIP; BAND,HOSE
FUEL TANK 550L<EDP> L=250
5-09707-030-1
08
1
1307-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
1008-
291
BOLT; FILER TO BRKT
M10X60 FLANGE
0-28051-060-0
02
1
1008-
