Isuzu WW
▶
TRUCKS
▶
CYH
▶
11322 - CYH LHD MIDDLE EAST EURO2 WITH 3STEPS
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#62023) — 25 parça
◀

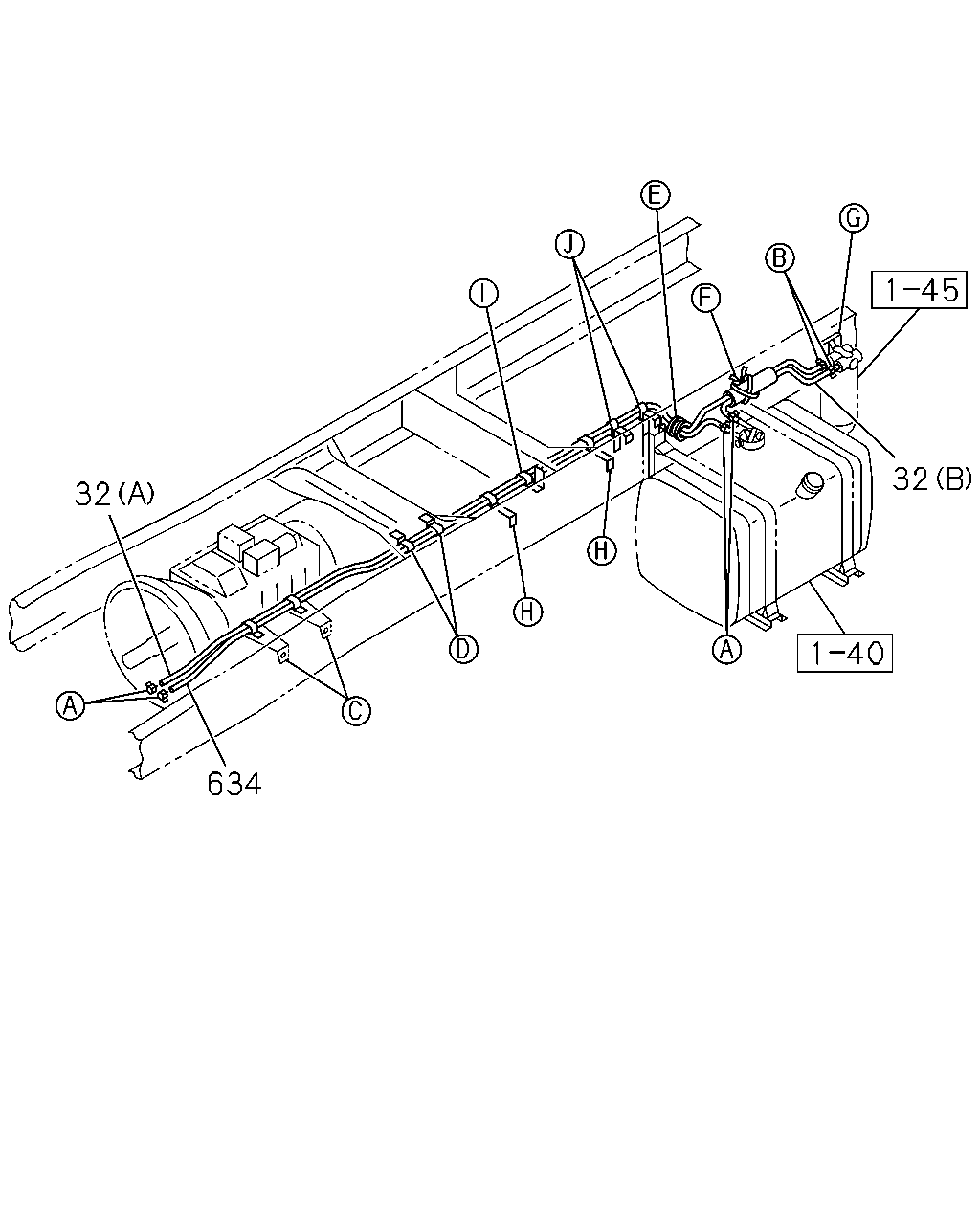

[141A] PIPING (3 parça)

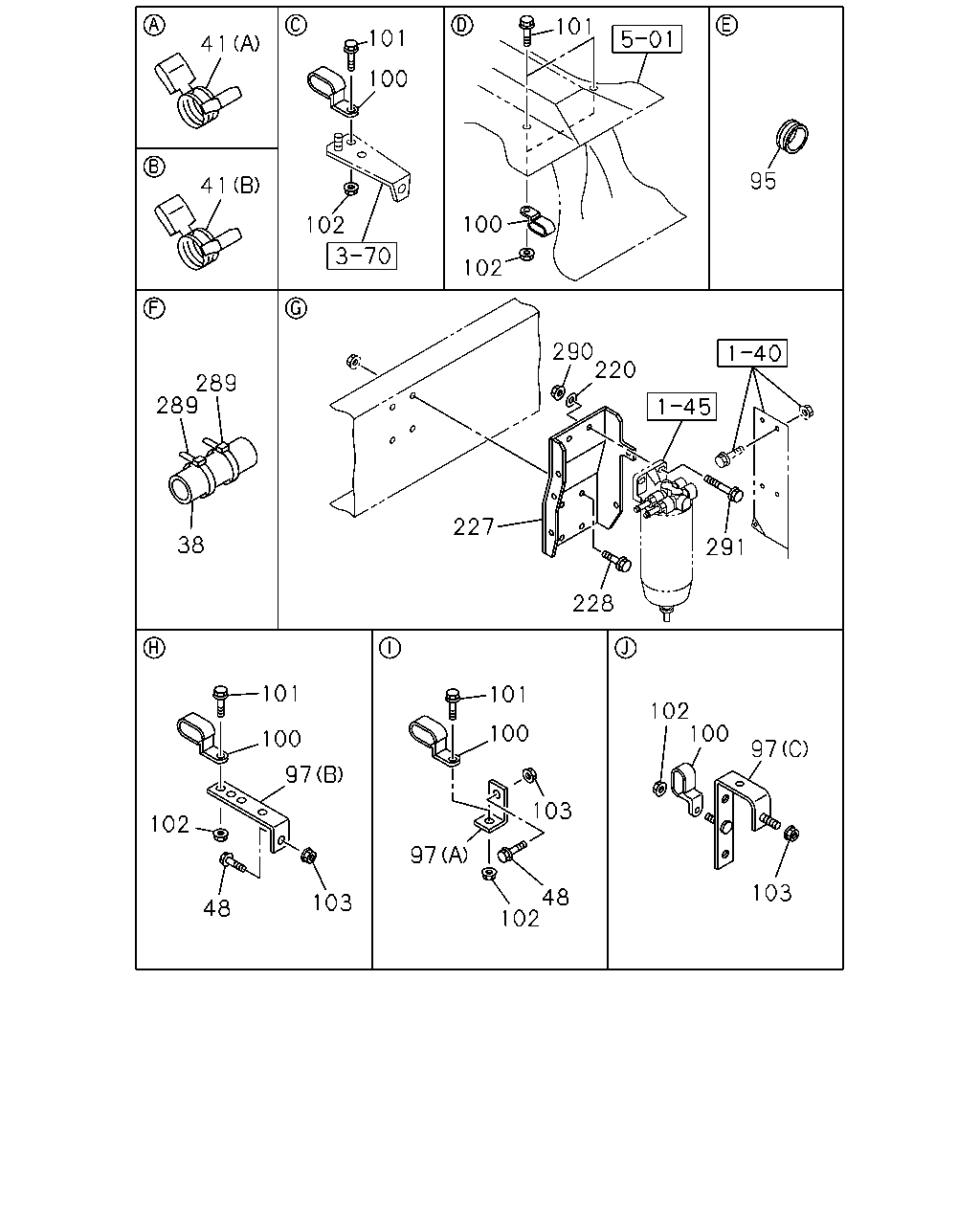

[141A] DETAIL (22 parça)
▶
32
32
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=820 SERVICED BY L=3000
0-01260-300-0
01
1
1008-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3950 SERVICED BY L=5050
0-01262-505-0
01
1
1008-
634
HOSE; RUBBER RETURN
L=3650 SERVICED BY L=8000
0-01260-800-0
01
1
1008-
101
101
41
100
95
41
100
102
102
290
220
289
289
227
38
291
228
101
101
102
100
100
100
97
97
103
102
97
103
48
102
103
48
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
WHEEL BASE 6500MM(65W) L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1008-
38
SLEEVE; RUBBER,RUBBER HOSE
WHEEL BASE 7400MM(74W),WHEEL BASE 7800MM(78W) L=150 SERVICED BY L=1300
1-09360-677-1
03
1
1008-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1008-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1008-
48
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
01
1
1008-
48
BOLT; BRKT
M8X35 FLANGE
0-28650-835-0
03
1
1008-
95
BUSHING; PIPE,FUEL TANK
ID=32 OD=40 T=23
1-09332-112-0
01
1
1008-
97
BRACKET; CLIP
(A) L=55
1-47475-304-0
01
1
1008-
97
BRACKET; CLIP
(C)
1-47479-797-0
01
1
1008-
97
BRACKET; CLIP
(B)
8-98172-059-0
03
1
1008-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
10
1
1008-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
07
1
1008-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
1008-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
10
1
1008-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
1008-
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
02
1
1008-
227
BRACKET; FUEL SEDIMENTER
WHEEL BASE 6500MM(65W)
8-98144-960-0
01
1
1008-
228
BOLT; BRKT,SEDIMENTER
WHEEL BASE 6500MM(65W) M10X35 FLANGE
0-28051-035-0
04
1
1008-
289
CLIP; BAND,HOSE
WHEEL BASE 6500MM(65W) L=250
5-09707-030-1
04
1
1008-
289
CLIP; BAND,HOSE
WHEEL BASE 7400MM(74W),WHEEL BASE 7800MM(78W) L=250
5-09707-030-1
06
1
1008-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
1008-
291
BOLT; FILER TO BRKT
M10X60 FLANGE
0-28051-060-0
02
1
1008-
