Isuzu WW
▶
TRUCKS
▶
FTS
▶
11405 - FTS(RHD)EURO1
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#61251) — 38 parça
◀

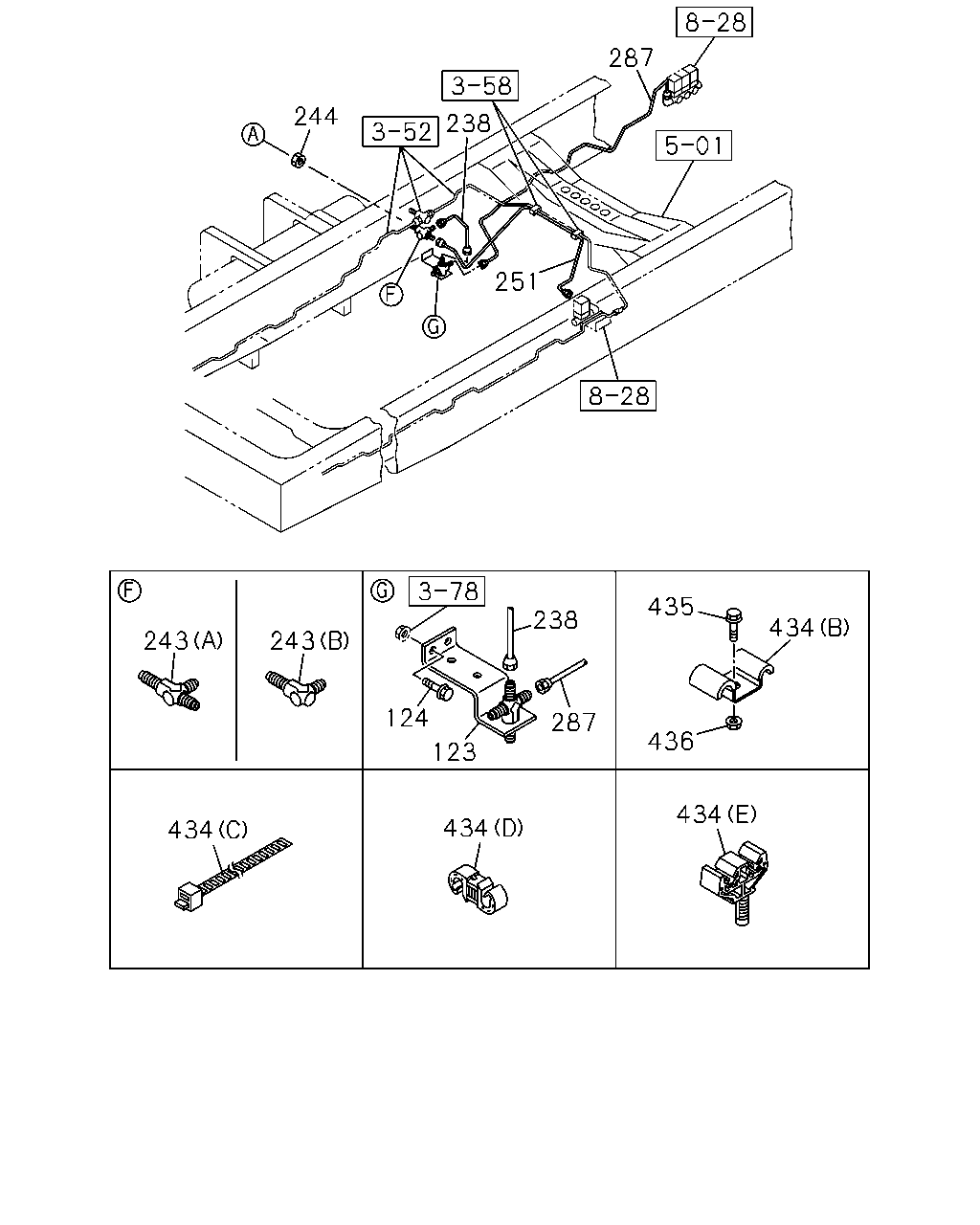

[370A] FRAME SIDE (15 parça)

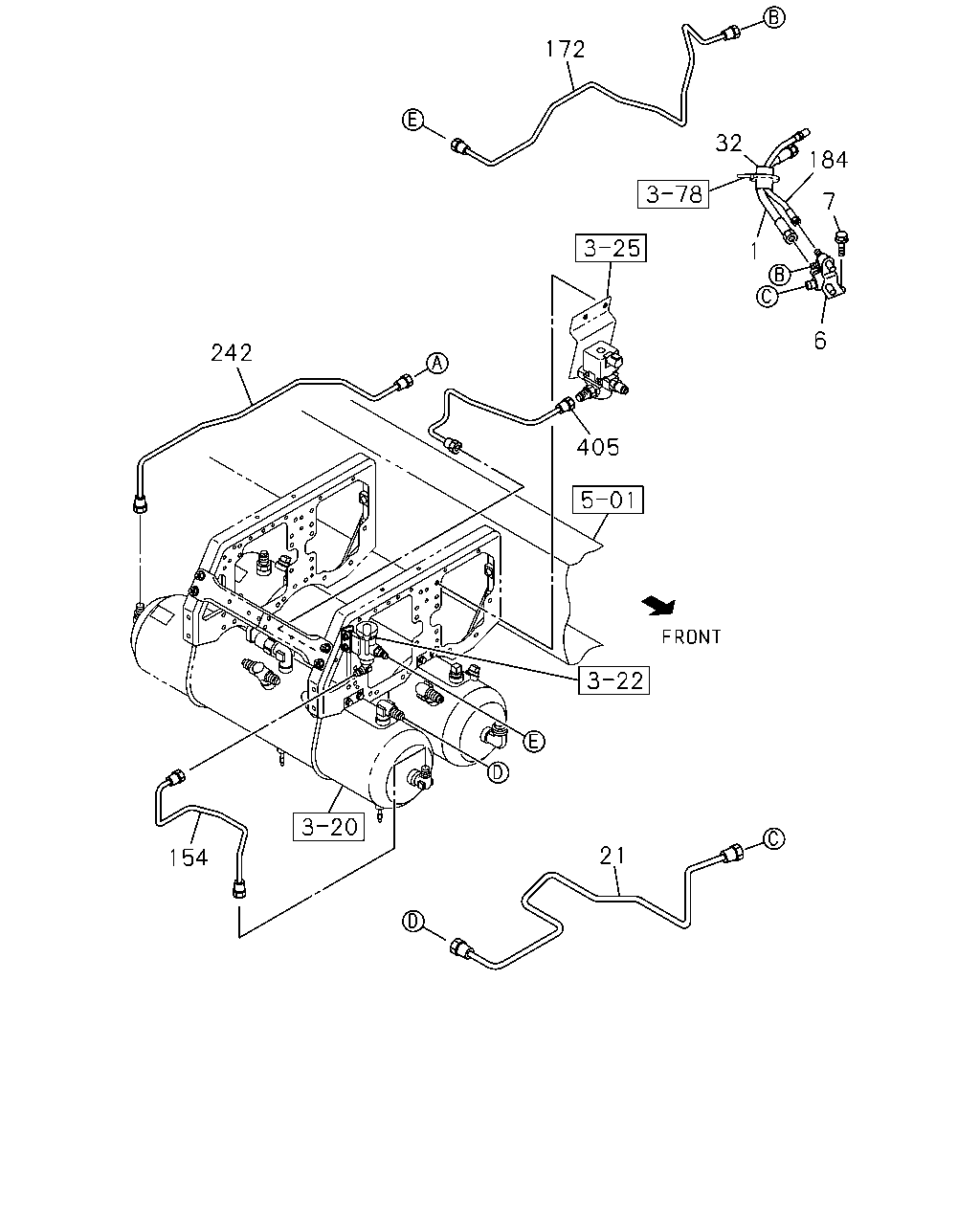

[370A] AIR TANK SIDE (10 parça)

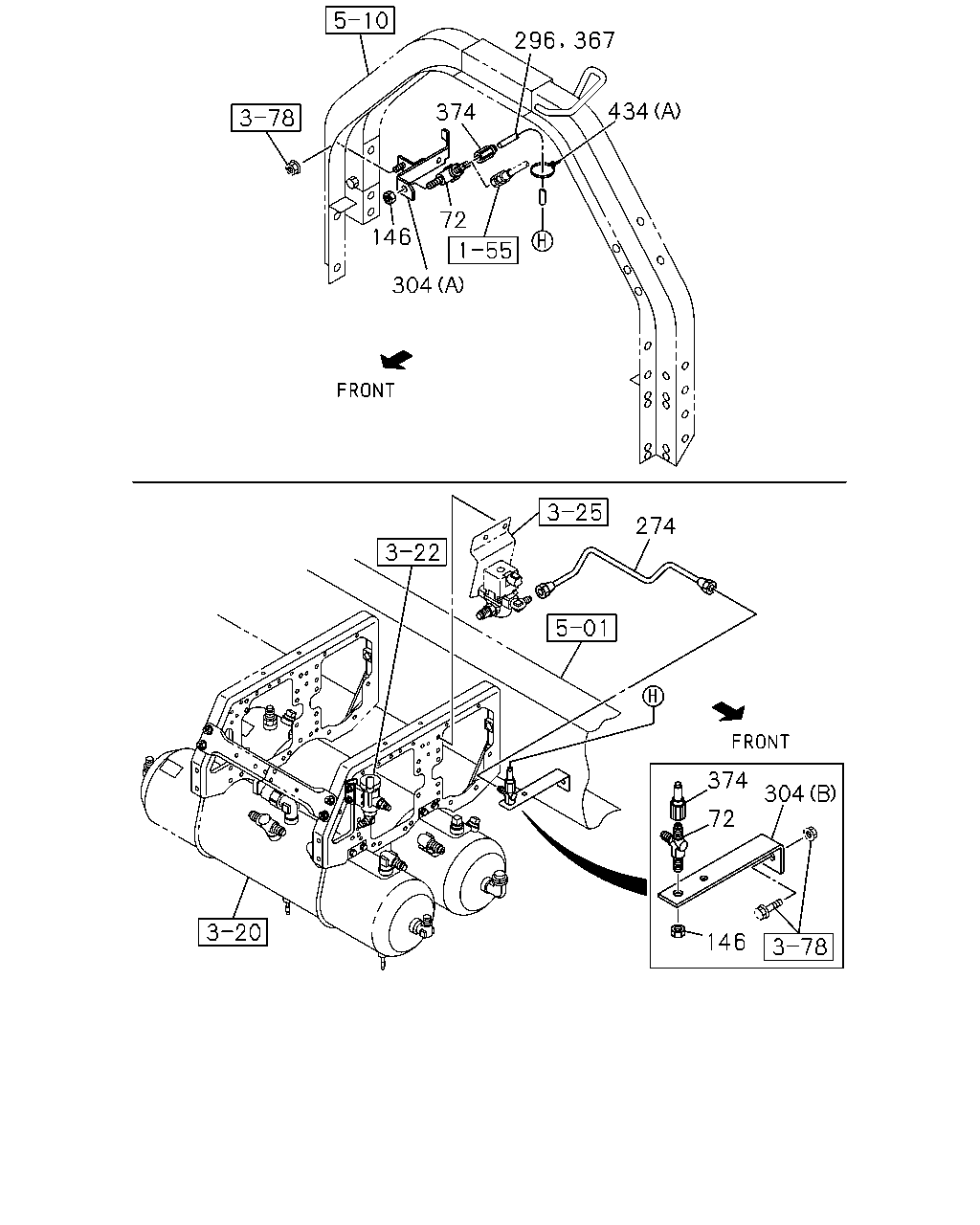

[370A] CAB MOUNTING SIDE (13 parça)
▶
287
244
238
251
435
238
434
243
243
124
287
436
123
434
434
434
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
123
BRACKET; UNION
8-98146-591-0
01
1
1112-
124
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
02
1
1112-
238
PIPE; AIR,UNION TO UNION
L=246
8-98187-829-0
01
1
1112-
243
UNION; AIR PIPE
PTO CONTROL<SV6> (A) M12 3WAY
0-92138-906-0
01
1
1112-
243
UNION; AIR PIPE
EXC. PTO CONTROL<SV6> (B) M12 ELBOW
0-92125-206-0
01
1
1112-
244
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
1112-
251
PIPE; AIR,UNION TO MAG VLV
PTO CONTROL<SV6> L=1038 SERVICED BY L=1100
1-47428-815-0
01
1
1112-
287
PIPE; AIR,MAG VLV
L=1353 SERVICED BY L=1370
1-47428-818-0
01
1
1112-
434
CLIP
(B) ID=16 & 7 L=21 & 17
1-09700-675-0
01
1
1112-
434
CLIP
(C) L=600
1-09707-107-1
01
1
1112-
434
CLIP
(A) L=350
1-09707-183-0
01
1
1112-
434
CLIP
(D) ID=6.35 & 6.35
1-09709-273-1
01
1
1112-
434
CLIP
(E)
8-98012-254-1
01
1
1112-
435
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
1112-
436
NUT; CLIP
M8 FLANGE
0-91180-108-0
01
1
1112-
172
32
184
7
1
6
242
405
21
154
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
8-98140-111-0
01
1
1112-
6
BRACKET; FLEX HOSE,AIR TANK
8-98133-392-0
01
1
1112-
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28650-830-0
02
1
1112-
21
PIPE; AIR,UNION TO AIR DRYER
L=1254
8-98201-010-0
01
1
1112-
32
SLEEVE; RUBBER,AIR PIPE
ID=32 OD=36 L=50
1-09337-023-0
01
1
1112-
154
PIPE; AIR,AIR TANK TO AIR GOV
8-98152-813-0
01
1
1112-
172
PIPE; AIR,GOV TO UNION
8-98201-011-0
01
1
1112-
184
HOSE; FLEX,AIR GOV
L=340
1-09363-622-0
01
1
1112-
242
PIPE; AIR,AIR TANK TO UNION
L=936 SERVICED BY L=1000
1-47428-814-0
01
1
1112-
405
PIPE; AIR,TANK TO MAG VLV
L=471
8-98163-967-0
01
1
1112-
374
434
72
146
304
274
374
304
72
146
296
367
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
72
UNION; AIR PIPE
M12 2WAY
1-09654-059-2
02
1
1112-
146
NUT; UNION
M12
0-91111-512-0
02
1
1112-
274
PIPE; AIR UNION TO UNION
L=398
8-98201-012-0
01
1
1112-
296
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
01
1
1112-
304
BRACKET; UNION
(B)
8-98189-823-0
01
1
1112-
304
BRACKET; UNION
(A)
8-98198-898-0
01
1
1112-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
01
1
1112-
374
CONNECTOR
DIN8 & M12 STRAIGHT
1-09660-873-0
02
1
1112-
434
CLIP
(B) ID=16 & 7 L=21 & 17
1-09700-675-0
01
1
1112-
434
CLIP
(C) L=600
1-09707-107-1
01
1
1112-
434
CLIP
(A) L=350
1-09707-183-0
01
1
1112-
434
CLIP
(D) ID=6.35 & 6.35
1-09709-273-1
01
1
1112-
434
CLIP
(E)
8-98012-254-1
01
1
1112-
