3-77 — BRAKE PIPING; AIR,REAR
(#59417) — 66 parça
◀

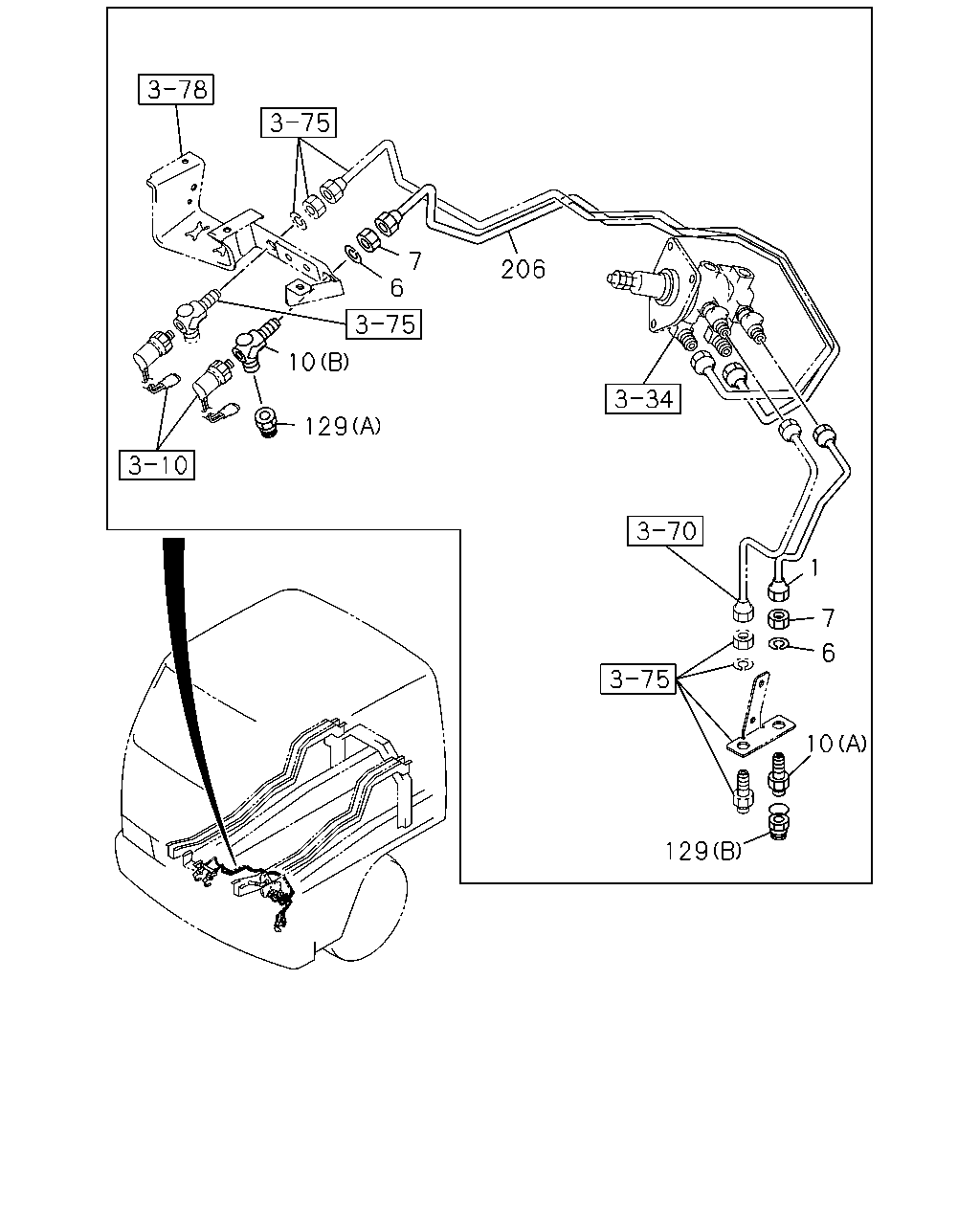

[377A] PIPING;CAB SIDE (11 parça)

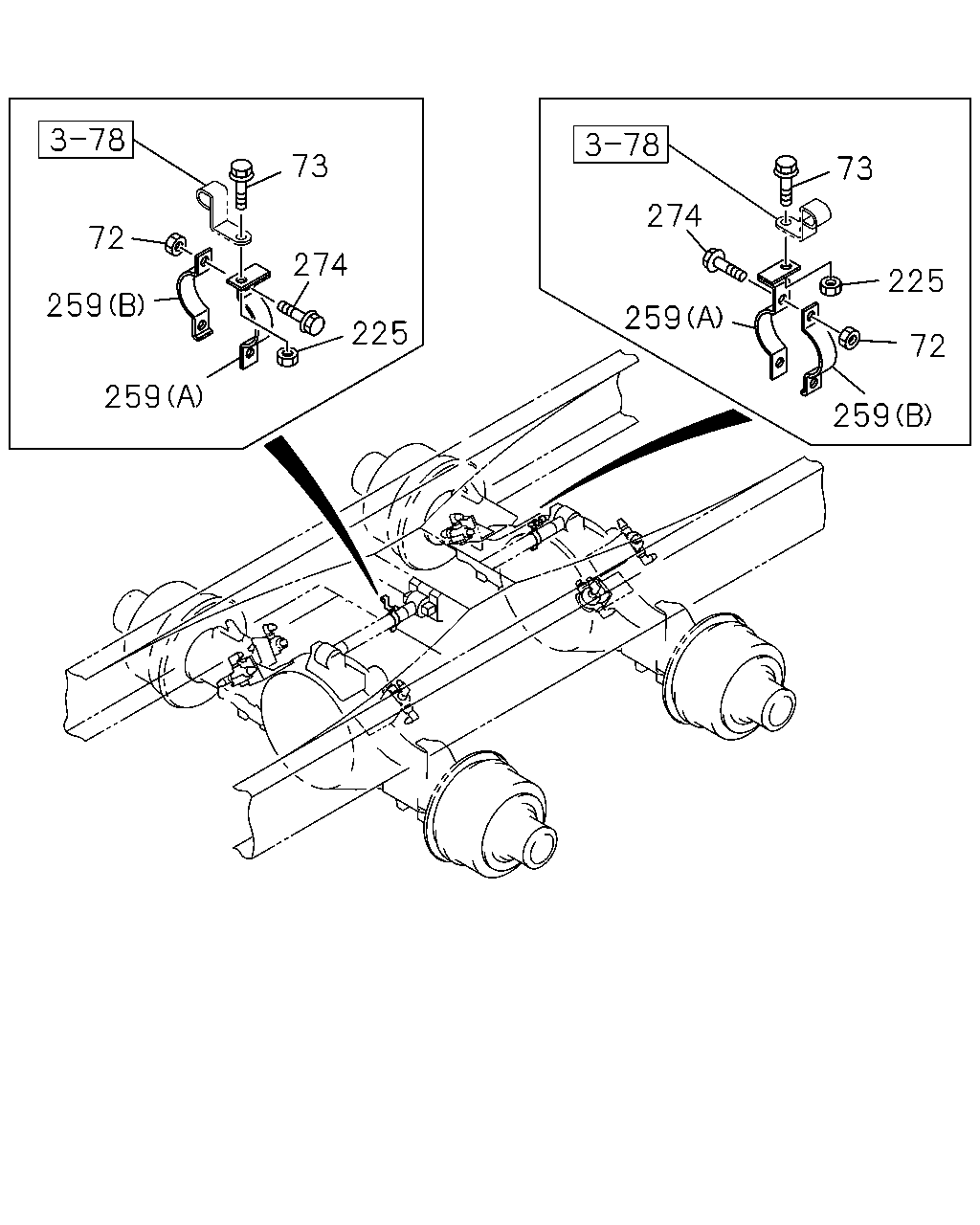

[377A] FIXING;TORQUE ROD BRACKET (18 parça)

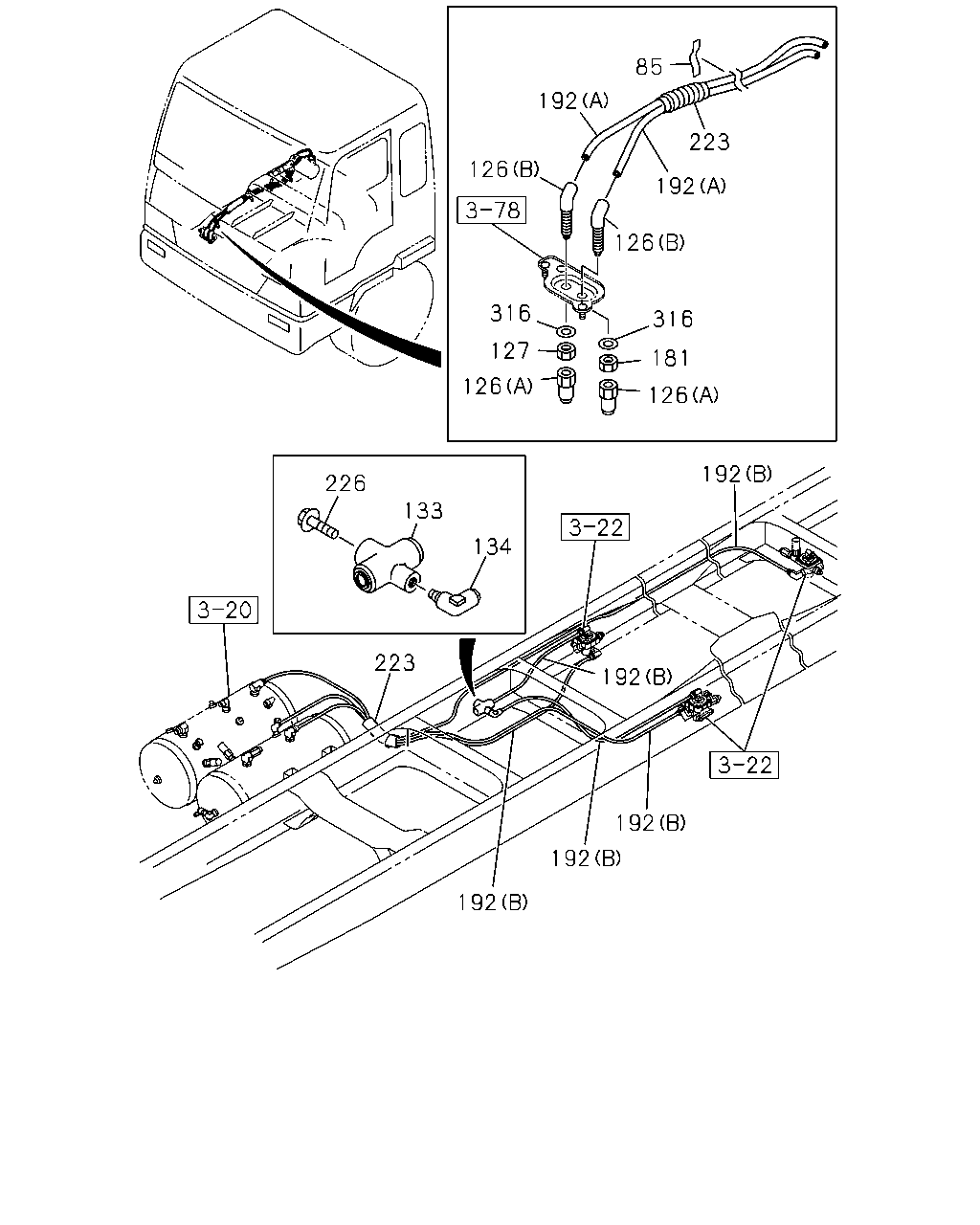

[377A] PIPING;NYLON TUBE NO.2 (12 parça)

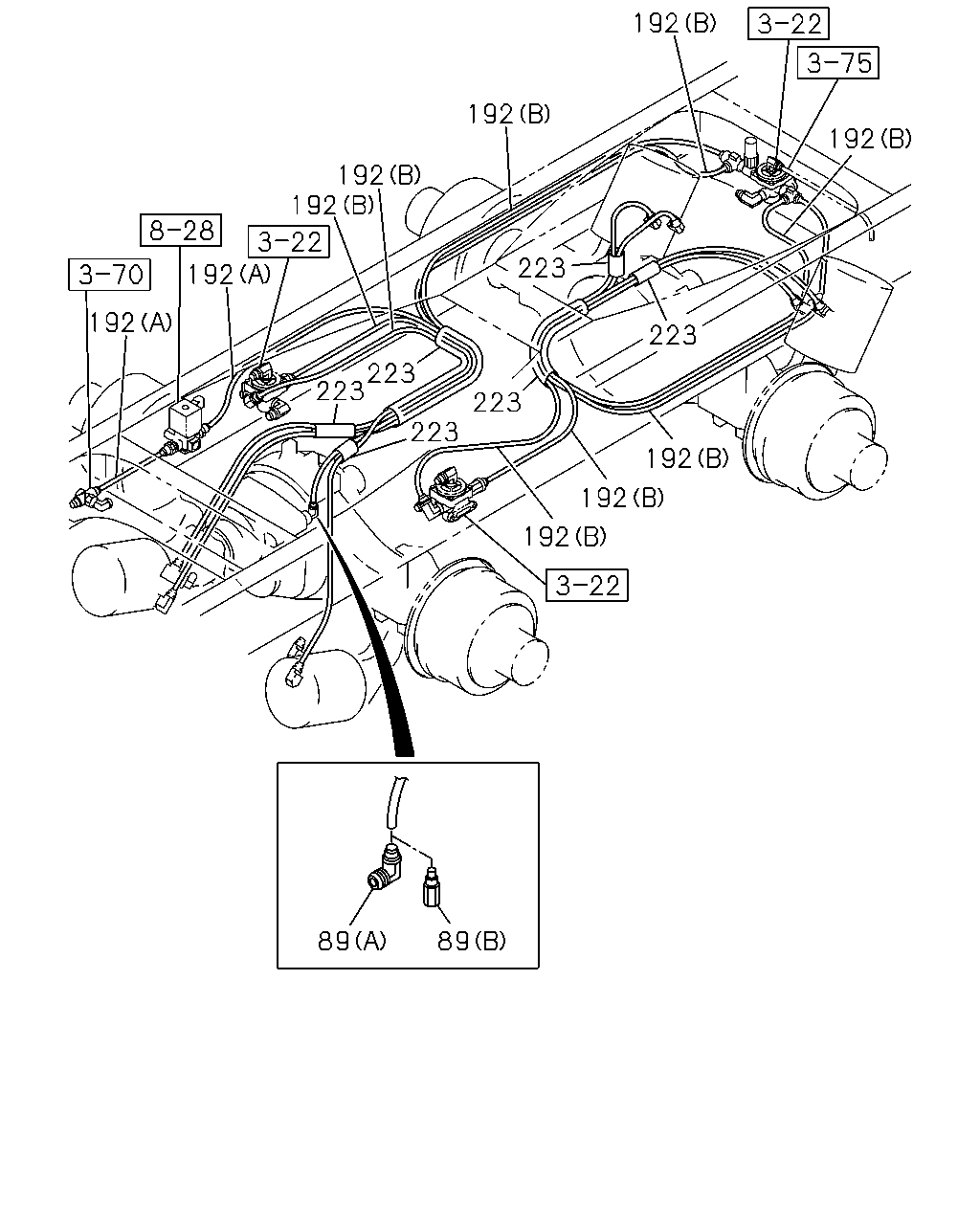

[377A] PIPING;NYLON TUBE NO.1 (25 parça)
▶
7
6
206
10
129
1
7
6
10
129
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
PIPE; AIR,FLEX HOSE TO BRK VLV
L=423
1-49113-428-2
01
1
0006-
6
WASHER; LK,FLEX HOSE
ID=16.2
9-09150-516-0
02
1
0006-0603
6
WASHER; LK,FLEX HOSE
ID=16.2
0-91510-516-0
02
1
0604-
7
NUT; FLEX HOSE
M16
9-99111-416-0
02
1
0006-0512
7
NUT; FLEX HOSE
M16
0-91111-516-0
02
1
0601-
10
CONNECTOR; FLEX HOSE
(A) M16 STRAIGHT
1-09654-380-0
01
1
0006-
10
CONNECTOR; FLEX HOSE
(B) M16X2 & PT1/4 3WAY
1-09656-329-1
01
1
0006-
129
CONNECTOR; NYLON TUBE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0006-
129
CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09661-095-0
01
1
0006-0007
129
CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0008-
206
PIPE; AIR,BRK VLV TO FLEX HOSE
L=1267
1-49121-665-0
01
1
0006-
73
73
274
72
274
225
259
259
225
72
259
259
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
72
NUT; BRKT
M8 FLANGE
0-91150-108-0
04
1
0006-0602
72
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
0603-
72
NUT; BRKT
M8 FLANGE
0-91150-108-0
01
1
0008-0211
72
NUT; BRKT
M8 FLANGE
0-91150-108-0
02
1
0212-0602
72
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
0603-
73
BOLT; CLIP
M8X25 FLANGE
0-28680-825-0
02
1
0006-0512
73
BOLT; CLIP
M8X25 FLANGE
0-28680-825-0
02
1
0006-0512
73
BOLT; CLIP
M8X25 FLANGE
0-28650-825-0
02
1
0601-
73
BOLT; CLIP
M8X25 FLANGE
0-28650-825-0
02
1
0601-
225
NUT; TUBE CLIP
M8 FLANGE
0-91150-108-0
02
1
0006-0602
225
NUT; TUBE CLIP
M8 FLANGE
0-91150-108-0
02
1
0006-0602
225
NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0
02
1
0603-
225
NUT; TUBE CLIP
M8 FLANGE
0-91180-108-0
02
1
0603-
259
BRACKET; ROD,NYLON TUBE
(A)
1-47476-428-0
02
1
0006-0102
259
BRACKET; ROD,NYLON TUBE
(A)
1-47479-226-0
02
1
0103-
259
BRACKET; ROD,NYLON TUBE
(B)
1-47476-429-0
02
1
0006-
274
BOLT; BRKT
M8X25 FLANGE
0-28680-825-0
04
1
0006-0512
274
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
04
1
0601-
192
192
192
192
192
192
223
192
223
223
223
223
223
192
192
192
89
89
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
89
CONNECTOR; NYLON TUBE
(A) DIN8 & R1/4 ELBOW
1-09661-209-0
01
1
0006-0111
89
CONNECTOR; NYLON TUBE
(B) DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0112-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=12
1-87410-069-0
AR
1
0006-
192
TUBE; NYLON
(B) SERVICED BY L=4000 OD=12
1-87410-070-0
AR
1
0006-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=12
1-87410-071-0
AR
1
0006-
192
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0006-0212
192
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0301-
192
TUBE; NYLON
(A) SERVICED BY L=4000 OD=8
1-87410-074-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87410-091-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=28
1-87410-098-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=25
1-87410-100-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87410-102-0
AR
1
0006-
85
192
223
126
192
126
316
316
127
181
126
126
192
226
133
134
223
192
192
192
192
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
85
GASKET; NYLON TUBE
100X40
1-72498-022-1
05
1
0006-
126
UNION; NYLON TUBE
(B) DIN8 & M20 ELBOW
1-09661-015-0
02
1
0006-0706
126
UNION; NYLON TUBE
(B) DIN8 & M20 ELBOW
8-98078-117-0
02
1
0707-
126
UNION; NYLON TUBE
(A) DIN8 & M20 STRAIGHT
1-09661-056-0
02
1
0006-0007
126
UNION; NYLON TUBE
(A) DIN8 & M20 STRAIGHT
1-09661-381-0
02
1
0008-0706
127
NUT; UNION
M20
9-99111-420-0
01
1
0006-0512
127
NUT; UNION
M20
0-91111-520-0
01
1
0601-
133
UNION; NIPPLE
DIN12X2 & R3/8 3WAY
1-09661-131-0
01
1
0006-
134
CONNECTOR
DIN12 & R3/8 ELBOW
1-09660-959-0
01
1
0006-
181
NUT; TUBE UNION
M20
9-99111-420-0
01
1
0006-0512
181
NUT; TUBE UNION
M20
0-91111-520-0
01
1
0601-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=12
1-87410-069-0
AR
1
0006-
192
TUBE; NYLON
(B) SERVICED BY L=4000 OD=12
1-87410-070-0
AR
1
0006-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=12
1-87410-071-0
AR
1
0006-
192
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0006-0212
192
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0301-
192
TUBE; NYLON
(A) SERVICED BY L=4000 OD=8
1-87410-074-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87410-091-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=28
1-87410-098-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=25
1-87410-100-0
AR
1
0006-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=15
1-87410-102-0
AR
1
0006-
226
BOLT; UNION
M8X25 FLANGE
0-28680-825-0
01
1
0006-0512
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0601-
316
WASHER; PL
ID=21
9-09160-520-0
02
1
0006-0605
316
WASHER; PL
ID=21
0-91610-520-0
02
1
0606-
