Isuzu WW
▶
TRUCKS
▶
FSR
▶
11233 - FSR-R EU5 EXC.SPACE
▶
3 - Brakes, Brake System
▶
3-77 - BRAKE PIPING; AIR,REAR
▶
3-77 — BRAKE PIPING; AIR,REAR
(#59225) — 62 parça
◀

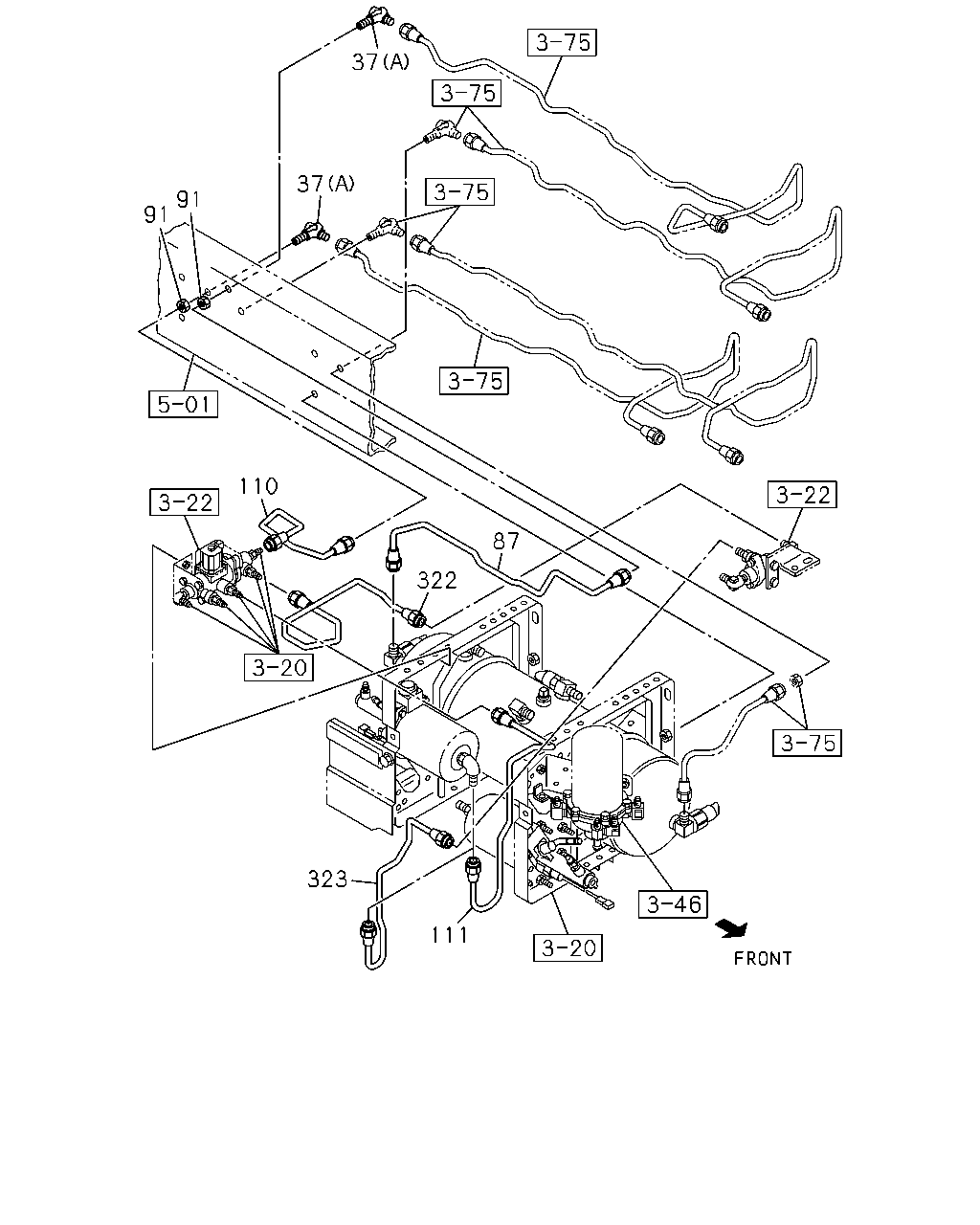

[377A] FRAME SIDE;H.S.A SYSTEM (8 parça)

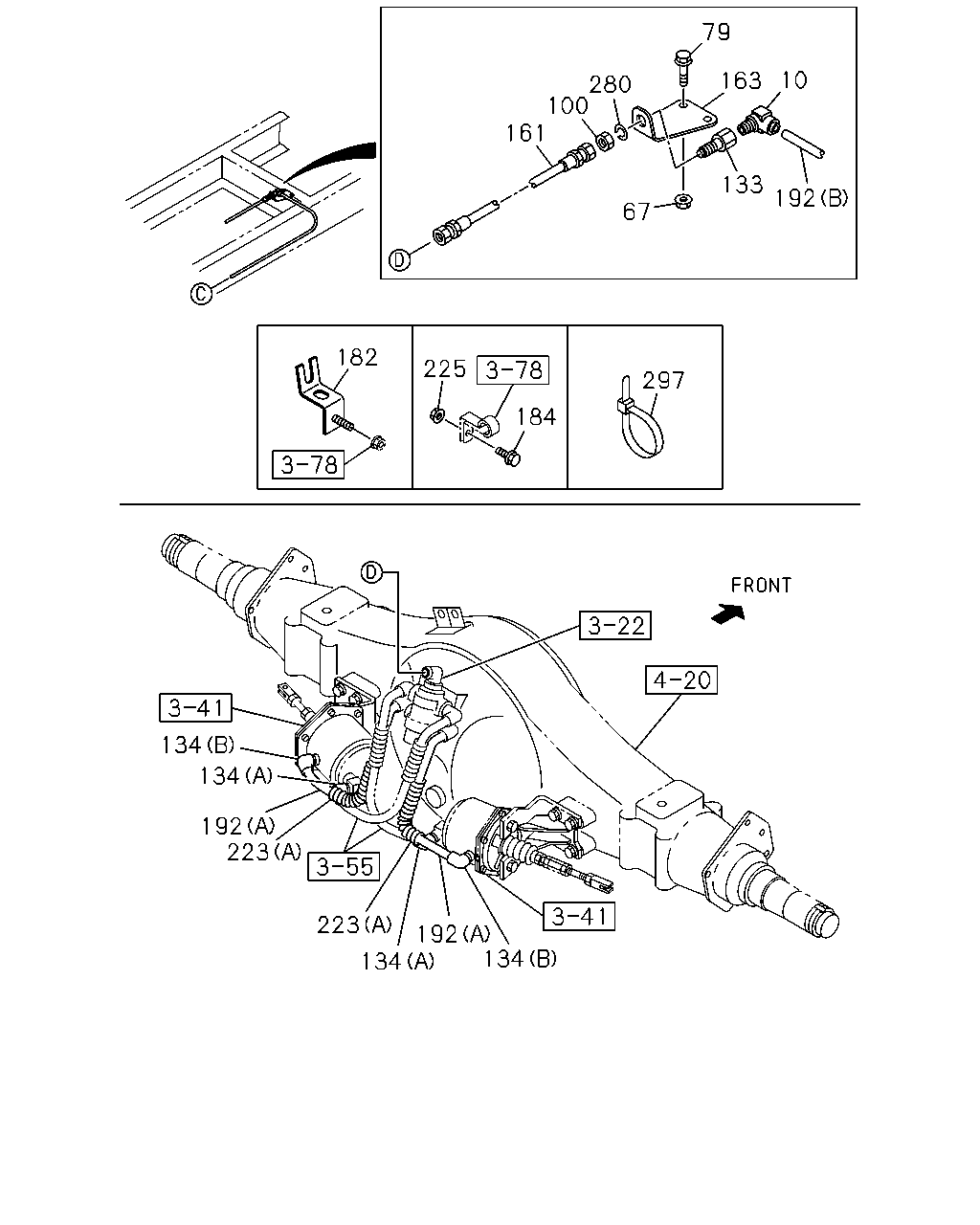

[377A] PARKING BRAKE AIR CONTROL NO.2 (22 parça)

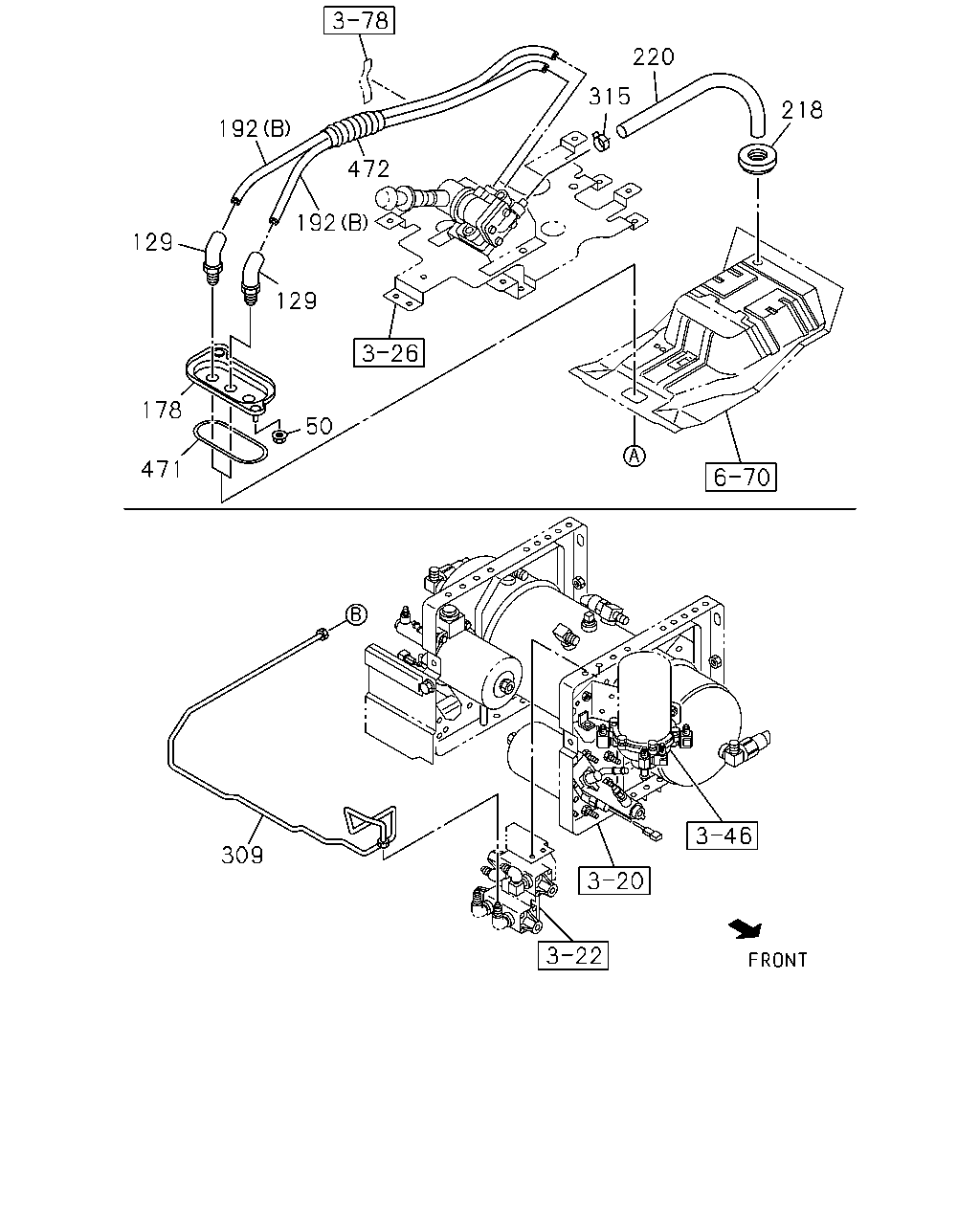

[377A] CAB AND TANK SIDE (14 parça)

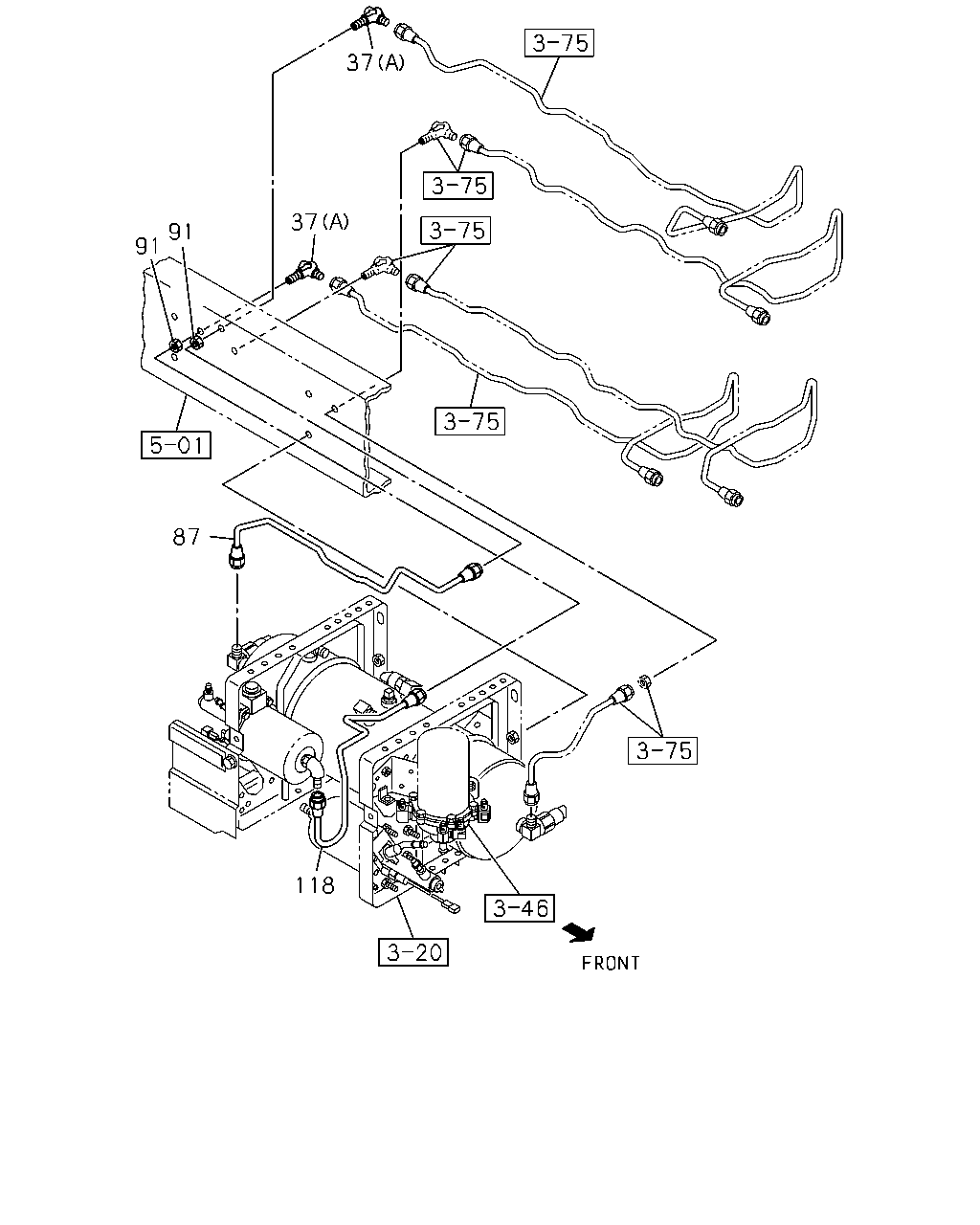

[377A] FRAME SIDE;EXC.H.S.A SYSTEM (5 parça)
[377A] PARKING BRAKE AIR CONTROL NO.1 (13 parça)
▶
37
37
91
91
110
87
322
323
111
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
0906-
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
0906-
87
PIPE; AIR,AIR TANK TO UNION
L=700 SERVICED BY L=700
1-47428-870-0
01
1
0906-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
0906-
110
PIPE; AIR,UNION TO VLV
H.S.A SYSTEM<6EP> L=473
8-98067-756-0
01
1
0906-
111
PIPE; AIR,VLV TO AIR MASTER
H.S.A SYSTEM<6EP> EXC. THROTTLE CONTROL SYSTEM(6XH) L=554 SERVICED BY L=600
1-47428-868-0
01
1
0906-
322
PIPE; AIR,HSA VLV TO DBL CHK VLV
THROTTLE CONTROL SYSTEM(6XH) L=673 SERVICED BY L=700
1-47428-870-0
01
1
0906-
323
PIPE; AIR,DBL CHK VLV
THROTTLE CONTROL SYSTEM(6XH) L=574 SERVICED BY L=600
1-47428-868-0
01
1
0906-
182
184
225
297
134
134
192
223
223
134
134
192
133
67
161
100
280
79
163
10
192
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
CONNECTOR; FLEX HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0906-
67
NUT; HOSE BRKT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8 FLANGE
0-91180-108-0
02
1
0906-
79
BOLT; HOSE BRKT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X25 FLANGE
0-28650-825-0
02
1
0906-
100
NUT; UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16
0-91111-516-0
01
1
0906-
133
UNION; NIPPLE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-09654-258-2
01
1
0906-1111
133
UNION; NIPPLE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8 & M16 STRAIGHT
8-98202-001-0
01
1
1112-
134
CONNECTOR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) DIN12 & R3/8 ELBOW
1-09660-959-0
02
1
0906-
134
CONNECTOR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) DIN6 & R3/8 ELBOW
1-09661-234-0
02
1
0906-
161
HOSE; FLEX,QUICK RELEASE VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=460
1-09363-963-0
01
1
0906-
163
BRACKET; FLEX HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98044-842-0
01
1
0906-
182
BRACKET; TUBE CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98096-272-0
01
1
0906-
184
BOLT; TUBE CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X20 FLANGE
0-28650-820-0
01
1
0906-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
0906-
223
TUBE; CORRUGATE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 ID=7
1-87411-016-0
02
1
0906-
223
TUBE; CORRUGATE
(B) SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0906-
223
TUBE; CORRUGATE
(B) SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
0906-
225
NUT; TUBE CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8 FLANGE
0-91180-108-0
01
1
0906-
280
WASHER; LK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=16.2
0-91510-816-0
01
1
0906-0906
297
CLIP; BAND
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=350
1-09707-183-0
09
1
0906-
220
218
315
472
192
129
129
192
50
178
471
309
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
50
NUT; UNION BRKT
M8 FLANGE
0-91180-108-0
02
1
0906-
129
CONNECTOR; NYLON TUBE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) DIN13 & M18 ELBOW
8-97611-963-1
02
1
0906-
178
BRACKET; UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98017-054-1
01
1
0906-
178
BRACKET; UNION
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98017-052-1
01
1
0906-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
0906-
218
GROMMET; VINYL HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) OD=24
9-61166-007-0
01
1
0906-
220
HOSE; VINYL,EXH,PARKING BRK VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
0906-
309
PIPE; AIR,MPV TO UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=1428 SERVICED BY L=1550
1-47428-879-0
01
1
0906-
315
CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
8-94238-572-0
01
1
0906-
471
SEAL; BRKT
1-79738-832-0
01
1
0906-
472
TUBE; SPUTTER
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98067-708-0
01
1
0906-
37
37
91
91
87
118
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
0906-
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
0906-
87
PIPE; AIR,AIR TANK TO UNION
L=700 SERVICED BY L=700
1-47428-870-0
01
1
0906-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
0906-
118
PIPE; AIR,UNION TO AIR MASTER
EXC. H.S.A SYSTEM<6EP>,THROTTLE CONTROL SYSTEM(6XH) L=692 SERVICED BY L=700
1-47428-870-0
01
1
0906-
318
97
144
98
37
223
192
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
0906-
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
0906-
97
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16 STRAIGHT L=42
0-92123-010-0
01
1
0906-
98
NUT; PIPE UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16
0-91111-516-0
01
1
0906-
144
PIPE; AIR,UNION TO UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=1408 SERVICED BY L=1550
1-47428-879-0
01
1
0906-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
0906-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
0906-
223
TUBE; CORRUGATE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 ID=7
1-87411-016-0
02
1
0906-
223
TUBE; CORRUGATE
(B) SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0906-
223
TUBE; CORRUGATE
(B) SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
0906-
318
PIPE; AIR,UNION TO AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=1076 SERVICED BY L=1100
1-47428-875-0
01
1
0906-
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
