5 - Frame, Cab Mounting
▶
5-15 - CAB MOUNTING; CAB SIDE
▶
5-15 — CAB MOUNTING; CAB SIDE
(#58144) — 67 parça
◀

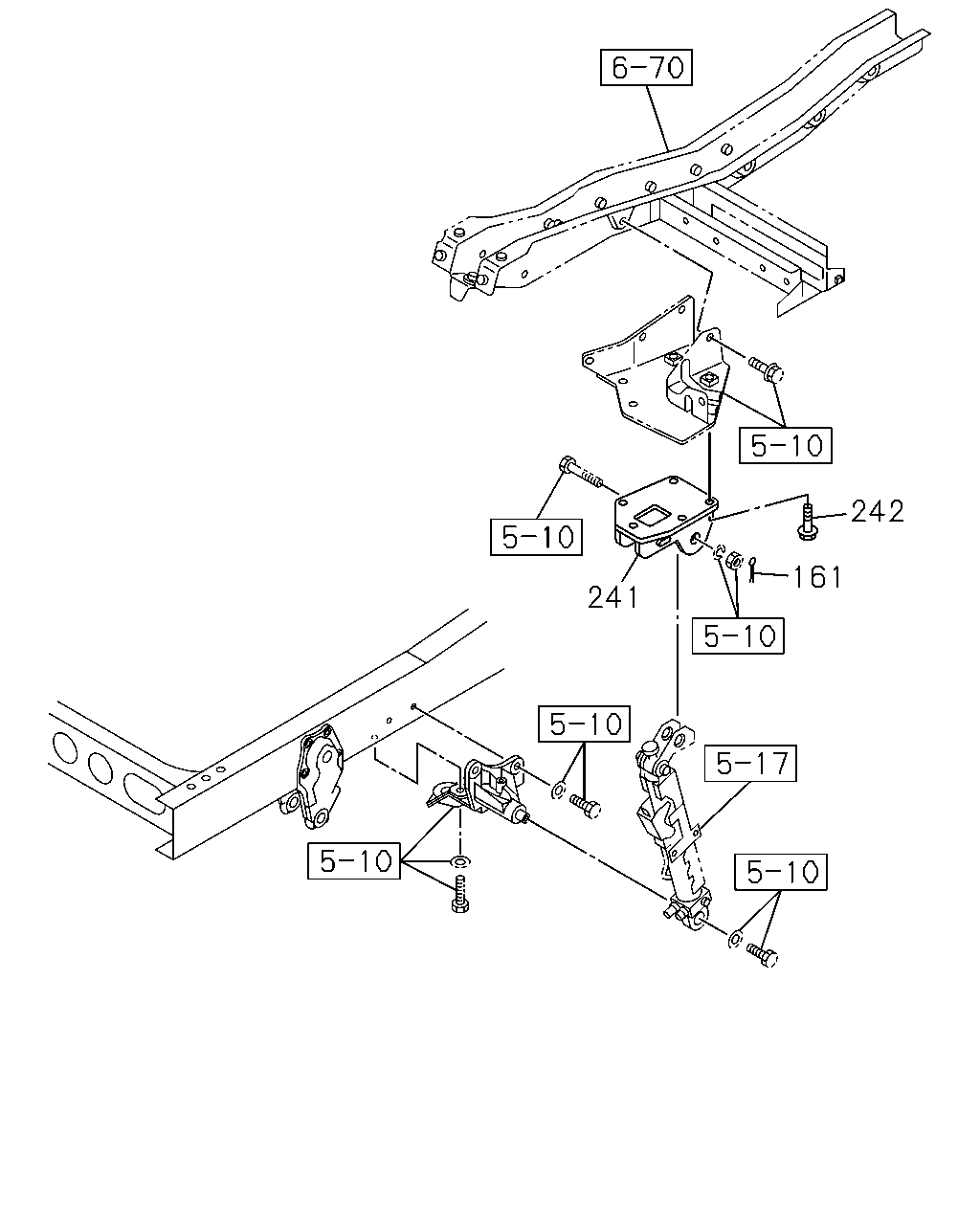

[515A] CAB TILT CYLINDER FIXING (3 parça)

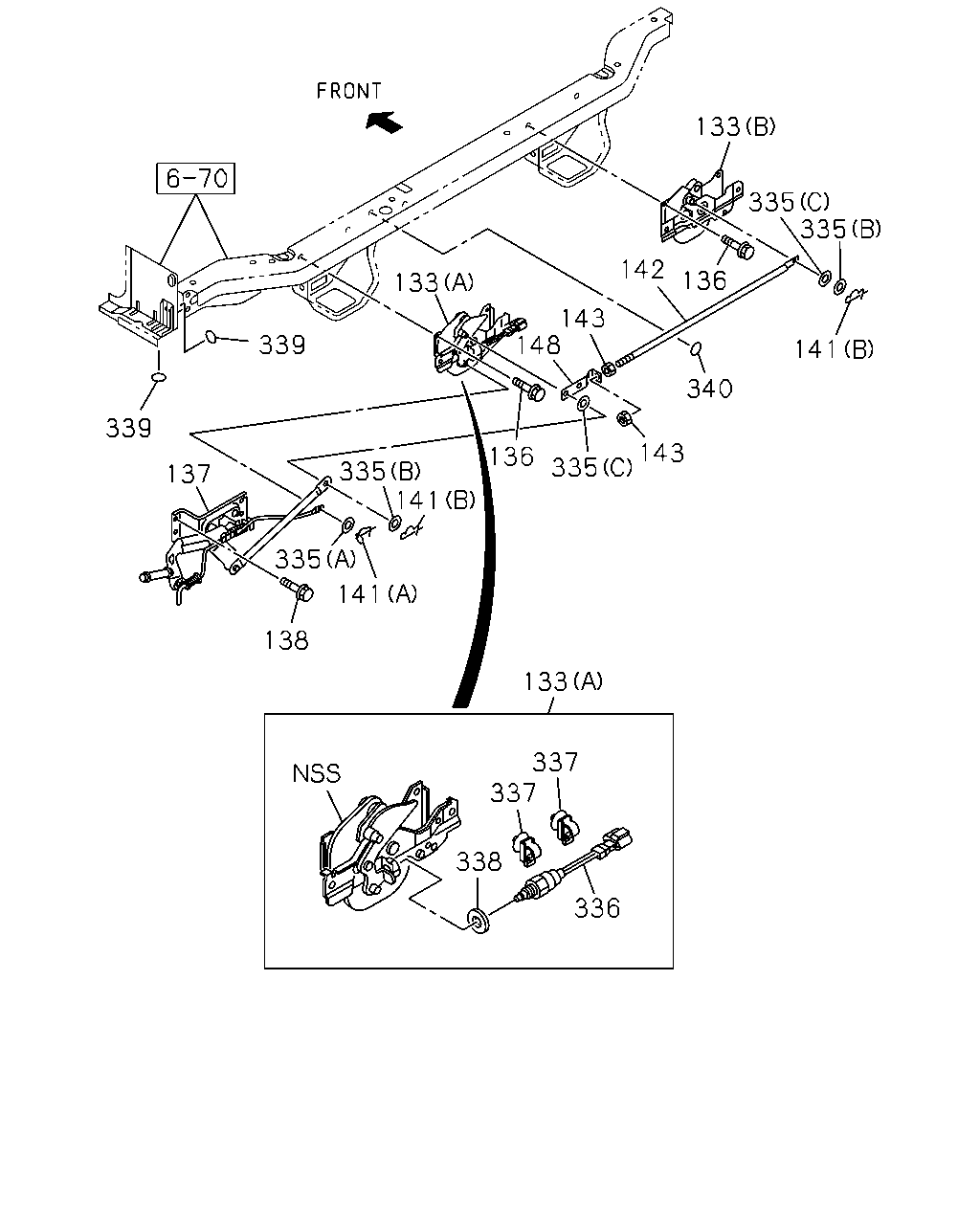

[515A] CAB REAR LOCK (18 parça)

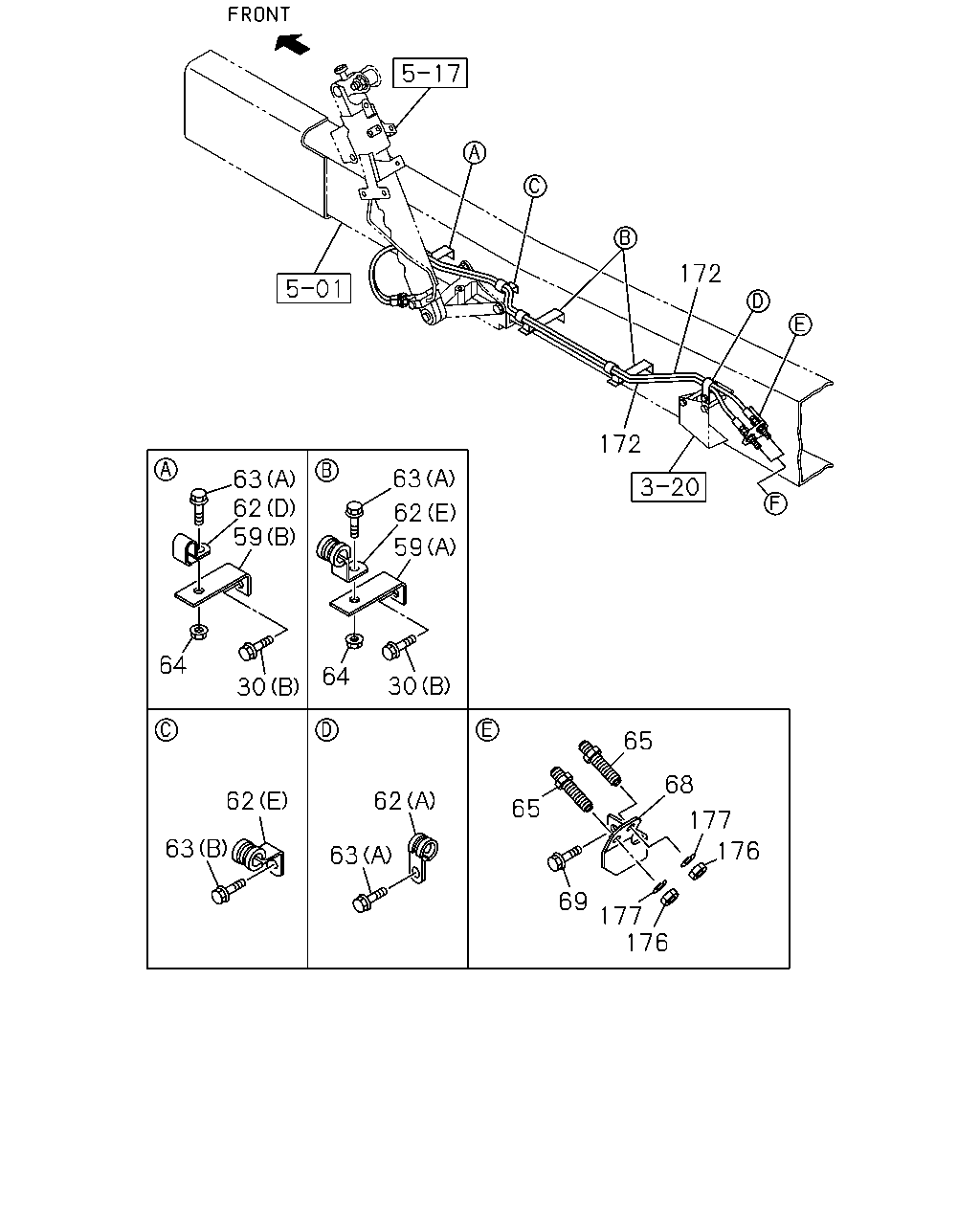

[515A] CAB TILT PIPING;FRAME SIDE (26 parça)

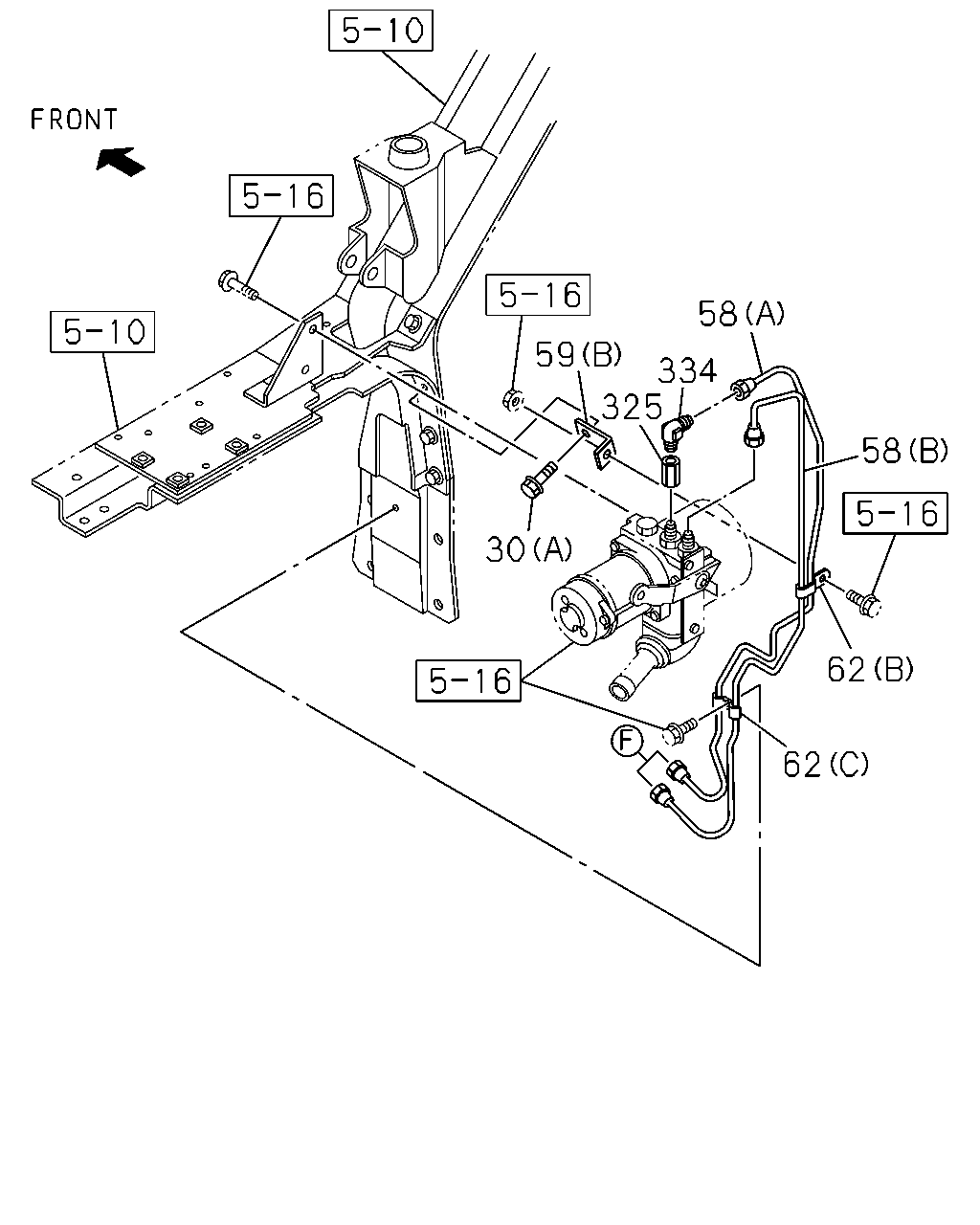

[515A] CAB TILT PIPING;CAB MTG MBR SIDE (20 parça)
▶
242
161
241
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
161
PIN; SPLIT
OD=2.8 L=25
0-81123-025-0
01
1
0801-
241
BRACKET; POWER CYL UPR,CAB TILT
8-98054-834-0
01
1
0801-
242
BOLT; POWER CYL BRKT,CAB TILT
M10X25 FLANGE
0-28051-025-0
05
1
0801-
133
335
335
142
136
133
143
148
339
141
340
339
143
335
136
335
141
137
335
141
138
133
337
337
338
336
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
133
LOCK ASM; CAB
(B)
8-98061-489-1
01
1
0801-
133
LOCK ASM; CAB
(A)
8-98094-285-2
01
1
0801-
136
BOLT; CAB LK
M8X20 FLANGE
0-28650-820-0
08
1
0801-
137
CONTROL UNIT; CAB LOCK
8-98053-683-2
01
1
0801-
138
BOLT; CAB LOCK CONT UNIT
M8X20 FLANGE
0-28650-820-0
04
1
0801-
141
PIN; SNAP,CAB LOCK ROD
(A) L=25.3
8-98039-045-1
01
1
0801-
141
PIN; SNAP,CAB LOCK ROD
(B) L=32.6
8-98062-280-0
02
1
0801-
142
ROD; HOOK TO HOOK
8-97587-990-0
01
1
0801-
143
NUT; JAW JOINT,HOOK TO HOOK
M10
0-91110-510-0
02
1
0801-
148
JOINT; JAW,HOOK TO HOOK
8-97410-736-0
01
1
0801-
335
WASHER; CAB LOCK ROD
(A) ID=8.4 OD=16
0-91610-508-0
01
1
0801-
335
WASHER; CAB LOCK ROD
(B) ID=12.5 OD=26
0-91610-612-0
02
1
0801-
335
WASHER; CAB LOCK ROD
(C) ID=13 OD=22
8-98060-839-0
02
1
0801-
336
SWITCH; CAB LOCK
8-98091-155-1
01
1
0801-
337
CLIP; CAB LOCK
L=155
8-97173-307-0
02
1
0801-1008
338
WASHER; CAB LOCK
ID=17 OD=30
0-91610-516-0
01
1
0801-
339
SEAL; TILT HANDLE
OD=25 BLACK
1-76798-019-0
04
1
0801-
340
SEAL; HOLE
OD=25 BLACK
1-76798-019-0
02
1
0801-
172
172
63
63
62
59
62
59
64
64
30
30
65
68
62
62
65
177
63
176
63
69
177
176
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28650-820-0
01
1
0801-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28650-830-0
03
1
0801-
59
BRACKET; CLIP
(A) L=115 B=25
1-47476-758-0
02
1
0801-0803
59
BRACKET; CLIP
ANTILOCK BRAKE SYSTEM(BFA) (A) L=115 B=25
1-47476-758-0
02
1
0804-
59
BRACKET; CLIP
(B) L=75
1-47478-323-0
02
1
0801-0803
59
BRACKET; CLIP
(B) L=75
1-47478-323-0
01
1
0804-
59
BRACKET; CLIP
ANTILOCK BRAKE SYSTEM(BFA) (B) L=75
1-47478-323-0
01
1
0804-
62
CLIP; OIL PIPE
ANTILOCK BRAKE SYSTEM(BFA) (A) ID=24 L=27
1-09700-809-0
01
1
0801-
62
CLIP; OIL PIPE
(B) ID=7X2 L=16
0-95324-625-0
01
1
0801-0806
62
CLIP; OIL PIPE
(B) ID=7X2 L=20
0-95324-635-0
01
1
0807-
62
CLIP; OIL PIPE
(C) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
01
1
0801-
62
CLIP; OIL PIPE
(D) ID=11X2 L=20
1-09700-871-0
01
1
0801-0806
62
CLIP; OIL PIPE
(D) ID=9 & 9 L=20
1-09701-321-0
01
1
0807-
62
CLIP; OIL PIPE
(E) ID=21 L=30 H=40
1-09700-991-1
03
1
0801-
63
BOLT; CLIP
ANTILOCK BRAKE SYSTEM(BFA) (A) M8X20 FLANGE
0-28650-820-0
01
1
0801-
63
BOLT; CLIP
(A) M8X20 FLANGE
0-28650-820-0
03
1
0801-
63
BOLT; CLIP
(B) M8X30 FLANGE
0-28650-830-0
01
1
0801-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
03
1
0801-
65
UNION; OIL PIPE
M12 L=66.5
0-92113-306-0
02
1
0801-
68
BRACKET; UNION
8-98109-453-0
01
1
0801-
69
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
02
1
0801-
172
HOSE; FLEX,OIL TILT
8-98086-335-0
02
1
0801-1201
172
HOSE; FLEX,OIL TILT
8-98086-335-0
01
1
1202-
172
HOSE; FLEX,OIL TILT
8-98086-335-0
01
1
1202-
176
NUT; UNION
M12
9-09840-280-0
02
1
0801-
177
WASHER; LK,UNION
ID=12.2
0-91510-512-0
02
1
0801-
58
59
334
325
58
30
62
62
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28650-820-0
01
1
0801-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28650-830-0
03
1
0801-
58
PIPE; OIL,POWER UNIT
(B) L=949 SERVICED BY L=1000
1-47428-730-0
01
1
0801-0806
58
PIPE; OIL,POWER UNIT
(B) L=983 SERVICED BY L=1000
1-47428-730-0
01
1
0807-
58
PIPE; OIL,POWER UNIT
(A) L=855 SERVICED BY L=900
1-47428-729-0
01
1
0801-0806
58
PIPE; OIL,POWER UNIT
(A) L=865 SERVICED BY L=900
1-47428-729-0
01
1
0807-
59
BRACKET; CLIP
(A) L=115 B=25
1-47476-758-0
02
1
0801-0803
59
BRACKET; CLIP
ANTILOCK BRAKE SYSTEM(BFA) (A) L=115 B=25
1-47476-758-0
02
1
0804-
59
BRACKET; CLIP
(B) L=75
1-47478-323-0
02
1
0801-0803
59
BRACKET; CLIP
(B) L=75
1-47478-323-0
01
1
0804-
59
BRACKET; CLIP
ANTILOCK BRAKE SYSTEM(BFA) (B) L=75
1-47478-323-0
01
1
0804-
62
CLIP; OIL PIPE
ANTILOCK BRAKE SYSTEM(BFA) (A) ID=24 L=27
1-09700-809-0
01
1
0801-
62
CLIP; OIL PIPE
(B) ID=7X2 L=16
0-95324-625-0
01
1
0801-0806
62
CLIP; OIL PIPE
(B) ID=7X2 L=20
0-95324-635-0
01
1
0807-
62
CLIP; OIL PIPE
(C) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
01
1
0801-
62
CLIP; OIL PIPE
(D) ID=11X2 L=20
1-09700-871-0
01
1
0801-0806
62
CLIP; OIL PIPE
(D) ID=9 & 9 L=20
1-09701-321-0
01
1
0807-
62
CLIP; OIL PIPE
(E) ID=21 L=30 H=40
1-09700-991-1
03
1
0801-
325
ADAPTER; PUMP
M12 & RC1/4 STRAIGHT
1-09660-885-0
01
1
0801-
334
CONNECTOR; PUMP
M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0801-
