◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ EXZ ▶ 10726 - EXZ FUEL TANK 200L+200L/300L ▶ 3 - Brakes, Brake System ▶ 3-83 - FIXING PARTS; TRAILER PIPING ▶
3-83 — FIXING PARTS; TRAILER PIPING (#5810) — 11 parça

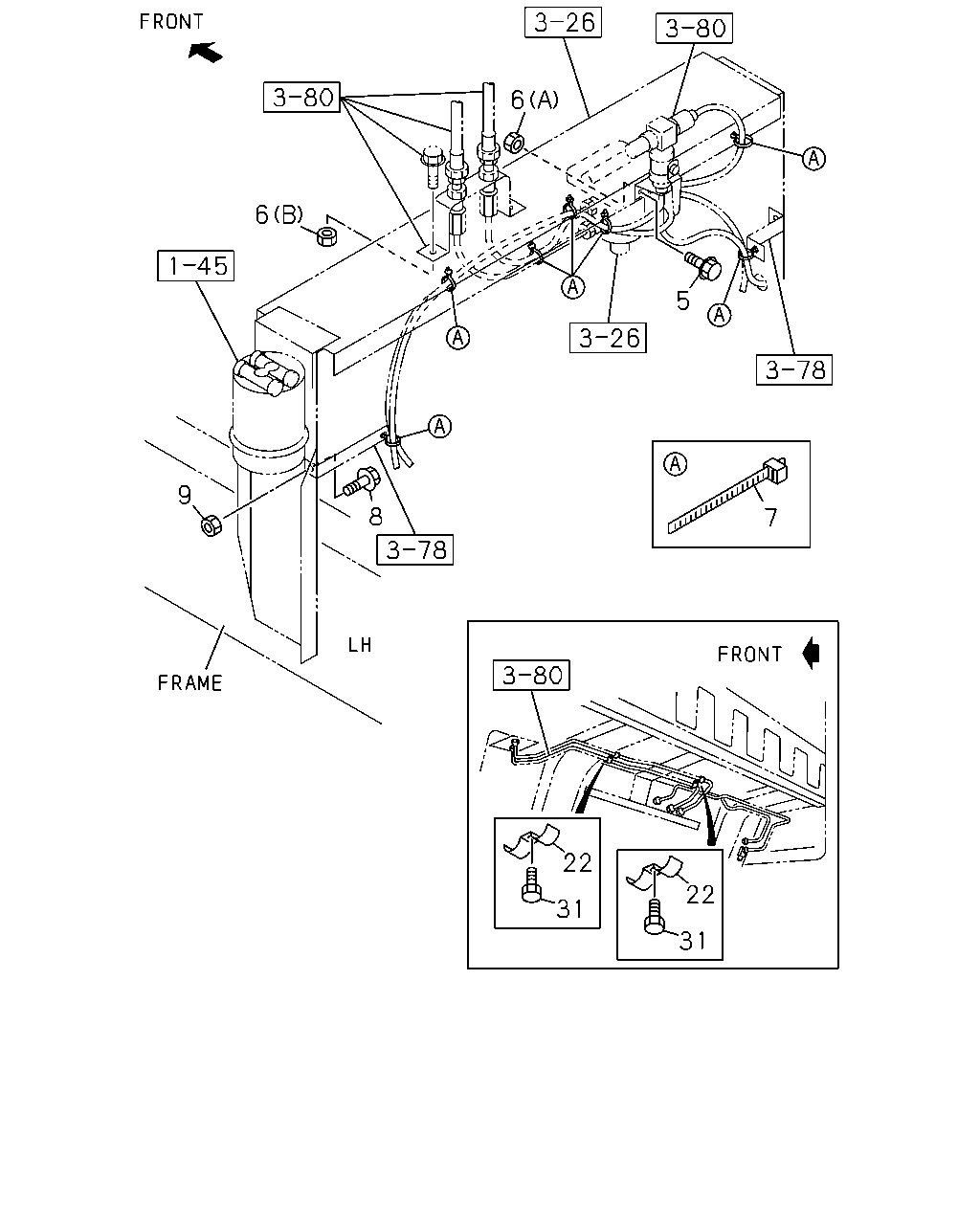

çizim 39133
6 6 5 9 8 7 22 22 31 31
BalonParca AdiParca NoAdetTipApplied Date A B
5 BOLT; BRKT
M8X20 FLANGE 		0-28080-820-0 02 1 9603-9606 ● ●
5 BOLT; BRKT
M8X25 FLANGE 		0-28680-825-0 02 1 9607- ● ●
6 NUT; BRKT
(A) M8 		9-09110-408-0 02 1 9603-9606 ● ●
6 NUT; BRKT
(A) M8 FLANGE 		0-91150-108-0 02 1 9607- ● ●
6 NUT; BRKT
(B) M10 		9-09110-510-0 02 1 9603-9606 ● ●
6 NUT; BRKT
(B) M10 FLANGE 		0-91150-210-0 02 1 9607- ● ●
7 CLIP; NYLON TUBE
L=250 		1-09707-126-0 06 1 9603- ● ●
8 BOLT; TUBE CLIP
M8X25 FLANGE 		0-28080-825-0 01 1 9603-9606 ● ●
9 NUT; TUBE CLIP
M8 		9-09110-408-0 01 1 9603-9606 ● ●
22 CLIP; AIR PIPE
ID=9 & 9 L=15 & 15 		1-09700-061-0 03 1 9603- ●
31 BOLT; CLIP,AIR PIPE
M6X19.5 W/LK&PL WASHER 		8-94279-201-0 03 1 9603- ●
