3-78 — FIXING PARTS; AIR PIPING (#57727) — 178 parça

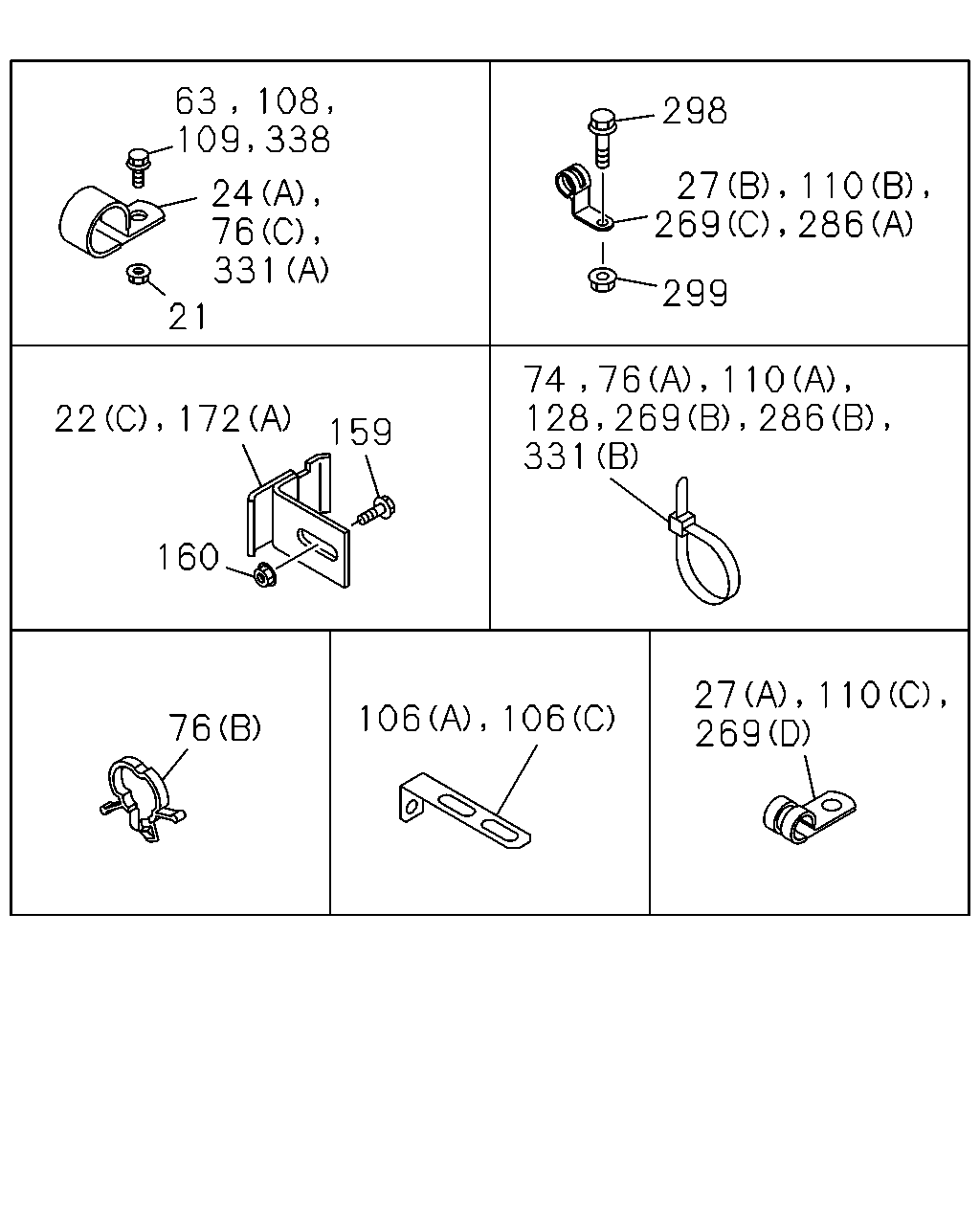

63 108 298 27 110 24 76 331 299 21 110 331 22 172 159 160 27 110 269 106 106 76 109 338 74 269 286 76 128 269 286

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
21	NUT; CLIP M8	0-91110-508-0	01	1	0807-
21	NUT; CLIP M8	0-91110-508-0	01	1	0807-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	03	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	02	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
22	BRACKET; CLIP (C)	1-47479-693-0	01	1	0803-0907
22	BRACKET; CLIP (A) L=95	1-82698-557-0	01	1	0801-
22	BRACKET; CLIP (B) L=145	1-47475-655-0	01	1	0801-
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	0801-0803
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	0801-0803
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	02	1	0804-1101
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1102-1112
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1102-1112
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1201-
24	CLIP; PIPE (A) ID=15 H=24 L=20	1-09700-606-0	01	1	0801-
24	CLIP; PIPE (B) ID=25 L=50	1-09701-019-0	03	1	0801-
27	CLIP; FLEX HOSE (A) ID=24 L=27	1-09700-809-0	01	1	0801-0802
27	CLIP; FLEX HOSE (B) ID=25 H=30 L=35	1-09700-875-0	01	1	0803-
63	BOLT; CLIP M8X20 FLANGE	0-28650-820-0	02	1	0801-
63	BOLT; CLIP M8X30 FLANGE	0-28650-830-0	01	1	0801-0802
74	CLIP; NYLON TUBE L=350	1-09707-183-0	12	1	0801-0802
76	CLIP; NYLON TUBE (A) L=350	1-09707-183-0	08	1	0801-
76	CLIP; NYLON TUBE (B) ID=24-30 L=18	1-09709-297-0	01	1	0801-
76	CLIP; NYLON TUBE (C) ID=39 L=33	8-98009-359-0	01	1	0801-
106	BRACKET; TUBE CLIP SHIFT PATTERN SINGLE-H<EDY> (C)	1-47479-598-0	02	1	0807-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	03	1	0801-0806
106	BRACKET; TUBE CLIP SHIFT PATTERN SINGLE-H<EDY> (A) L=100 H=30	1-47477-645-2	01	1	0807-
106	BRACKET; TUBE CLIP (B) L=115 H=30	1-47477-715-3	01	1	0801-
106	BRACKET; TUBE CLIP (B) L=90	1-47477-755-1	02	1	0801-
108	BOLT; TUBE CLIP M8X25 FLANGE	0-28650-825-0	02	1	0801-
108	BOLT; TUBE CLIP M8X30 FLANGE	0-28650-830-0	04	1	0801-0802
108	BOLT; TUBE CLIP M8X30 FLANGE	0-28650-830-0	03	1	0803-
109	NUT; TUBE CLIP M8 FLANGE	0-91180-108-0	04	1	0801-0802
109	NUT; TUBE CLIP M8 FLANGE	0-91180-108-0	03	1	0803-
110	CLIP; BAND,NYLON TUBE (C) ID=19 L=20	0-95235-836-0	02	1	0801-
110	CLIP; BAND,NYLON TUBE (A) L=350	1-09707-183-0	10	1	0801-0802
110	CLIP; BAND,NYLON TUBE (A) L=350	1-09707-183-0	11	1	0803-0803
110	CLIP; BAND,NYLON TUBE ANTILOCK BRAKE SYSTEM(BFA) (A) L=350	1-09707-183-0	10	1	0804-
110	CLIP; BAND,NYLON TUBE (B) ID=21 L=30 H=40	1-09700-991-1	01	1	0801-0802
128	CLIP; NYLON TUBE WHEEL BASE 6600MM(66W) L=350	1-09707-183-0	10	1	0902-
128	CLIP; NYLON TUBE L=350	1-09707-183-0	11	1	0801-0808
128	CLIP; NYLON TUBE WHEEL BASE 7100MM(71W) L=350	1-09707-183-0	11	1	0809-
159	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	03	1	0801-0802
159	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0803-
160	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	03	1	0801-0802
160	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	02	1	0803-
172	BRACKET; TUBE CLIP (A)	1-47479-693-0	01	1	0801-0802
172	BRACKET; TUBE CLIP (B) L=60 H=30	1-47477-716-1	02	1	0801-
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	03	1	0902-
269	CLIP; BAND,NYLON TUBE WHEEL BASE 7100MM(71W) (B) L=350	1-09707-183-0	33	1	0809-
269	CLIP; BAND,NYLON TUBE WHEEL BASE 6600MM(66W) (B) L=350	1-09707-183-0	32	1	0902-
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	03	1	0801-0806
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	39	1	0807-0808
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	06	1	0809-0911
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	05	1	0912-
269	CLIP; BAND,NYLON TUBE (A) ID=39 L=33	8-98009-359-0	05	1	0801-0806
269	CLIP; BAND,NYLON TUBE (C) ID=28 H=45 L=30	1-09700-948-0	02	1	0801-
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	01	1	0801-
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	22	1	0801-0802
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	36	1	0803-0806
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	05	1	0807-0901
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	02	1	0902-
286	CLIP; NYLON TUBE (B) L=350	1-09707-183-0	02	1	0801-
286	CLIP; NYLON TUBE (A) ID=21 L=30 H=40	1-09700-991-1	03	1	0801-
298	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	03	1	0801-
299	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0801-
299	NUT; CLIP M8 FLANGE	0-91180-108-0	03	1	0801-
331	CLIP; NYLON TUBE (A) ID=6 H=20 L=20	1-09700-603-0	01	1	0801-
331	CLIP; NYLON TUBE (B) L=350	1-09707-183-0	03	1	0801-
338	BOLT; PIPE CLIP M8X20 FLANGE	0-28650-820-0	01	1	0801-

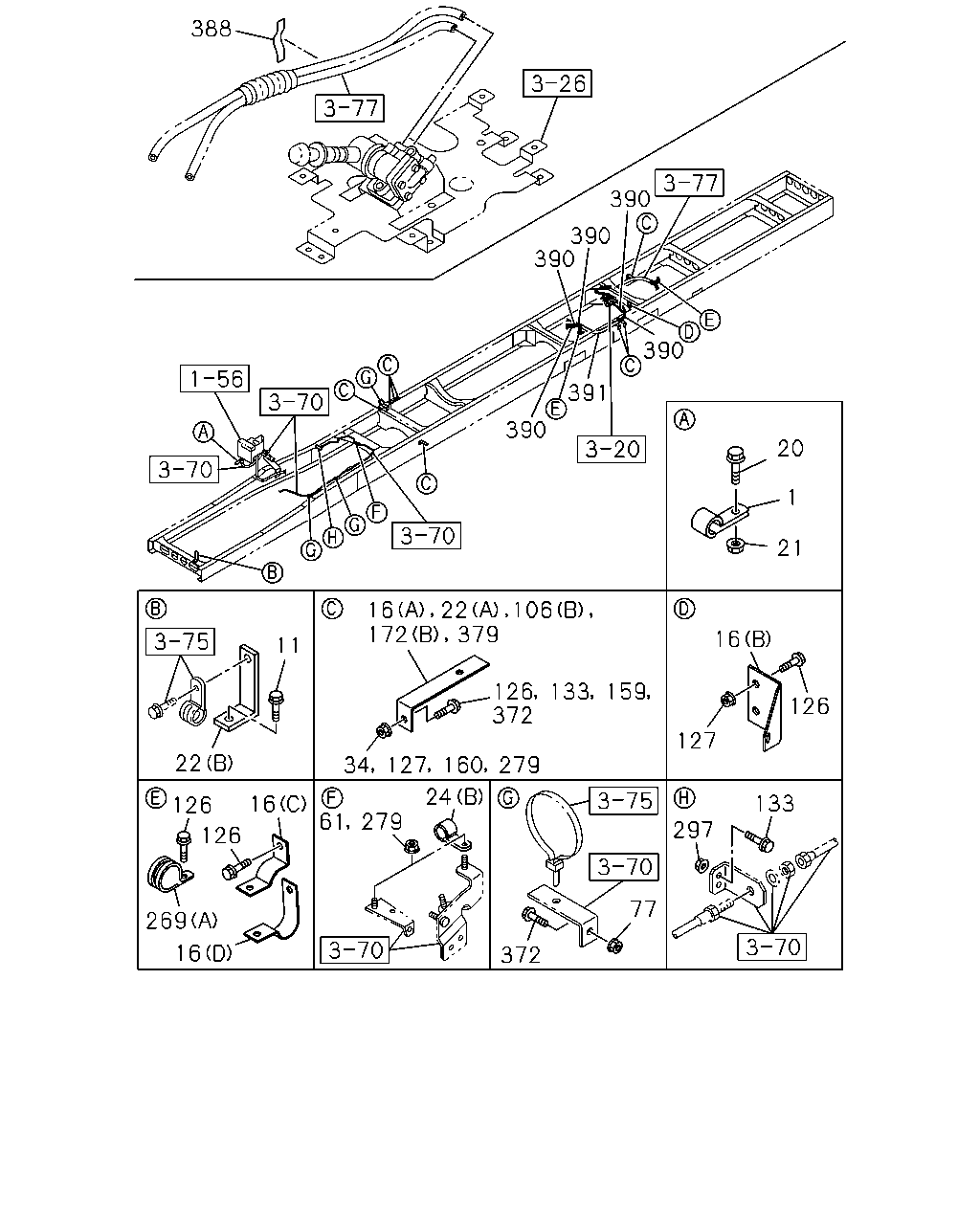

388 390 390 390 391 390 20 1 21 106 16 11 126 372 133 159 126 127 22 34 127 160 279 24 61 133 16 126 279 297 126 77 269 16 372 390 16 22 172 379

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	CLIP; AIR PIPE ID=7 L=40	0-95234-675-0	01	1	0801-
11	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	01	1	0801-0802
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0801-0802
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0801-0802
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0803-0907
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0803-0907
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0803-0907
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0908-
11	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	01	1	0908-
16	BRACKET; PIPE CLIP (A)	1-34656-009-0	01	1	0801-0901
16	BRACKET; PIPE CLIP (A)	1-34656-009-0	03	1	0902-
16	BRACKET; PIPE CLIP (A)	1-34656-009-0	02	1	0801-0901
16	BRACKET; PIPE CLIP (B)	1-47476-699-2	01	1	0801-
16	BRACKET; PIPE CLIP (C)	1-47478-588-0	01	1	0801-
16	BRACKET; PIPE CLIP (C)	1-47478-588-0	01	1	0801-
16	BRACKET; PIPE CLIP (D)	1-47478-589-0	01	1	0801-0806
16	BRACKET; PIPE CLIP (D)	1-47478-589-0	01	1	0801-0806
16	BRACKET; PIPE CLIP (D)	1-47479-249-0	01	1	0807-
16	BRACKET; PIPE CLIP (D)	1-47479-249-0	01	1	0807-
20	BOLT; CLIP M8X20 FLANGE	0-28650-820-0	03	1	0807-
20	BOLT; CLIP M8X20 FLANGE	0-28650-820-0	02	1	0801-0806
20	BOLT; CLIP M8X20 FLANGE	0-28650-820-0	02	1	0801-0806
20	BOLT; CLIP M8X20 FLANGE	0-28650-820-0	02	1	0807-
20	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	01	1	0801-
20	BOLT; CLIP M8X25 FLANGE	0-28650-825-0	01	1	0801-
21	NUT; CLIP M8	0-91110-508-0	01	1	0807-
21	NUT; CLIP M8	0-91110-508-0	01	1	0807-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	03	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	02	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0801-0901
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
21	NUT; CLIP M8 FLANGE	0-91180-108-0	01	1	0902-
22	BRACKET; CLIP (C)	1-47479-693-0	01	1	0803-0907
22	BRACKET; CLIP (A) L=95	1-82698-557-0	01	1	0801-
22	BRACKET; CLIP (B) L=145	1-47475-655-0	01	1	0801-
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	0801-0803
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	0801-0803
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	02	1	0804-1101
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1102-1112
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1102-1112
22	BRACKET; CLIP (A) L=60 H=30	1-47477-716-1	01	1	1201-
24	CLIP; PIPE (A) ID=15 H=24 L=20	1-09700-606-0	01	1	0801-
24	CLIP; PIPE (B) ID=25 L=50	1-09701-019-0	03	1	0801-
34	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	0801-
61	NUT; CLIP FIX M8 FLANGE	0-91180-108-0	03	1	0801-
77	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	01	1	0801-
106	BRACKET; TUBE CLIP SHIFT PATTERN SINGLE-H<EDY> (C)	1-47479-598-0	02	1	0807-
106	BRACKET; TUBE CLIP (A) L=100 H=30	1-47477-645-2	03	1	0801-0806
106	BRACKET; TUBE CLIP SHIFT PATTERN SINGLE-H<EDY> (A) L=100 H=30	1-47477-645-2	01	1	0807-
106	BRACKET; TUBE CLIP (B) L=115 H=30	1-47477-715-3	01	1	0801-
106	BRACKET; TUBE CLIP (B) L=90	1-47477-755-1	02	1	0801-
126	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	01	1	0801-0806
126	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	02	1	0807-
126	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	02	1	0807-
126	BOLT; CLIP BRKT M8X20 FLANGE	0-28650-820-0	02	1	0801-0806
126	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	01	1	0801-0901
126	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	03	1	0902-
126	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	02	1	0801-0901
126	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0801-
127	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	04	1	0809-
127	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	01	1	0801-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	03	1	0804-
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	05	1	0801-0803
133	BOLT; BRKT M8X25 FLANGE	0-28650-825-0	02	1	0804-
133	BOLT; BRKT M8X30 FLANGE	0-28650-830-0	01	1	0801-
133	BOLT; BRKT M8X35 FLANGE	0-28650-835-0	04	1	0801-
159	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	03	1	0801-0802
159	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0803-
160	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	03	1	0801-0802
160	NUT; CLIP BRKT M8 FLANGE	0-91180-108-0	02	1	0803-
172	BRACKET; TUBE CLIP (A)	1-47479-693-0	01	1	0801-0802
172	BRACKET; TUBE CLIP (B) L=60 H=30	1-47477-716-1	02	1	0801-
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	03	1	0902-
269	CLIP; BAND,NYLON TUBE WHEEL BASE 7100MM(71W) (B) L=350	1-09707-183-0	33	1	0809-
269	CLIP; BAND,NYLON TUBE WHEEL BASE 6600MM(66W) (B) L=350	1-09707-183-0	32	1	0902-
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	03	1	0801-0806
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	39	1	0807-0808
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	06	1	0809-0911
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	05	1	0912-
269	CLIP; BAND,NYLON TUBE (A) ID=39 L=33	8-98009-359-0	05	1	0801-0806
269	CLIP; BAND,NYLON TUBE (C) ID=28 H=45 L=30	1-09700-948-0	02	1	0801-
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	01	1	0801-
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	22	1	0801-0802
269	CLIP; BAND,NYLON TUBE (B) L=350	1-09707-183-0	36	1	0803-0806
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	05	1	0807-0901
269	CLIP; BAND,NYLON TUBE (D) ID=28 L=40	1-09701-261-0	02	1	0902-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	0801-
279	NUT; BRKT M8 FLANGE	0-91180-108-0	05	1	0801-
297	NUT; BRKT M8 FLANGE	0-91180-108-0	02	1	0801-
372	BOLT; CLIP BRKT M8X30 FLANGE	0-28650-830-0	02	1	0810-
372	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0801-0809
372	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0801-0809
372	BOLT; CLIP BRKT M8X25 FLANGE	0-28650-825-0	02	1	0810-
379	BRACKET; NYLON TUBE L=60 H=30	1-47477-716-1	02	1	0801-
388	SEAL 100X40	1-72498-022-1	03	1	0801-
390	TUBE; NYLON SERVICED BY L=4000 OD=12	1-87411-012-0	01	1	0911-
390	TUBE; NYLON SERVICED BY L=2000 OD=12	1-87411-011-0	02	1	0801-0806
390	TUBE; NYLON SERVICED BY L=2000 OD=12	1-87411-011-0	01	1	0807-0910
390	TUBE; NYLON SERVICED BY L=2000 OD=12	1-87411-011-0	02	1	0911-
390	TUBE; NYLON SERVICED BY L=4000 OD=12	1-87411-012-0	01	1	0801-0806
391	TUBE; CORRUGATE SERVICED BY L=2000 ID=28	1-87411-033-0	01	1	0801-0806
391	TUBE; CORRUGATE SERVICED BY L=4000 OD=12	1-87411-012-0	02	1	0807-0910
