0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#57116) — 85 parça
Tümü
A - 6UZ1 TC-N
B - 6UZ1 TC-C
◀
[038A] NO.4 (9 parça)
[038A] NO.2 (17 parça)
[038A] NO.1 (42 parça)
[038A] NO.3 (17 parça)
▶
116
193
193
115
116
193
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B

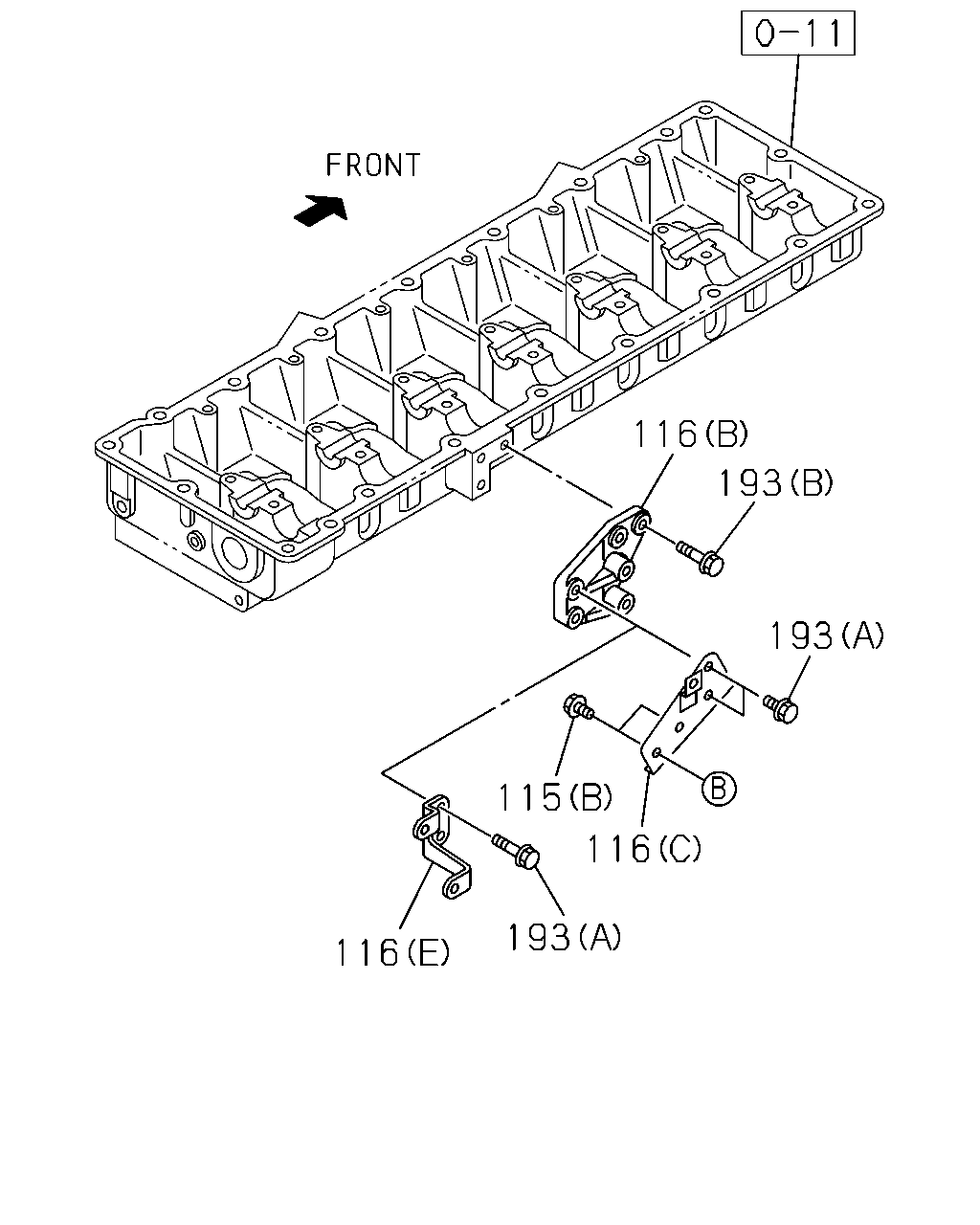

115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
0801-
●
●
115
BOLT; AIR PIPE
(B) M8X20 FLANGE
0-28050-820-0
02
1
0801-
●
116
BRACKET; AIR PIPE
(E)
8-98052-306-0
01
1
0801-
●
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(D)
8-97605-950-0
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(C)
8-97611-921-0
01
1
0801-
●
193
BOLT; BRKT
(A) M8X20 FLANGE
0-28050-820-0
02
1
0801-
●
●
193
BOLT; BRKT
(B) M10X35 FLANGE
0-28751-035-0
03
1
0801-
●
●
29
29
30
32
28
27
28
30
29
28
29
27
28
286
28
27
28
32
27
28
29
30
29
29
29
30
29
29
32
29
30
29
29
30
29
30
29
30
32
28
27
28
28
27
28
28
28
27
28
29
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B

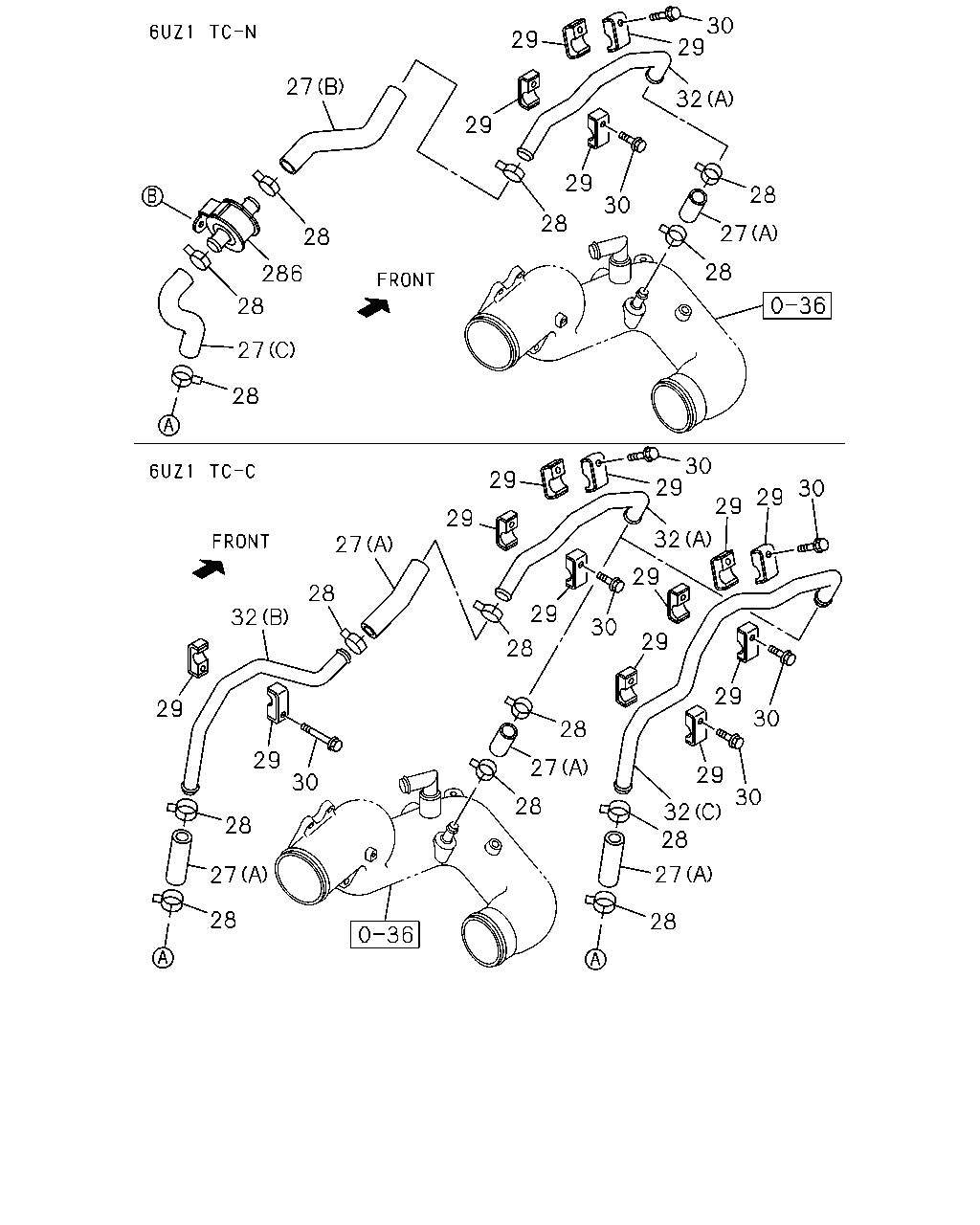

27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
03
1
0801-1409
●
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
02
1
1410-
●
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
01
1
0801-
●
27
HOSE; AIR CMPR,SUCTION
(B)
8-97613-971-1
01
1
0801-
●
27
HOSE; AIR CMPR,SUCTION
(C)
8-97613-972-1
01
1
0801-
●
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
04
1
1410-
●
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
06
1
0801-1409
●
●
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
06
1
1410-
●
29
CLIP; AIR PIPE
ID=24.5 L=22
8-97603-362-1
06
1
0801-
●
29
CLIP; AIR PIPE
ID=24.5 L=22
8-97603-362-1
04
1
0801-
●
30
BOLT; PIPE CLIP
M8X50 FLANGE
0-28050-850-0
03
1
0801-
●
30
BOLT; PIPE CLIP
M8X50 FLANGE
0-28050-850-0
02
1
0801-
●
32
PIPE; AIR,AIR CMPR
(B)
8-97613-955-0
01
1
0801-1409
●
32
PIPE; AIR,AIR CMPR
(C)
8-98277-382-0
01
1
1410-
●
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
0801-1409
●
●
32
PIPE; AIR,AIR CMPR
(A)
8-97613-954-0
01
1
1410-
●
286
CHAMBER; AIR
8-97618-385-0
01
1
0801-
●
110
51
49
52
110
113
52
54
55
44
57
78
56
53
1
5
2
80
110
13
77
221
202
289
21
79
110
41
174
6
78
128
92
5
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B

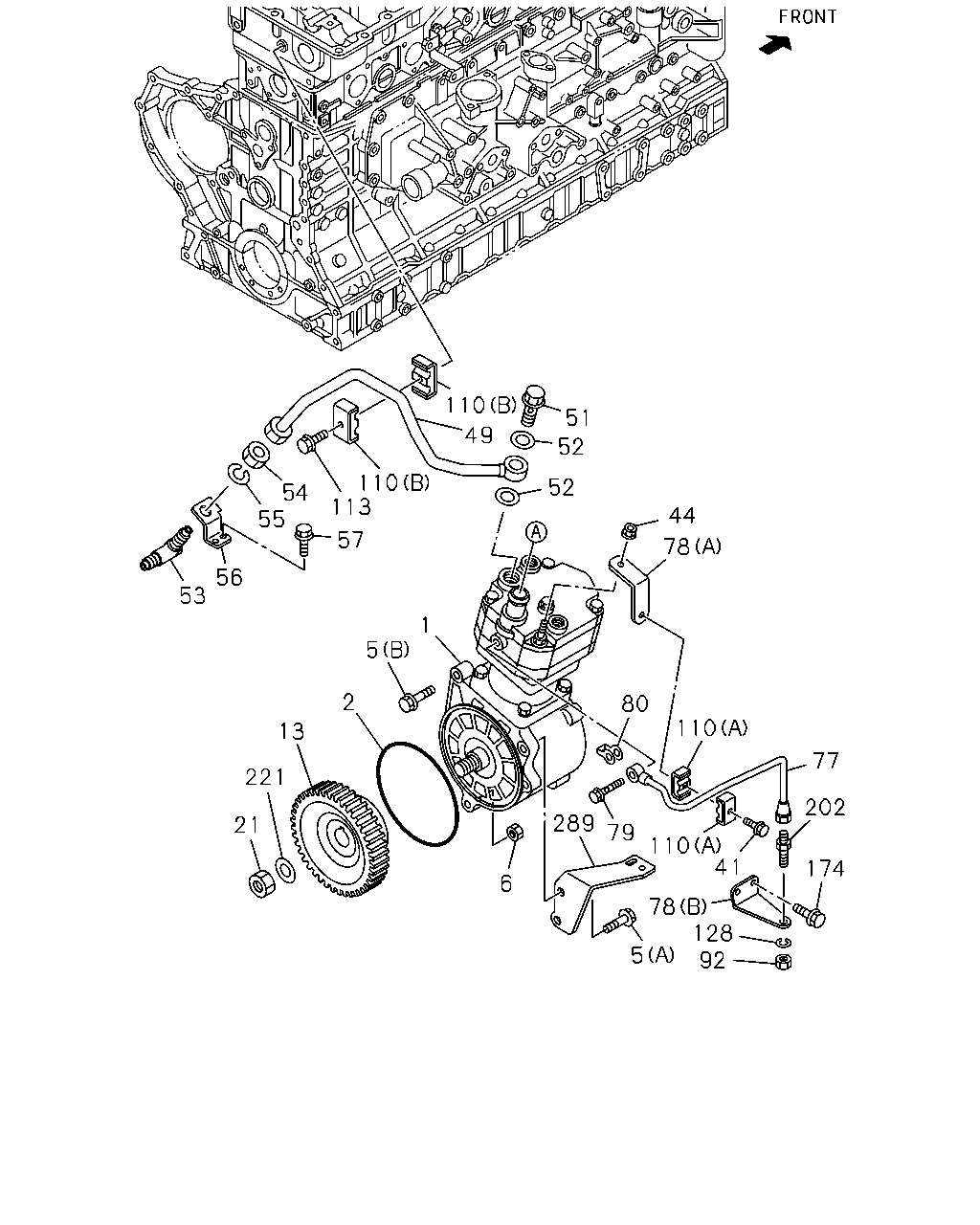

1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98021-309-5
01
1
0801-1201
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98207-921-0
01
1
1202-1209
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98227-940-0
01
1
1210-1301
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98224-245-0
01
1
1302-1310
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98249-115-0
01
1
1311-1401
●
●
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98271-053-1
01
1
1402-
●
●
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=159.6
1-09623-449-0
01
1
0801-
●
●
5
BOLT; AIR CMPR FIX
(A) M12X50 FLANGE
0-28151-250-0
02
1
0801-
●
●
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
0801-
●
●
6
NUT; AIR CMPR
M12 FLANGE
0-91180-112-0
01
1
0801-
●
●
13
GEAR; AIR CMPR DRIVE
Z=46
8-97603-053-2
01
1
0801-
●
●
21
NUT; PUMP GEAR
M24
0-91110-524-0
01
1
0801-
●
●
41
BOLT; CLIP
M6X30 FLANGE
0-28050-630-0
01
1
0801-
●
●
44
NUT
M10 FLANGE
0-91180-110-0
01
1
0801-
●
●
49
PIPE; AIR,CHARGE
8-97611-175-3
01
1
0801-1205
●
●
49
PIPE; AIR,CHARGE
8-98216-696-0
01
1
1206-
●
●
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
0801-
●
●
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
0801-
●
●
53
UNION; CHARGE PIPE
8-98008-887-2
01
1
0801-
●
●
54
NUT; PIPE UNION
H=20
9-09840-158-0
01
1
0801-0803
●
●
54
NUT; PIPE UNION
M26
8-98049-390-0
01
1
0804-
●
●
55
WASHER; LK,PIPE UNION
ID=27.5
0-91510-527-0
01
1
0801-
●
●
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
0801-
●
●
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE
0-28151-020-0
01
1
0801-
●
●
77
PIPE; AIR,GOV
8-97611-179-0
01
1
0801-1011
●
●
77
PIPE; AIR,GOV
8-98145-567-0
01
1
1012-
●
●
78
BRACKET; PIPE,AIR GOV
(B)
8-97605-218-1
01
1
0801-
●
●
78
BRACKET; PIPE,AIR GOV
(A)
8-97613-275-1
01
1
0801-
●
●
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
0801-
●
●
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-97240-975-0
01
1
0801-1301
●
●
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1302-
●
●
92
NUT; UNION
M12
9-09840-280-0
04
1
0801-
●
●
110
CLIP; AIR PIPE
(A)
1-09701-132-1
02
1
0801-1011
●
●
110
CLIP; AIR PIPE
(A) ID=11 & 11 L=19
8-98039-293-0
02
1
1012-1405
●
●
110
CLIP; AIR PIPE
(A) ID=11 & 11 L=19
8-98148-996-2
02
1
1406-
●
●
110
CLIP; AIR PIPE
(B) ID=17 L=17
1-09701-284-0
02
1
0801-
●
●
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE
0-28050-840-0
01
1
0801-
●
●
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
04
1
0801-
●
●
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
04
1
0801-
●
●
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
0801-
●
●
221
WASHER; PL,GEAR
ID=24
9-09164-624-0
01
1
0801-
●
●
289
BRACKET; CABLE
8-98055-448-3
01
1
0801-
●
●
116
131
174
131
131
128
92
130
131
128
130
202
129
131
130
92
92
128
131
99
202
202
129
129
115
115
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
A
B

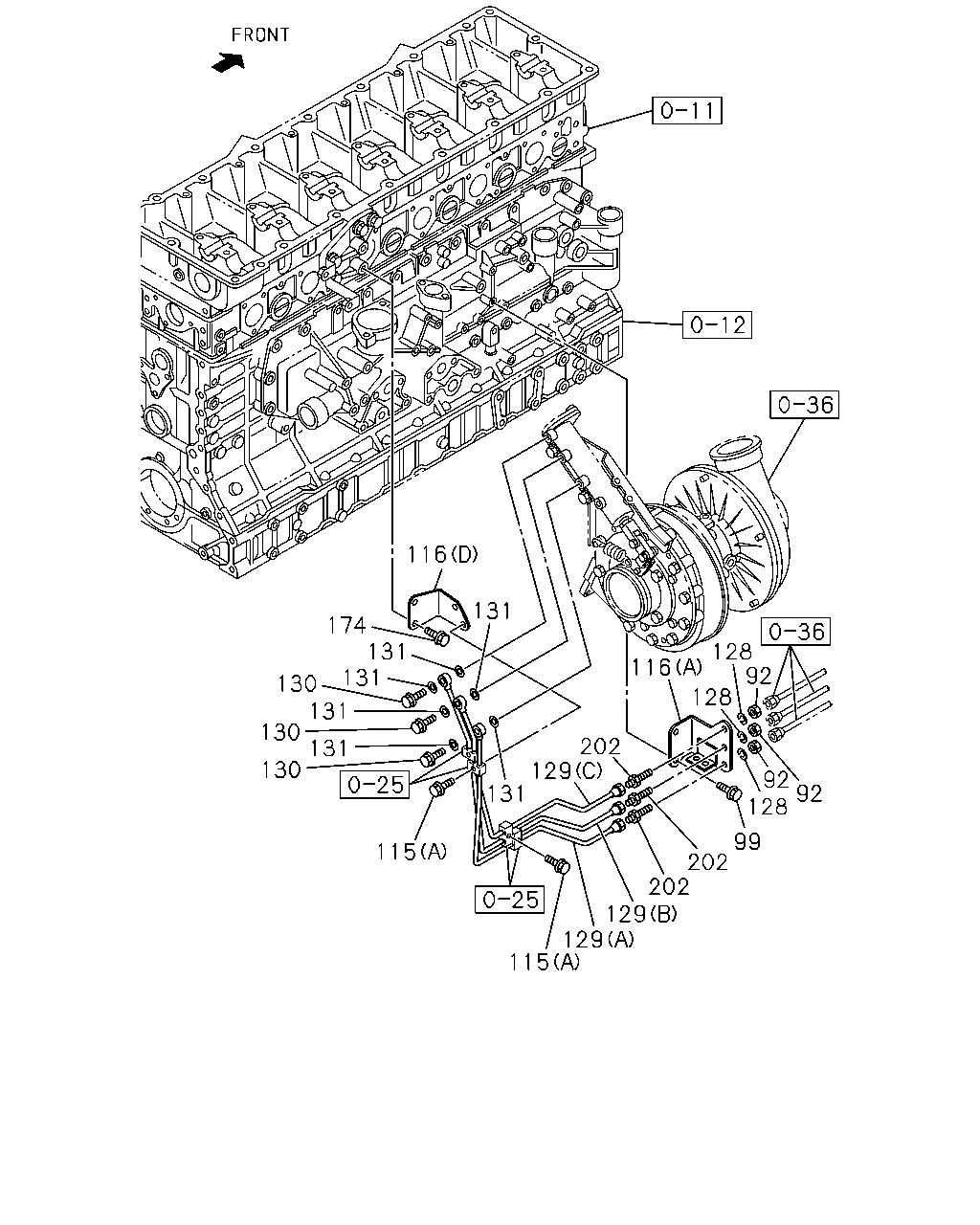

92
NUT; UNION
M12
9-09840-280-0
04
1
0801-
●
●
99
BOLT; BRKT AIR PIPE
M10X20 FLANGE
0-28151-020-0
02
1
0801-
●
●
115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
0801-
●
●
115
BOLT; AIR PIPE
(B) M8X20 FLANGE
0-28050-820-0
02
1
0801-
●
116
BRACKET; AIR PIPE
(E)
8-98052-306-0
01
1
0801-
●
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(D)
8-97605-950-0
01
1
0801-
●
●
116
BRACKET; AIR PIPE
(C)
8-97611-921-0
01
1
0801-
●
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
04
1
0801-
●
●
129
PIPE; AIR,VGS
(A)
8-97604-865-0
01
1
0801-
●
●
129
PIPE; AIR,VGS
(B)
8-97604-866-0
01
1
0801-
●
●
129
PIPE; AIR,VGS
(C)
8-97604-867-0
01
1
0801-
●
●
130
BOLT; EYE,AIR PIPE
M10X21 FLANGE
8-94396-711-0
03
1
0801-
●
●
131
GASKET; AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=10.2
8-97365-390-0
03
1
0801-
●
●
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
04
1
0801-
●
●
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
0801-
●
●
