Isuzu WW
▶
TRUCKS
▶
FRR
▶
11362 - FRR RHD EURO4 SPACECAB WITH DOC
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#55970) — 94 parça
◀
[320A] FRAME SIDE (29 parça)
[320A] COMPONENT;AIR TANK (34 parça)
[320A] CAB SIDE (1 parça)
[320A] FIXING (30 parça)
▶
30
31
8
126
10
3
1
34
203
203
8
8
8
8
126
7
124
166
40
40
6
5

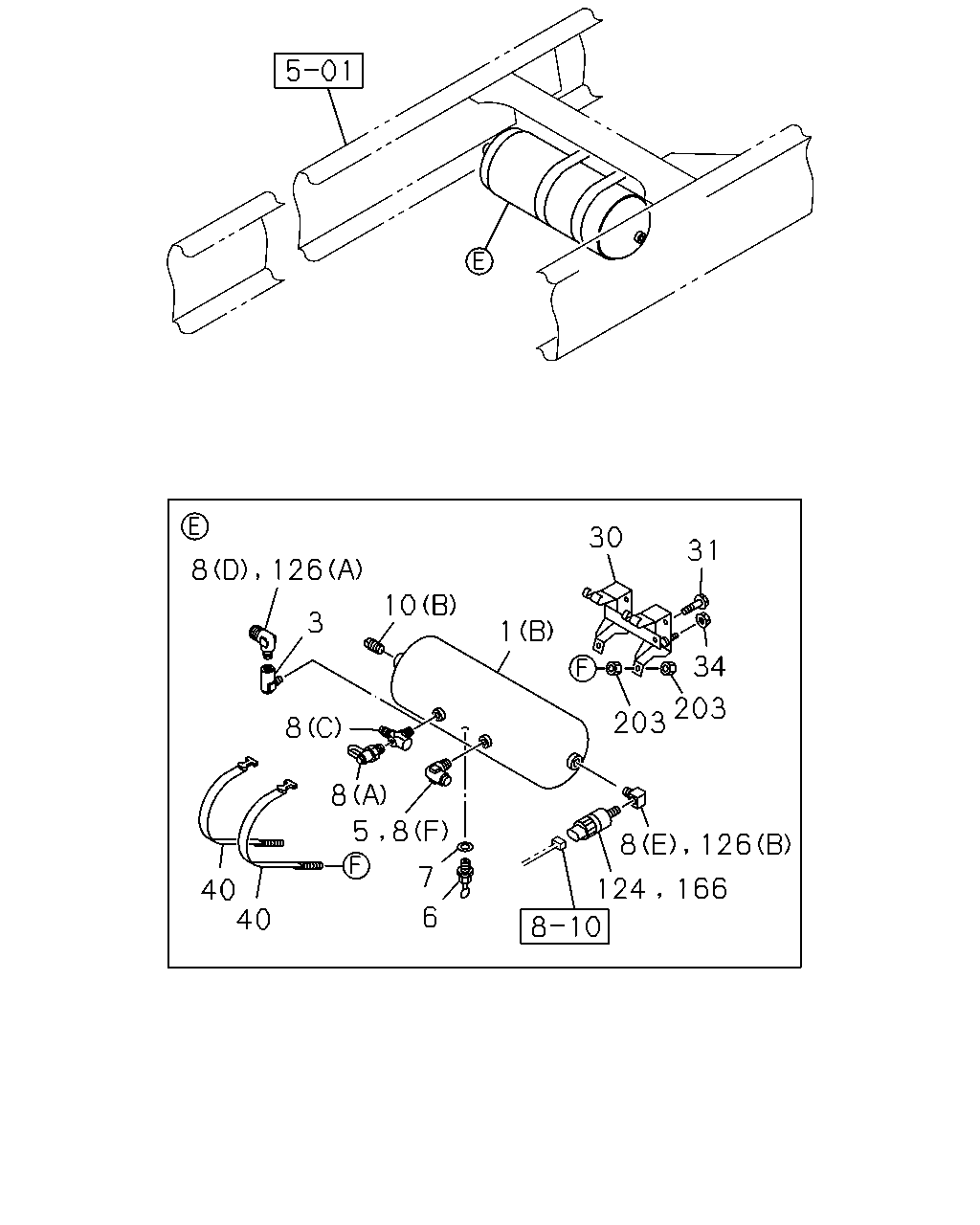

Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1012-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
1-48370-659-0
01
1
1012-1101
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1102-
3
VALVE; CHECK,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48320-031-1
01
1
1012-
5
UNION; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1012-1101
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1012-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1012-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1012-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1012-
8
CONNECTOR; AIR TANK
(A) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1012-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1012-
8
CONNECTOR; AIR TANK
(B)
1-09656-759-0
01
1
1012-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (D) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1102-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1102-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1102-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1012-1101
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) PT3/4
9-09204-526-0
01
1
1012-1101
30
BRACKET; AIR TANK,SUB
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-894-1
01
1
1012-
31
BOLT; BRKT TO FRAME
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10X30 FLANGE
0-28651-030-0
02
1
1012-
34
NUT; BRKT,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10 FLANGE
0-91180-210-0
02
1
1012-
40
BAND ASM; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-893-1
02
1
1012-
124
SWITCH; AIR PRESSURE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) STAMP 5.5
8-97609-249-0
01
1
1102-
126
CONNECTOR; ELBOW
(A) M16 & PT3/8 ELBOW
1-09650-438-0
03
1
1012-
126
CONNECTOR; ELBOW
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1012-1101
126
CONNECTOR; ELBOW
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1012-1101
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) STAMP 5.5
8-97609-249-0
01
1
1012-1101
203
NUT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8
0-91110-508-0
04
1
1012-
9
9
8
8
126
10
126
1
282
39
43
9
39
64
8
7
6
28
28
368
417
43
106
172
46
46
64
64
134
43

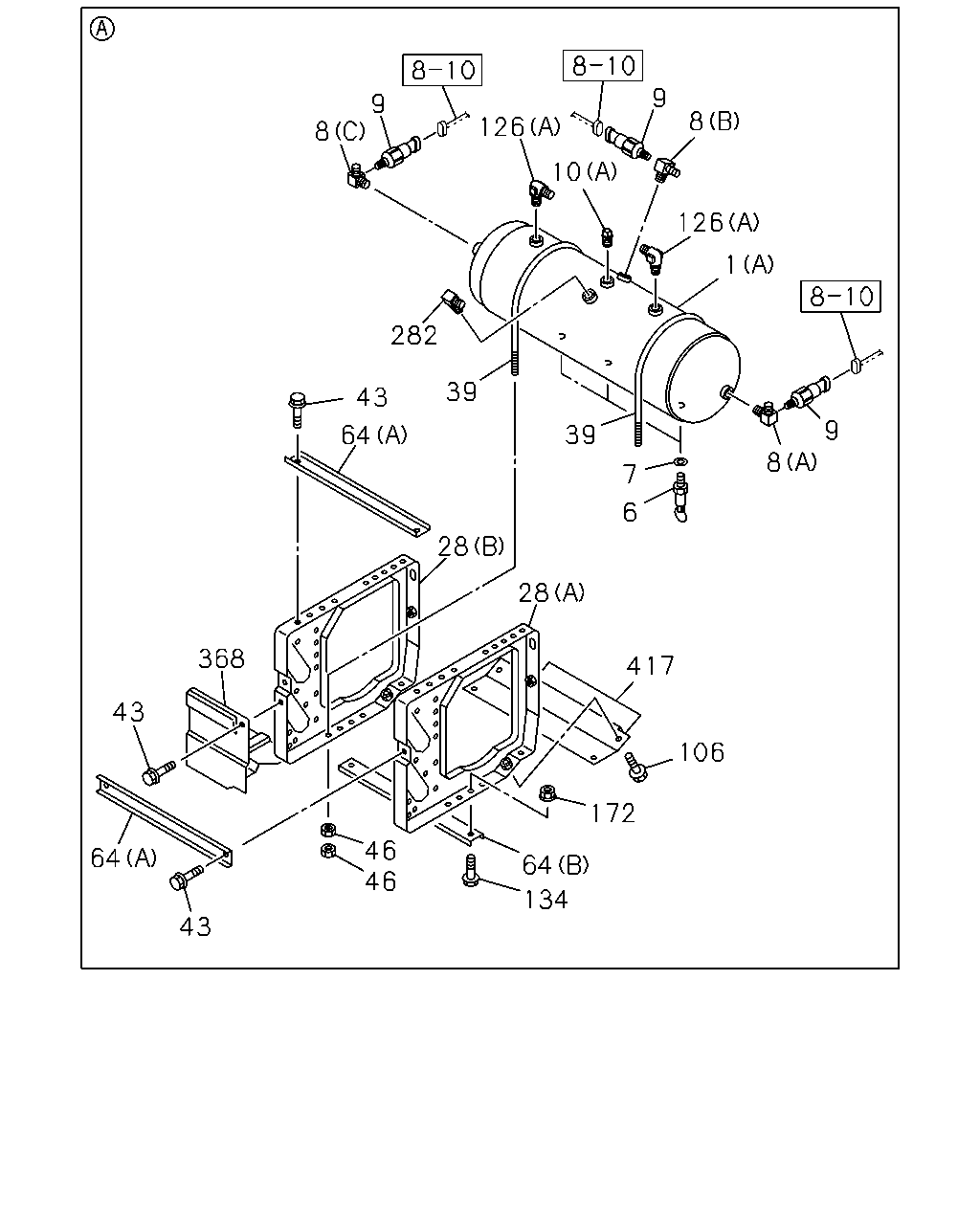

Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1012-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
1-48370-659-0
01
1
1012-1101
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1102-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1012-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1012-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1012-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1012-
8
CONNECTOR; AIR TANK
(A) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1012-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1012-
8
CONNECTOR; AIR TANK
(B)
1-09656-759-0
01
1
1012-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (D) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1102-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1102-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1102-
9
SWITCH; LOW PRESSURE GAGE,AIR TANK
STAMP 5.5
8-97609-249-0
03
1
1012-
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1012-1101
10
PLUG; AIR TANK
(B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) PT3/8
9-09204-517-0
01
1
1102-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) PT3/4
9-09204-526-0
01
1
1012-1101
28
BRACKET; AIR TANK
(A)
8-98021-918-5
01
1
1012-
28
BRACKET; AIR TANK
(B)
8-98044-509-5
01
1
1012-
39
U-BOLT; AIR TANK
8-98022-041-0
02
1
1012-
43
BOLT; STAY,AIR TANK,MAIN
M8X16 FLANGE
0-28050-816-0
06
1
1012-
46
NUT; U-BOLT
M8
0-91110-508-0
08
1
1012-
64
STAY; AIR TANK,MAIN
(A)
8-98044-510-3
02
1
1012-
64
STAY; AIR TANK,MAIN
(B)
8-98044-511-2
01
1
1012-
106
BOLT; COVER
M8X16 FLANGE
0-28050-816-0
04
1
1012-
126
CONNECTOR; ELBOW
(A) M16 & PT3/8 ELBOW
1-09650-438-0
03
1
1012-
126
CONNECTOR; ELBOW
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1012-1101
126
CONNECTOR; ELBOW
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1012-1101
134
BOLT; COVER FIX
M8X16 FLANGE
0-28050-816-0
04
1
1012-
172
NUT; STAY,AIR TANK,MAIN
M8 FLANGE
0-91180-108-0
02
1
1012-
282
UNION; 2 WAY
M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1012-
368
COVER; AIR TANK
8-98061-625-3
01
1
1012-
417
COVER; HARNESS
8-98111-401-0
01
1
1012-
241

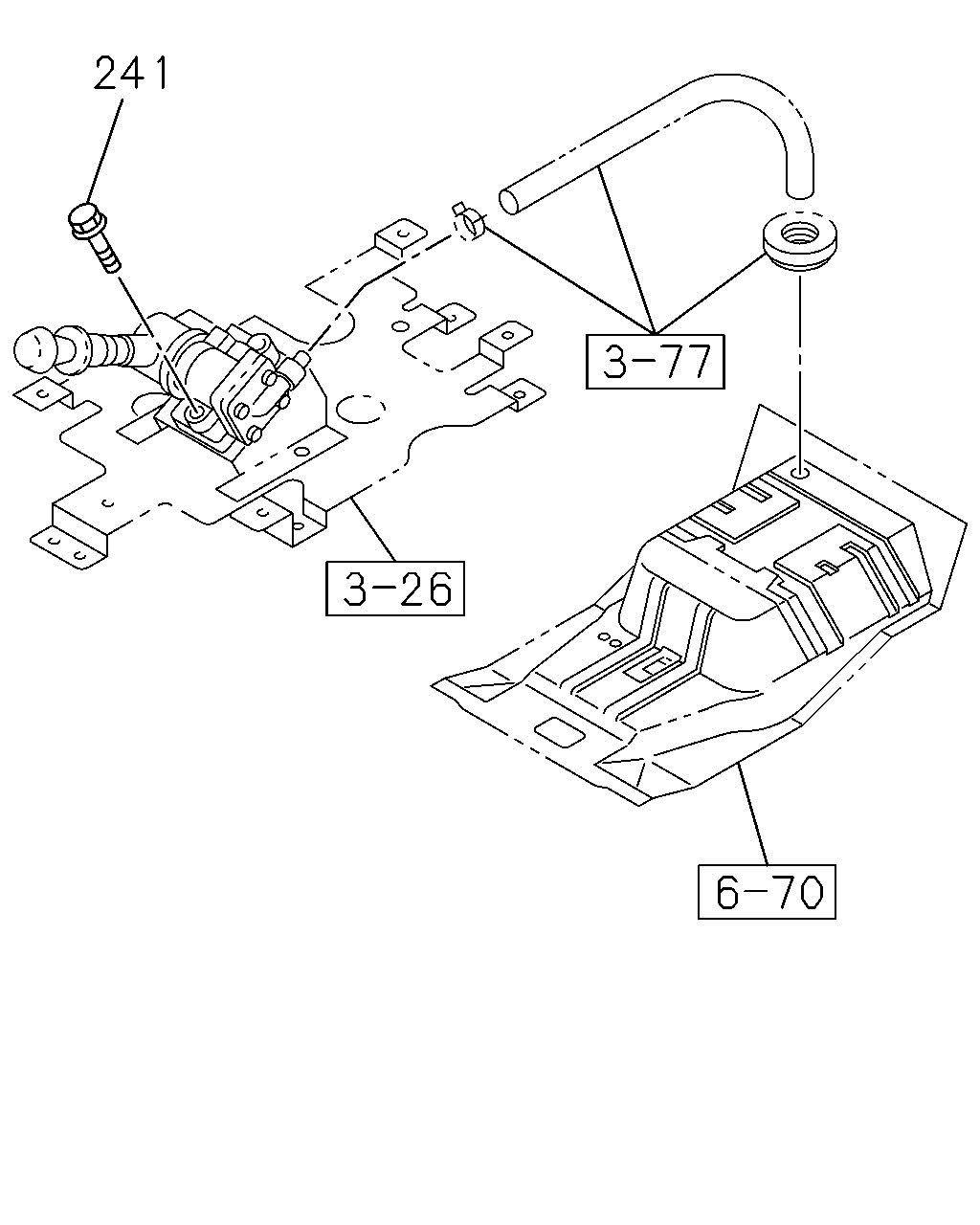

Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X70 FLANGE
0-28050-870-0
02
1
1012-
81
223
148
223
223
223
223
83
37
42
237
238
138
239
178
83
240
86
145
217
125
145
217
271
125
152
145
139
81
145
271
217
153
151
140
151
178
177
35
175
178

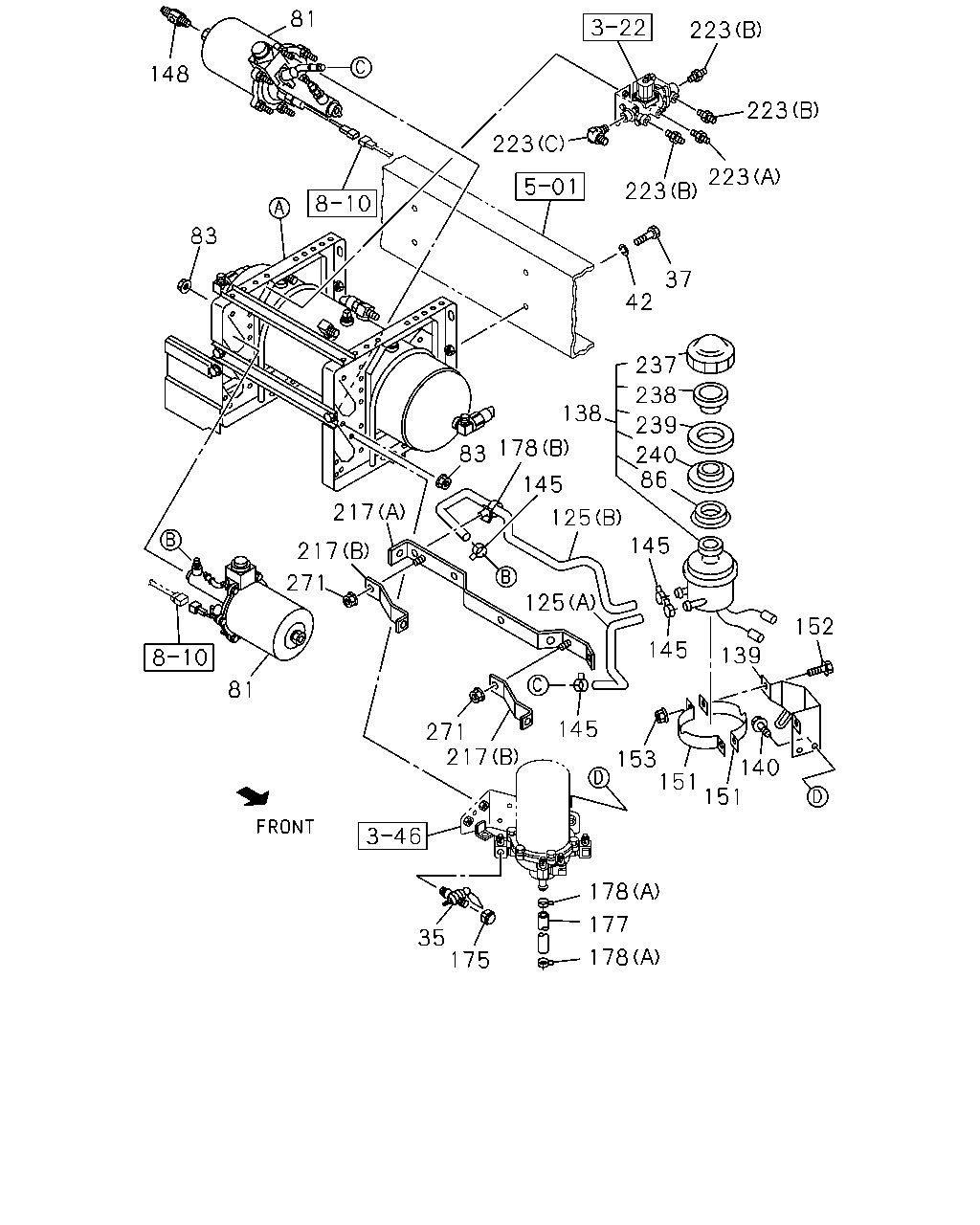

Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
35
COCK; AIR,AIR TANK
TIRE INFLATOR DEVICE<SG4>
1-09680-099-0
01
1
1012-
37
BOLT; AIR TANK
M12X40 FLANGE
0-28651-240-0
04
1
1012-
42
WASHER; PL
ID=12.5 OD=32
0-91614-712-0
04
1
1012-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-826-0
02
1
1012-
83
NUT; AIR MASTER
M8 FLANGE
0-91180-108-0
09
1
1012-
86
SEAL; DUST
1-47529-019-0
01
1
1012-
125
HOSE; OIL TANK TO AIR MASTER
(A)
8-98051-217-0
01
1
1012-
125
HOSE; OIL TANK TO AIR MASTER
(B)
8-98051-218-1
01
1
1012-
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
1012-
139
BRACKET; OIL TANK
8-98051-105-0
01
1
1012-
140
BOLT; OIL TANK TO BRKT
M8X20 FLANGE
0-28650-820-0
02
1
1012-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
1012-
148
CONNECTOR; AIR MASTER
M16 & PT3/8 STRAIGHT
1-09650-179-1
01
1
1012-
151
BAND; OIL TANK,AIR MASTER
1-47537-056-2
02
1
1012-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
1012-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91180-108-0
02
1
1012-
175
CAP; AIR COCK
TIRE INFLATOR DEVICE<SG4>
9-48319-102-0
01
1
1012-
177
HOSE; RUBBER,DRAIN
L=60 SERVICED BY L=3000
0-03566-300-0
01
1
1012-
178
CLIP; HOSE
(B) ID=13-18 L=14.5
1-09709-290-0
08
1
1012-
178
CLIP; HOSE
(A) ID=21
8-94242-034-0
01
1
1012-
217
BRACKET; RUBBER HOSE
(A)
8-98082-871-0
01
1
1012-
217
BRACKET; RUBBER HOSE
(B)
8-98085-273-1
02
1
1012-
223
UNION
H.S.A SYSTEM<6EP> (A) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
1012-
223
UNION
H.S.A SYSTEM<6EP> (B) M16 & PT3/8 STRAIGHT
1-09650-179-1
03
1
1012-
223
UNION
H.S.A SYSTEM<6EP> (C) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1012-
237
CAP; OIL TANK
1-47525-030-0
01
1
1012-
238
PLATE; BAFFLE
1-47529-022-0
01
1
1012-
239
FILTER; DUST
1-47529-017-0
01
1
1012-
240
HOLDER; FILTER
1-47529-018-0
01
1
1012-
271
NUT; BRKT,HOSE
M8 FLANGE
0-91180-108-0
02
1
1012-
