Isuzu WW
▶
TRUCKS
▶
NQR
▶
51399 - NQR(INDONESIA)
▶
5 - Frame, Cab Mounting
▶
5-01 - FRAME AND OTHER PARTS
▶
5-01 — FRAME AND OTHER PARTS
(#52509) — 73 parça
◀
[501A] RIVET,BOLT,NUT (21 parça)
[501A] FRAME ASM (13 parça)
[501A] CROSS MEMBER AND BRACKET(NO.1) (18 parça)
[501A] CROSS MEMBER AND BRACKET(NO.2) (21 parça)
▶
376
376
376
376
376
376
376
376
376
376
376
376
221
176
176
296
118
222
67
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
67
07.011 NUT; C/MBR
04.085 M10 FLANGE
0-91180-210-0
18
1
0804-
118
07.529 NUT; STOPPER
EXC. MINI BUS CHASSIS(V4B) M8 LOCK NUT
0-91370-008-0
02
1
0804-
176
04.085 BOLT; C/MBR,ENG MTG
03.890 (B) M10X30 FLANGE
0-28051-030-0
04
1
0804-
176
04.085 BOLT; C/MBR,ENG MTG
00.029 (A) M10X25 FLANGE IDN
0-28651-025-0
04
1
0804-
221
01.270 BOLT; RAD MTG BRKT,FRAME
06.216 M8X25 FLANGE IDN
0-28650-825-0
02
1
0804-0901
221
01.270 BOLT; RAD MTG BRKT,FRAME
MINI BUS CHASSIS(V4B) 06.216 M8X25 FLANGE IDN
0-28650-825-0
02
1
0902-
222
07.039 NUT; RAD MTG BRKT,FRAME
01.540 M8 FLANGE IDN
0-91180-208-0
02
1
0804-0901
222
07.039 NUT; RAD MTG BRKT,FRAME
MINI BUS CHASSIS(V4B) 01.540 M8 FLANGE IDN
0-91180-208-0
02
1
0902-
296
07.039 BOLT; 3RD C/MBR
00.029 M10X30 FLANGE
0-28651-030-0
16
1
0804-
376
07.039 RIVET; FRAME
07.011 (A) D8X24 TAPER END
9-06750-824-0
AR
1
0804-
376
07.039 RIVET; FRAME
(B) D10X22 TAPER END
9-06751-022-0
AR
1
0804-
376
07.039 RIVET; FRAME
(C) D10X24 TAPER END IDN
9-06751-024-0
AR
1
0804-
376
07.039 RIVET; FRAME
(D) D10X26 TAPER END
9-06751-026-0
AR
1
0804-
376
07.039 RIVET; FRAME
(E) D10X28 TAPER END
9-06751-028-0
AR
1
0804-
376
07.039 RIVET; FRAME
(F) D10X32 TAPER END
9-06751-032-0
AR
1
0804-
376
07.039 RIVET; FRAME
(G) D10X36 TAPER END IDN
9-06751-036-0
AR
1
0804-
376
07.039 RIVET; FRAME
(H) D11X26 TAPER END
9-06751-126-0
AR
1
0804-
376
07.039 RIVET; FRAME
(I) D11X30 TAPER END
9-06751-130-0
AR
1
0804-
376
07.039 RIVET; FRAME
07.105 (J) D12X30 TAPER END
9-06751-230-0
AR
1
0804-
376
07.039 RIVET; FRAME
07.428 (K) D12X36 TAPER END
9-06751-236-0
AR
1
0804-
376
07.039 RIVET; FRAME
07.112 (L) D12X40 TAPER END
9-06751-240-0
AR
1
0804-

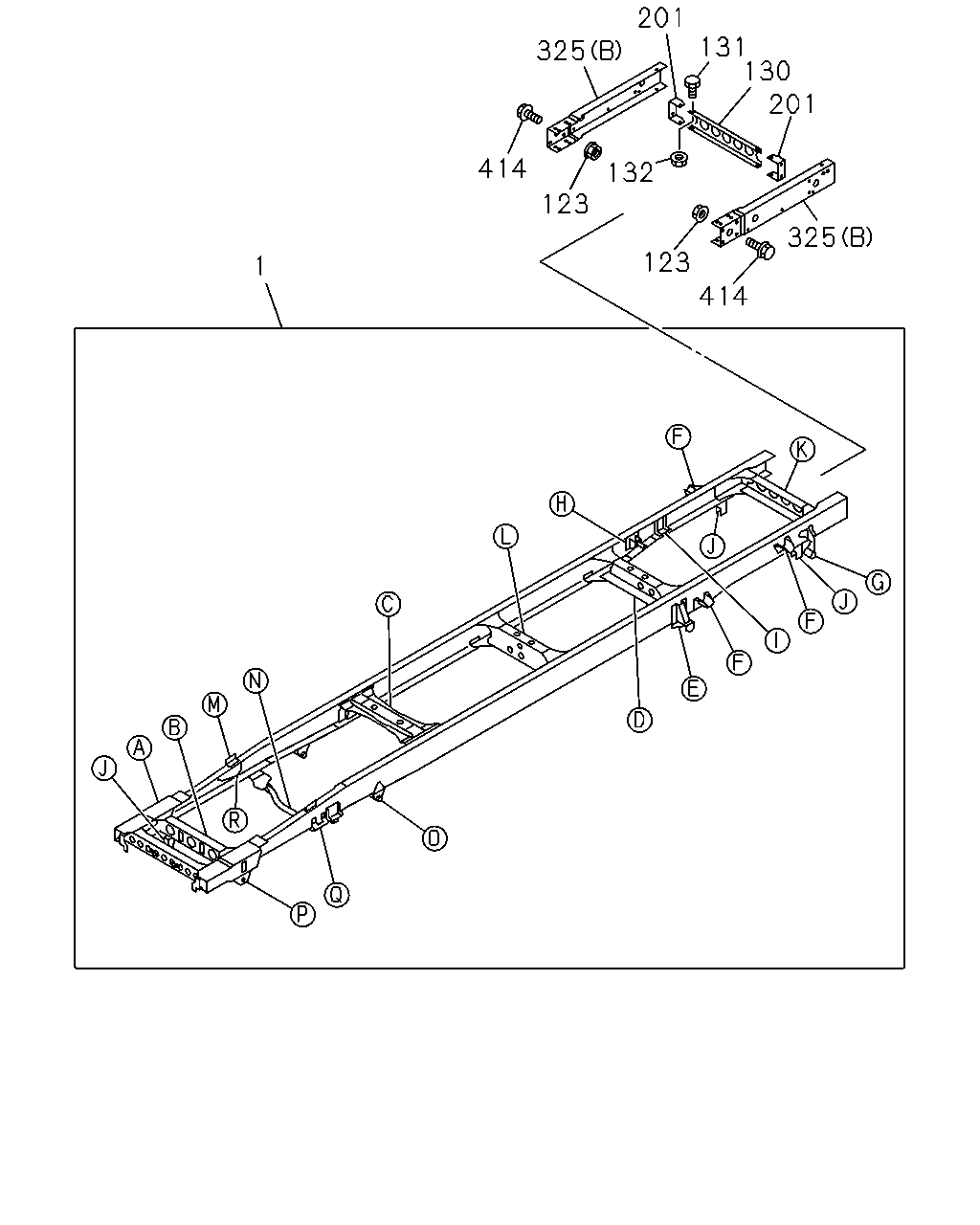

1
414
123
325
201
130
131
201
325
414
123
132
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
07.003 FRAME ASM
MINI BUS CHASSIS(V4B)
8-98110-998-0
01
1
0804-
1
07.003 FRAME ASM
EXC. MINI BUS CHASSIS(V4B)
8-98071-655-6
01
1
0804-
123
07.039 NUT
07.395 M12 IDN
8-97360-126-0
16
1
0804-
130
07.014 MEMBER; CROSS,END
8-97205-394-0
01
1
0804-
131
07.014 BOLT; END C/MBR
07.833 M10X25 FLANGE IDN
0-28661-025-0
08
1
0804-
132
07.014 NUT; END C/MBR
03.162 M10 FLANGE IDN
0-91180-110-0
08
1
0804-
201
07.039 GUSSET; C/MBR
8-97096-871-0
02
1
0804-
325
07.039 EXTENSION; FRAME
(B)
8-97222-891-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(B)
8-97222-892-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(A)
8-98073-344-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(A)
8-98073-345-0
01
1
0804-
414
07.011 BOLT
06.509 M12X30 FLANGE
0-28661-230-0
12
1
0804-
414
07.011 BOLT
M12X40 FLANGE
0-28661-240-0
04
1
0804-

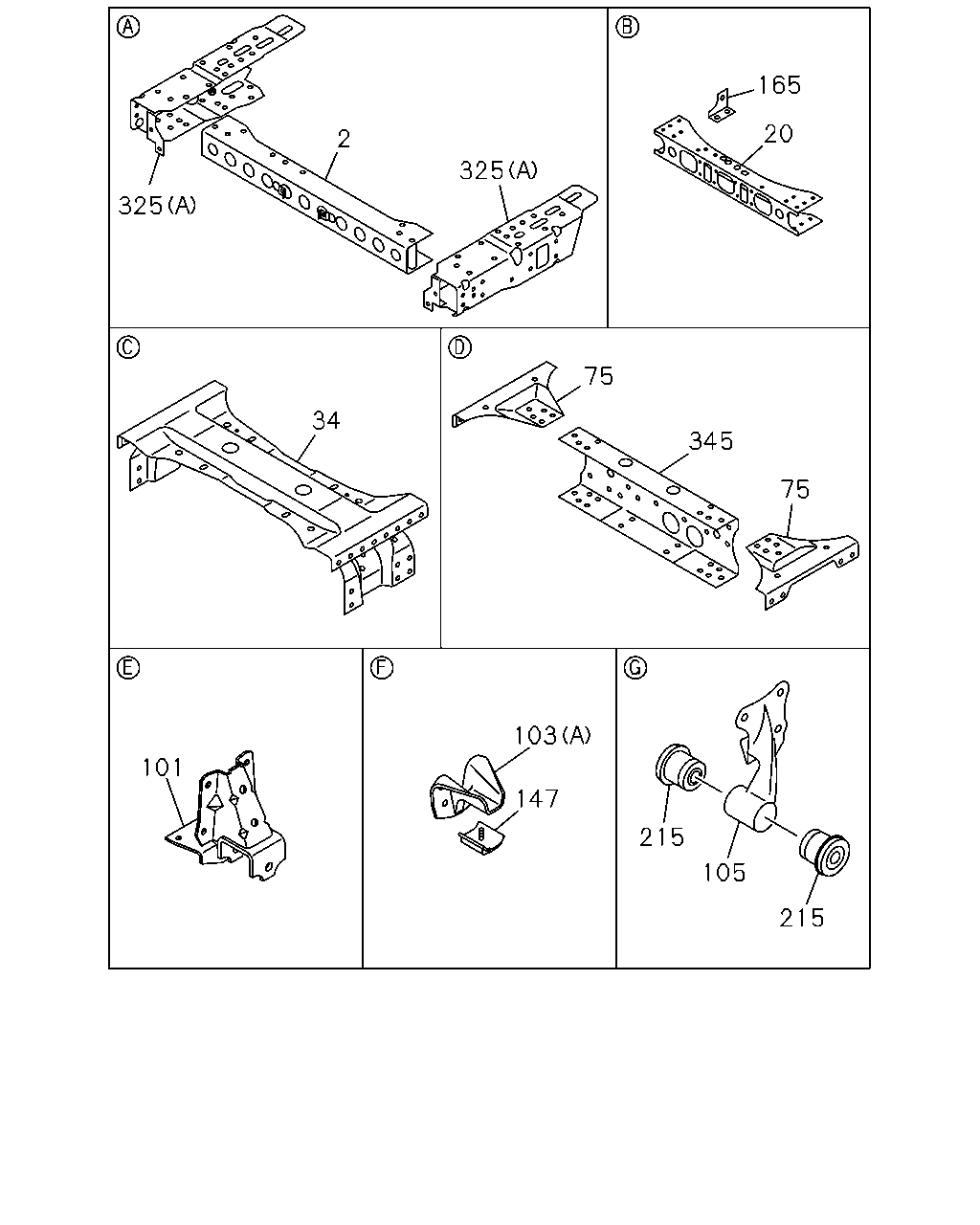

165
20
2
325
325
75
34
345
75
103
101
147
215
105
215
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
2
07.010 MEMBER; CROSS,1ST
8-97387-866-5
01
1
0804-
20
07.012 MEMBER; CROSS,2ND
8-98014-074-7
01
1
0804-
34
07.012 MEMBER; CROSS,3RD
IDN
8-98074-639-4
01
1
0804-
75
07.039 GUSSET; 5TH C/MBR
RH-UPPER,LH-LOWER
8-98000-583-0
02
1
0804-
75
07.039 GUSSET; 5TH C/MBR
RH-LOWER,LH-UPPER
8-98000-584-0
02
1
0804-
101
07.112 BRACKET; RR SPR,FRT
8-97042-245-1
02
1
0804-
103
07.420 STOPPER; SUB SPR
07.524 (B)
8-97079-659-1
02
1
0804-
103
07.420 STOPPER; SUB SPR
EXC. MINI BUS CHASSIS(V4B) (A) IDN
8-97223-748-0
04
1
0804-
105
07.112 BRACKET; RR SPR,RR
8-98032-488-0
01
1
0804-
105
07.112 BRACKET; RR SPR,RR
8-98032-489-0
01
1
0804-
147
07.535 RUBBER; SUB SPRING
EXC. MINI BUS CHASSIS(V4B)
8-97254-387-0
04
1
0804-
165
01.270 BRACKET; RAD STAY
8-98000-886-0
01
1
0804-
215
07.524 BUSHING; BRKT,RR SPRING
IDN
8-97184-699-1
04
1
0804-
325
07.039 EXTENSION; FRAME
(B)
8-97222-891-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(B)
8-97222-892-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(A)
8-98073-344-1
01
1
0804-
325
07.039 EXTENSION; FRAME
(A)
8-98073-345-0
01
1
0804-
345
07.012 MEMBER; CROSS,5TH
8-97175-993-3
01
1
0804-

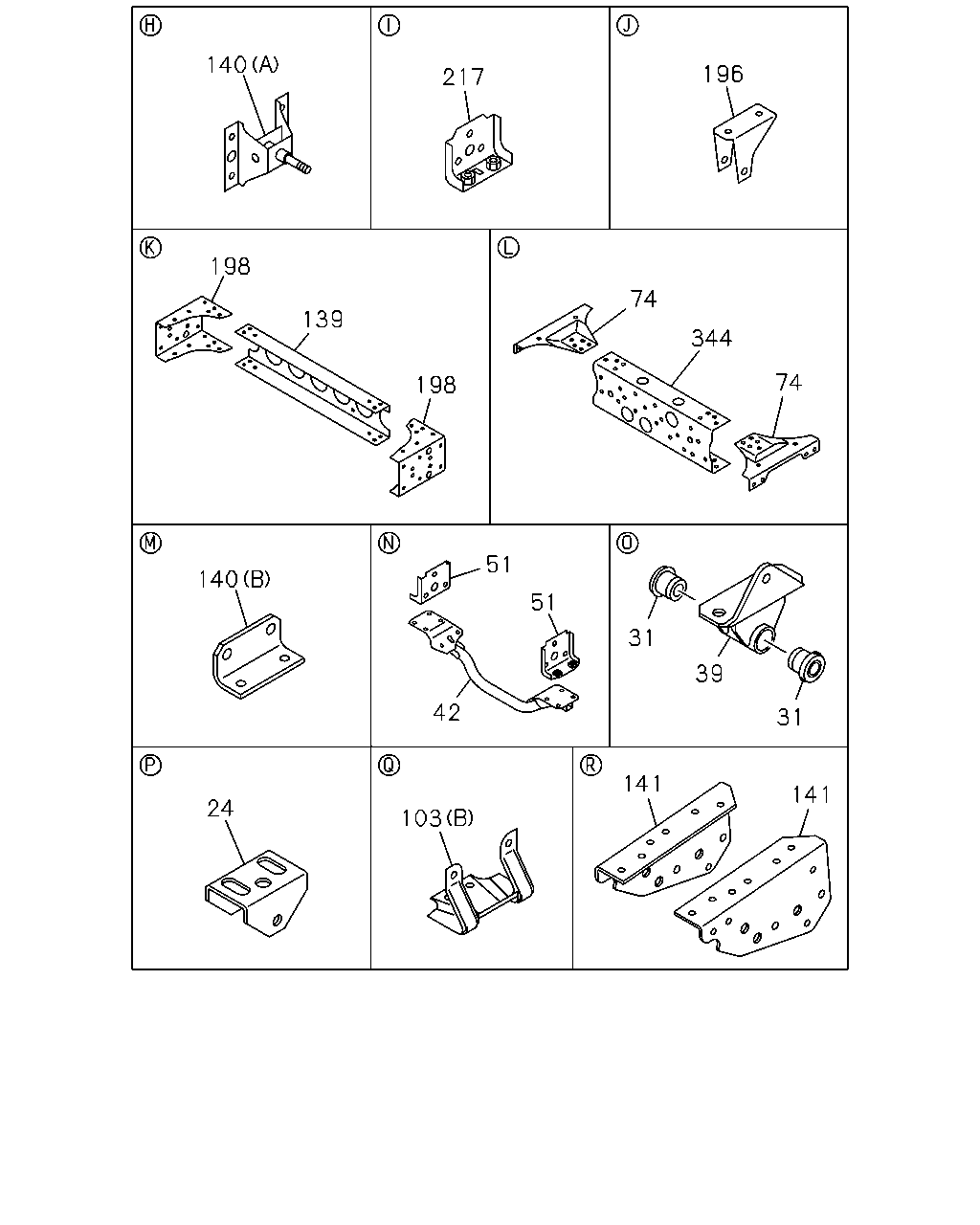

24
140
51
42
103
141
141
31
39
31
74
344
74
196
217
140
198
139
198
51
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
07.105 BRACKET; FRT SPR,FRT
8-98015-274-0
02
1
0804-
31
07.428 BUSHING; FRT SPR,RR
07.524 IDN
8-97184-699-1
04
1
0804-
39
07.112 BRACKET; FRT SPR,RR
8-98014-125-0
02
1
0804-
42
07.011 MEMBER; CROSS,ENG MTG
8-98032-389-0
01
1
0804-
51
07.011 BRACKET; ENG SUPPORT,OUTER
8-98034-961-0
02
1
0804-
74
07.039 GUSSET; 4TH C/MBR
RH-LOWER,LH-UPPER
8-98000-583-0
02
1
0804-
74
07.039 GUSSET; 4TH C/MBR
RH-UPPER,LH-LOWER
8-98000-584-0
02
1
0804-
103
07.420 STOPPER; SUB SPR
07.524 (B)
8-97079-659-1
02
1
0804-
103
07.420 STOPPER; SUB SPR
EXC. MINI BUS CHASSIS(V4B) (A) IDN
8-97223-748-0
04
1
0804-
139
07.012 MEMBER; CROSS,6TH
8-97107-384-0
01
1
0804-0901
139
07.012 MEMBER; CROSS,6TH
MINI BUS CHASSIS(V4B)
8-97107-384-0
01
1
0902-
139
07.012 MEMBER; CROSS,6TH
EXC. MINI BUS CHASSIS(V4B)
8-97326-394-0
01
1
0902-
140
07.112 BRACKET; S/ABS,RR
(A)
8-97080-884-1
02
1
0804-
140
07.112 BRACKET; S/ABS,RR
07.395 (B)
8-97302-511-0
02
1
0804-
141
07.112 STIFFENER
8-98064-354-2
01
1
0804-
141
07.112 STIFFENER
8-98064-355-2
01
1
0804-
196
07.242 BRACKET; STAB TO FRAME
MINI BUS CHASSIS(V4B)
8-98033-523-0
04
1
0804-
196
07.242 BRACKET; STAB TO FRAME
EXC. MINI BUS CHASSIS(V4B)
8-98033-523-0
02
1
0902-
198
07.039 GUSSET; 6TH C/MBR
8-98014-079-1
02
1
0804-
217
07.535 BRACKET; HELPER RUBBER,RR SPRING
8-97202-417-0
02
1
0804-
344
07.012 MEMBER; CROSS,4TH
8-97175-993-3
01
1
0804-
