◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ ELF ▶ 51139 - ELF300(MEXICO) ▶ 3 - Brakes, Brake System ▶ 3-50 - BRAKE PIPING; OIL,MASTER CYLINDER ▶
3-50 — BRAKE PIPING; OIL,MASTER CYLINDER (#52243) — 12 parça
çizim 13961
35
BalonParca AdiParca NoAdetTipApplied Date A B
35 PIPE; BRK,VLV TO RR AXLE 8-97325-948-0 01 1 0707- ● ●

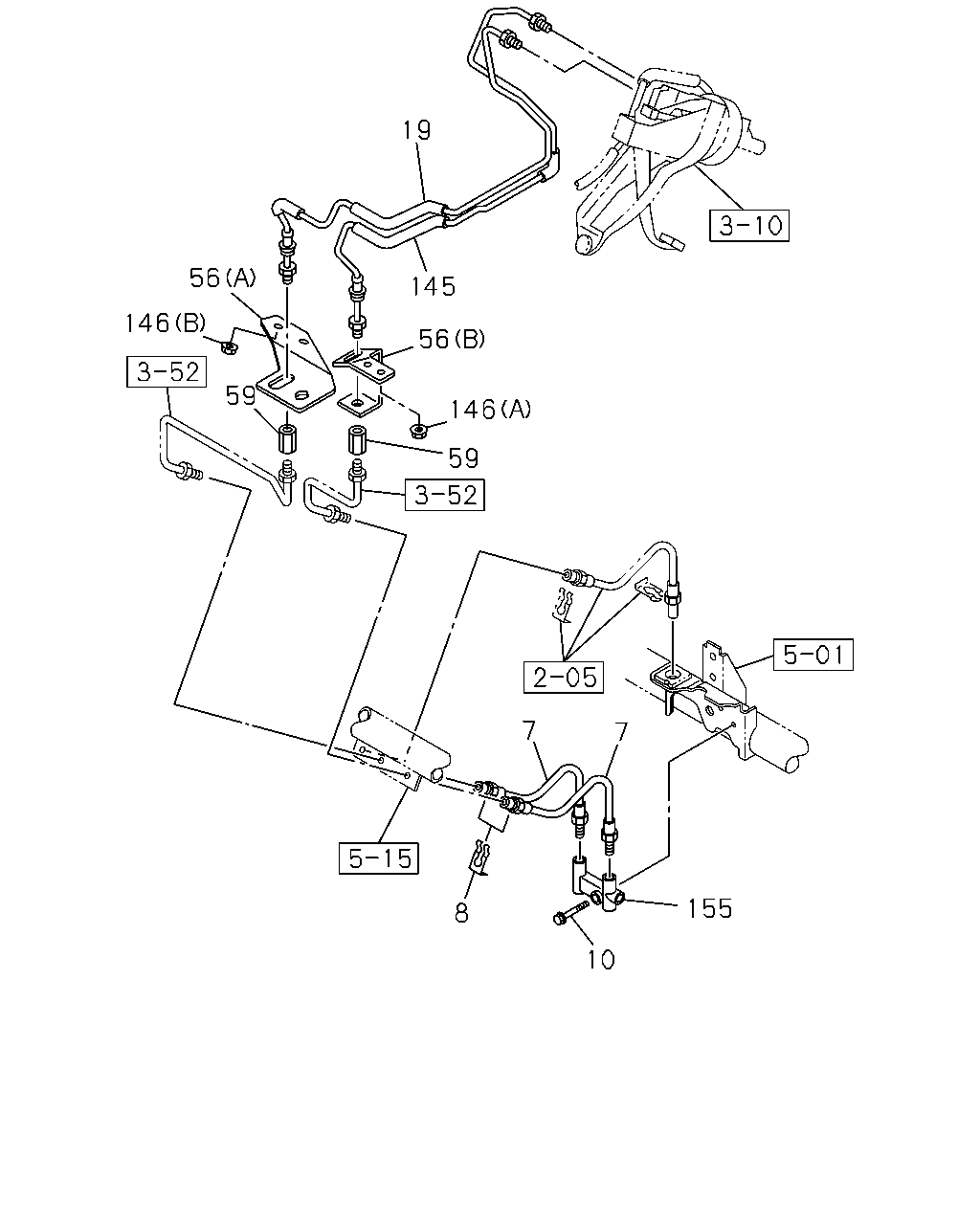

çizim 58340
19 56 145 146 56 59 146 59 7 7 155 8 10
BalonParca AdiParca NoAdetTipApplied Date A B
7 HOSE; FLEX,PIPE TO 5 WAY JOINT 8-97171-031-0 02 1 0707- ● ●
8 CLIP; FLEX HOSE,CABLE SIDE 8-97365-304-0 02 1 0707- ● ●
10 BOLT; JOINT
M6X40 FLANGE 		0-28650-640-0 01 1 0707- ● ●
19 PIPE; BRK,M/CYL TO UNION 8-97314-591-0 01 1 0707- ● ●
56 BRACKET; UNION,BRK
(A) 		8-97102-365-0 01 1 0707- ● ●
56 BRACKET; UNION,BRK
(B) 		8-97102-366-2 01 1 0707- ● ●
59 UNION; BRK PIPE
M10 STRAIGHT 		0-92107-005-0 02 1 0707- ● ●
145 PIPE; BRK,METERING VLV TO UNION 8-97314-584-0 01 1 0707- ● ●
146 NUT; BRKT
(A) M6 FLANGE 		0-91180-106-0 02 1 0707- ● ●
146 NUT; BRKT
(B) M8 FLANGE 		0-91180-108-0 02 1 0707- ● ●
155 JOINT; 6WAY 8-97120-033-2 01 1 0707- ● ●
