Isuzu WW
▶
TRUCKS
▶
NQR
▶
51399 - NQR(INDONESIA)
▶
3 - Brakes, Brake System
▶
3-50 - BRAKE PIPING; OIL,MASTER CYLINDER
▶
3-50 — BRAKE PIPING; OIL,MASTER CYLINDER
(#52217) — 62 parça
◀
[350A] CAB SIDE(NO.1) (19 parça)
[350A] FRAME SIDE(NO.2) (5 parça)
[350A] FRAME SIDE(NO.1) (19 parça)
[350A] CAB SIDE(NO.2) (19 parça)
▶

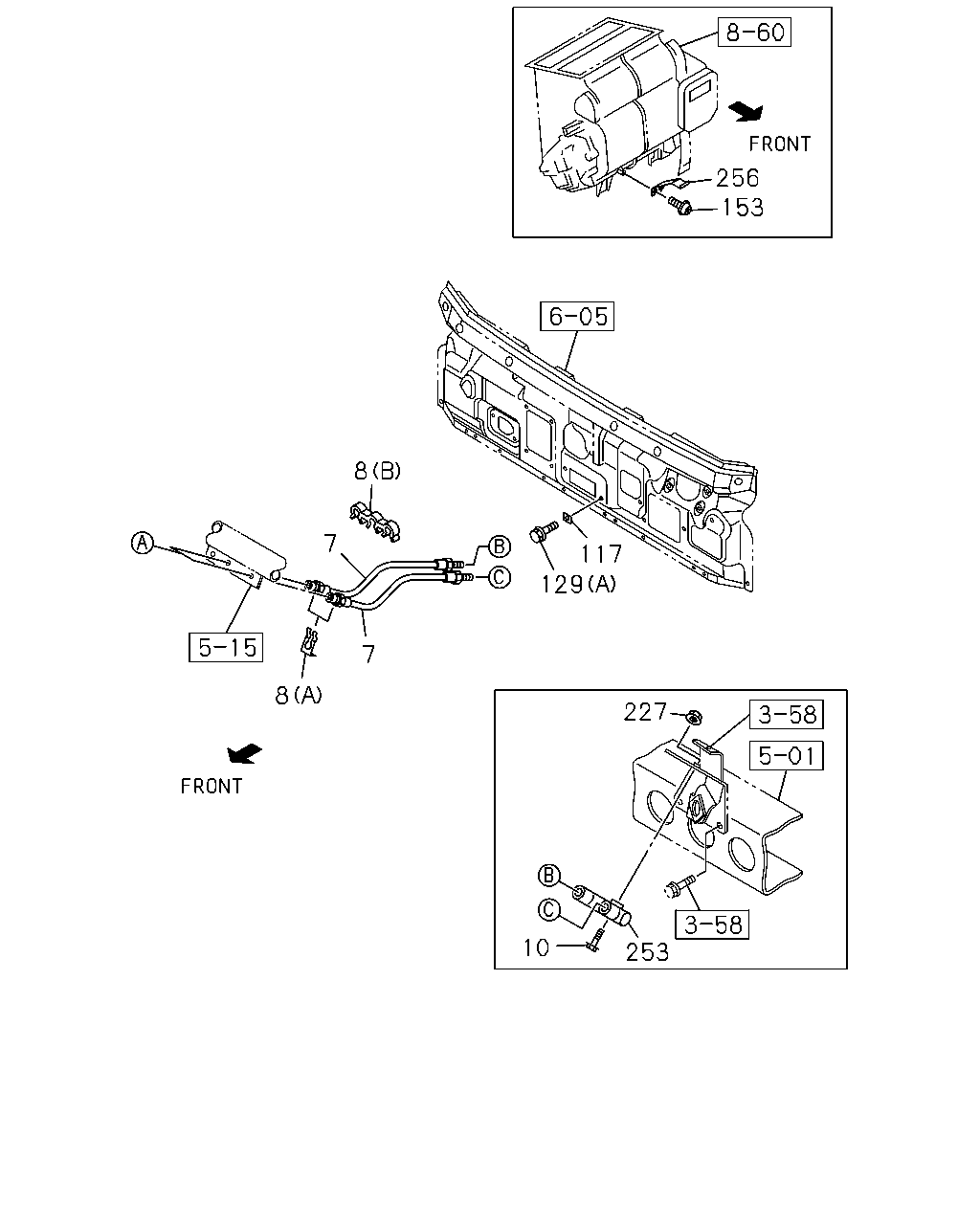

256
153
8
7
117
129
7
8
227
10
253
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
7
04.680 HOSE; FLEX,PIPE TO 5 WAY JOINT
8-98029-865-0
02
1
0804-
8
04.681 CLIP; FLEX HOSE,CABLE SIDE
04.686 (B)
8-97076-471-0
01
1
0804-
8
04.681 CLIP; FLEX HOSE,CABLE SIDE
(A)
8-97365-304-0
02
1
0804-
10
04.686 BOLT; JOINT
00.685 M6X40 FLANGE
0-28650-640-0
01
1
0804-
117
04.686 SEAL; UNION,BRK PIPE JOINT
08.845 IDN
8-97856-616-0
02
1
0804-
129
04.710 BOLT; BRKT
02.343 (A) M6X16 FLANGE
0-28650-616-0
01
1
0804-0809
129
04.710 BOLT; BRKT
03.162 (B) M6X12 FLANGE
0-28050-612-0
01
1
0804-
129
04.710 BOLT; BRKT
08.857 (A) M6X20 W/LK&PL WASHER
8-98081-030-0
02
1
0804-
153
04.730 SCREW; BRKT FIX
04.681 T25 M5X12 TAPPING HEXALOBULAR IDN
0-72180-512-0
01
1
0804-0808
153
04.730 SCREW; BRKT FIX
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) 04.681 T25 M5X12 TAPPING HEXALOBULAR IDN
0-72180-512-0
01
1
0809-0809
153
04.730 SCREW; BRKT FIX
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) ,COOLER WO/HEATER(C65) 04.681 T25 M5X12 TAPPING HEXALOBULAR IDN
0-72180-512-0
01
1
0810-1001
153
04.730 SCREW; BRKT FIX
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) ,COOLER WO/HEATER(C65) EXC. KD PREPARATORY PACK VAR.4<7TV> 04.681 T25 M5X12 TAPPING HEXALOBULAR IDN
0-72180-512-0
01
1
1002-
227
04.685 NUT; JOINT
01.062 M8 FLANGE IDN
0-91180-108-0
02
1
0804-
253
04.840 JOINT
04.686
5-47456-009-1
01
1
0804-
256
04.840 BRACKET; BRK PIPE
8-98034-784-1
01
1
0804-0808
256
04.840 BRACKET; BRK PIPE
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60)
8-98034-784-1
01
1
0809-0809
256
04.840 BRACKET; BRK PIPE
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) ,COOLER WO/HEATER(C65)
8-98034-784-1
01
1
0810-1001
256
04.840 BRACKET; BRK PIPE
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) ,COOLER WO/HEATER(C65) EXC. KD PREPARATORY PACK VAR.4<7TV>
8-98034-784-1
01
1
1002-1005
256
04.840 BRACKET; BRK PIPE
FORGED AIR VENTILATION(C39),HEATER & DEFROSTER(C41),AIR CONDITIONER MANUAL CONT(C60) ,COOLER WO/HEATER(C65) EXC. KD PREPARATORY PACK VAR.4<7TV>
8-98163-521-0
01
1
1006-

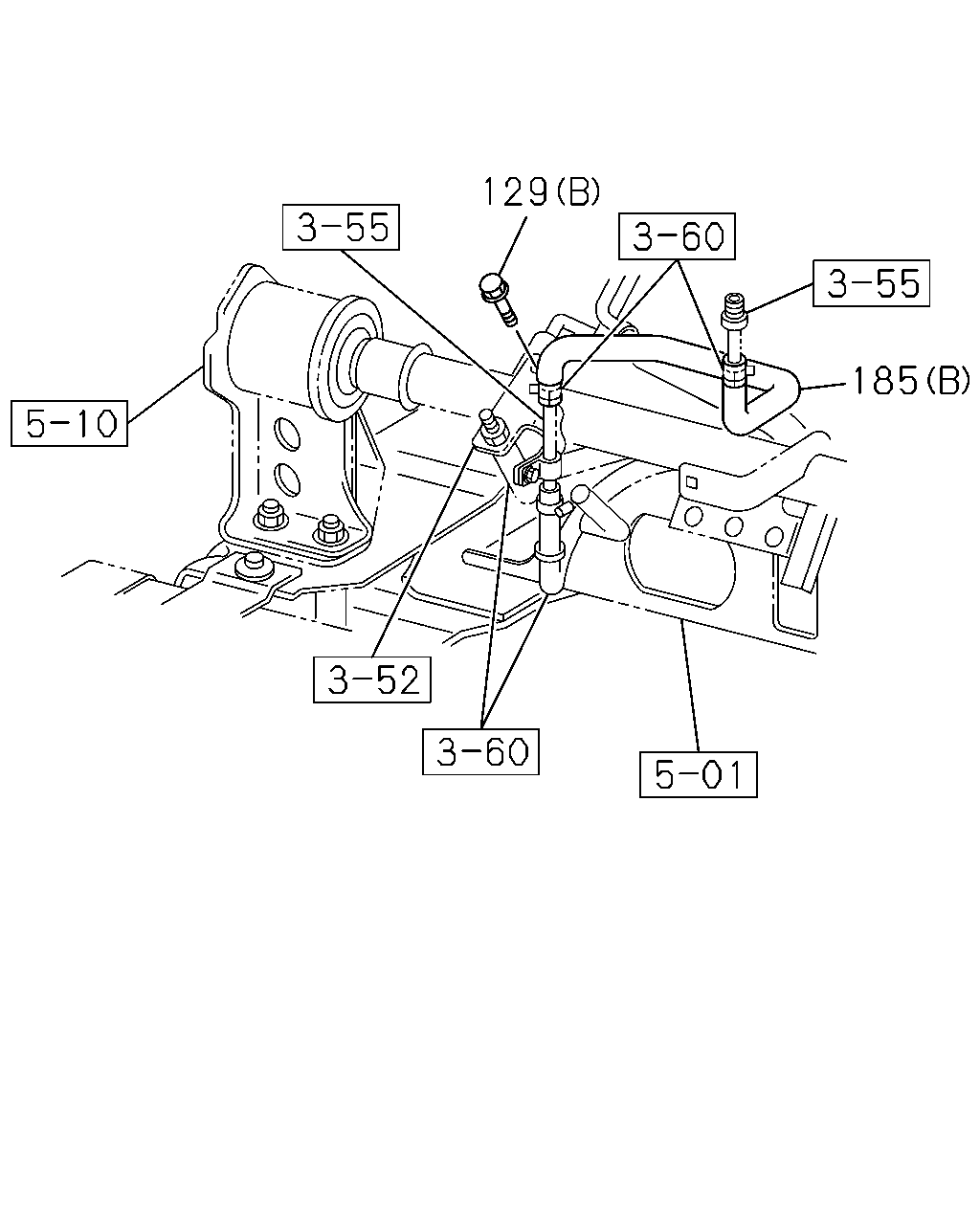

129
185
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
129
04.710 BOLT; BRKT
02.343 (A) M6X16 FLANGE
0-28650-616-0
01
1
0804-0809
129
04.710 BOLT; BRKT
03.162 (B) M6X12 FLANGE
0-28050-612-0
01
1
0804-
129
04.710 BOLT; BRKT
08.857 (A) M6X20 W/LK&PL WASHER
8-98081-030-0
02
1
0804-
185
04.681 HOSE; RUBBER,SUCTION
(A)
8-97330-513-0
01
1
0804-
185
04.681 HOSE; RUBBER,SUCTION
(B)
8-98085-720-0
01
1
0804-

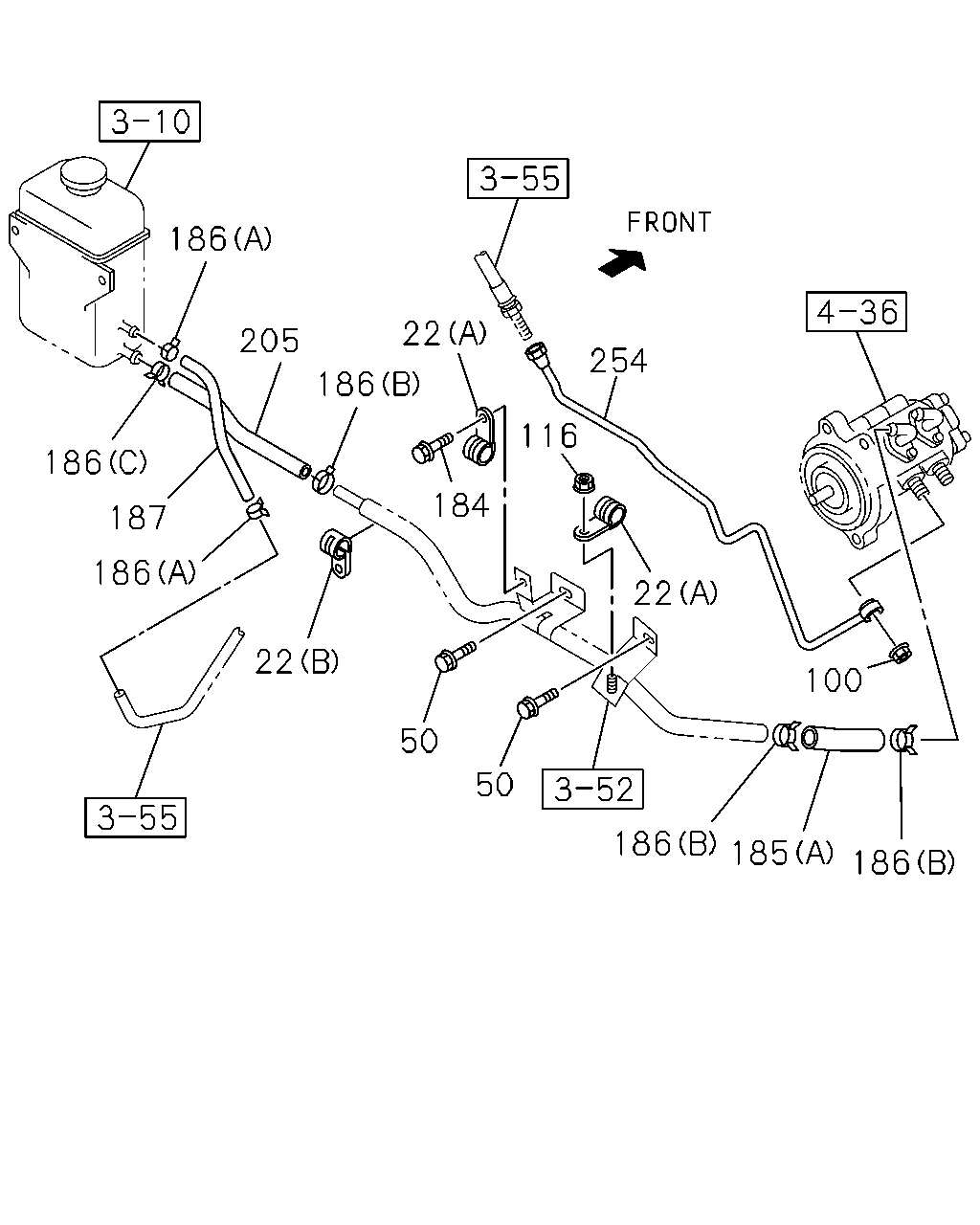

186
22
205
254
186
116
186
184
187
186
22
22
100
50
50
186
185
186
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
22
04.685 CLIP
(A) ID=10 L=16.5
8-98082-034-0
02
1
0804-
22
04.685 CLIP
(B) ID=17 L=21
8-98082-035-0
01
1
0804-
50
04.710 BOLT; PIPE
02.343 M8X16 FLANGE
0-28050-816-0
03
1
0804-
100
04.730 NUT; HYDRAULIC UNIT
8-97358-958-0
01
1
0804-
116
04.686 NUT
01.062 M8 FLANGE IDN
0-91180-108-0
02
1
0804-0808
116
04.686 NUT
01.062 M8 FLANGE IDN
0-91180-108-0
01
1
0809-
184
04.681 BOLT; CLIP
02.343 M8X16 FLANGE
0-28050-816-0
01
1
0809-
185
04.681 HOSE; RUBBER,SUCTION
(A)
8-97330-513-0
01
1
0804-
185
04.681 HOSE; RUBBER,SUCTION
(B)
8-98085-720-0
01
1
0804-
186
04.681 CLIP; HOSE
06.672 (B) ID=21
8-94242-034-0
02
1
0804-
186
04.681 CLIP; HOSE
04.930 (A) ID=16 IDN
8-94238-568-0
02
1
0804-0911
186
04.681 CLIP; HOSE
03.162 (A) ID=16
8-98008-098-0
02
1
0912-
186
04.681 CLIP; HOSE
06.672 (B) ID=21
8-94242-034-0
01
1
0804-0911
186
04.681 CLIP; HOSE
(B) ID=21
8-98150-355-0
01
1
0912-
186
04.681 CLIP; HOSE
08.846 (C) ID=22
8-94382-401-0
01
1
0804-1003
186
04.681 CLIP; HOSE
03.278 (C) ID=22
8-97359-141-0
01
1
1004-
187
04.681 HOSE; RUBBER,OIL TANK
06.671 L=220 SERVICED BY L=3000
0-19809-300-0
01
1
0804-
205
04.681 HOSE; TANK TO PIPE
06.670 SERVICED BY L=300
0-09814-300-0
01
1
0804-
254
04.685 PIPE; BRAKE,2WAY
8-98036-161-0
01
1
0804-

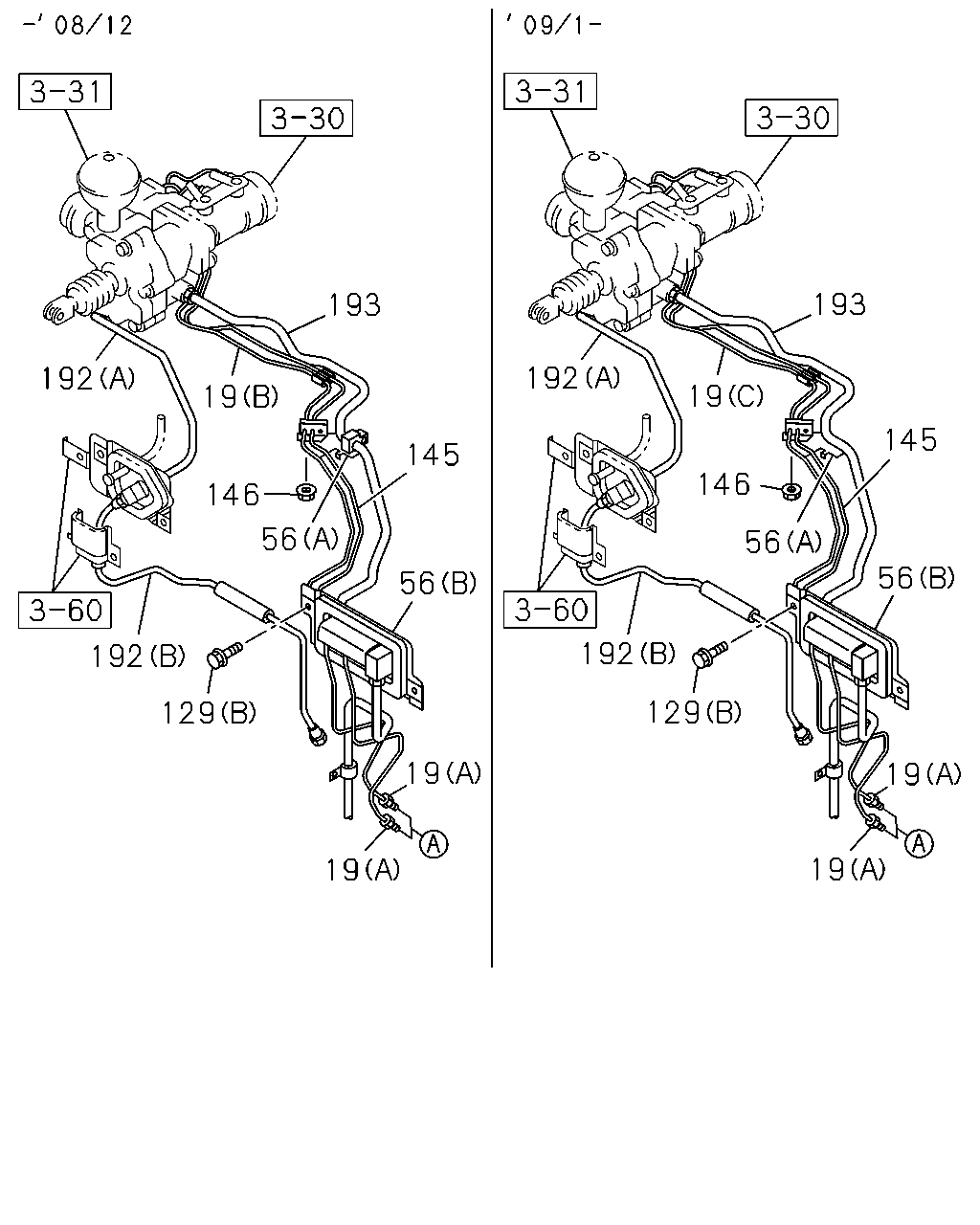

193
193
192
192
19
19
145
145
146
146
56
56
56
56
192
192
129
129
19
19
19
19
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
19
04.685 PIPE; BRK,M/CYL TO UNION
(A)
8-98043-501-2
02
1
0804-
19
04.685 PIPE; BRK,M/CYL TO UNION
(B)
8-98070-478-1
01
1
0804-0812
19
04.685 PIPE; BRK,M/CYL TO UNION
(C)
8-98098-682-1
01
1
0901-
56
04.686 BRACKET; UNION,BRK
(A)
8-98077-185-2
01
1
0804-0812
56
04.686 BRACKET; UNION,BRK
(A)
8-98098-679-0
01
1
0901-
56
04.686 BRACKET; UNION,BRK
(B)
8-98041-939-1
01
1
0804-1005
56
04.686 BRACKET; UNION,BRK
(B)
8-98154-266-1
01
1
1006-
129
04.710 BOLT; BRKT
02.343 (A) M6X16 FLANGE
0-28650-616-0
01
1
0804-0809
129
04.710 BOLT; BRKT
03.162 (B) M6X12 FLANGE
0-28050-612-0
01
1
0804-
129
04.710 BOLT; BRKT
08.857 (A) M6X20 W/LK&PL WASHER
8-98081-030-0
02
1
0804-
145
04.685 PIPE; BRK,METERING VLV TO UNION
8-98070-482-2
01
1
0804-0812
145
04.685 PIPE; BRK,METERING VLV TO UNION
8-98098-680-1
01
1
0901-
146
04.685 NUT; BRKT
00.777 M8 W/LK WASHER
8-94279-050-0
01
1
0804-
192
04.685 PIPE; PRESSURE
(A)
8-98101-746-0
01
1
0804-0808
192
04.685 PIPE; PRESSURE
(A)
8-98127-262-0
01
1
0809-
192
04.685 PIPE; PRESSURE
(B)
8-98042-052-1
01
1
0804-1103
192
04.685 PIPE; PRESSURE
(B)
8-98193-137-0
01
1
1104-
193
04.685 PIPE; RETURN
8-98067-717-1
01
1
0804-0812
193
04.685 PIPE; RETURN
8-98098-683-0
01
1
0901-
