Isuzu WW
▶
TRUCKS
▶
FXR
▶
11427 - FXR/GXR(AUST)JNLT05
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶
0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#48508) — 74 parça
◀

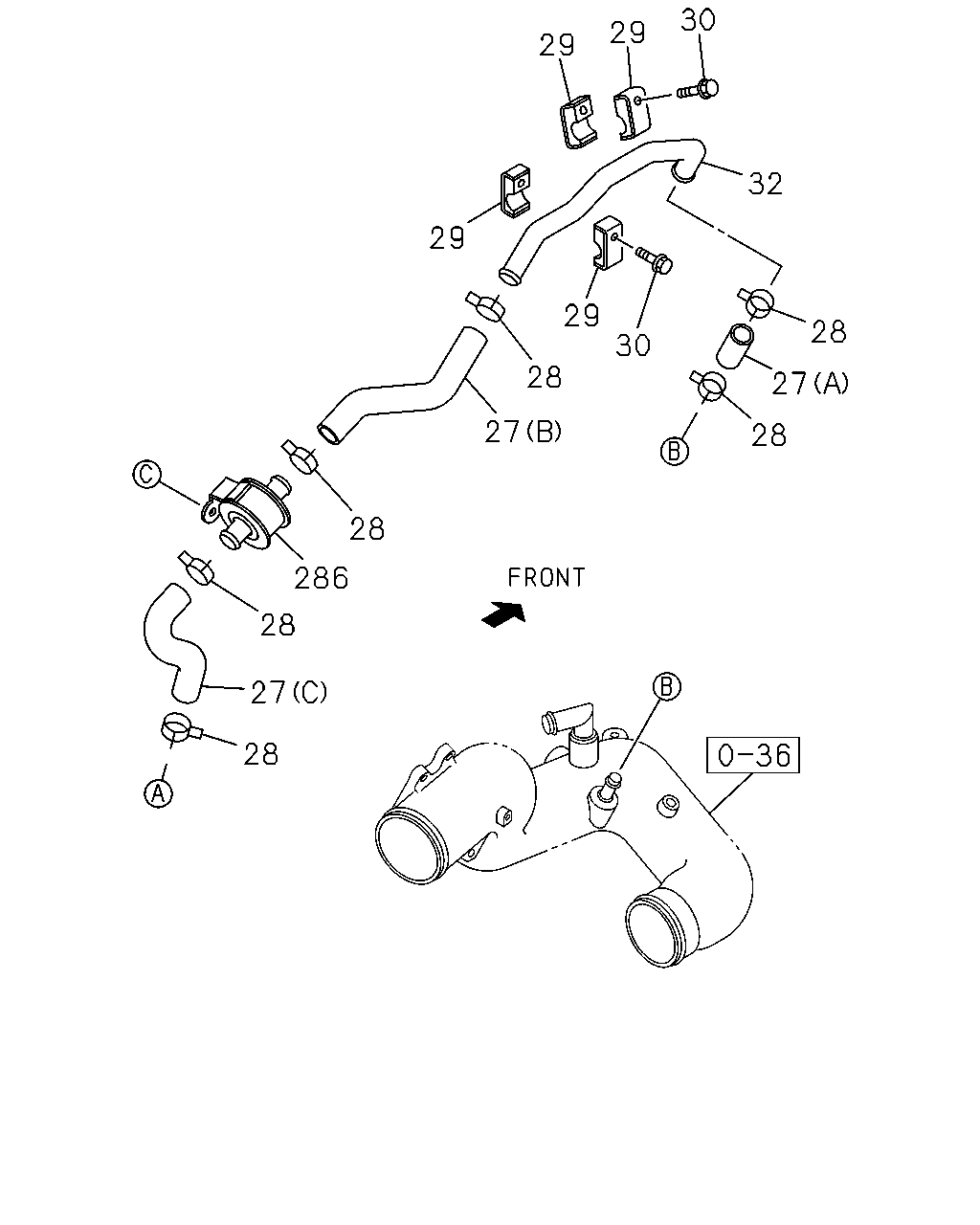

[038A] AIR CHAMBER AND HOSE (8 parça)

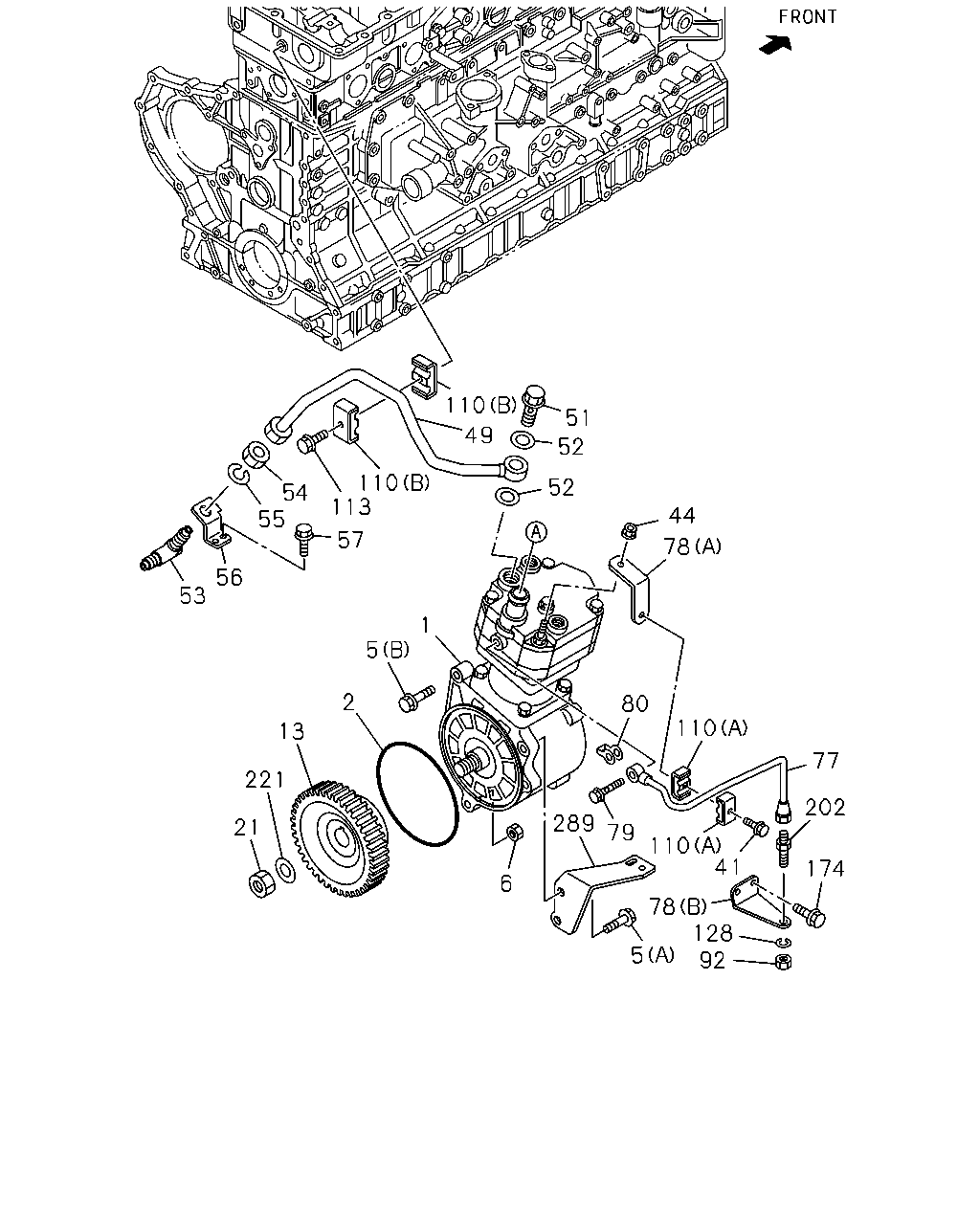

[038A] AIR COMPRESSOR ASM (42 parça)
[038A] BRACKET (8 parça)

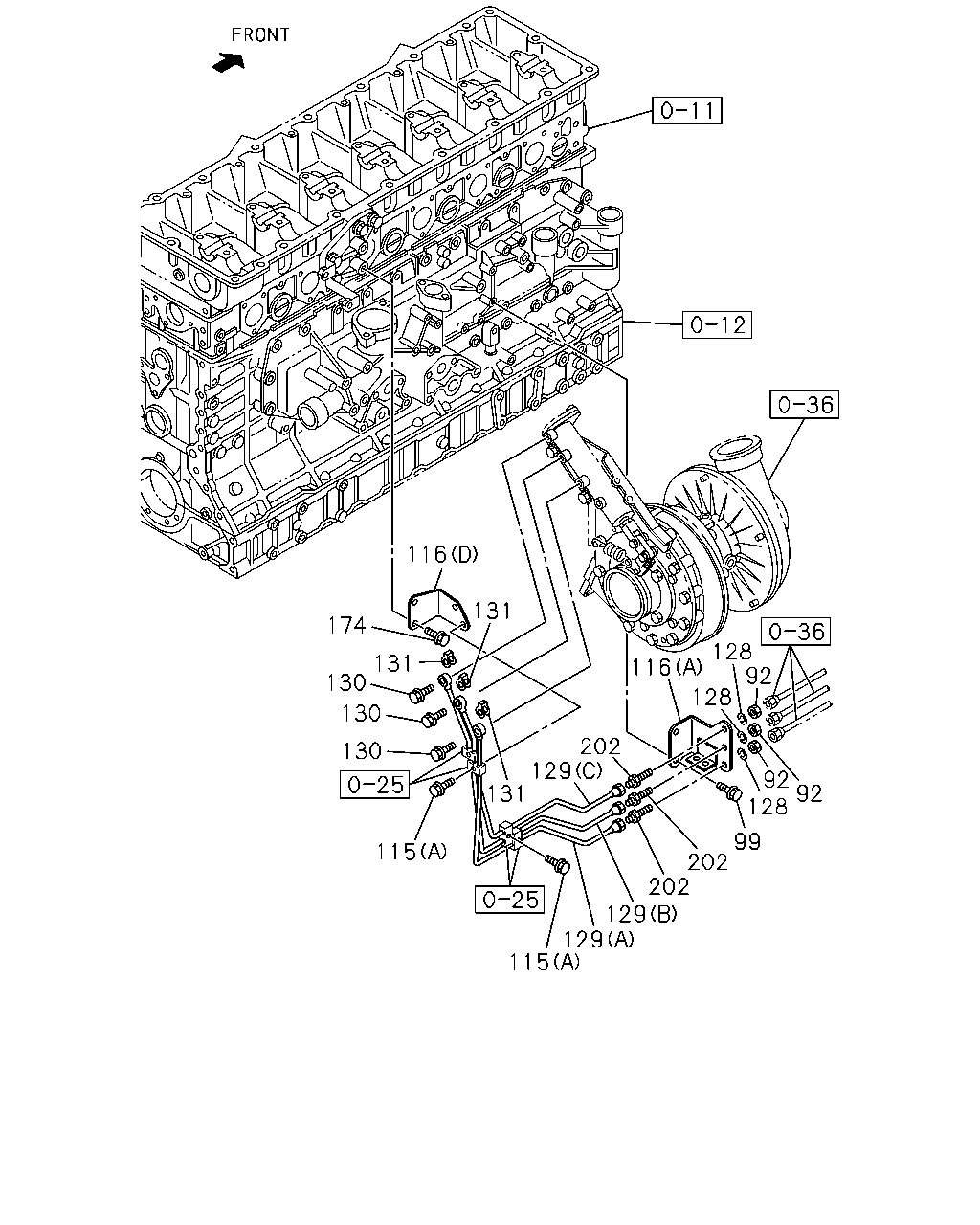

[038A] VGS AIR PIPE;TURBOCHARGER SIDE (16 parça)
▶
30
29
29
32
29
29
28
30
28
27
27
28
28
286
28
27
28
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
HOSE; AIR CMPR,SUCTION
(A)
8-97613-266-0
01
1
0801-
27
HOSE; AIR CMPR,SUCTION
(B)
8-97613-971-1
01
1
0801-
27
HOSE; AIR CMPR,SUCTION
(C)
8-97613-972-1
01
1
0801-
28
CLIP; HOSE,AIR CMPR
ID=31.2
8-97237-146-0
06
1
0801-
29
CLIP; AIR PIPE
ID=24.5 L=22
8-97603-362-1
04
1
0801-
30
BOLT; PIPE CLIP
M8X50 FLANGE
0-28050-850-0
02
1
0801-
32
PIPE; AIR,AIR CMPR
8-97613-954-0
01
1
0801-
286
CHAMBER; AIR
8-97618-385-0
01
1
0801-
110
51
49
52
110
113
52
54
55
44
57
78
56
53
1
5
2
80
110
13
77
221
202
289
21
79
110
41
174
6
78
128
92
5
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98021-309-5
01
1
0801-1201
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98207-921-0
01
1
1202-1209
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98227-940-0
01
1
1210-1301
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98224-245-0
01
1
1302-1310
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98249-115-0
01
1
1311-1401
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
8-98271-053-0
01
1
1402-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=159.6
1-09623-449-0
01
1
0801-
5
BOLT; AIR CMPR FIX
(A) M12X50 FLANGE
0-28151-250-0
02
1
0801-
5
BOLT; AIR CMPR FIX
(B) M12X140 FLANGE
0-28156-214-0
01
1
0801-
6
NUT; AIR CMPR
M12 FLANGE
0-91180-112-0
01
1
0801-
13
GEAR; AIR CMPR DRIVE
Z=46
8-97603-053-2
01
1
0801-
21
NUT; PUMP GEAR
M24
0-91110-524-0
01
1
0801-
41
BOLT; CLIP
M6X30 FLANGE
0-28050-630-0
01
1
0801-
44
NUT
M10 FLANGE
0-91180-110-0
01
1
0801-
49
PIPE; AIR,CHARGE
8-97611-175-3
01
1
0801-1205
49
PIPE; AIR,CHARGE
8-98216-696-0
01
1
1206-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-2
01
1
0801-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
0801-
53
UNION; CHARGE PIPE
M22 & M26 ELBOW
8-98008-887-2
01
1
0801-
54
NUT; PIPE UNION
H=20
9-09840-158-0
01
1
0801-0803
54
NUT; PIPE UNION
M26
8-98049-390-0
01
1
0804-
55
WASHER; LK,PIPE UNION
ID=27.5
0-91510-527-0
01
1
0801-
56
BRACKET; AIR PIPE FIX
8-97603-937-2
01
1
0801-
57
BOLT; BRKT,AIR PIPE
M10X20 FLANGE
0-28151-020-0
01
1
0801-
77
PIPE; AIR,GOV
8-97611-179-0
01
1
0801-1011
77
PIPE; AIR,GOV
8-98145-567-0
01
1
1012-
78
BRACKET; PIPE,AIR GOV
(B)
8-97605-218-1
01
1
0801-
78
BRACKET; PIPE,AIR GOV
(A)
8-97613-275-1
01
1
0801-
79
BOLT; EYE,AIR PIPE TO CMPR
M10X25
9-09906-173-1
01
1
0801-
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-97240-975-0
01
1
0801-1301
80
GASKET; AIR PIPE TO CMPR
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) ID=10.6
8-98231-393-0
01
1
1302-
92
NUT; UNION
M12
9-09840-280-0
04
1
0801-
110
CLIP; AIR PIPE
(A)
1-09701-132-1
02
1
0801-1011
110
CLIP; AIR PIPE
(A) ID=11 & 11 L=19
8-98039-293-0
02
1
1012-1405
110
CLIP; AIR PIPE
(A) ID=11 & 11 L=19
8-98148-996-2
02
1
1406-
110
CLIP; AIR PIPE
(B) ID=17 L=17
1-09701-284-0
02
1
0801-
113
BOLT; CLIP,AIR PIPE
M8X40 FLANGE
0-28050-840-0
01
1
0801-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
04
1
0801-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
04
1
0801-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
0801-
221
WASHER; PL,GEAR
ID=24
9-09164-624-0
01
1
0801-
289
BRACKET; CABLE
8-98055-448-3
01
1
0801-
116
193
193
115
116
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
0801-
115
BOLT; AIR PIPE
(B) M8X20 FLANGE
0-28050-820-0
02
1
0801-
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
0801-
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
0801-
116
BRACKET; AIR PIPE
(D)
8-97605-950-0
01
1
0801-
116
BRACKET; AIR PIPE
(C)
8-97611-921-0
01
1
0801-
193
BOLT; BRKT
(A) M8X20 FLANGE
0-28050-820-0
02
1
0801-
193
BOLT; BRKT
(B) M10X35 FLANGE
0-28751-035-0
03
1
0801-
116
131
174
128
92
131
130
116
128
130
202
129
130
92
92
128
131
99
202
202
129
129
115
115
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
92
NUT; UNION
M12
9-09840-280-0
04
1
0801-
99
BOLT; BRKT AIR PIPE
M10X20 FLANGE
0-28151-020-0
02
1
0801-
115
BOLT; AIR PIPE
(A) M6X30 FLANGE
0-28050-630-0
04
1
0801-
115
BOLT; AIR PIPE
(B) M8X20 FLANGE
0-28050-820-0
02
1
0801-
116
BRACKET; AIR PIPE
(A)
8-97603-755-2
01
1
0801-
116
BRACKET; AIR PIPE
(B)
8-97605-948-0
01
1
0801-
116
BRACKET; AIR PIPE
(D)
8-97605-950-0
01
1
0801-
116
BRACKET; AIR PIPE
(C)
8-97611-921-0
01
1
0801-
128
WASHER; LK,UNION
ID=12.2
0-91510-512-0
04
1
0801-
129
PIPE; AIR,VGS
(A)
8-97604-865-0
01
1
0801-
129
PIPE; AIR,VGS
(B)
8-97604-866-0
01
1
0801-
129
PIPE; AIR,VGS
(C)
8-97604-867-0
01
1
0801-
130
BOLT; EYE,AIR PIPE
M10X21 FLANGE
8-94396-711-0
03
1
0801-
131
GASKET; AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=10.2
8-97365-390-0
03
1
0801-
174
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
04
1
0801-
202
UNION; AIR PIPE
M12 L=62.5
0-92113-206-0
04
1
0801-
