Isuzu WW
▶
TRUCKS
▶
FRR
▶
11440 - FRR-L SPACE EU4 DOC
▶
3 - Brakes, Brake System
▶
3-77 - BRAKE PIPING; AIR,REAR
▶
3-77 — BRAKE PIPING; AIR,REAR
(#46891) — 71 parça
◀
[377A] FRAME SIDE;H.S.A SYSTEM (9 parça)
[377A] CAB SIDE NO.1 (5 parça)
[377A] FRAME SIDE;EXC.H.S.A SYSTEM (6 parça)
[377A] FRAME SIDE NO.1 (16 parça)
[377A] FRAME SIDE NO.2 (20 parça)
[377A] CAB AND AIR TANK SIDE NO.2 (15 parça)
▶

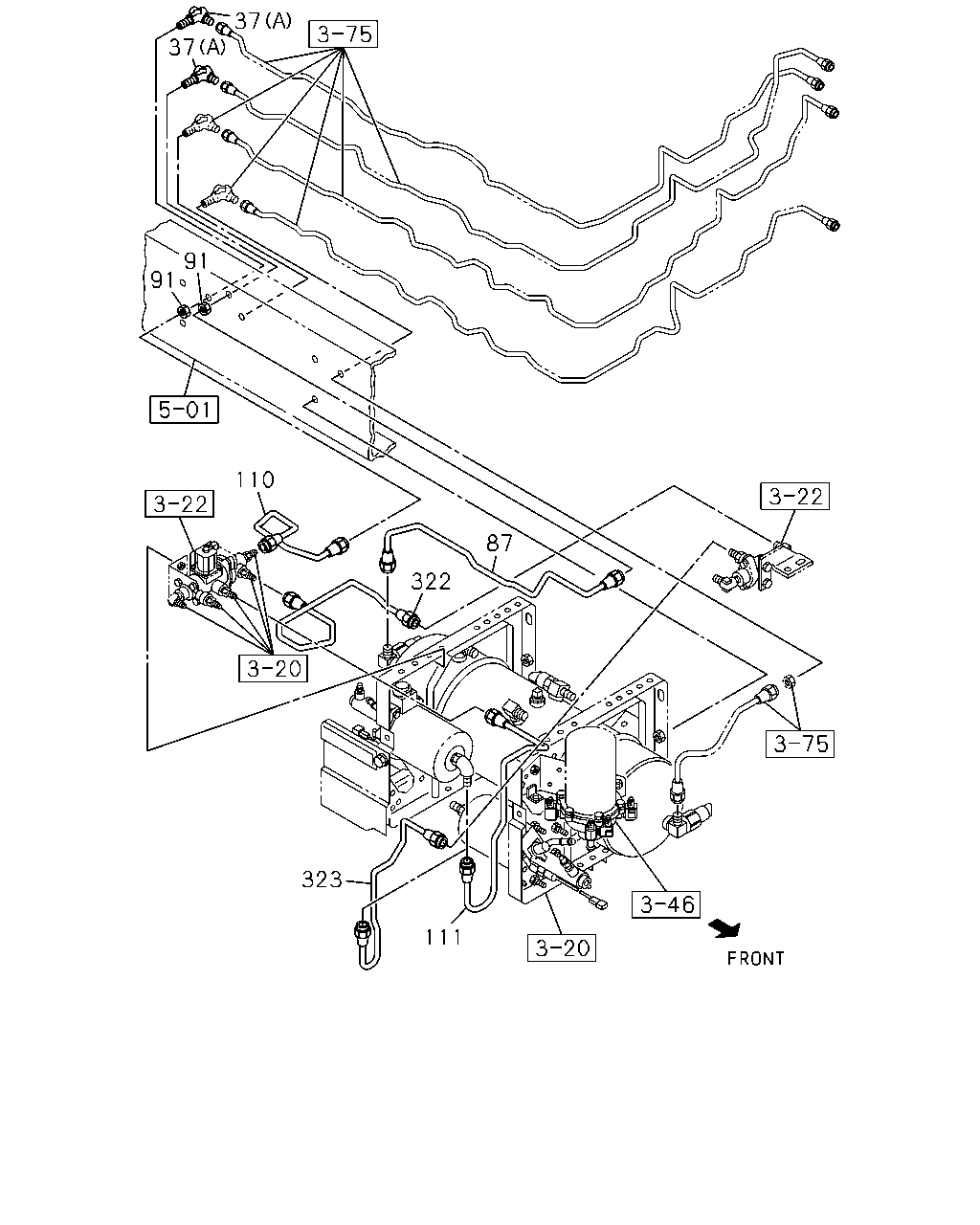

37
37
91
91
110
87
322
323
111
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
1206-
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1109-
87
PIPE; AIR,AIR TANK TO UNION
L=700 SERVICED BY L=700
1-47428-870-0
01
1
1109-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
1109-
110
PIPE; AIR,UNION TO VLV
H.S.A SYSTEM<6EP> L=473
8-98067-756-0
01
1
1109-
111
PIPE; AIR,VLV TO AIR MASTER
H.S.A SYSTEM<6EP> L=554 SERVICED BY L=600
1-47428-868-0
01
1
1109-1205
111
PIPE; AIR,VLV TO AIR MASTER
H.S.A SYSTEM<6EP> EXC. THROTTLE CONTROL SYSTEM(6XH) L=554 SERVICED BY L=600
1-47428-868-0
01
1
1206-
322
PIPE; AIR,HSA VLV TO DBL CHK VLV
H.S.A SYSTEM<6EP> THROTTLE CONTROL SYSTEM(6XH) L=673 SERVICED BY L=700
1-47428-870-0
01
1
1206-
323
PIPE; AIR,DBL CHK VLV
THROTTLE CONTROL SYSTEM(6XH) L=574 SERVICED BY L=600
1-47428-868-0
01
1
1206-
178
50
471
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
50
NUT; UNION BRKT
M8 FLANGE
0-91180-108-0
02
1
1109-
178
BRACKET; UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98017-054-1
01
1
1206-
178
BRACKET; UNION
(A)
8-98017-052-1
01
1
1109-1205
178
BRACKET; UNION
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A)
8-98017-052-1
01
1
1206-
471
SEAL; BRKT
1-79738-832-0
01
1
1109-

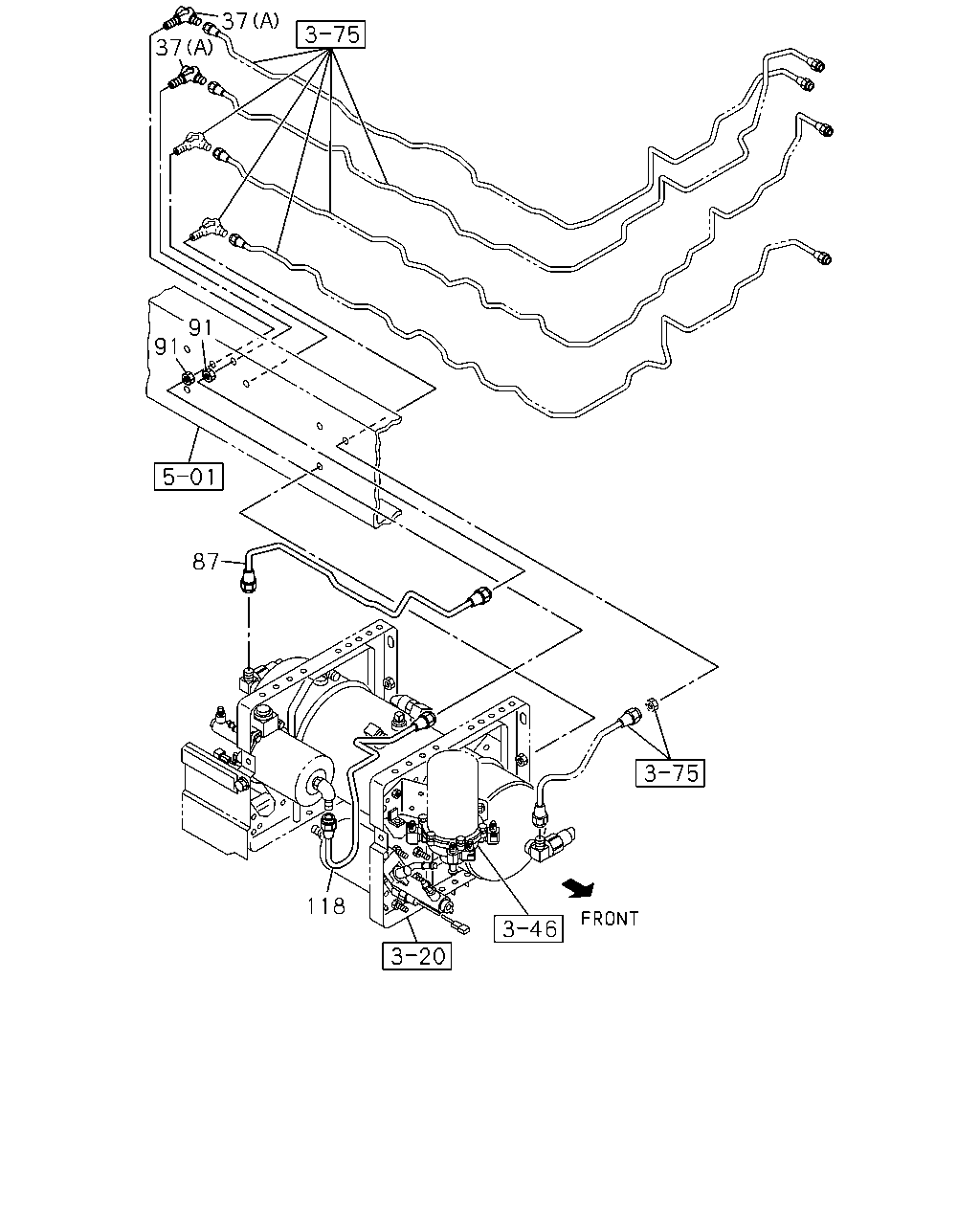

37
37
91
91
87
118
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
1206-
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1109-
87
PIPE; AIR,AIR TANK TO UNION
L=700 SERVICED BY L=700
1-47428-870-0
01
1
1109-
91
NUT; PIPE UNION
M16
0-91111-516-0
02
1
1109-
118
PIPE; AIR,UNION TO AIR MASTER
EXC. H.S.A SYSTEM<6EP> L=692 SERVICED BY L=700
1-47428-870-0
01
1
1109-1205
118
PIPE; AIR,UNION TO AIR MASTER
EXC. H.S.A SYSTEM<6EP>,THROTTLE CONTROL SYSTEM(6XH) L=692 SERVICED BY L=700
1-47428-870-0
01
1
1206-
37
98
144
97
192
318
223
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) M16 L=74
0-92123-310-0
01
1
1206-
37
UNION; AIR PIPE
(A) M16 ELBOW
0-92135-210-0
02
1
1109-
97
UNION; AIR PIPE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16 STRAIGHT L=42
0-92123-010-0
01
1
1206-
98
NUT; PIPE UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16
0-91111-516-0
01
1
1206-
144
PIPE; AIR,UNION TO UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=1204 SERVICED BY L=1250
1-47428-876-0
01
1
1206-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
1206-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1109-
223
TUBE; CORRUGATE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 ID=7
1-87411-016-0
02
1
1206-
223
TUBE; CORRUGATE
(B) SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
1109-
223
TUBE; CORRUGATE
(B) SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
1109-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 4300MM(43W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) BRAKE REGULATION ADR(TDU) L=1158 SERVICED BY L=1250
1-47428-876-0
01
1
1206-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 4600MM(46W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) BRAKE REGULATION ADR(TDU) L=1458 SERVICED BY L=1550
1-47428-879-0
01
1
1206-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 4600MM(46W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) EXC. BRAKE REGULATION ADR(TDU) L=1376 SERVICED BY L=1400
1-47428-878-0
01
1
1206-
318
PIPE; AIR,UNION TO AIR TANK
WHEEL BASE 4900MM(49W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) BRAKE REGULATION ADR(TDU) L=1788 L=1783
1-47428-881-0
01
1
1206-

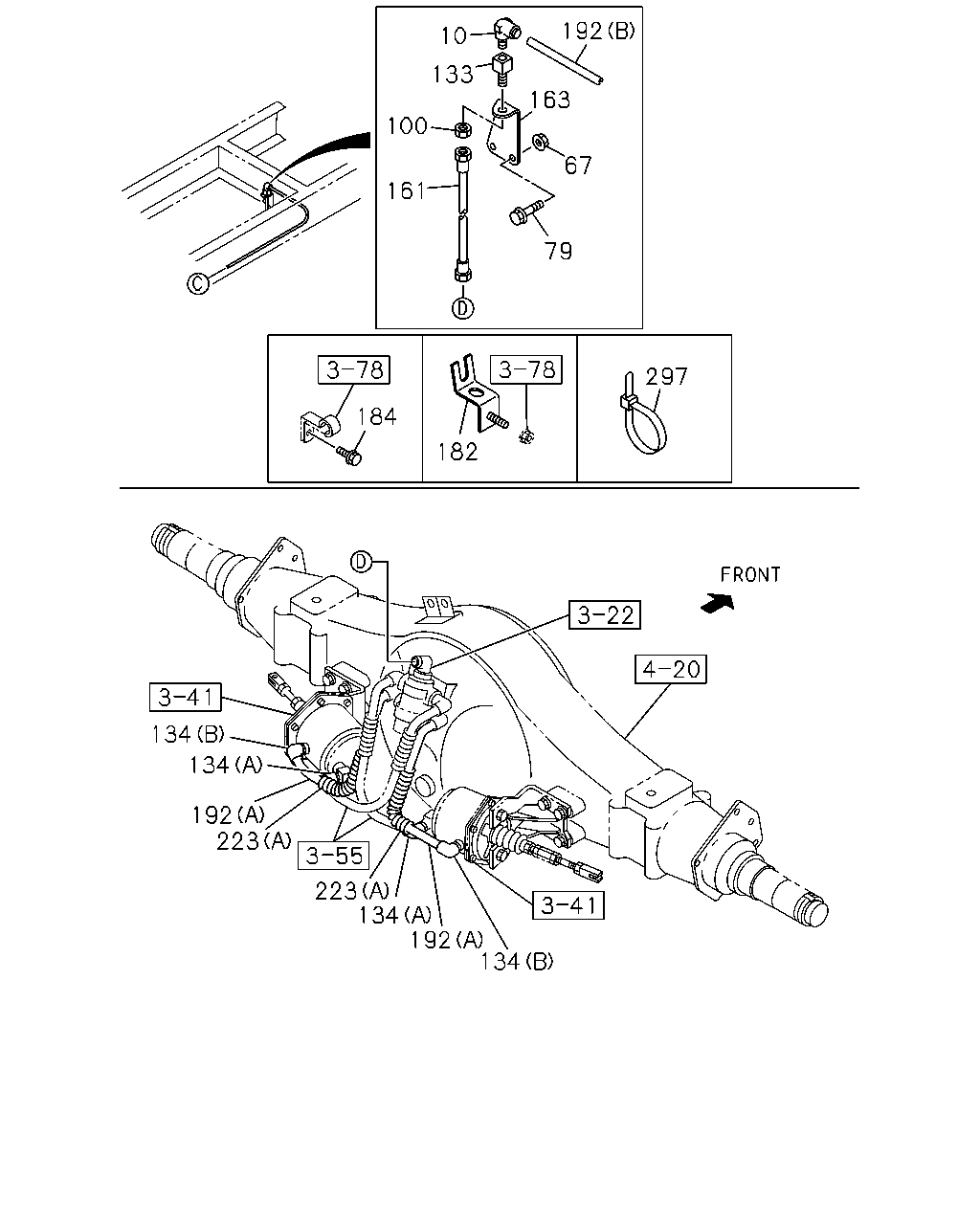

10
100
133
192
163
67
79
297
182
184
134
192
134
223
223
192
134
134
161
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
CONNECTOR; FLEX HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1206-
67
NUT; HOSE BRKT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8 FLANGE
0-91180-108-0
02
1
1206-
79
BOLT; HOSE BRKT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X25 FLANGE
0-28650-825-0
02
1
1206-
100
NUT; UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M16
0-91111-516-0
01
1
1206-
133
UNION; NIPPLE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8 & M16 STRAIGHT
8-98202-001-0
01
1
1206-
134
CONNECTOR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) DIN12 & R3/8 ELBOW
1-09660-959-0
02
1
1206-
134
CONNECTOR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B) DIN6 & R3/8 ELBOW
1-09661-234-0
02
1
1206-
161
HOSE; FLEX,QUICK RELEASE VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=460
1-09363-963-0
01
1
1206-
163
BRACKET; FLEX HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98044-842-0
01
1
1206-
182
BRACKET; TUBE CLIP
WHEEL BASE 4600MM(46W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98096-272-0
01
1
1206-
184
BOLT; TUBE CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X20 FLANGE
0-28650-820-0
01
1
1206-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
1206-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1109-
223
TUBE; CORRUGATE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 ID=7
1-87411-016-0
02
1
1206-
223
TUBE; CORRUGATE
(B) SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
1109-
223
TUBE; CORRUGATE
(B) SERVICED BY L=6000 ID=15
1-87411-037-0
AR
1
1109-
297
CLIP; BAND
WHEEL BASE 4300MM(43W),WHEEL BASE 4600MM(46W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=350
1-09707-183-0
09
1
1206-
297
CLIP; BAND
WHEEL BASE 4900MM(49W) REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=350
1-09707-183-0
11
1
1206-

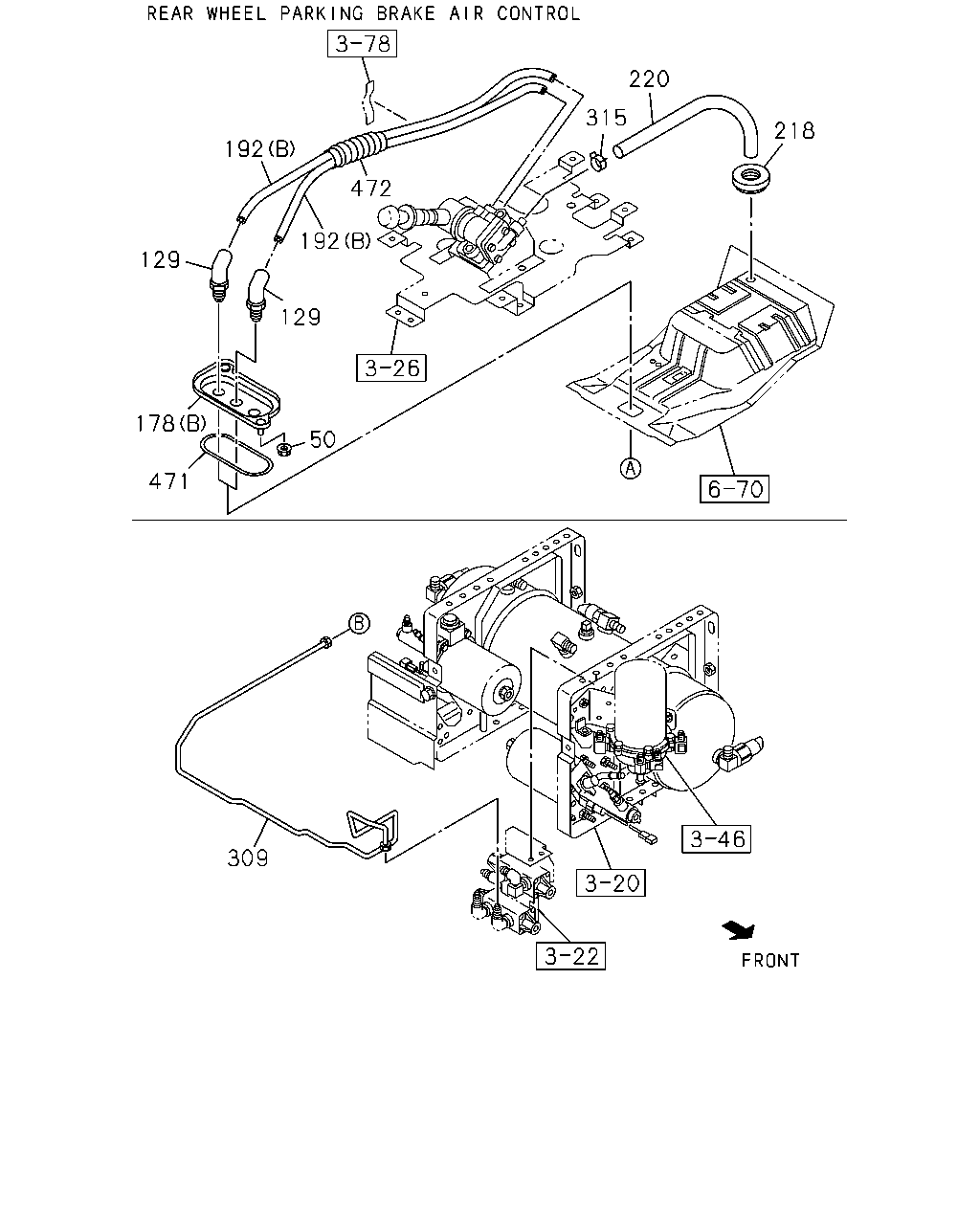

192
129
178
471
50
129
192
472
315
220
218
309
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
50
NUT; UNION BRKT
M8 FLANGE
0-91180-108-0
02
1
1109-
129
CONNECTOR; NYLON TUBE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) DIN13 & M18 ELBOW
8-97611-963-1
02
1
1206-
178
BRACKET; UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98017-054-1
01
1
1206-
178
BRACKET; UNION
(A)
8-98017-052-1
01
1
1109-1205
178
BRACKET; UNION
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A)
8-98017-052-1
01
1
1206-
192
TUBE; NYLON
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) SERVICED BY L=2000 OD=6
1-87411-001-0
02
1
1206-
192
TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=6000 OD=8
1-87411-008-0
AR
1
1109-
192
TUBE; NYLON
(B) SERVICED BY L=8000 OD=8
1-87411-009-0
AR
1
1109-
218
GROMMET; VINYL HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) OD=24
9-61166-007-0
01
1
1206-
220
HOSE; VINYL,EXH,PARKING BRK VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=260 ID=9.5 SERVICED BY L=10000
9-09914-701-0
01
1
1206-
309
PIPE; AIR,MPV TO UNION
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) L=1428 SERVICED BY L=1550
1-47428-879-0
01
1
1206-
315
CLIP
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
8-94238-572-0
01
1
1206-
471
SEAL; BRKT
1-79738-832-0
01
1
1109-
472
TUBE; SPUTTER
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98067-708-0
01
1
1206-
