Isuzu WW
▶
TRUCKS
▶
FVR
▶
11439 - FVR(IRAN)
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#46746) — 72 parça
◀

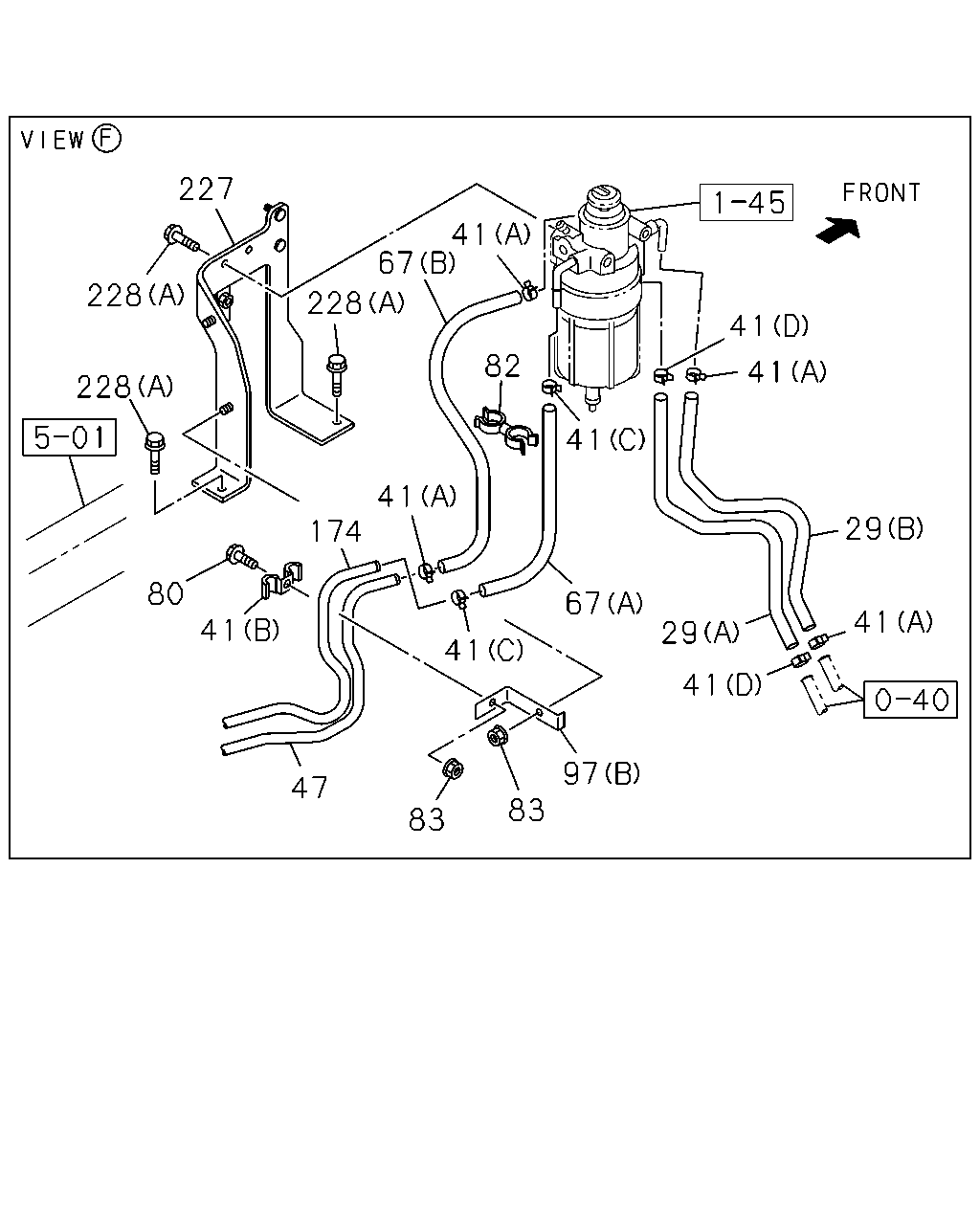

[141A] FUEL SEDIMENTER FIXING (25 parça)
[141A] PRE FUEL FILTER FIXING (22 parça)

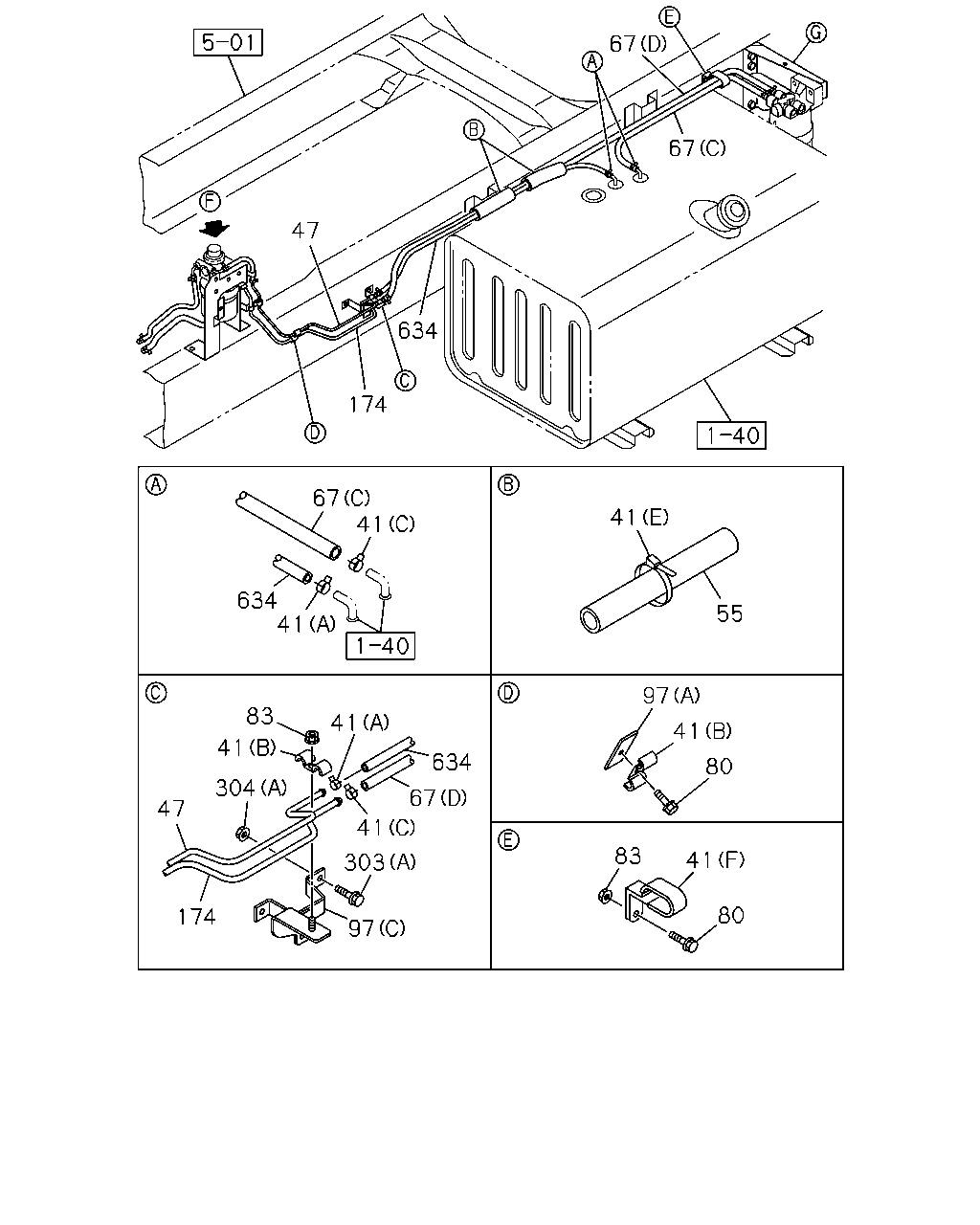

[141A] PIPING (25 parça)
▶
228
227
228
80
174
41
41
47
83
83
97
41
67
41
82
228
67
41
41
41
29
41
29
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
29
HOSE; FUEL
(A)
8-98078-196-2
01
1
1110-
29
HOSE; FUEL
(B)
8-98078-197-1
01
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1110-
47
PIPE; FUEL,RETURN
L=688
8-98129-921-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(A) L=110 SERVICED BY L=3000
0-01260-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(C) L=710
8-98186-527-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(D) L=1380
8-98186-528-0
01
1
1110-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
02
1
1110-
80
BOLT; CLIP,FUEL TANK
M8X30 FLANGE
0-28650-830-0
01
1
1110-
82
CLIP; FUEL HOSE
ID=13 & 16.5
8-94169-028-0
01
1
1110-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
03
1
1110-
97
BRACKET; CLIP
(A) L=50
1-47475-299-2
01
1
1110-
97
BRACKET; CLIP
(B)
8-98053-654-0
01
1
1110-
97
BRACKET; CLIP
(C)
8-98129-922-0
01
1
1110-
174
PIPE; FUEL,FEED,FRT
L=685
8-98129-920-0
01
1
1110-
227
BRACKET; FUEL SEDIMENTER
8-98044-366-3
01
1
1110-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1110-
228
BOLT; BRKT,SEDIMENTER
(B) M10X50 FLANGE
0-28051-050-0
02
1
1110-
228
BOLT; BRKT,SEDIMENTER
(A) M8X20 FLANGE
0-28650-820-0
02
1
1110-
304
418
304
303
345
345
39
39
41
67
279
228
67
41
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
39
PIPE; FUEL
NPTF3/8-18 OD=10
8-98122-953-0
02
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1110-
67
HOSE; FUEL,DELIVERY
(A) L=110 SERVICED BY L=3000
0-01260-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(C) L=710
8-98186-527-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(D) L=1380
8-98186-528-0
01
1
1110-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1110-
228
BOLT; BRKT,SEDIMENTER
(B) M10X50 FLANGE
0-28051-050-0
02
1
1110-
228
BOLT; BRKT,SEDIMENTER
(A) M8X20 FLANGE
0-28650-820-0
02
1
1110-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1110-
303
BOLT; BRKT
(A) M8X35 FLANGE
0-28650-835-0
02
1
1110-
303
BOLT; BRKT
(B) M10X35 FLANGE
0-28651-035-0
02
1
1110-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
03
1
1110-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1110-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1110-
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1110-
418
BRACKET; PRE FUEL FILTER
8-98136-381-0
01
1
1110-
67
67
47
634
174
67
41
634
41
41
55
97
41
80
83
41
304
47
174
41
634
67
41
303
97
83
41
80
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
03
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(F) ID=14X29 H=30 L=25
1-09701-101-0
01
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=14
1-09704-102-0
06
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(E) L=250
5-09707-030-1
05
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=16
8-94238-568-0
02
1
1110-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=13
8-94238-571-0
06
1
1110-
47
PIPE; FUEL,RETURN
L=688
8-98129-921-0
01
1
1110-
55
COVER; PIPE,FUEL TANK
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1110-
67
HOSE; FUEL,DELIVERY
(A) L=110 SERVICED BY L=3000
0-01260-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(B) L=210 SERVICED BY L=3000
0-01558-300-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(C) L=710
8-98186-527-0
01
1
1110-
67
HOSE; FUEL,DELIVERY
(D) L=1380
8-98186-528-0
01
1
1110-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
02
1
1110-
80
BOLT; CLIP,FUEL TANK
M8X30 FLANGE
0-28650-830-0
01
1
1110-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
03
1
1110-
97
BRACKET; CLIP
(A) L=50
1-47475-299-2
01
1
1110-
97
BRACKET; CLIP
(B)
8-98053-654-0
01
1
1110-
97
BRACKET; CLIP
(C)
8-98129-922-0
01
1
1110-
174
PIPE; FUEL,FEED,FRT
L=685
8-98129-920-0
01
1
1110-
303
BOLT; BRKT
(A) M8X35 FLANGE
0-28650-835-0
02
1
1110-
303
BOLT; BRKT
(B) M10X35 FLANGE
0-28651-035-0
02
1
1110-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
03
1
1110-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1110-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1110-
634
HOSE; RUBBER RETURN
L=810
8-98186-973-0
01
1
1110-
