◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ FXR ▶ 11427 - FXR/GXR(AUST)JNLT05 ▶ 4 - Propeller Shaft, Axles, Steering, Suspension ▶ 4-33 - STEERING LINKAGE ▶
4-33 — STEERING LINKAGE (#46006) — 8 parça

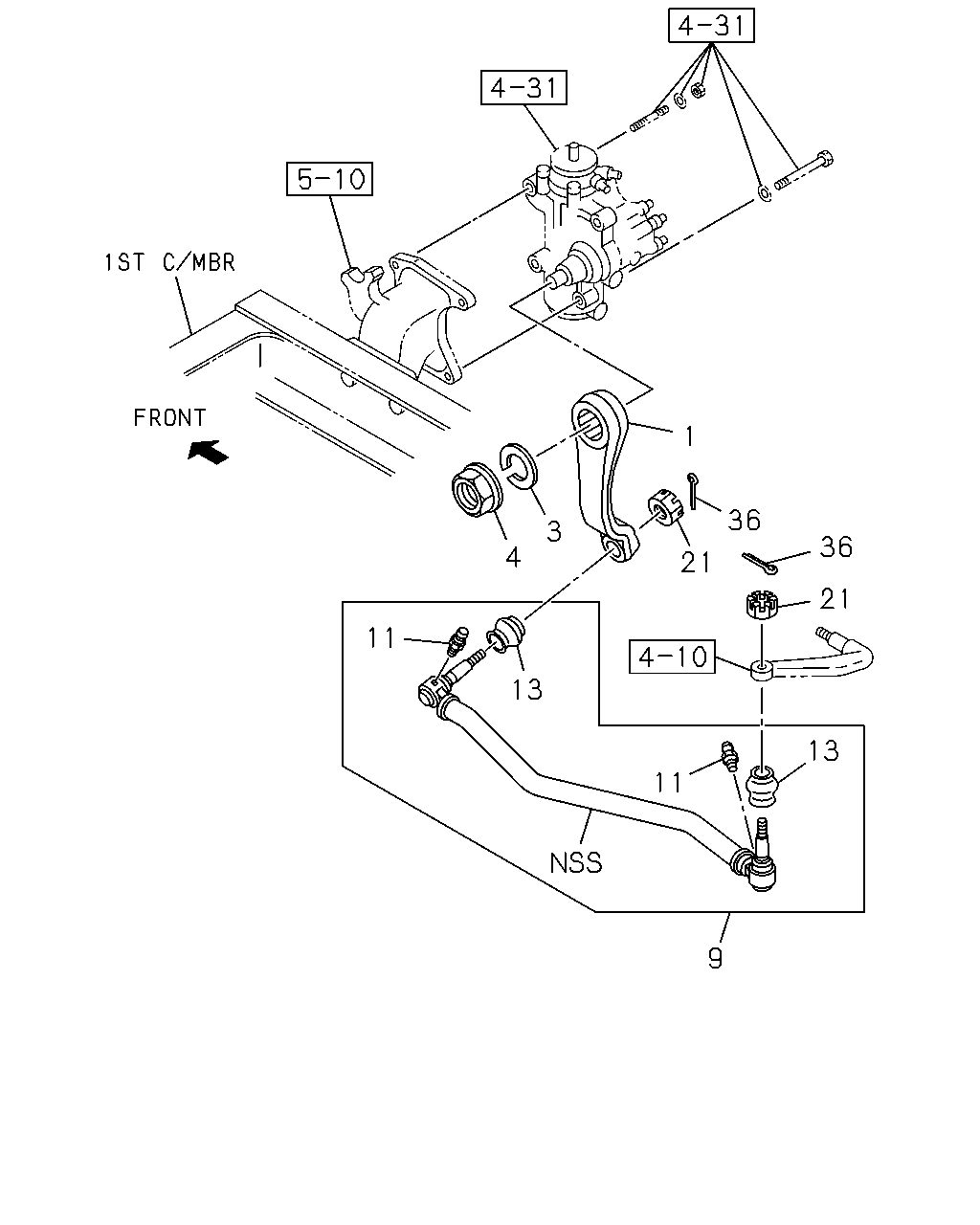

çizim 112614
1 36 3 36 4 21 21 11 13 13 11 9
BalonParca AdiParca NoAdetTipApplied Date A B C
1 ARM; PITMAN,STRG 1-44341-515-1 01 1 0801- ● ● ●
3 WASHER; LK,PITMAN ARM
ID=36.5 		1-09500-056-0 01 1 0801- ● ● ●
4 NUT; PITMAN ARM
M36 FLANGE 		1-09440-098-0 01 1 0801- ● ● ●
9 LINK; DRAG 1-44380-319-1 01 1 0801- ● ● ●
11 NIPPLE; GREASE,DRAG LINK 1-43159-132-0 02 1 0801- ● ● ●
13 BOOT; DRAG LINK 1-43159-134-0 02 1 0801- ● ● ●
21 NUT; LK,JOINT BALL
M24 SLOTTED 		1-09442-028-0 02 1 0801- ● ● ●
36 PIN; SPLIT,DRAG LINK
OD=4.6 L=35 		0-81125-035-0 02 1 0801- ● ● ●
