Isuzu WW
▶
BUSES
▶
LV
▶
10695 - LV233(THAI)
▶
0 - Engine, Emission, Engine Electrical
▶
0-38 - AIR COMPRESSOR PIPING; ENGINE SIDE
▶

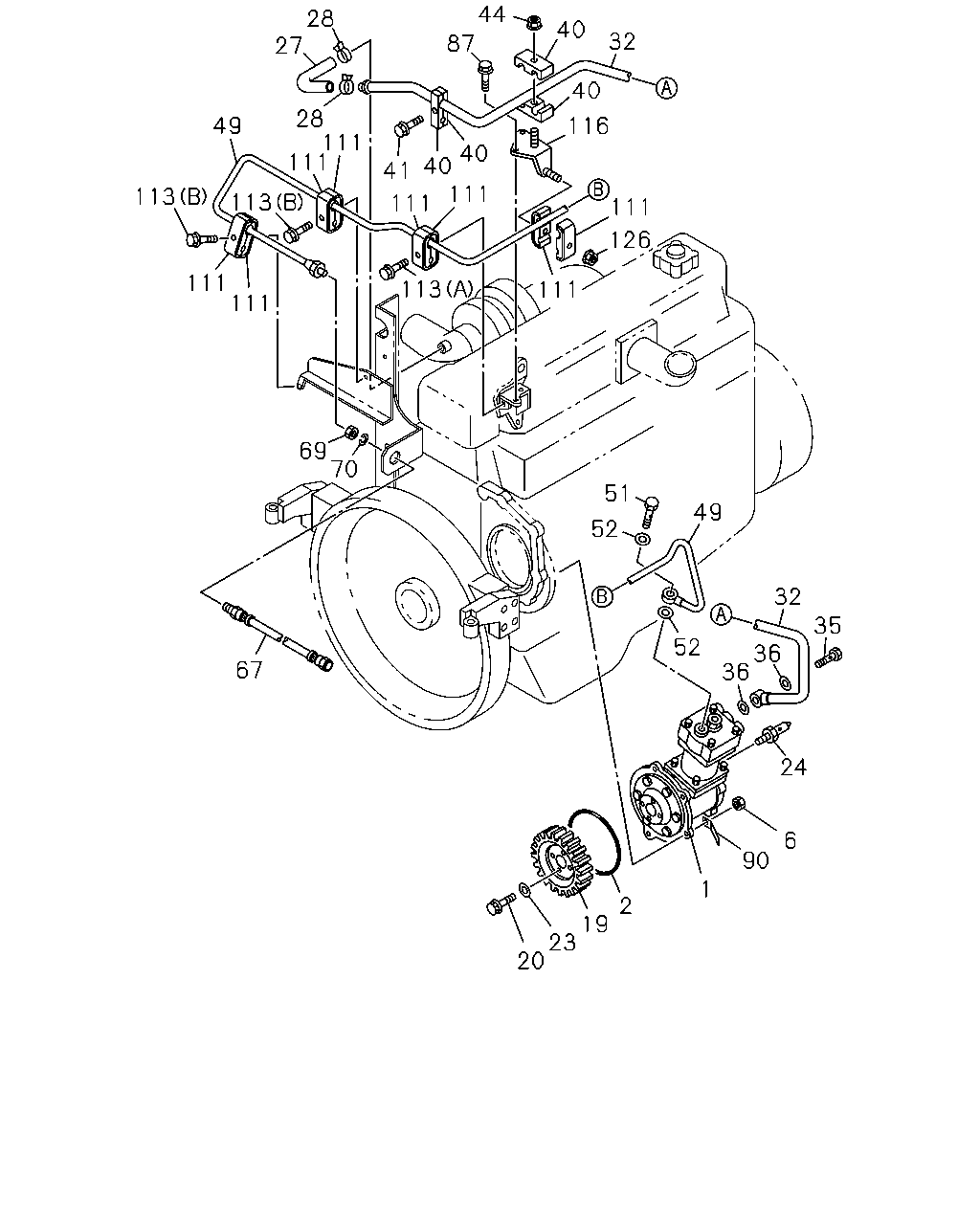

0-38 — AIR COMPRESSOR PIPING; ENGINE SIDE
(#4530) — 34 parça
44
28
27
40
32
87
40
28
111
111
49
116
40
40
111
41
111
113
113
111
126
111
111
113
111
69
70
51
49
52
32
35
52
36
36
67
24
6
90
1
2
19
23
20
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
1-19100-286-3
01
1
9712-9810
1
COMPRESSOR ASM; AIR
SEE FIG-NO 0-39 FOR COMPONENT.
1-19100-319-0
01
1
9811-
2
GASKET; AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE).
1-09623-449-0
01
1
9712-
6
NUT; AIR CMPR
M12 FLANGE
0-91150-112-0
04
1
9712-
19
GEAR; INJ PUMP
Z=36
1-12524-098-0
01
1
9712-
20
BOLT; GEAR TO SHAFT
M10X60 FLANGE
1-09070-076-0
04
1
9712-
23
WASHER; PL,PUMP GEAR
ID=10.5
9-09851-866-0
04
1
9712-
24
POINTER; AIR CMPR
9-11327-031-0
01
1
9712-
27
HOSE; AIR CMPR,SUCTION
1-09360-916-0
01
1
9712-
28
CLIP; HOSE,AIR CMPR
ID=22.7
8-94466-382-0
02
1
9712-
32
PIPE; AIR,AIR CMPR
1-19192-892-0
01
1
9712-
35
BOLT; EYE,AIR PIPE
M24X39
1-09675-175-1
01
1
9712-
36
GASKET; AIR PIPE TO AIR CMPR
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
9712-
40
CLIP; AIR PIPE
1-09701-210-0
04
1
9712-
41
BOLT; CLIP
M6X40 FLANGE
0-28080-640-0
01
1
9712-0003
41
BOLT; CLIP
M6X50 FLANGE
0-28080-650-0
01
1
0004-
44
NUT
M6 FLANGE
0-91150-106-0
01
1
9712-
48
WASHER; PL,BRKT
ID=10.5 OD=18
9-09160-510-0
02
1
0004-
49
PIPE; AIR,CHARGE
1-19193-074-0
01
1
9712-
51
BOLT; EYE,AIR PIPE TO CMPR
M24X39
1-09675-175-1
01
1
9712-
52
GASKET; EYE BOLT,AIR PIPE
ALSO INCLUDED IN GASKET SET(ENGINE). ID=24.5 OD=32
9-09571-424-0
02
1
9712-
67
HOSE; FLEX,AIR CHARGE
L=540
1-09363-701-0
01
1
9801-
69
NUT; FLEX HOSE
M20
9-99111-420-0
01
1
9801-
70
WASHER; LK
ID=20.2
9-09150-520-0
01
1
9801-
87
BOLT; BRKT FIX
M10X25 FLANGE
0-28081-025-0
02
1
9712-0003
87
BOLT; BRKT FIX
M10X20 FLANGE
0-28081-020-0
02
1
0004-
90
CLIP; HARNESS
1-09700-011-0
01
1
9712-
111
CLIP; AIR PIPE
1-09701-208-0
08
1
9712-
113
BOLT; CLIP,AIR PIPE
(A) M6X40 FLANGE
0-28080-640-0
01
1
9712-
113
BOLT; CLIP,AIR PIPE
(B) M6X35 FLANGE
0-28680-635-0
02
1
9712-
116
BRACKET; AIR PIPE
1-19199-249-1
01
1
9712-9803
116
BRACKET; AIR PIPE
1-82698-046-1
01
1
9804-
126
NUT; CLIP FIX
M6 FLANGE
0-91150-106-0
01
1
9712-
206
BRACKET; CLIP,HARNESS
1-82698-057-0
01
1
9804-
