2-30B — GEAR SHIFTER AND QUADRANT BOX (#45148) — 117 parça

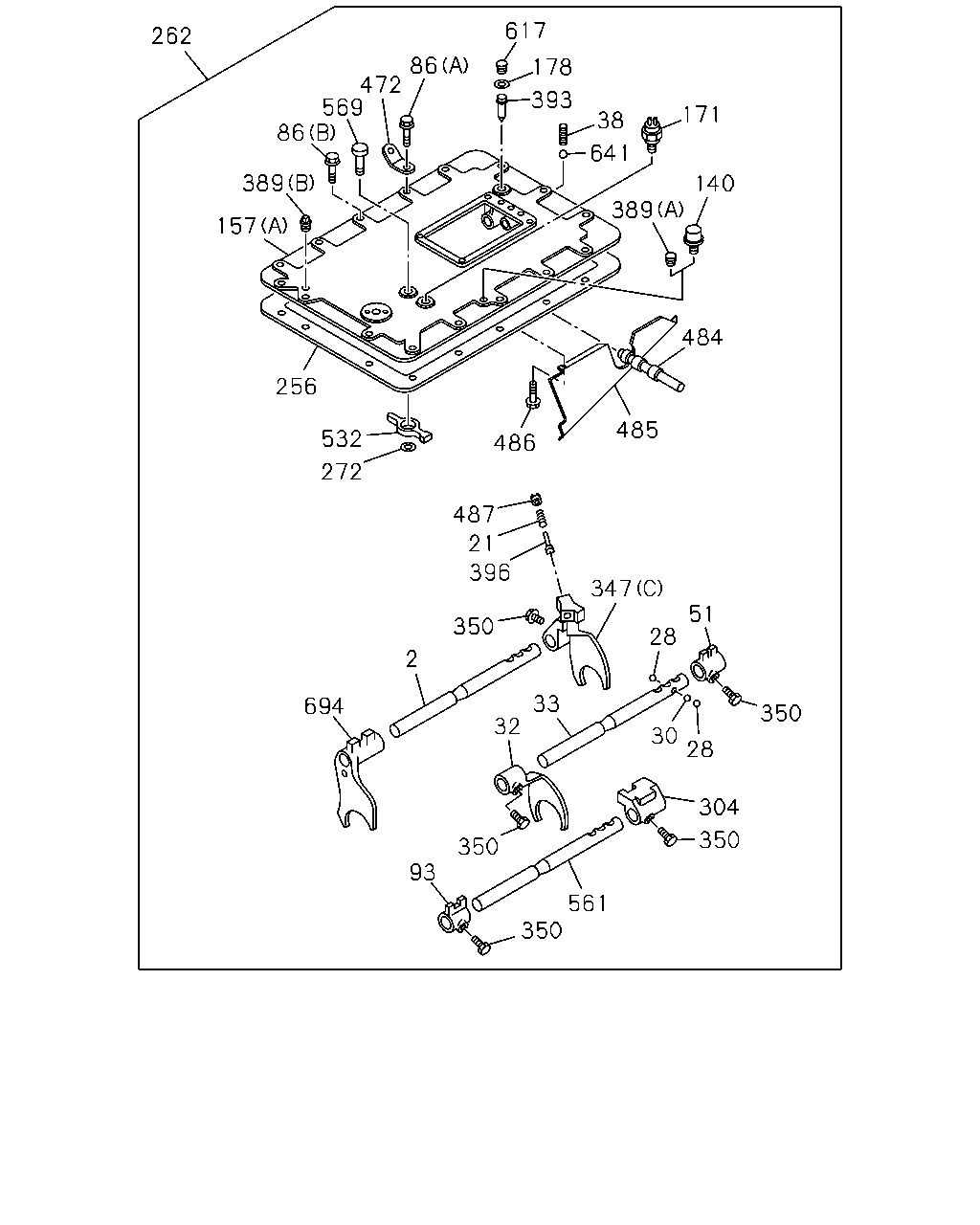

çizim 113070
617 262 86 472 569 86 178 393 171 38 641 389 140 389 157 484 256 485 532 486 272 487 21 396 347 51 350 28 2 33 694 350 32 30 28 304 350 350 93 561 350
BalonParca AdiParca NoAdetTipApplied Date
2 ROD; SHIFT,1ST & REV 1-33531-477-0 01 1 0801-
21 SPRING; COIL COMP SLEEVE 1-87061-207-0 01 1 0801-
28 BALL; INTER LK 1-87061-224-0 02 1 0801-
30 PIN; INTER LK 1-87060-808-0 01 1 0801-
32 ARM; SHIFT,1ST & 2ND 1-33511-623-0 01 1 0801-
33 ROD; SHIFT,LOW & 2ND 1-33531-476-0 01 1 0801-
38 SPRING; DETENT 1-87061-140-0 03 1 0801-
51 BLOCK; SHIFT,1ST & 2ND 1-87061-126-0 01 1 0801-
86 SCREW; TAPER,ARM TO ROD
(B) 		1-87060-778-0 16 1 0801-
86 SCREW; TAPER,ARM TO ROD
(A) 		1-87061-229-0 02 1 0801-
93 BLOCK; SHIFT,REV & 5TH 1-33549-367-0 01 1 0801-
140 BREATHER; AIR,TRANS 1-33549-405-0 01 1 0801-
157 BOX; QUAD,TRANS
(B) 		1-33541-398-1 01 1 0801-
157 BOX; QUAD,TRANS
(A) 		1-33619-751-0 01 1 0801-
171 SWITCH; NEUTRAL 1-87061-488-0 01 1 0801-
178 GASKET; PLUG 1-87060-781-0 01 1 0801-
256 GASKET; QUAD BOX TO TRANS CASE 1-33619-817-0 01 1 0801-
262 BOX ASM; SHIFT CONT 1-33510-016-0 01 1 0801-
272 RING; SNAP,QUAD BOX 1-33539-077-0 01 1 0801-
304 BLOCK; SHIFT SHAFT 1-33549-366-0 01 1 0801-
347 ARM; SHIFT,RANGE CHANGE
(A) 		1-87061-077-0 01 1 0801-
347 ARM; SHIFT,RANGE CHANGE
(B) 		1-87061-078-0 01 1 0801-
347 ARM; SHIFT,RANGE CHANGE
(C) 		1-87061-143-0 01 1 0801-
350 SCREW; SHIFT ARM 1-87061-202-0 05 1 0801-
389 PLUG; QUAD BOX,NEUTRAL SW
(B) 		1-87061-091-0 01 1 0801-
389 PLUG; QUAD BOX,NEUTRAL SW
(A) 		1-87061-304-0 01 1 0801-
393 PIN; SW 1-87061-139-0 01 1 0801-
396 PLUNGER; SHIFT ROD 1-87061-112-0 01 1 0801-
472 EYE; LIFTING 1-87060-783-0 02 1 0801-
484 SHAFT; AIR VALVE 1-87061-551-0 01 1 0801-
485 TROUGH; OIL 1-87061-006-0 01 1 0801-
486 BOLT; OIL TROUGH 1-87061-093-0 02 1 0801-
487 PLUG; SHIFT BLOCK 1-87061-213-0 01 1 0801-
532 PLATE; SHIFT FORK 1-33539-078-0 01 1 0801-
561 ROD; SHIFT 1-33531-475-0 01 1 0801-
569 PIN; QUADRANT BOX 1-33549-365-0 01 1 0801-
617 PLUG 1-33619-818-0 01 1 0801-
641 BALL 1-87060-789-0 03 1 0801-
694 ARM; SHIFT,3RD & OD 1-33511-654-0 01 1 0801-

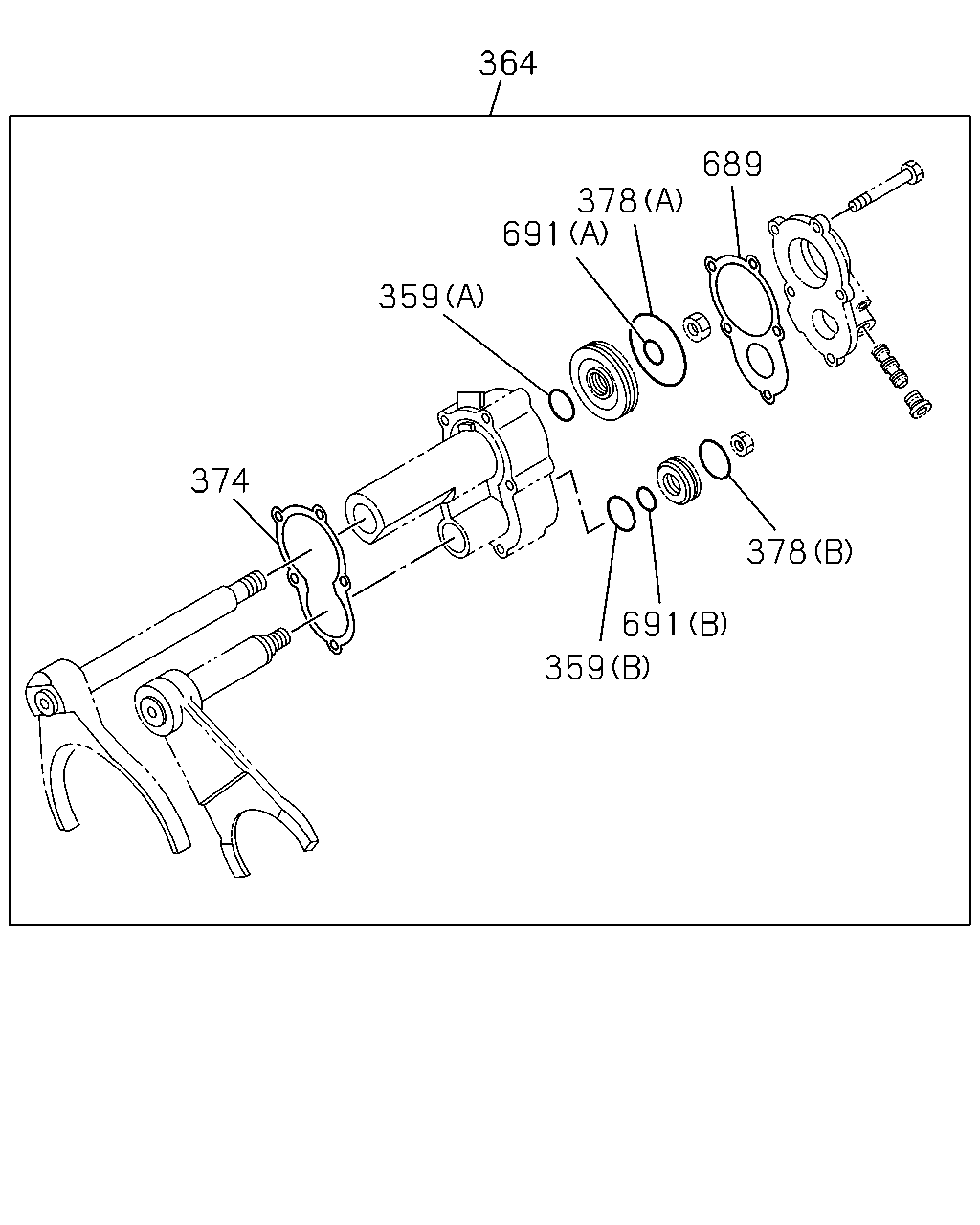

çizim 113181
364 689 378 691 359 374 378 691 359
BalonParca AdiParca NoAdetTipApplied Date
359 GASKET; AIR CYL
(B) 		1-87061-125-0 01 1 0801-
359 GASKET; AIR CYL
(A) 		1-87061-136-0 01 1 0801-
364 SEAL KIT; AIR CYL 1-87061-217-0 01 1 0801-
374 GASKET 1-87061-025-0 01 1 0801-
378 GASKET; PISTON
(B) 		1-87061-009-0 01 1 0801-
378 GASKET; PISTON
(A) 		1-87061-122-0 01 1 0801-
689 GASKET; COVER 1-87061-024-0 01 1 0801-
691 GASKET; YOKE
(B) 		1-33519-181-0 01 1 0801-
691 GASKET; YOKE
(A) 		1-87061-123-0 01 1 0801-

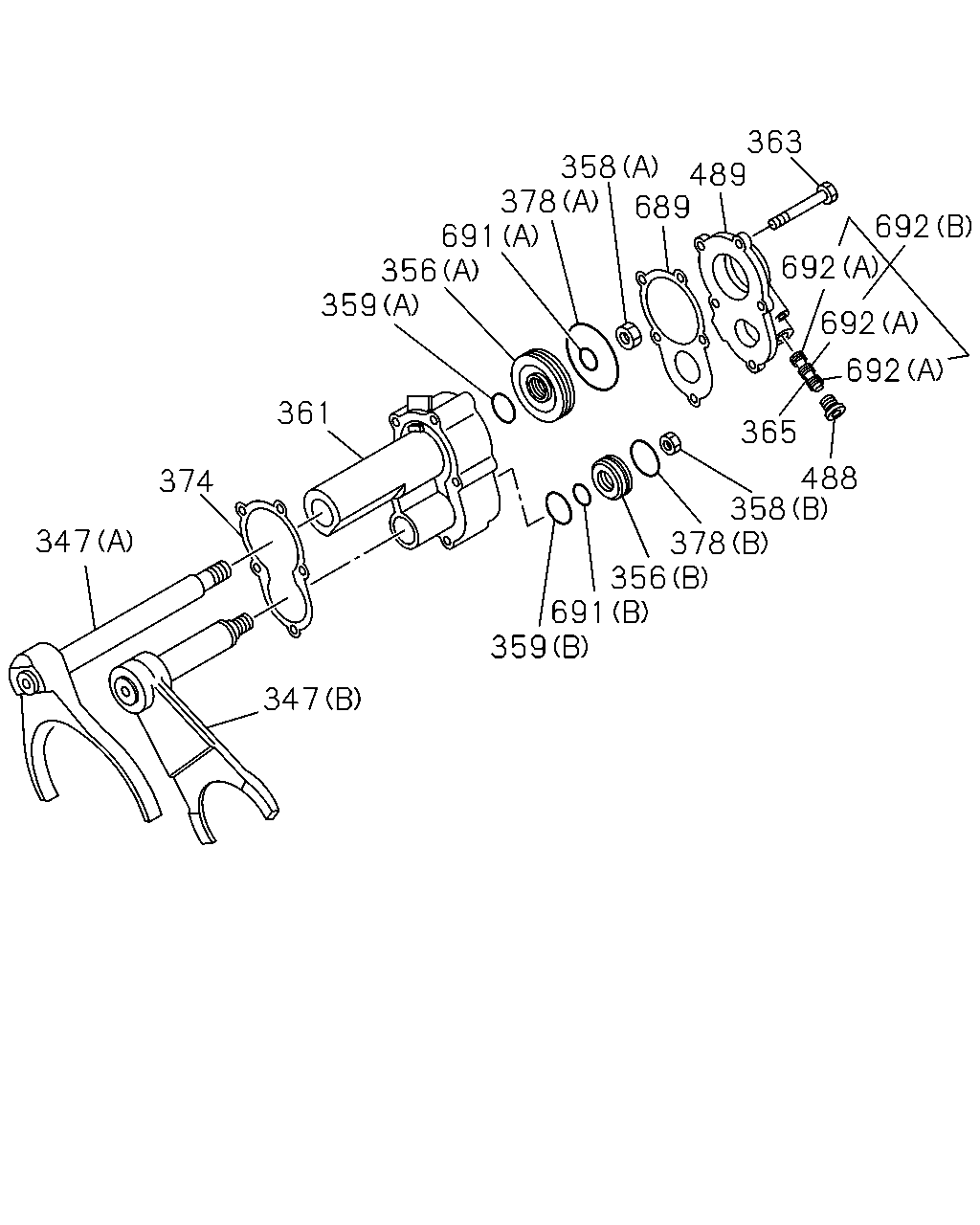

çizim 113185
363 489 689 358 378 691 356 359 692 692 692 692 361 365 488 358 378 356 691 359 374 347 347
BalonParca AdiParca NoAdetTipApplied Date
347 ARM; SHIFT,RANGE CHANGE
(A) 		1-87061-077-0 01 1 0801-
347 ARM; SHIFT,RANGE CHANGE
(B) 		1-87061-078-0 01 1 0801-
347 ARM; SHIFT,RANGE CHANGE
(C) 		1-87061-143-0 01 1 0801-
356 PISTON; AIR CYL
(B) 		1-33519-180-0 01 1 0801-
356 PISTON; AIR CYL
(A) 		1-87061-121-0 01 1 0801-
358 NUT; SHIFT ROD
(B) 		1-87061-089-0 01 1 0801-
358 NUT; SHIFT ROD
(A) 		1-87061-222-0 01 1 0801-
359 GASKET; AIR CYL
(B) 		1-87061-125-0 01 1 0801-
359 GASKET; AIR CYL
(A) 		1-87061-136-0 01 1 0801-
361 CYLINDER; AIR,SHIFT 1-87061-023-0 01 1 0801-
363 BOLT; AIR CYL 1-33519-182-0 05 1 0801-
365 VALVE; AIR CYL 1-33519-183-0 01 1 0801-
374 GASKET 1-87061-025-0 01 1 0801-
378 GASKET; PISTON
(B) 		1-87061-009-0 01 1 0801-
378 GASKET; PISTON
(A) 		1-87061-122-0 01 1 0801-
488 PLUG; AIR CYL 1-87060-998-0 01 1 0801-
489 COVER; AIR CYL 1-87061-022-0 01 1 0801-
689 GASKET; COVER 1-87061-024-0 01 1 0801-
691 GASKET; YOKE
(B) 		1-33519-181-0 01 1 0801-
691 GASKET; YOKE
(A) 		1-87061-123-0 01 1 0801-
692 GASKET; VALVE
(B) 		1-33619-811-0 01 1 0801-
692 GASKET; VALVE
(A) 		1-87060-994-0 03 1 0801-

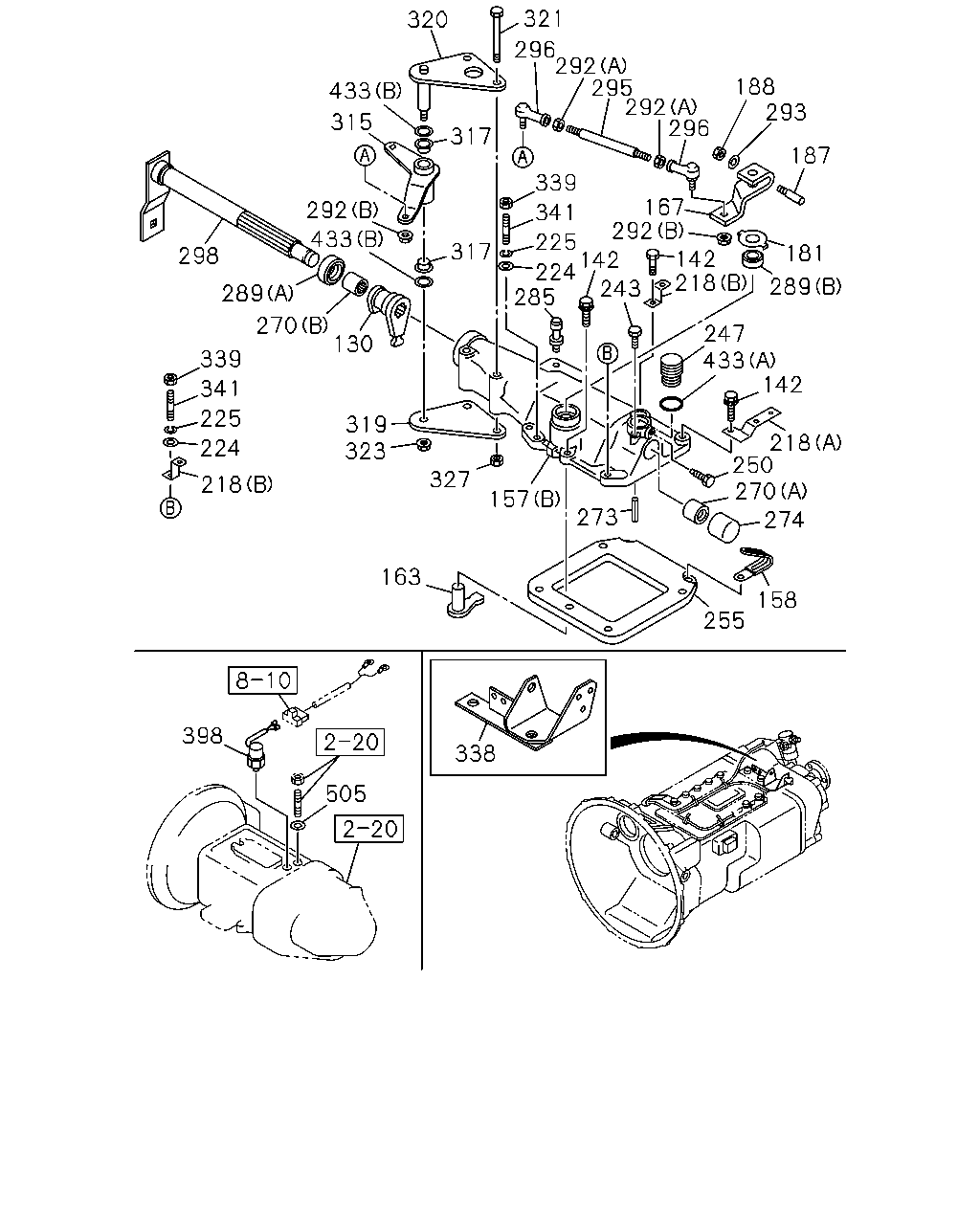

çizim 113220
321 320 296 292 295 292 296 188 293 433 315 317 187 339 292 167 292 341 433 225 142 224 285 142 317 181 298 289 243 289 270 130 247 433 142 339 341 225 218 250 270 319 323 224 327 218 157 273 274 163 158 255 398 338 505 218
BalonParca AdiParca NoAdetTipApplied Date
130 LEVER; SHIFT,INTERNAL 1-33521-109-0 01 1 0801-
142 BOLT; QUAD BOX
M10X28 W/LK&PL WASHER 		0-50141-028-0 04 1 0801-0906
142 BOLT; QUAD BOX
M10X28 W/LK&PL WASHER 		0-50641-028-0 04 1 0907-
157 BOX; QUAD,TRANS
(B) 		1-33541-398-1 01 1 0801-
157 BOX; QUAD,TRANS
(A) 		1-33619-751-0 01 1 0801-
158 CLIP; HARNESS
L=36 		8-94224-891-1 01 1 0801-
163 LEVER; SELECT,INTERNAL 1-33522-041-4 01 1 0801-
167 LEVER; SELECT,EXTERNAL 1-33521-138-0 01 1 0801-
181 WASHER; PL,SELECT LEVER
OD=40 		1-09532-008-0 01 1 0801-
187 BOLT; SELECT LEVER
M8X42 		1-33659-045-0 01 1 0801-
188 NUT; SELECT LEVER
M8 FLANGE 		1-09440-062-1 01 1 0801-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A) 		1-82569-341-0 01 1 0801-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B) 		1-82699-425-0 03 1 0801-
224 WASHER; PL,QUAD BOX
ID=10.5 		0-91610-510-0 02 1 0801-
225 WASHER; LK,QUAD BOX
ID=10.2 		0-91510-810-0 02 1 0801-
243 BOLT; COVER
M6X12 W/LK&PL WASHER 		0-50640-612-0 01 1 0801-
247 BUSHING ASM; DETENT 1-33529-019-0 01 1 0801-
250 SCREW; BUSHING 9-06130-618-0 01 1 0801-
255 PLATE; DIST,QUAD BOX 1-33549-070-1 01 1 0801-
270 BEARING; NEEDLE,QUAD BOX
(A) NTN 		1-09811-006-0 01 1 0801-
270 BEARING; NEEDLE,QUAD BOX
(A) NSK 		1-09811-057-0 01 1 0801-
270 BEARING; NEEDLE,QUAD BOX
(B) NTN 		1-09811-260-0 01 1 0801-
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 0801-
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 0801-
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 0801-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
(B) OD=30 		1-09625-386-0 01 1 0801-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
(A) OD=41 		1-09625-647-0 01 1 0801-
292 NUT; LINK ROD
(B) M8 FLANGE 		1-09440-062-1 02 1 0801-
292 NUT; LINK ROD
(A) M8 		0-91111-508-0 02 1 0801-
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22 		0-91610-708-0 01 1 0801-
295 ROD; LINK,RELAY LEVER 9-08400-816-0 01 1 0801-
296 ROD END 1-09760-108-0 02 1 0801-
298 SHAFT; SHIFT LEVER 1-33522-148-0 01 1 0801-
315 LEVER; SELECT 8-98077-805-0 01 1 0801-
317 BUSHING; LEVER 1-09330-119-0 02 1 0801-
319 BRACKET; SELECT LEVER 1-33657-640-0 01 1 0801-
320 SHAFT; LEVER 1-33619-629-0 01 1 0801-
321 BOLT; BRKT,RELAY LEVER
M10X80 FLANGE 		0-28051-080-0 02 1 0801-
323 NUT; LK,SELECT LEVER 1-33659-219-0 01 1 0801-
327 NUT; BRKT,RELAY LEVER
M10 FLANGE 		0-91180-210-0 02 1 0801-
338 BRACKET; FLEX TUBE 1-47478-877-0 01 1 0801-
339 NUT; QUAD BOX
M10 		0-91110-510-0 02 1 0801-
341 STUD; QUAD BOX 1-09305-004-0 02 1 0801-
398 SWITCH; REV LAMP 1-82440-102-0 01 1 0801-
433 GASKET; BUSHING
(A) 		1-09623-130-0 01 1 0801-
433 GASKET; BUSHING
(B) 		1-09623-636-0 02 1 0801-
505 SPACER; BRKT 1-53459-587-0 01 1 0801-
