1 |

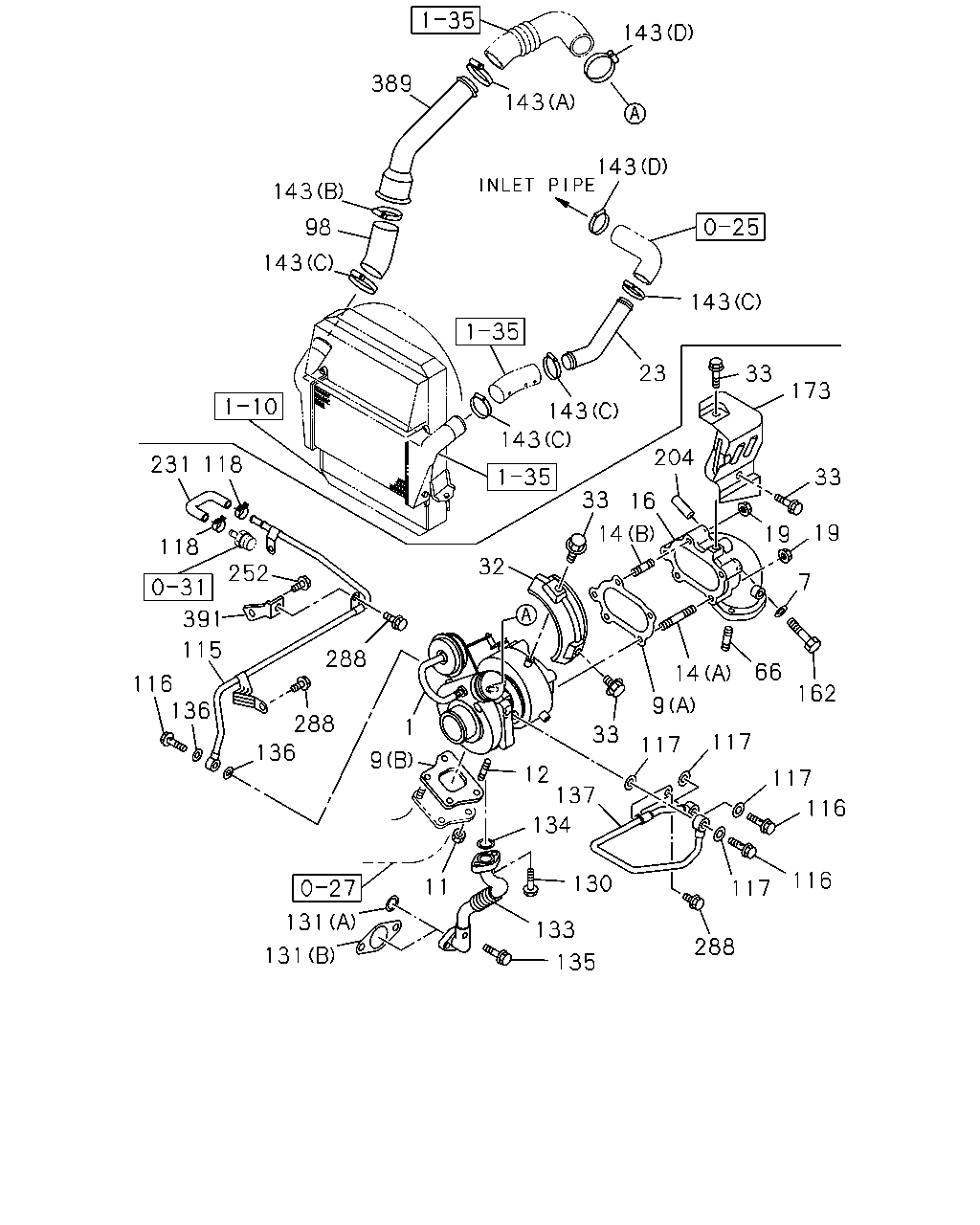

TURBOCHARGER ASM
SEE FIG-NO 0-37 FOR COMPONENT.
|
8-97208-966-3 |
01 |
1 |
0401-0607 |
● |
|
| |
1 |
TURBOCHARGER ASM
SEE FIG-NO 0-37 FOR COMPONENT.
|
8-97208-966-4 |
01 |
1 |
0608- |
|
● |
| |
7 |
WASHER; PL,BRKT
ID=8 OD=18 T=3
|
8-94174-537-0 |
01 |
1 |
0401-0607 |
● |
|
| |
7 |
WASHER; PL,BRKT
ID=8 OD=18 T=3
|
8-94174-537-0 |
01 |
1 |
0608- |
|
● |
| |
9 |
GASKET; TURBOCHARGER TO EXH DUCT
ALSO INCLUDED IN GASKET SET(ENG. & HEAD)
(A)
|
8-97039-777-1 |
01 |
1 |
0401-0607 |
● |
|
| |
9 |
GASKET; TURBOCHARGER TO EXH DUCT
ALSO INCLUDED IN GASKET SET(ENG. & HEAD)
(A)
|
8-97039-777-1 |
01 |
1 |
0608- |
|
● |
| |
9 |
GASKET; TURBOCHARGER TO EXH DUCT
ALSO INCLUDED IN GASKET SET(ENG. & HEAD)
(B)
|
8-97374-412-0 |
01 |
1 |
0401-0607 |
● |
|
| |
9 |
GASKET; TURBOCHARGER TO EXH DUCT
ALSO INCLUDED IN GASKET SET(ENG. & HEAD)
(B)
|
8-97374-412-0 |
01 |
1 |
0608- |
|
● |
| |
11 |
NUT; TURBOCHARGER
M10 P=1.5 H=8
|
9-09842-007-0 |
04 |
1 |
0401-0607 |
● |
|
| |
11 |
NUT; TURBOCHARGER
M10 P=1.5 H=8
|
9-09842-007-0 |
04 |
1 |
0608- |
|
● |
| |
12 |
STUD; TURBOCHARGER
M10X28
|
9-04731-028-0 |
02 |
1 |
0401-0607 |
● |
|
| |
12 |
STUD; TURBOCHARGER
M10X28
|
9-04731-028-0 |
02 |
1 |
0608- |
|
● |
| |
14 |
STUD; TURBOCHARGER TO EXH PIPE
(A)
M8X94 L=108
|
8-97019-477-0 |
02 |
1 |
0401-0607 |
● |
|
| |
14 |
STUD; TURBOCHARGER TO EXH PIPE
(A)
M8X94 L=108
|
8-97019-477-0 |
02 |
1 |
0608- |
|
● |
| |
14 |
STUD; TURBOCHARGER TO EXH PIPE
(B)
M8X49 L=63
|
8-97019-478-0 |
03 |
1 |
0401-0607 |
● |
|
| |
14 |
STUD; TURBOCHARGER TO EXH PIPE
(B)
M8X49 L=63
|
8-97019-478-0 |
03 |
1 |
0608- |
|
● |
| |
16 |
ADAPTER; EXH PIPE
|
8-97039-749-1 |
01 |
1 |
0401-0607 |
● |
|
| |
16 |
ADAPTER; EXH PIPE
|
8-97039-749-2 |
01 |
1 |
0608- |
|
● |
| |
19 |
NUT; EXH PIPE,TURBOCHARGER
M8 FLANGE
|
8-94170-486-0 |
05 |
1 |
0401-0607 |
● |
|
| |
19 |
NUT; EXH PIPE,TURBOCHARGER
M8 FLANGE
|
8-94170-486-0 |
05 |
1 |
0608- |
|
● |
| |
23 |
PIPE; INTAKE,TURBOCHARGER
|
8-97189-601-1 |
01 |
1 |
0401-0607 |
● |
|
| |
23 |
PIPE; INTAKE,TURBOCHARGER
|
8-97189-601-1 |
01 |
1 |
0608- |
|
● |
| |
32 |
PROTECTOR; HEAT,TURBOCHARGER
|
8-97351-168-0 |
01 |
1 |
0401-0607 |
● |
|
| |
32 |
PROTECTOR; HEAT,TURBOCHARGER
|
8-97351-168-0 |
01 |
1 |
0608- |
|
● |
| |
33 |
BOLT; HEAT PROTECTOR
M6X12 FLANGE
|
8-97108-669-0 |
06 |
1 |
0401-0607 |
● |
|
| |
33 |
BOLT; HEAT PROTECTOR
M6X12 FLANGE
|
8-97108-669-0 |
06 |
1 |
0608- |
|
● |
| |
66 |
STUD; EXH PIPE
M10X25 L=40
|
9-04411-025-0 |
03 |
1 |
0401-0604 |
● |
|
| |
66 |
STUD; EXH PIPE
M10X25 L=40
|
0-44011-025-0 |
03 |
1 |
0605-0607 |
● |
|
| |
66 |
STUD; EXH PIPE
M10X25 L=40
|
0-44011-025-0 |
03 |
1 |
0608- |
|
● |
| |
98 |
HOSE; RUBBER,TURBOCHARGER OUTLET
|
8-97221-536-2 |
01 |
1 |
0401-0607 |
● |
|
| |
98 |
HOSE; RUBBER,TURBOCHARGER OUTLET
|
8-97221-536-2 |
01 |
1 |
0608- |
|
● |
| |
115 |
PIPE; WATER,TURBOCHARGER OUT
|
8-97229-039-0 |
01 |
1 |
0401-0607 |
● |
|
| |
115 |
PIPE; WATER,TURBOCHARGER OUT
|
8-97229-039-0 |
01 |
1 |
0608-0902 |
|
● |
| |
115 |
PIPE; WATER,TURBOCHARGER OUT
|
8-98137-572-0 |
01 |
1 |
0903- |
|
● |
| |
116 |
BOLT; WATER PIPE
M14X30 EYE-BOLT
|
8-94455-144-0 |
03 |
1 |
0401-0607 |
● |
|
| |
116 |
BOLT; WATER PIPE
M14X30 EYE-BOLT
|
8-94455-144-0 |
03 |
1 |
0608- |
|
● |
| |
117 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=20.0
|
9-09571-414-0 |
02 |
1 |
0903- |
|
● |
| |
117 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
1-09630-085-0 |
04 |
1 |
0401-0607 |
● |
|
| |
117 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
1-09630-085-0 |
04 |
1 |
0608-0902 |
|
● |
| |
117 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
1-09630-085-0 |
02 |
1 |
0903-1312 |
|
● |
| |
117 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
8-98251-345-0 |
02 |
1 |
1401- |
|
● |
| |
118 |
CLIP; WATER HOSE
ID=15.5
|
8-94221-519-0 |
02 |
1 |
0401-0607 |
● |
|
| |
118 |
CLIP; WATER HOSE
ID=15.5
|
8-94221-519-0 |
02 |
1 |
0608- |
|
● |
| |
130 |
BOLT; OIL PIPE TO TURBOCHARGER DRAIN
M6X20 W/LK WASHER
|
0-50040-620-0 |
02 |
1 |
0401-0512 |
● |
|
| |
130 |
BOLT; OIL PIPE TO TURBOCHARGER DRAIN
M6X20 W/LK WASHER
|
0-50540-620-0 |
02 |
1 |
0601-0607 |
● |
|
| |
130 |
BOLT; OIL PIPE TO TURBOCHARGER DRAIN
M6X20 W/LK WASHER
|
0-50540-620-0 |
02 |
1 |
0608- |
|
● |
| |
131 |
GASKET; OIL PIPE,C/BL
ALSO INCLUDED IN GASKET SET(ENGINE).
(A)
ID=27.7
|
9-09566-228-0 |
01 |
1 |
0401-0607 |
● |
|
| |
131 |
GASKET; OIL PIPE,C/BL
ALSO INCLUDED IN GASKET SET(ENGINE).
(A)
ID=27.7
|
9-09566-228-0 |
01 |
1 |
0608-1006 |
|
● |
| |
131 |
GASKET; OIL PIPE,C/BL
ALSO INCLUDED IN GASKET SET(ENGINE).
(B)
ID=30
|
8-94394-671-0 |
01 |
1 |
1007- |
|
● |
| |
133 |
PIPE; OIL DRAIN,TURBOCHARGER
|
8-97148-925-1 |
01 |
1 |
0401-0607 |
● |
|
| |
133 |
PIPE; OIL DRAIN,TURBOCHARGER
|
8-97148-925-2 |
01 |
1 |
0608-1006 |
|
● |
| |
133 |
PIPE; OIL DRAIN,TURBOCHARGER
|
8-98172-658-0 |
01 |
1 |
1007- |
|
● |
| |
134 |
GASKET; OIL PIPE,TURBOCHARGER DRAIN
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=22.8
|
1-09623-462-0 |
01 |
1 |
0401-0607 |
● |
|
| |
134 |
GASKET; OIL PIPE,TURBOCHARGER DRAIN
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=22.8
|
1-09623-462-0 |
01 |
1 |
0608- |
|
● |
| |
135 |
BOLT; OIL PIPE TO C/BL
M8X20 FLANGE
|
0-28080-820-0 |
02 |
1 |
0401-0512 |
● |
|
| |
135 |
BOLT; OIL PIPE TO C/BL
M8X20 FLANGE
|
0-28050-820-0 |
02 |
1 |
0601-0607 |
● |
|
| |
135 |
BOLT; OIL PIPE TO C/BL
M8X20 FLANGE
|
0-28050-820-0 |
02 |
1 |
0608- |
|
● |
| |
136 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
1-09630-085-0 |
02 |
1 |
0401-0607 |
● |
|
| |
136 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
1-09630-085-0 |
02 |
1 |
0608-1312 |
|
● |
| |
136 |
GASKET; WATER PIPE
ALSO INCLUDED IN GASKET SET(ENGINE).
ID=14.2 OD=19.2
|
8-98251-345-0 |
02 |
1 |
1401- |
|
● |
| |
137 |
PIPE; WATER,TURBOCHARGER IN
|
8-97357-769-0 |
01 |
1 |
0401-0607 |
● |
|
| |
137 |
PIPE; WATER,TURBOCHARGER IN
|
8-97357-769-0 |
01 |
1 |
0608- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
EXC. IDENTIFICATION LABEL FOR KD<6UT>
(B)
ID=58-79
|
1-09707-136-0 |
01 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
EXC. IDENTIFICATION LABEL FOR KD<6UT>
(A)
ID=77-99
|
1-09707-141-0 |
01 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
EXC. IDENTIFICATION LABEL FOR KD<6UT>
(D)
ID=60-65
|
8-98096-418-0 |
02 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
EXC. IDENTIFICATION LABEL FOR KD<6UT>
(C)
ID=70-90
|
8-98122-372-0 |
04 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(A)
ID=77-95
|
1-09707-198-0 |
01 |
1 |
0401-0607 |
● |
|
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(A)
ID=77-95
|
1-09707-198-0 |
01 |
1 |
0608-0810 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(A)
ID=75-95
|
8-98133-357-0 |
01 |
1 |
0811-1001 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
IDENTIFICATION LABEL FOR KD<6UT>
(A)
ID=75-95
|
8-98133-357-0 |
01 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(C)
ID=68-85
|
1-09707-202-0 |
04 |
1 |
0401-0607 |
● |
|
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(C)
ID=68-85
|
1-09707-202-0 |
04 |
1 |
0608-0810 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(C)
ID=65-85
|
8-98133-350-0 |
04 |
1 |
0811-1001 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
IDENTIFICATION LABEL FOR KD<6UT>
(C)
ID=65-85
|
8-98133-350-0 |
04 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(B)
ID=58-76
|
1-09707-203-0 |
01 |
1 |
0401-0607 |
● |
|
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(B)
ID=58-76
|
1-09707-203-0 |
01 |
1 |
0608-0811 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(B)
ID=55-75
|
8-98133-349-0 |
01 |
1 |
0812-1001 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
IDENTIFICATION LABEL FOR KD<6UT>
(B)
ID=55-75
|
8-98133-349-0 |
01 |
1 |
1002- |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(D)
ID=50-65
|
1-09707-204-0 |
02 |
1 |
0401-0607 |
● |
|
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(D)
ID=50-65
|
1-09707-204-0 |
02 |
1 |
0608-0810 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
(D)
ID=45-65
|
8-98133-348-0 |
02 |
1 |
0811-1001 |
|
● |
| |
143 |
CLIP; HOSE,TURBOCHARGER OUTLET
IDENTIFICATION LABEL FOR KD<6UT>
(D)
ID=45-65
|
8-98133-348-0 |
02 |
1 |
1002- |
|
● |
| |
162 |
BOLT; ADAPTER
M8X57
|
5-09000-275-0 |
01 |
1 |
0401-0607 |
● |
|
| |
162 |
BOLT; ADAPTER
M8X57
|
5-09000-275-0 |
01 |
1 |
0608- |
|
● |
| |
173 |
PROTECTOR; HEAT,FUEL PIPE
|
8-97351-167-0 |
01 |
1 |
0401-0607 |
● |
|
| |
173 |
PROTECTOR; HEAT,FUEL PIPE
|
8-97351-167-0 |
01 |
1 |
0608-1204 |
|
● |
| |
173 |
PROTECTOR; HEAT,FUEL PIPE
|
8-98176-248-0 |
01 |
1 |
1205- |
|
● |
| |
204 |
COLLAR; PIPE ADAPTER
|
8-97214-384-1 |
01 |
1 |
0401-0607 |
● |
|
| |
204 |
COLLAR; PIPE ADAPTER
|
8-97214-384-1 |
01 |
1 |
0608- |
|
● |
| |
231 |
HOSE; RUBBER,TURBOCHARGER OUT
|
8-97209-950-0 |
01 |
1 |
0401-0607 |
● |
|
| |
231 |
HOSE; RUBBER,TURBOCHARGER OUT
|
8-97209-950-0 |
01 |
1 |
0608- |
|
● |
| |
252 |
BOLT; BRKT
M12X19
|
8-97079-809-0 |
01 |
1 |
0401-0607 |
● |
|
| |
252 |
BOLT; BRKT
M12X19
|
8-97079-809-0 |
01 |
1 |
0608- |
|
● |
| |
288 |
BOLT; WATER PIPE CLIP
M8X12 FLANGE
|
0-28080-812-0 |
03 |
1 |
0401-0512 |
● |
|
| |
288 |
BOLT; WATER PIPE CLIP
M8X12 FLANGE
|
0-28050-812-0 |
03 |
1 |
0601-0607 |
● |
|
| |
288 |
BOLT; WATER PIPE CLIP
M8X12 FLANGE
|
0-28050-812-0 |
03 |
1 |
0608- |
|
● |
| |
389 |
PIPE; INL,TURBOCHARGER TO CAC
|
8-97204-013-2 |
01 |
1 |
0401-0607 |
● |
|
| |
389 |
PIPE; INL,TURBOCHARGER TO CAC
|
8-97204-013-2 |
01 |
1 |
0608- |
|
● |
| |
391 |
BRACKET; WATER PIPE
|
8-97068-554-0 |
01 |
1 |
0401-0607 |
● |
|
| |
391 |
BRACKET; WATER PIPE
|
8-97068-554-0 |
01 |
1 |
0608- |
|
● |
