Isuzu WW
▶
TRUCKS
▶
EXD
▶
11114 - EXD AUST JAPAN NEW LONG TERM 2005
▶
3 - Brakes, Brake System
▶
3-26 - TRAILER CONTROL
▶
3-26 — TRAILER CONTROL
(#39241) — 92 parça
◀
[326A] FIXING;FRAME SIDE NO.2 (7 parça)
[326A] FIXING;FRAME SIDE NO.3 (3 parça)
[326A] COMPONENT;HAND BRAKE VALVE (26 parça)
[326A] FIXING;FRAME SIDE NO.1 (10 parça)
[326A] FIXING;CAB SIDE (16 parça)
[326A] REPAIR KIT;HAND BRAKE VALVE (9 parça)
[326A] BRAKE HAND CONTROL VALVE (21 parça)
▶
220
61
109
107
225
220
221
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
61
BOLT; STEP BOARD
M10X30 FLANGE
0-28651-030-0
06
1
0710-
107
HANGER; JUMPER HOSE
1-57550-022-2
01
1
0710-
109
BRACKET; HOSE HANGER
8-98092-035-0
01
1
0710-
220
BOLT; HANGER
(A) M6X16 FLANGE
0-28650-616-0
02
1
0710-
220
BOLT; HANGER
(B) M8X25 FLANGE
0-28650-825-0
02
1
0710-
221
NUT; HANGER
M6 FLANGE
0-91180-106-0
02
1
0710-
225
BRACKET; HANGER
1-82698-657-0
01
1
0710-
246
244
245
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
244
GRIP
8-97620-002-0
01
1
0710-
245
BOLT; GRIP
M12X30 FLANGE
0-28051-230-0
04
1
0710-
246
NUT; GRIP
M12 FLANGE
0-91180-212-0
04
1
0710-
1
1
4
5
7
6
8
9
10
11
12
13
20
21
22
23
25
24
28
24
25
19
18
17
16
15
14
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
VALVE ASM; HAND BRK
1-48100-848-0
01
1
0710-
4
HANDLE ASM; BRK VLV
1-48119-517-0
01
1
0710-
5
GASKET; HANDLE
1-48119-128-0
01
1
0710-
6
PIN; SPR
1-48119-143-0
01
1
0710-
7
HEAD; BRK VLV
(A)
1-48119-131-1
01
1
0710-
7
HEAD; BRK VLV
(B)
1-48469-195-0
01
1
0710-
8
STOPPER; BRK VLV
(A)
1-48119-239-0
01
1
0710-
8
STOPPER; BRK VLV
(B)
1-48469-194-0
01
1
0710-
9
WASHER; LK,ADJ
1-48119-123-0
01
1
0710-
10
RING; ADJ
1-48119-122-0
01
1
0710-
11
GASKET; HD TO COVER
1-48119-130-0
01
1
0710-
12
COVER; BRK VLV
1-48129-097-1
01
1
0710-
13
GASKET; BODY TO COVER
1-48119-120-0
01
1
0710-
14
FOLLOWER; CAM
1-48129-135-0
01
1
0710-
15
CAM; FOLLOWER
1-48129-134-0
01
1
0710-
16
SPRING; GRUDUATING
1-48129-101-0
01
1
0710-
17
PISTON; SPR
1-48129-095-0
01
1
0710-
18
GASKET; BODY
1-48129-096-0
01
1
0710-
19
SPRING; PISTON
1-48129-094-0
01
1
0710-
20
GUIDE; VLV
1-48129-090-0
01
1
0710-
21
VALVE; IN & EXH
1-48121-017-0
01
1
0710-
22
SPRING; VLV
1-48123-024-0
01
1
0710-
23
BODY; BRK VLV
1-48111-060-1
01
1
0710-
24
BOLT; EXH VLV
1-48129-092-0
02
1
0710-
25
WASHER; LK,EXH VLV
1-48129-093-0
02
1
0710-
28
STEM ASM; BRK VLV
1-48129-089-0
01
1
0710-

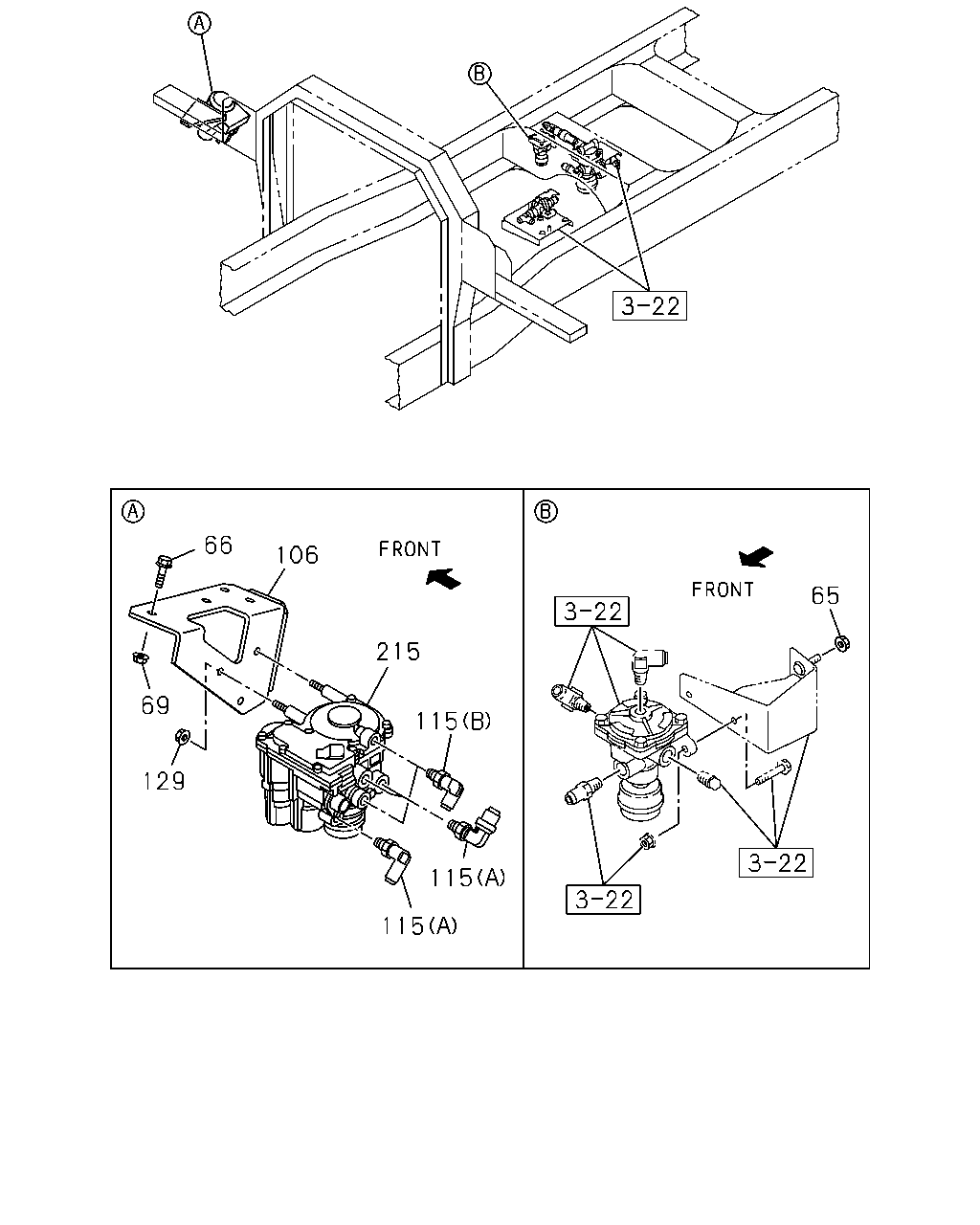

3
22
66
106
65
3
22
215
69
115
129
3
22
115
3
22
115
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
3
REPAIR KIT; HAND BRK VLV
1-85576-375-0
01
1
0710-
22
SPRING; VLV
1-48123-024-0
01
1
0710-
65
NUT; RELAY VLV
M8 FLANGE
0-91180-108-0
02
1
1006-
66
BOLT; VLV BRKT
M8X25 FLANGE
0-28650-825-0
04
1
0710-
69
NUT; VLV BRKT
M8 FLANGE
0-91180-108-0
01
1
0710-
106
BRACKET; VLV
1-48495-281-0
01
1
0710-
115
CONNECTOR; DUAL RELAY VLV
(A) DIN12 & M22 ELBOW
1-09661-521-0
03
1
0710-
115
CONNECTOR; DUAL RELAY VLV
(B) DIN8 & M16 ELBOW
1-09661-531-0
02
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
04
1
0710-
215
VALVE; TRAILER CONT
1-48240-191-1
01
1
0710-

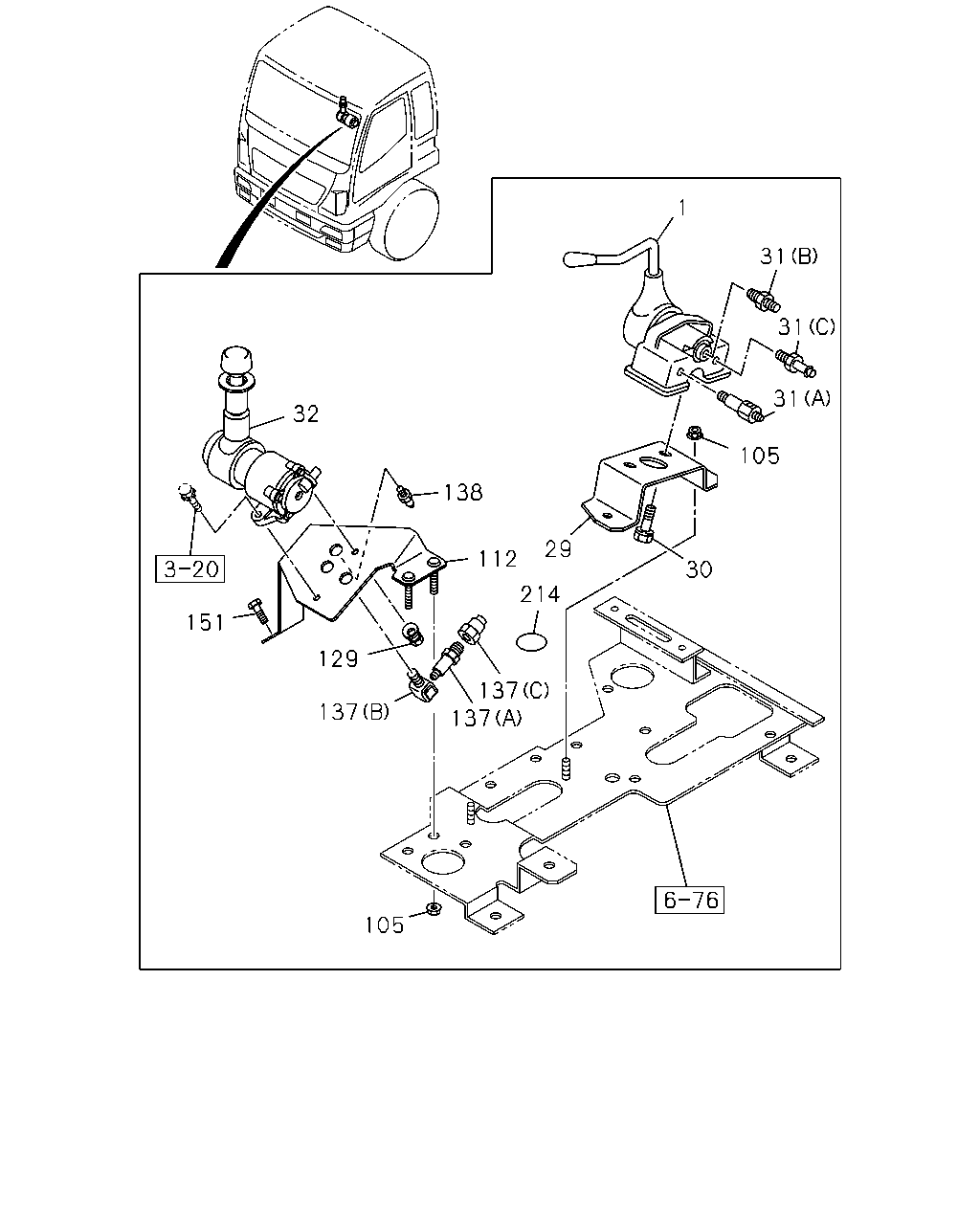

1
31
31
31
105
30
105
137
137
214
29
112
138
32
151
129
137
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
VALVE ASM; HAND BRK
1-48100-848-0
01
1
0710-
29
BRACKET; HAND BRK
1-79997-357-1
01
1
0710-
30
BOLT; BRKT,HAND BRK VLV
M10X20 W/LK WASHER
0-50541-020-0
02
1
0710-
31
CONNECTOR; HAND BRK VLV
(B) M16 & PT1/4 STRAIGHT
0-92121-810-0
01
1
0710-
31
CONNECTOR; HAND BRK VLV
(A) M14
1-09656-391-2
01
1
0710-
31
CONNECTOR; HAND BRK VLV
(C) L=45
8-94338-874-0
01
1
0710-
32
VALVE; BRK,HAND CONT
1-48460-340-1
01
1
0710-
105
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
0710-
112
BRACKET; CONT VLV
1-79996-387-0
01
1
0710-
129
NUT; VLV
M8 FLANGE
0-91180-108-0
04
1
0710-
137
CONNECTOR; SUPPLY
(A)
1-09650-352-1
01
1
0710-
137
CONNECTOR; SUPPLY
(B) PT1/4 2WAY
1-09660-693-0
01
1
0710-
137
CONNECTOR; SUPPLY
(C) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0710-
138
CONNECTOR; DELIVERY
DIN8 R1/4 STRAIGHT
1-09660-963-0
01
1
0710-
151
BOLT; VLV BRKT
M8X20.5 W/LK&PL WASHER
8-94279-207-0
01
1
0710-
214
SEAL; COVER,HAND BRK
OD=25 BLACK
1-76798-019-0
01
1
0710-

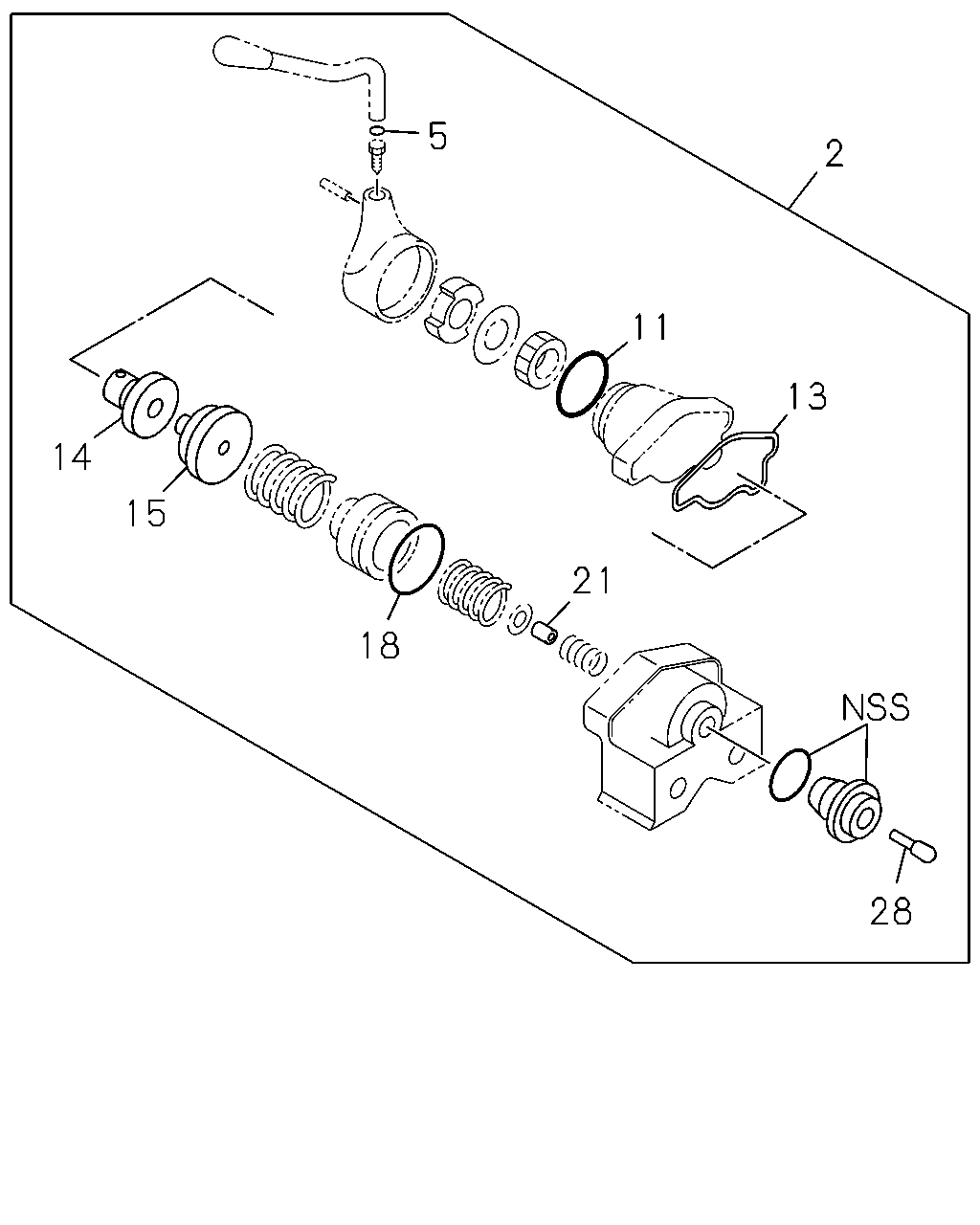

2
5
11
13
28
21
18
15
14
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
2
REPAIR KIT; HAND BRK VLV
1-85576-181-0
01
1
0710-
5
GASKET; HANDLE
1-48119-128-0
01
1
0710-
11
GASKET; HD TO COVER
1-48119-130-0
01
1
0710-
13
GASKET; BODY TO COVER
1-48119-120-0
01
1
0710-
14
FOLLOWER; CAM
1-48129-135-0
01
1
0710-
15
CAM; FOLLOWER
1-48129-134-0
01
1
0710-
18
GASKET; BODY
1-48129-096-0
01
1
0710-
21
VALVE; IN & EXH
1-48121-017-0
01
1
0710-
28
STEM ASM; BRK VLV
1-48129-089-0
01
1
0710-

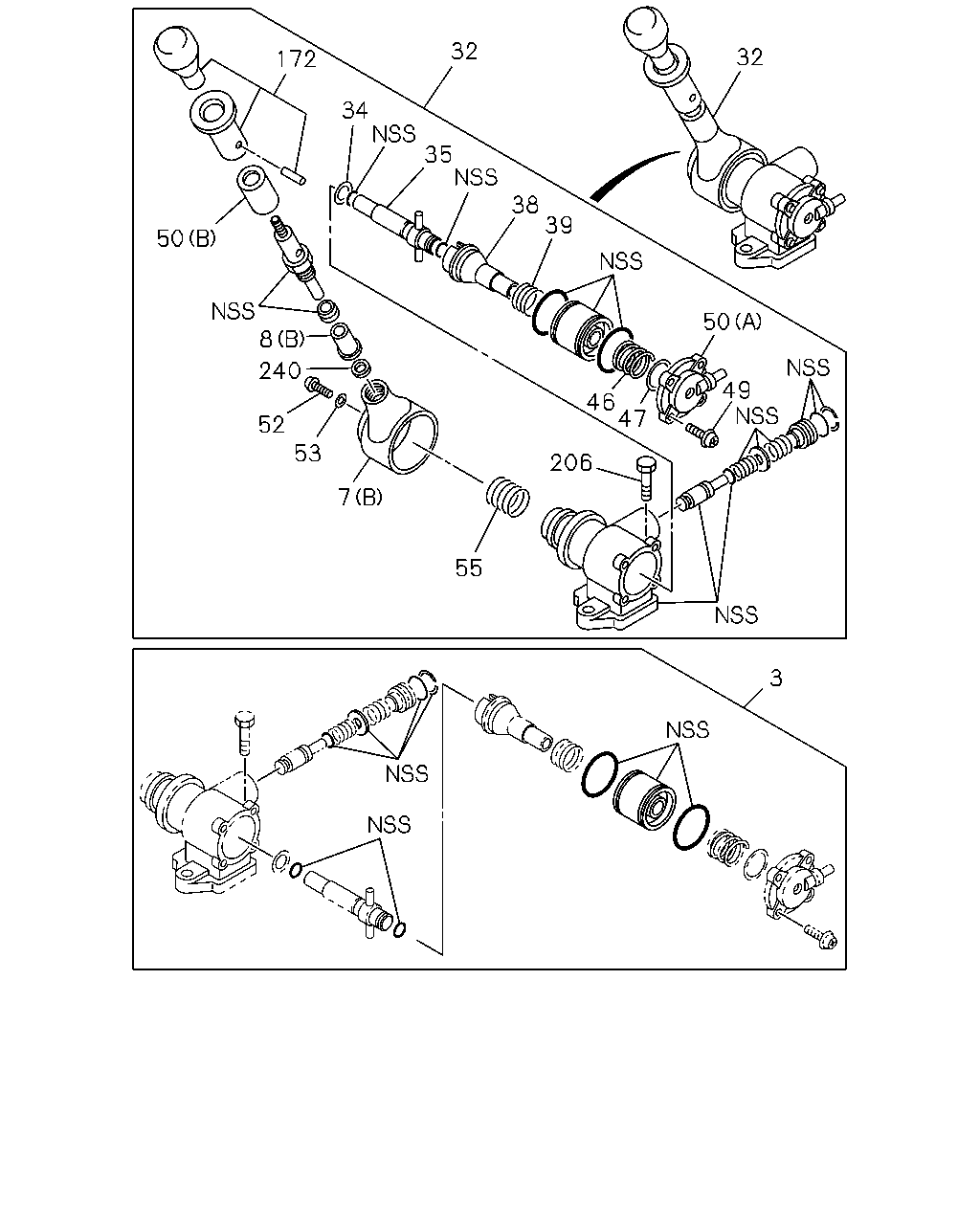

32
32
172
34
35
38
39
50
49
46
47
206
55
7
53
52
240
8
50
3
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
3
REPAIR KIT; HAND BRK VLV
1-85576-375-0
01
1
0710-
7
HEAD; BRK VLV
(A)
1-48119-131-1
01
1
0710-
7
HEAD; BRK VLV
(B)
1-48469-195-0
01
1
0710-
8
STOPPER; BRK VLV
(A)
1-48119-239-0
01
1
0710-
8
STOPPER; BRK VLV
(B)
1-48469-194-0
01
1
0710-
32
VALVE; BRK,HAND CONT
1-48460-340-1
01
1
0710-
34
SHIM; CAM HOLDER
1-48469-055-0
AR
1
0710-
35
HOLDER; CAM
1-48469-148-0
01
1
0710-
38
SEAT; EXH VLV
1-48469-149-0
01
1
0710-
39
SPRING; RETURN,CAM RING
1-48469-150-0
01
1
0710-
46
SPRING; MAIN,PISTON
1-48469-152-0
01
1
0710-
47
SHIM; MAIN SPRING
1-48469-072-0
AR
1
0710-
49
SCREW; COVER
1-48469-169-0
04
1
0710-
50
COVER; HAND BRK VLV
(A)
1-48469-153-0
01
1
0710-
50
COVER; HAND BRK VLV
(B)
1-48469-196-0
01
1
0710-
52
SCREW; HANDLE
1-48469-062-0
01
1
0710-
53
WASHER; HANDLE
1-48469-061-0
01
1
0710-
55
SPRING; RETURN,HANDLE
1-48469-155-0
01
1
0710-
172
KNOB; VALVE
1-48469-204-0
01
1
0710-
206
BOLT; HAND BRK VALVE
1-48469-160-0
01
1
0710-
240
RING; STOPPER
1-48469-193-0
01
1
0710-
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
