◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ NQR ▶ 51132 - NQR BUS CHAS(THAI) ▶ 3 - Brakes, Brake System ▶ 3-55 - BRAKE PIPING; OIL,REAR ▶
3-55 — BRAKE PIPING; OIL,REAR (#39145) — 11 parça

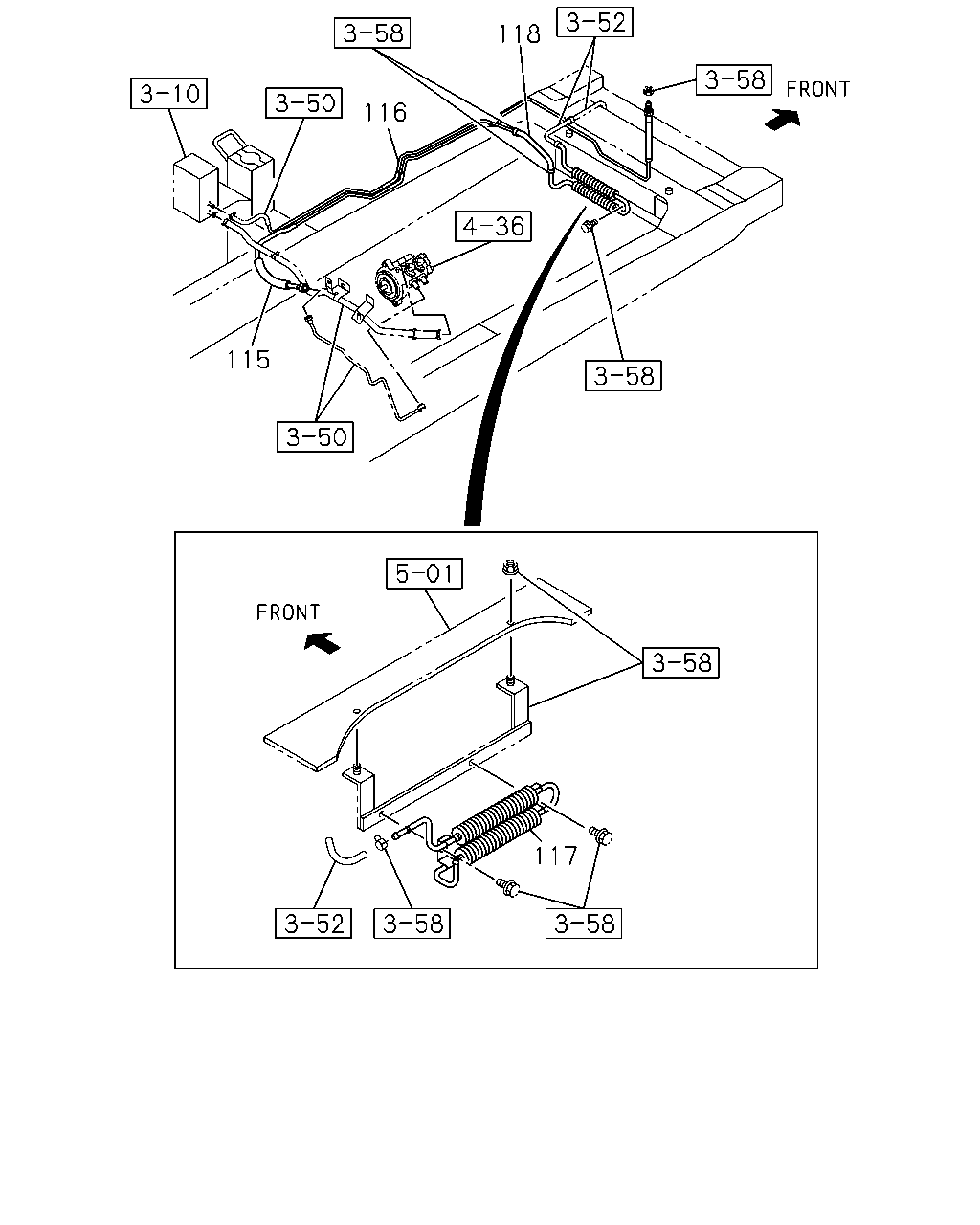

çizim 14126
118 116 115 117
BalonParca AdiParca NoAdetTipApplied Date A B
115 PIPE; PRESS,HYDRAULIC BRK BOOSTER 8-97385-598-0 01 1 0701- ● ●
116 PIPE; BRK,PIPE TO TANK
THA 		8-97922-916-0 01 1 0701- ● ●
117 PIPE; BRK,RETURN 8-97386-605-0 01 1 0701- ● ●
118 HOSE; PIPE TO PIPE 8-97181-217-2 01 1 0701- ● ●

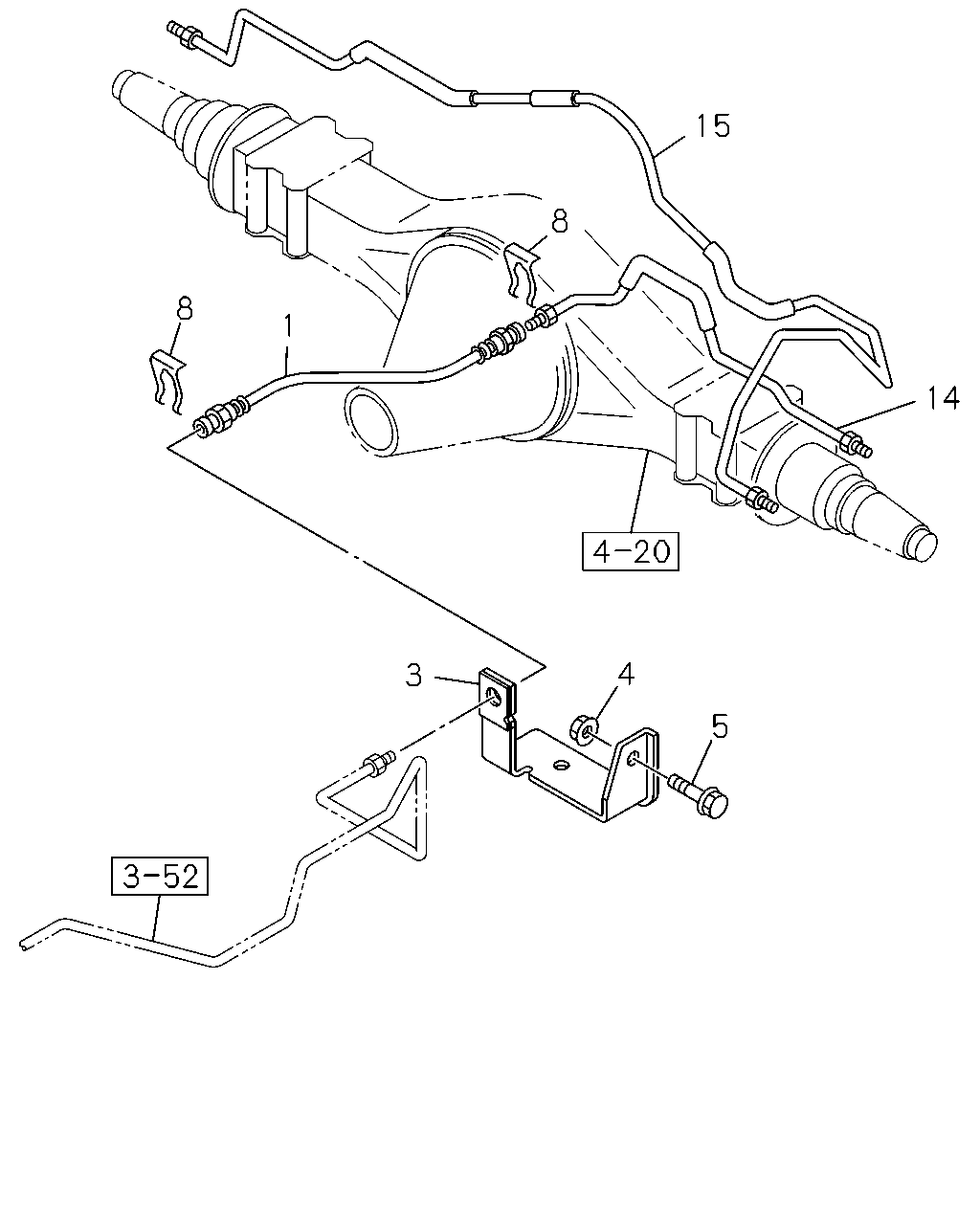

çizim 58652
15 8 8 1 14 4 3 5
BalonParca AdiParca NoAdetTipApplied Date A B
1 HOSE; FLEX,RR BRK 8-97308-913-0 01 1 0701- ● ●
3 BRACKET; FLEX HOSE,RR BRK 8-97205-714-1 01 1 0701- ● ●
4 NUT; BRKT,FLEX HOSE,RR BRK
M8 FLANGE 		0-91180-108-0 01 1 0701- ● ●
5 BOLT; BRKT,FLEX HOSE,RR BRK
M8X25 FLANGE 		0-28650-825-0 01 1 0701- ● ●
8 CLIP; RR BRK 8-97360-054-0 02 1 0701- ● ●
14 PIPE; BRK,FLEX HOSE TO WHEEL CYL
THA 		8-97919-116-1 01 1 0701- ● ●
15 PIPE; BRK,WHEEL CYL TO WHEEL CYL
THA 		8-97912-873-1 01 1 0701- ● ●
