Isuzu WW
▶
TRUCKS
▶
EXY
▶
11116 - EXY AUST JNLT05 EXC.HYDRAULIC RETARDER
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#37119) — 75 parça
◀

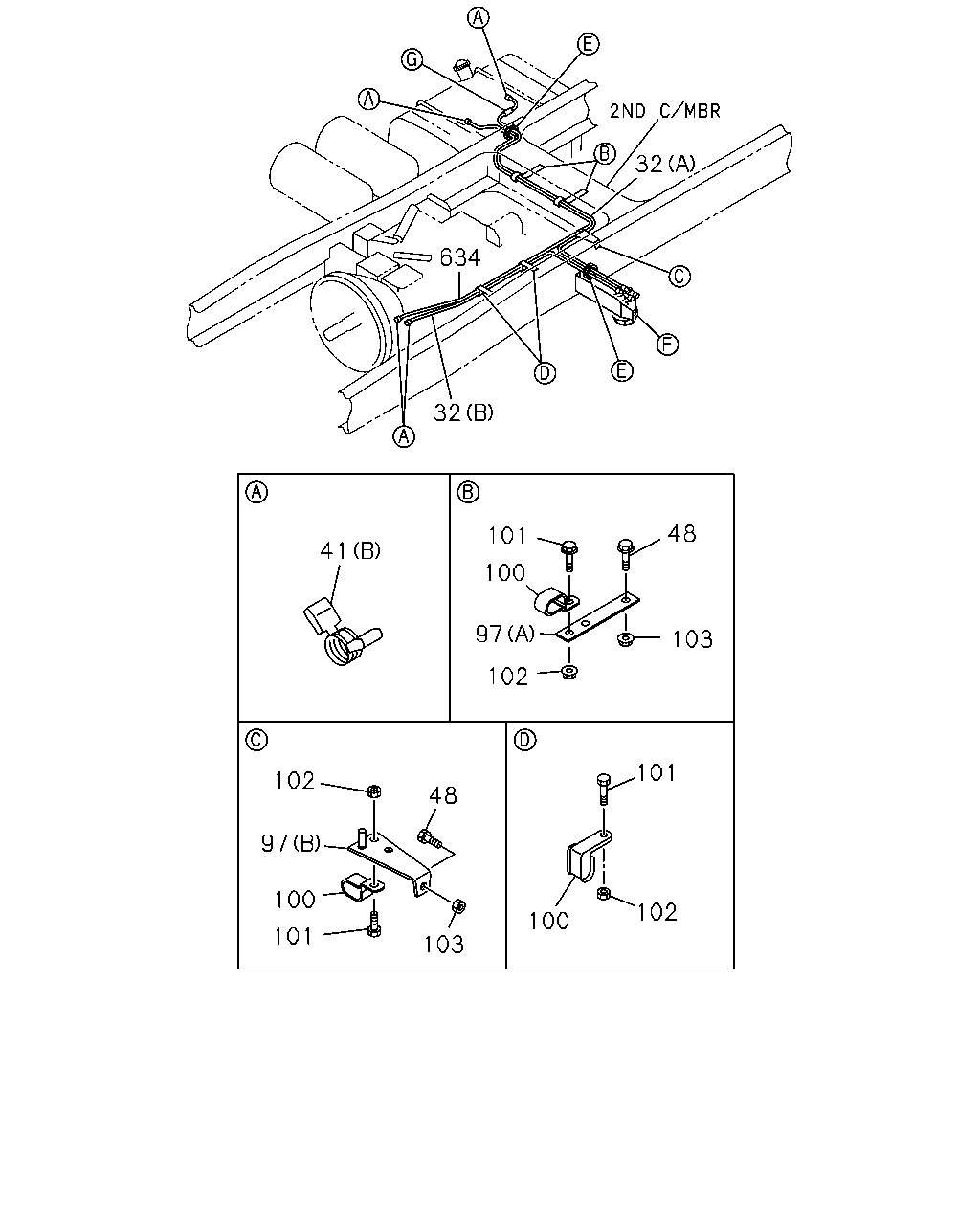

[141A] FIXING;FUEL PIPE NO.2 (28 parça)
[141A] FIXING;FUEL PIPE NO.1 (27 parça)

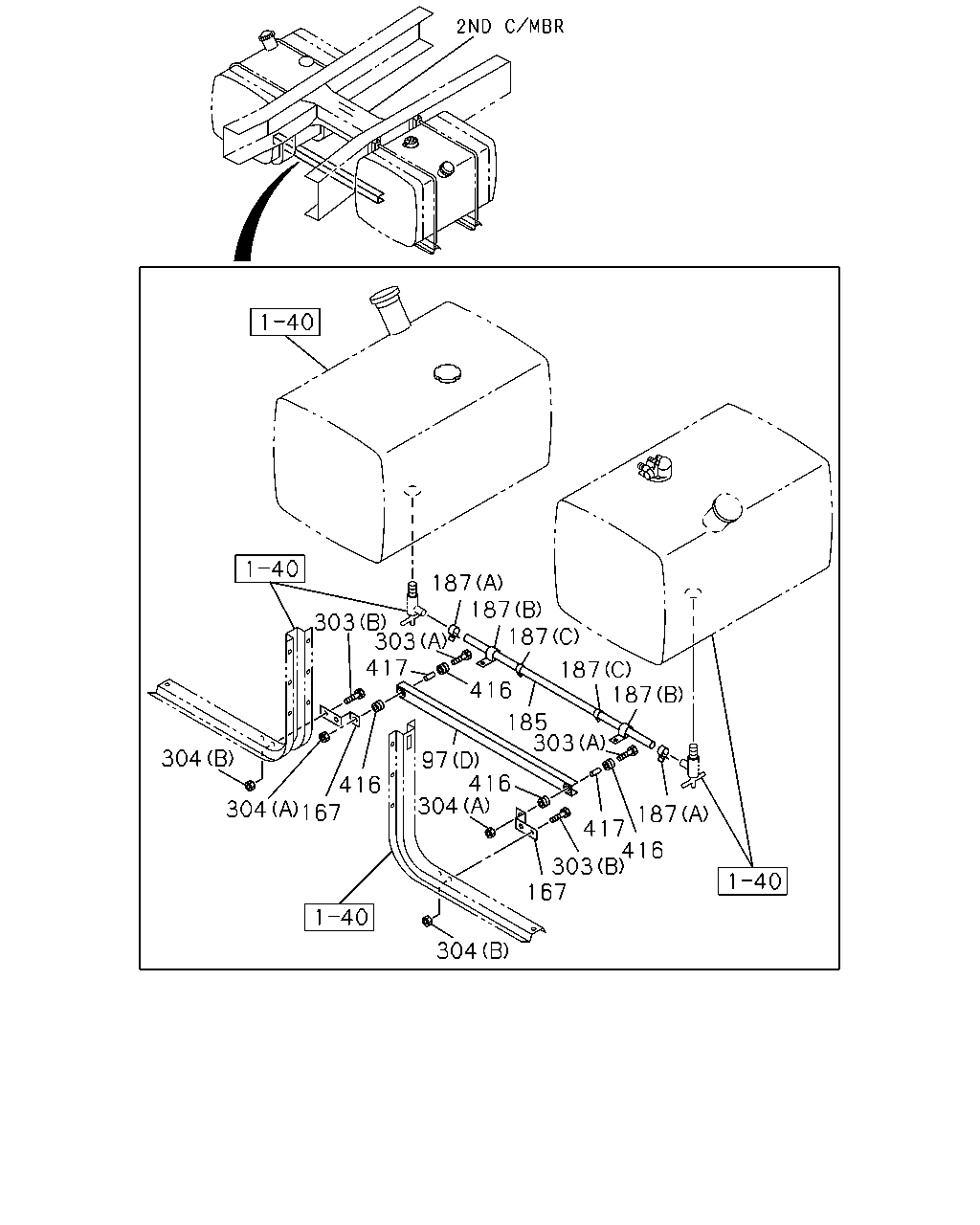

[141A] FUEL TANK 550L+450L (20 parça)
▶
96
289
38
229
32
99
80
41
97
83
98
41
32
228
227
41
290
228
227
220
291
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=1950 SERVICED BY L=3000
0-01260-300-0
01
1
0710-0802
32
PIPE; DELIVERY,FUEL TANK
(A) L=1900 SERVICED BY L=3000
0-01260-300-0
01
1
0803-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1100 SERVICED BY L=3000
0-01262-300-0
01
1
0710-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
01
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=19X32 H=17.5 L=22.5
1-09701-315-0
01
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=14
1-09704-102-0
04
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
0710-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
01
1
0710-
83
NUT; CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
0710-
96
GROMMET; PIPE,FUEL TANK
ID=32 OD=40 T=18
1-09891-003-0
02
1
0710-
97
BRACKET; CLIP
(A) L=130
1-47478-959-0
02
1
0710-
97
BRACKET; CLIP
(B)
1-47479-723-0
02
1
0710-0712
97
BRACKET; CLIP
(B)
1-47479-723-0
01
1
0801-
97
BRACKET; CLIP
FUEL TANK 550L+450L<EDQ> (D)
1-53461-494-1
01
1
0710-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0710-0802
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
98
BOLT; BRKT,FUEL PIPE
M8X30 FLANGE
0-28650-830-0
01
1
0710-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
0710-
220
WASHER; PL
FUEL TANK 550L+450L<EDQ> ID=8.4 OD=18
0-91610-608-0
04
1
0712-
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
02
1
0710-
227
BRACKET; FUEL SEDIMENTER
(A)
8-98079-082-0
01
1
0710-
227
BRACKET; FUEL SEDIMENTER
(B)
8-98079-083-0
01
1
0710-
228
BOLT; BRKT,SEDIMENTER
M10X35 FLANGE
0-28051-035-0
04
1
0710-
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91180-210-0
02
1
0710-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
01
1
0710-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
0710-
291
BOLT; FILER TO BRKT
M10X35 FLANGE
0-28051-035-0
02
1
0710-
32
32
41
101
100
97
102
103
48
101
102
100
103
101
100
97
102
48
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=1950 SERVICED BY L=3000
0-01260-300-0
01
1
0710-0802
32
PIPE; DELIVERY,FUEL TANK
(A) L=1900 SERVICED BY L=3000
0-01260-300-0
01
1
0803-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1100 SERVICED BY L=3000
0-01262-300-0
01
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=19X32 H=17.5 L=22.5
1-09701-315-0
01
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=14
1-09704-102-0
04
1
0710-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
0710-
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
03
1
0710-0802
48
BOLT; BRKT
M8X30 FLANGE
0-28650-830-0
04
1
0803-
97
BRACKET; CLIP
(A) L=130
1-47478-959-0
02
1
0710-
97
BRACKET; CLIP
(B)
1-47479-723-0
02
1
0710-0712
97
BRACKET; CLIP
(B)
1-47479-723-0
01
1
0801-
97
BRACKET; CLIP
FUEL TANK 550L+450L<EDQ> (D)
1-53461-494-1
01
1
0710-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0710-0802
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
100
CLIP; FUEL PIPE
ID=14X29 H=15 L=20
1-09700-744-0
03
1
0712-0802
100
CLIP; FUEL PIPE
ID=14X29 H=15 L=20
1-09700-744-0
04
1
0803-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
05
1
0710-0711
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
02
1
0712-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
05
1
0710-0802
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
06
1
0803-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
03
1
0710-0802
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
04
1
0803-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
03
1
0710-0802
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
04
1
0803-
634
HOSE; RUBBER RETURN
L=2200 SERVICED BY L=3000
0-01260-300-0
01
1
0710-0802
634
HOSE; RUBBER RETURN
L=2150 SERVICED BY L=3000
0-01260-300-0
01
1
0803-
304
167
303
417
416
187
303
185
416
97
416
304
416
167
304
304
303
417
303
187
187
187
187
187
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
97
BRACKET; CLIP
(A) L=130
1-47478-959-0
02
1
0710-
97
BRACKET; CLIP
(B)
1-47479-723-0
02
1
0710-0712
97
BRACKET; CLIP
(B)
1-47479-723-0
01
1
0801-
97
BRACKET; CLIP
FUEL TANK 550L+450L<EDQ> (D)
1-53461-494-1
01
1
0710-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0710-0802
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
97
BRACKET; CLIP
(C)
1-82698-358-0
01
1
0803-
167
BRACKET
FUEL TANK 550L+450L<EDQ>
8-98085-694-0
02
1
0710-0711
167
BRACKET
FUEL TANK 550L+450L<EDQ>
8-98101-998-0
02
1
0712-
185
PIPE; FUEL TANK TO TANK
FUEL TANK 550L+450L<EDQ> L=1300 SERVICED BY L=3000
0-01262-300-0
01
1
0710-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 550L+450L<EDQ> (B) ID=19 L=50
0-95235-886-0
02
1
0710-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 550L+450L<EDQ> (A) ID=19
8-94238-569-0
02
1
0710-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 550L+450L<EDQ> (C) ID=22 L=52
9-09917-431-0
02
1
0710-
303
BOLT; BRKT
FUEL TANK 550L+450L<EDQ> (A) M10X50 FLANGE
0-28051-050-0
02
1
0710-
303
BOLT; BRKT
FUEL TANK 550L+450L<EDQ> (B) M8X25 FLANGE
0-28650-825-0
04
1
0710-0711
303
BOLT; BRKT
FUEL TANK 550L+450L<EDQ> (B) M8X40
0-20850-840-0
04
1
0712-
304
NUT; BRKT
FUEL TANK 550L+450L<EDQ> (B) M8 FLANGE
0-91180-108-0
04
1
0710-
304
NUT; BRKT
FUEL TANK 550L+450L<EDQ> (A) M10 FLANGE
0-91180-210-0
02
1
0710-
416
RUBBER; SUPPORT
FUEL TANK 550L+450L<EDQ> OD=40
1-22159-094-0
04
1
0710-
417
TUBE; DISTANCE,BRKT
FUEL TANK 550L+450L<EDQ> L=22
9-22159-024-0
02
1
0710-
