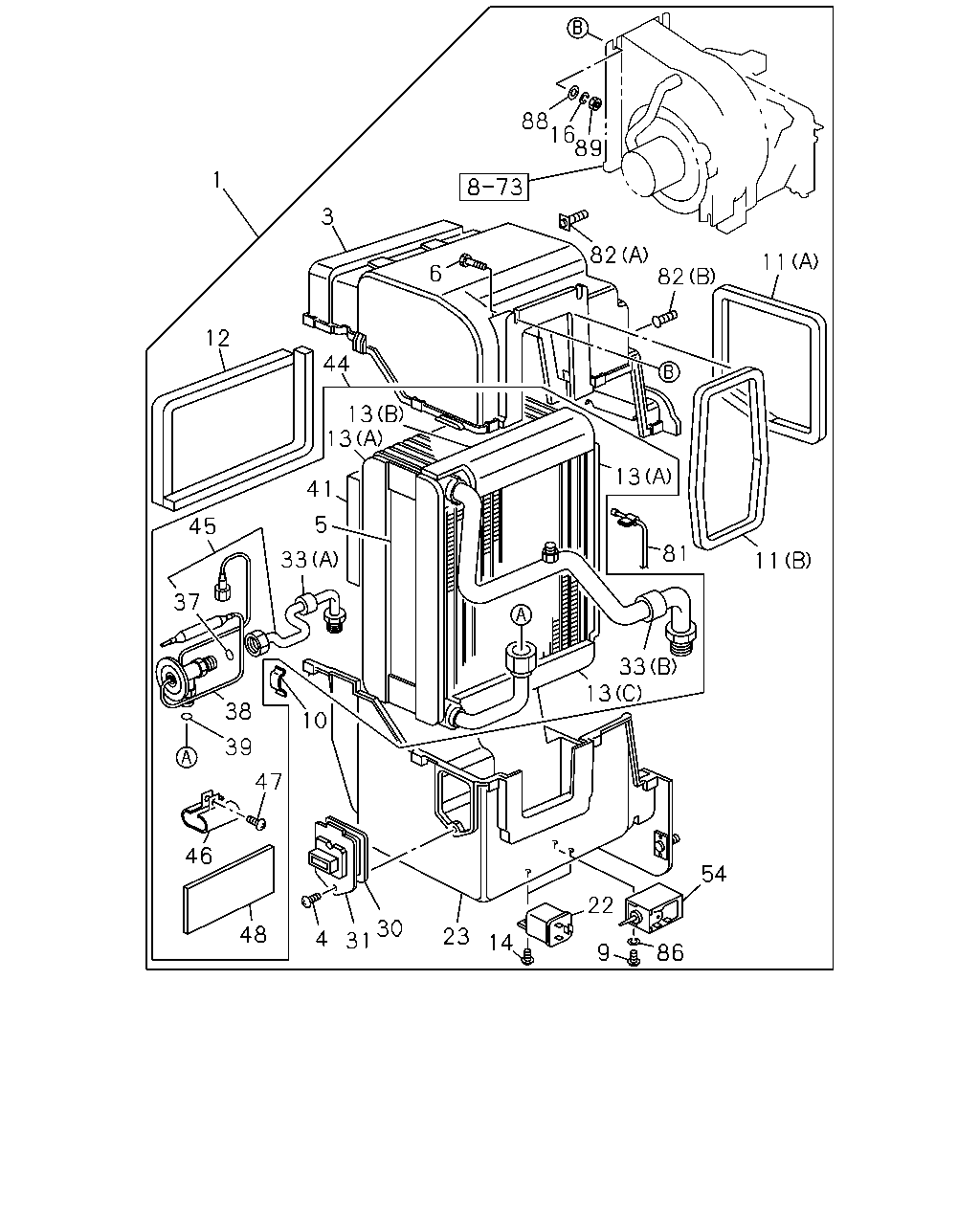

8-74 — EVAPORATOR (#3679) — 47 parça

88 16 89 1 3 82 82 11 6 12 44 13 13 13 41 5 45 81 33 11 37 33 13 38 10 39 47 46 54 22 30 31 48 23 4 14 9 86

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	EVAPORATOR ASM AIR CON MANUAL CONTROL(C60)	1-83541-057-5	01	1	9002-9307
1	EVAPORATOR ASM AIR CON MANUAL CONTROL(C60)	1-83541-113-0	01	1	9308-
3	CASE; EVAP,UPR AIR CON MANUAL CONTROL(C60)	1-83564-217-0	01	1	9002-
4	SCREW; RESISTOR TO CASE AIR CON MANUAL CONTROL(C60)	0-71181-414-0	01	1	9002-
5	EVAPORATOR AIR CON MANUAL CONTROL(C60)	1-83562-054-2	01	1	9002-9307
5	EVAPORATOR AIR CON MANUAL CONTROL(C60)	1-83562-083-0	01	1	9308-
6	BOLT; EVAP TO BLOWER UNIT AIR CON MANUAL CONTROL(C60)	9-02046-622-0	02	1	9002-
9	SCREW; THERMOSTAT TO CASE AIR CON MANUAL CONTROL(C60)	8-94248-807-0	01	1	9002-
10	CLIP; EVAP CASE AIR CON MANUAL CONTROL(C60)	1-83574-148-0	11	1	9002-9009
10	CLIP; EVAP CASE AIR CON MANUAL CONTROL(C60)	1-83574-148-0	10	1	9010-
11	LINING; EVAP A/C AIR CON MANUAL CONTROL(C60) (A)	1-83579-172-0	01	1	9002-
11	LINING; EVAP A/C AIR CON MANUAL CONTROL(C60) (B)	1-83579-174-0	01	1	9002-
12	LINING; EVAP AIR CON MANUAL CONTROL(C60)	1-83579-173-0	02	1	9002-
13	SEAL; EVAP AIR CON MANUAL CONTROL(C60) (A)	1-83579-166-0	03	1	9002-
13	SEAL; EVAP AIR CON MANUAL CONTROL(C60) (B)	1-83579-167-0	01	1	9002-
13	SEAL; EVAP AIR CON MANUAL CONTROL(C60) (C)	1-83579-259-0	01	1	9002-
14	SCREW; RELAY TO BRKT AIR CON MANUAL CONTROL(C60)	8-94248-807-0	02	1	9002-
16	WASHER; LK,EVAP TO BLOWER UNIT AIR CON MANUAL CONTROL(C60) ID=6.1	9-09150-506-0	02	1	9002-
22	RELAY; A/C AIR CON MANUAL CONTROL(C60)	1-83579-094-0	02	1	9002-
23	CASE; EVAP,LWR AIR CON MANUAL CONTROL(C60)	1-83564-218-0	01	1	9002-
30	LINING; EVAP RESISTOR AIR CON MANUAL CONTROL(C60)	1-83579-368-0	01	1	9002-
31	RESISTOR; POWER EVAP AIR CON MANUAL CONTROL(C60)	1-83519-028-1	01	1	9002-
33	LINING; EVAP AIR CON MANUAL CONTROL(C60) (A)	1-83579-168-0	01	1	9002-
33	LINING; EVAP AIR CON MANUAL CONTROL(C60) (B)	1-83579-169-0	01	1	9002-
37	GASKET; EVAP AIR CON MANUAL CONTROL(C60) ID=7.65	8-94113-332-0	01	1	9002-9306
37	GASKET; EVAP AIR CON MANUAL CONTROL(C60) ID=6	8-94481-700-0	01	1	9308-
37	GASKET; EVAP AIR CON MANUAL CONTROL(C60) ID=4.5	8-94248-212-0	01	1	9307-
38	VALVE; EXPANSION AIR CON MANUAL CONTROL(C60)	8-94142-345-0	01	1	9002-9307
38	VALVE; EXPANSION AIR CON MANUAL CONTROL(C60)	1-83569-157-0	01	1	9308-
39	GASKET; EVAP AIR CON MANUAL CONTROL(C60)	8-94133-331-0	01	1	9002-9009
39	GASKET; EVAP AIR CON MANUAL CONTROL(C60)	1-09623-517-0	01	1	9010-9307
39	GASKET; EVAP AIR CON MANUAL CONTROL(C60)	8-94481-717-0	01	1	9308-
41	ELIMINATOR; EVAP AIR CON MANUAL CONTROL(C60)	1-83579-260-0	01	1	9002-
44	EVAPORATOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83562-053-2	01	1	9002-9307
44	EVAPORATOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83562-082-0	01	1	9308-
45	PIPE; EXPANSION VLV AIR CON MANUAL CONTROL(C60)	1-83567-367-0	01	1	9002-9307
45	PIPE; EXPANSION VLV AIR CON MANUAL CONTROL(C60)	1-83567-516-0	01	1	9308-
46	CLIP; EXPANSION VLV AIR CON MANUAL CONTROL(C60)	1-83574-124-0	01	1	9002-
47	SCREW; EVAP AIR CON MANUAL CONTROL(C60) M5X14	8-94244-002-0	01	1	9002-
48	INSULATOR; EVAP AIR CON MANUAL CONTROL(C60)	5-83579-024-0	01	1	9002-
54	THERMOSTAT; A/C AIR CON MANUAL CONTROL(C60)	1-83579-466-0	01	1	9002-
81	CLIP; THERMOSTAT A/C AIR CON MANUAL CONTROL(C60)	8-94122-018-0	01	1	9002-
82	BOLT; BRKT AIR CON MANUAL CONTROL(C60) (A)	1-83539-089-0	01	1	9002-
82	BOLT; BRKT AIR CON MANUAL CONTROL(C60) (B)	1-83579-092-0	01	1	9002-
86	WASHER; THERMOSTAT AIR CON MANUAL CONTROL(C60)	1-83579-170-0	01	1	9002-
88	WASHER; PL,EVAP TO BLOWER UNIT AIR CON MANUAL CONTROL(C60) ID=6.4 OD=14	9-09160-606-0	04	1	9002-
89	NUT; EVAP TO BLOWER UNIT AIR CON MANUAL CONTROL(C60) M6	9-09110-406-0	02	1	9307-
