Sayfa 1-35 - Isuzu EPC

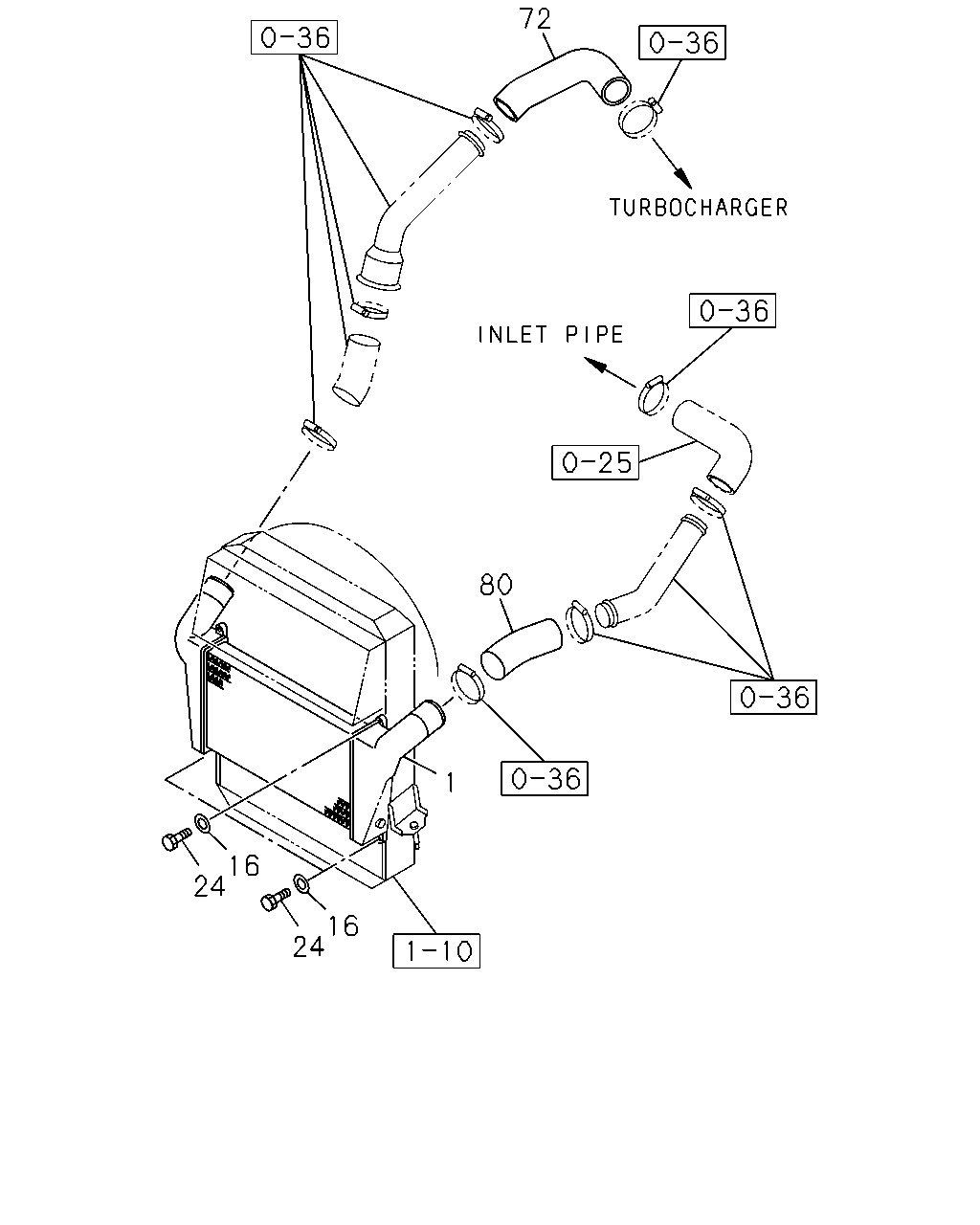

1-35 — CHARGE AIR COOLER (#34567) — 5 parça

72 80 1 16 24 16 24

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	03.374 COOLER; CHARGE AIR	8-97389-001-0	01	1	0612-
16	03.374 WASHER; PL,CHARGE AIR COOLER 16.674 ID=8.4	9-09160-508-0	04	1	0612-
24	03.374 BOLT; COOLER TO RAD 01.531 M8X25 FLANGE	0-28080-825-0	04	1	0612-
72	01.540 HOSE; CONN,INL PIPE TO DUCT	8-98020-248-2	01	1	0612-
80	01.540 HOSE; CONN,CHARGE AIR COOLER TO	8-98053-760-0	01	1	0612-
