🏠 Isuzu WW TRUCKS CXM 10669 - CXM/CXZ LHD 2 - Clutch, Transmission, Trans Axle 2-30A - GEAR SHIFTER AND QUADRANT BOX

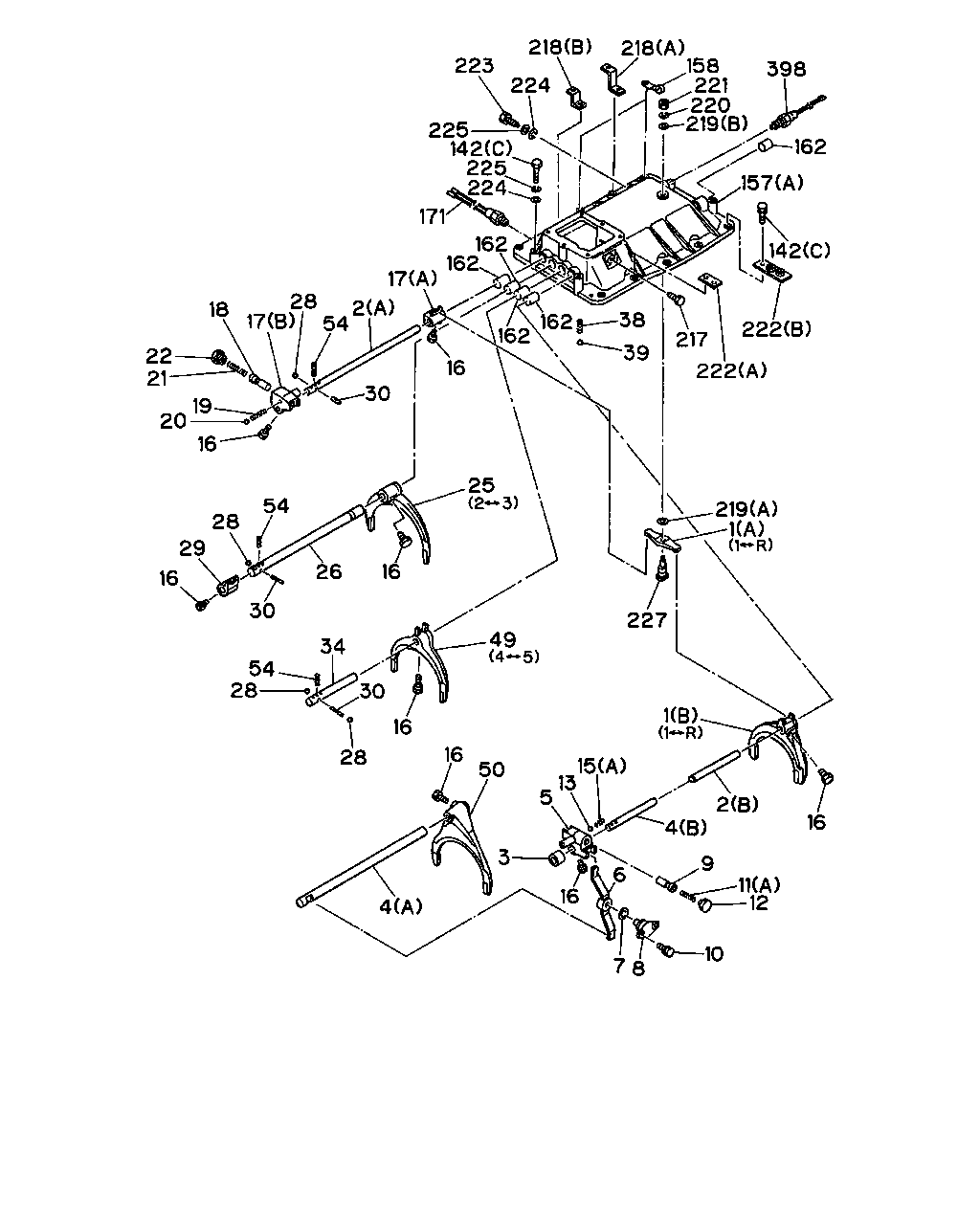

2-30A — GEAR SHIFTER AND QUADRANT BOX (#3354) — 1483 parça

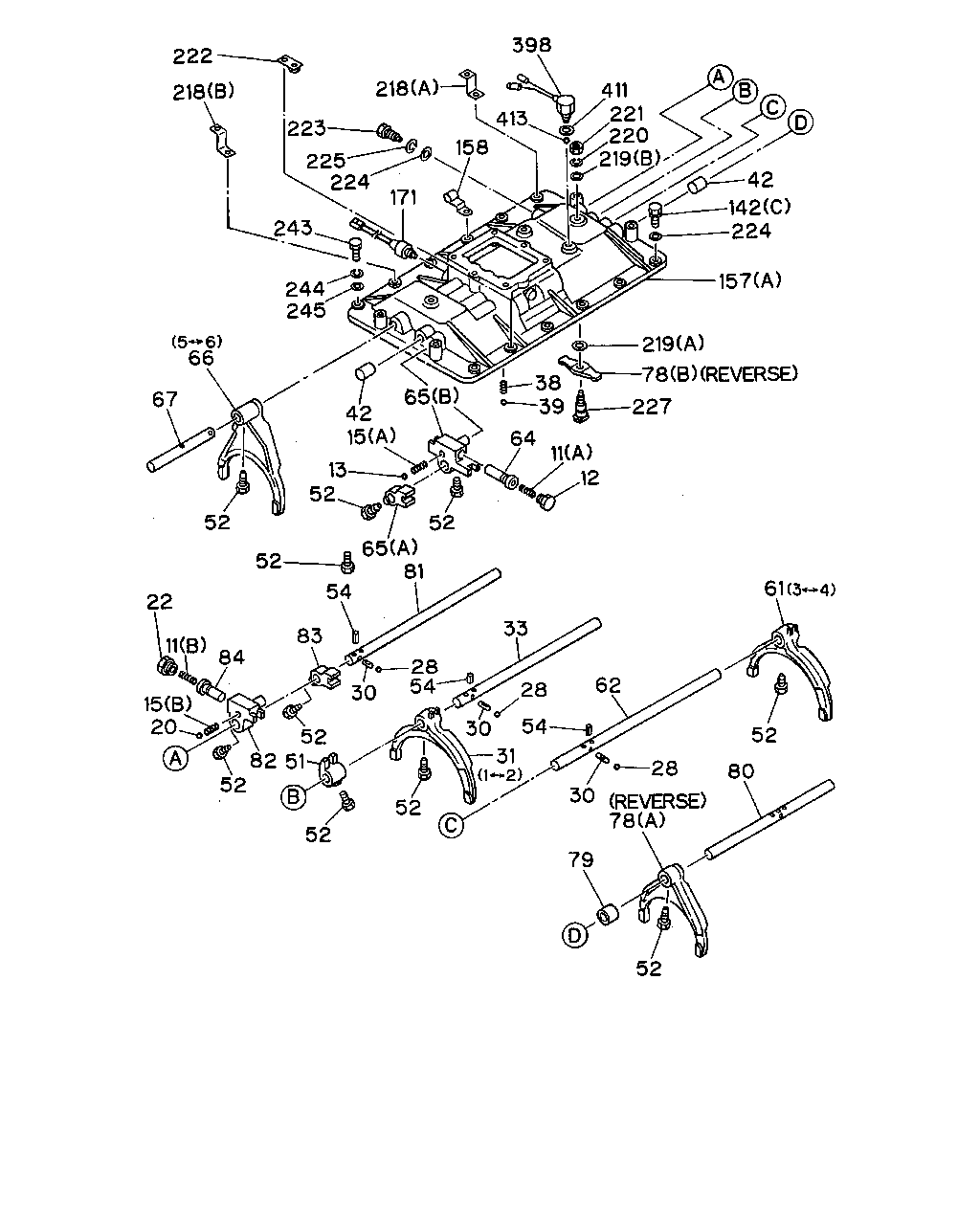

çizim 2998
398 411 221 220 219 42 142 224 157 413 218 158 223 225 224 171 222 218 243 244 245 66 67 52 219 78 227 38 39 65 42 15 13 52 64 11 12 52 65 81 54 52 83 84 11 22 15 20 52 51 82 52 52 30 28 54 33 62 28 54 30 31 52 61 52 80 28 30 79 52
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9005-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002-9004
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9005-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
31 ARM; SHIFT,LOW & 2ND 1-33511-295-1 01 1 9002-9306
31 ARM; SHIFT,LOW & 2ND 1-33511-386-1 01 1 9307-
31 ARM; SHIFT,LOW & 2ND 1-33511-291-1 01 1 9002-
33 ROD; SHIFT,LOW & 2ND 1-33531-296-1 01 1 9002-
33 ROD; SHIFT,LOW & 2ND 1-33531-293-1 01 1 9002-9010
33 ROD; SHIFT,LOW & 2ND 1-33531-352-0 01 1 9011-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
42 CAP; QUAD BOX
OD=24 L=31
9-33545-011-1 07 1 9002-
51 BLOCK; SHIFT,1ST & 2ND 1-33511-286-0 01 1 9002-
51 BLOCK; SHIFT,1ST & 2ND
(A)
1-33511-256-2 01 1 9002-
51 BLOCK; SHIFT,1ST & 2ND
(B)
1-33511-298-3 01 1 9002-
52 BOLT; SHIFT ARM
M12X20 3-HOLE
1-09052-025-0 09 1 9002-9107
52 BOLT; SHIFT ARM
M12X20 NO-HOLE
1-09052-032-1 09 1 9108-9512
52 BOLT; SHIFT ARM
M12X20
1-09052-039-0 09 1 9601-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
61 ARM; SHIFT,3RD & 4TH 1-33511-315-1 01 1 9002-
61 ARM; SHIFT,3RD & 4TH 1-33511-314-2 01 1 9002-
62 ROD; SHIFT,3RD & 4TH 1-33531-290-1 01 1 9002-
64 SLEEVE; SHIFT BLOCK,5TH TO 6TH 1-33516-022-1 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH
(A)
1-33511-256-2 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH
(B)
1-33511-293-2 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH 1-33511-286-0 01 1 9002-
66 ARM; SHIFT,5TH & 6TH 1-33511-297-1 01 1 9002-
66 ARM; SHIFT,5TH & 6TH 1-33511-273-1 01 1 9002-
67 ROD; SHIFT,5TH & 6TH 1-33531-297-1 01 1 9002-
67 ROD; SHIFT,5TH & 6TH
L=321
1-33531-291-1 01 1 9002-
78 ARM; SHIFT,REV
(A)
1-33511-245-1 01 1 9002-
78 ARM; SHIFT,REV
(B)
1-33511-082-0 01 1 9002-
78 ARM; SHIFT,REV
(A)
1-33511-313-1 01 1 9002-
79 STOPPER; REV BLOCK 9-33537-018-0 01 1 9002-
80 ROD; SHIFT,REV ARM 1-33531-289-0 01 1 9002-
81 ROD; SHIFT,REV BLOCK 1-33531-295-1 01 1 9002-
82 BLOCK; SHIFT,REV 1-33511-298-3 01 1 9002-
83 BLOCK; SHIFT,REV LEVER 1-33511-038-2 01 1 9002-
84 SLEEVE; REV 1-33516-022-1 01 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
243 BOLT; COVER
M6X10
9-02050-610-0 01 1 9002-9005
243 BOLT; COVER
M6X10
0-20800-610-0 01 1 9006-9205
243 BOLT; COVER
M6X10 FLANGE
0-28080-610-0 01 1 9206-
244 WASHER; LK,COVER
ID=6.1
9-09150-506-0 01 1 9002-9205
245 WASHER; PL,COVER
ID=6.4 OD=14
9-09160-606-0 01 1 9002-9205
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14
9-09920-393-0 01 1 9002-9208
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14.2
8-94462-114-0 01 1 9209-
413 BALL; BACK SW 9-00097-013-0 01 1 9002-

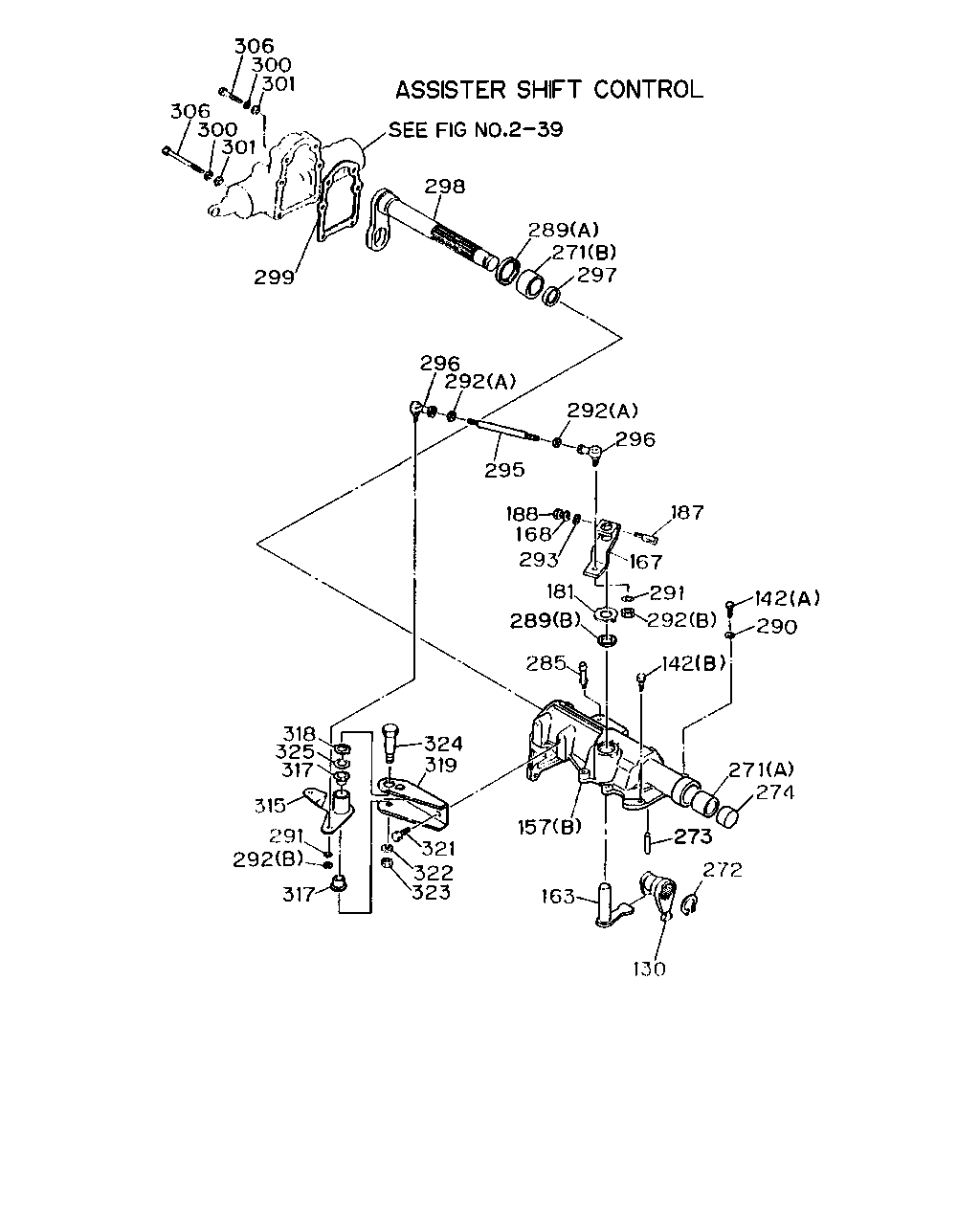

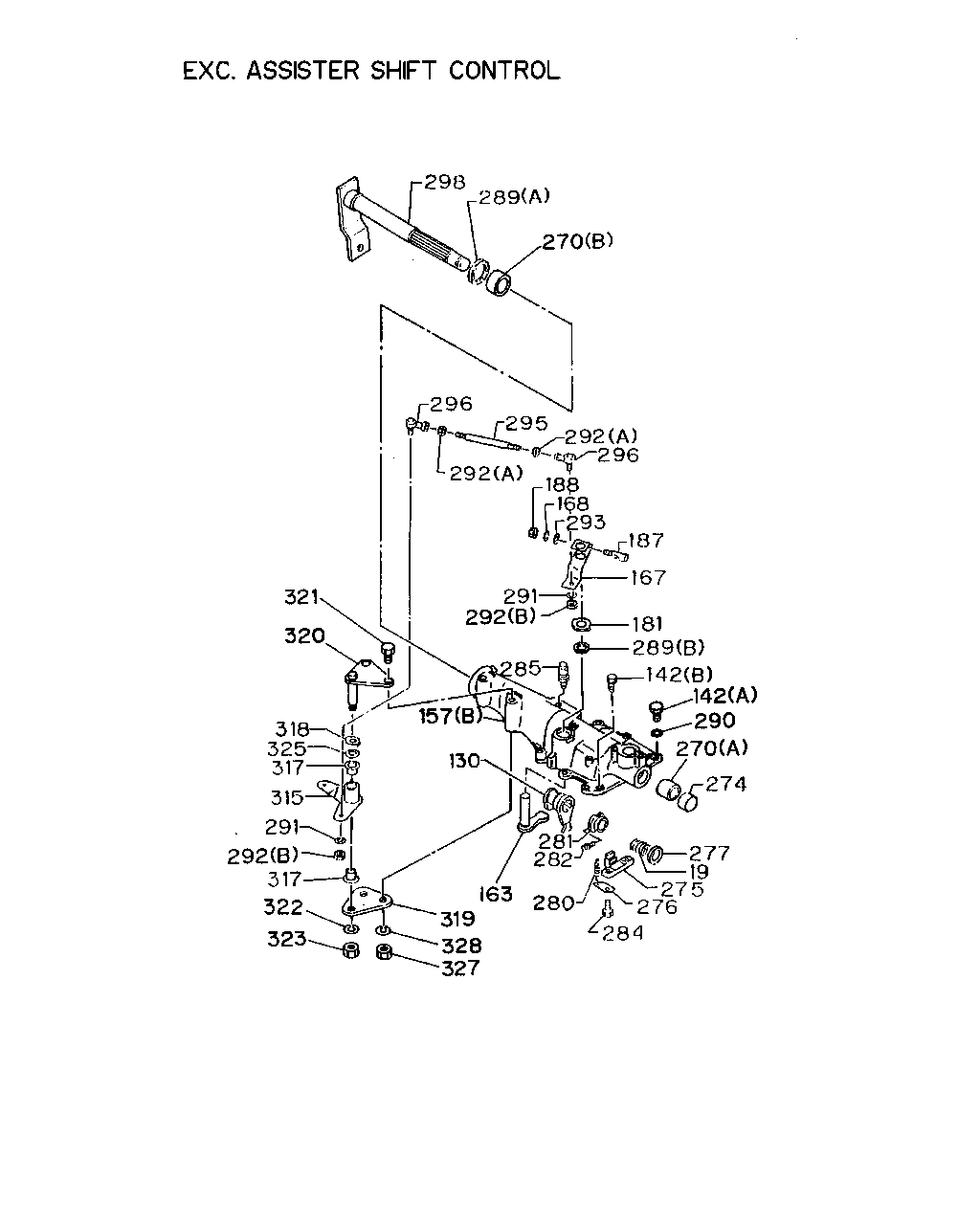

çizim 4138
306 300 301 306 300 301 298 299 289 271 297 296 292 292 296 295 187 188 168 293 167 291 181 289 292 142 290 142 285 271 274 273 272 130 163 157 324 319 321 322 323 318 325 317 315 291 292 317
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-114-1 01 1 9002-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-124-0 01 1 9402-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9310
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9311-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002-
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L),12PD1 C ENG(43L)
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-113-0 01 1 9211-9306
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002-
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002-
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (A) ID=20 OD=23
1-33549-016-0 01 1 9307-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (B) ID=28 OD=32
1-33549-104-0 01 1 9307-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (A) ID=20 OD=23
1-33549-016-0 01 1 9002-9306
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (B) ID=28 OD=32
1-33549-104-0 01 1 9002-9306
272 RING; SNAP,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-09588-175-0 01 1 9002-9306
272 RING; SNAP,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-09588-175-0 01 1 9307-
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 9002-
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002-
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002-
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8
9-09110-408-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9206-9301
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302-9312
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9401-
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002-
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002-
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> L=130
1-09765-262-0 01 1 9403-
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403-
296 ROD END
L=48
1-09760-038-1 02 1 9002-
297 STOPPER; SELECT 1-33537-012-0 01 1 9002-
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002-9310
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9311-
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9307-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9307-
299 GASKET; QUAD BOX TO POWER ASSISTOR
ALSO INCLUDED IN GASKET SET(M/T). ASSISTER SHIFT CONTROL<WX8>
1-33542-032-0 01 1 9002-9310
299 GASKET; QUAD BOX TO POWER ASSISTOR
ALSO INCLUDED IN GASKET SET(M/T). ASSISTER SHIFT CONTROL<WX8>
1-33542-032-0 01 1 9311-9406
300 WASHER; LK,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 06 1 9002-9205
301 WASHER; PL,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.5 OD=18
9-09160-510-0 06 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X75
1-09040-072-0 02 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X72
1-09040-095-1 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X75
0-16806-075-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X70 FLANGE
0-28181-070-0 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
9-01656-050-0 02 1 9002-9004
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
0-16806-050-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X45 FLANGE
0-28181-045-0 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X45 FLANGE
0-28181-045-0 02 1 9307-
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 02 1 9307-9406
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 04 1 9407-
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
1-09040-062-1 02 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X82 FLANGE
1-09040-092-1 02 1 9206-9310
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X82 FLANGE
1-09040-092-1 02 1 9311-9406
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
9-01656-085-0 02 1 9002-9004
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
0-16806-085-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 02 1 9206-9306
315 LEVER; SELECT 1-33651-524-0 01 1 9002-
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-
315 LEVER; SELECT 1-33651-523-0 01 1 9002-
315 LEVER; SELECT
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002-9310
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9311-
315 LEVER; SELECT
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002-
315 LEVER; SELECT
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-416-0 01 1 9002-
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-419-0 01 1 9211-9306
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002-
318 WASHER; WAVE 9-09855-315-0 01 1 9002-
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002-9310
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9311-
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-196-0 01 1 9002-
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-245-0 01 1 9211-9306
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005-9306
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9205
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206-9306
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9307-
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002-
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002-
324 BOLT; SHAFT
ASSISTER SHIFT CONTROL<WX8> L=61
1-33619-126-2 01 1 9002-9306
324 BOLT; SHAFT
ASSISTER SHIFT CONTROL<WX8> L=61
1-33619-126-2 01 1 9307-
325 SHIM; LEVER 1-33659-096-0 01 1 9002-

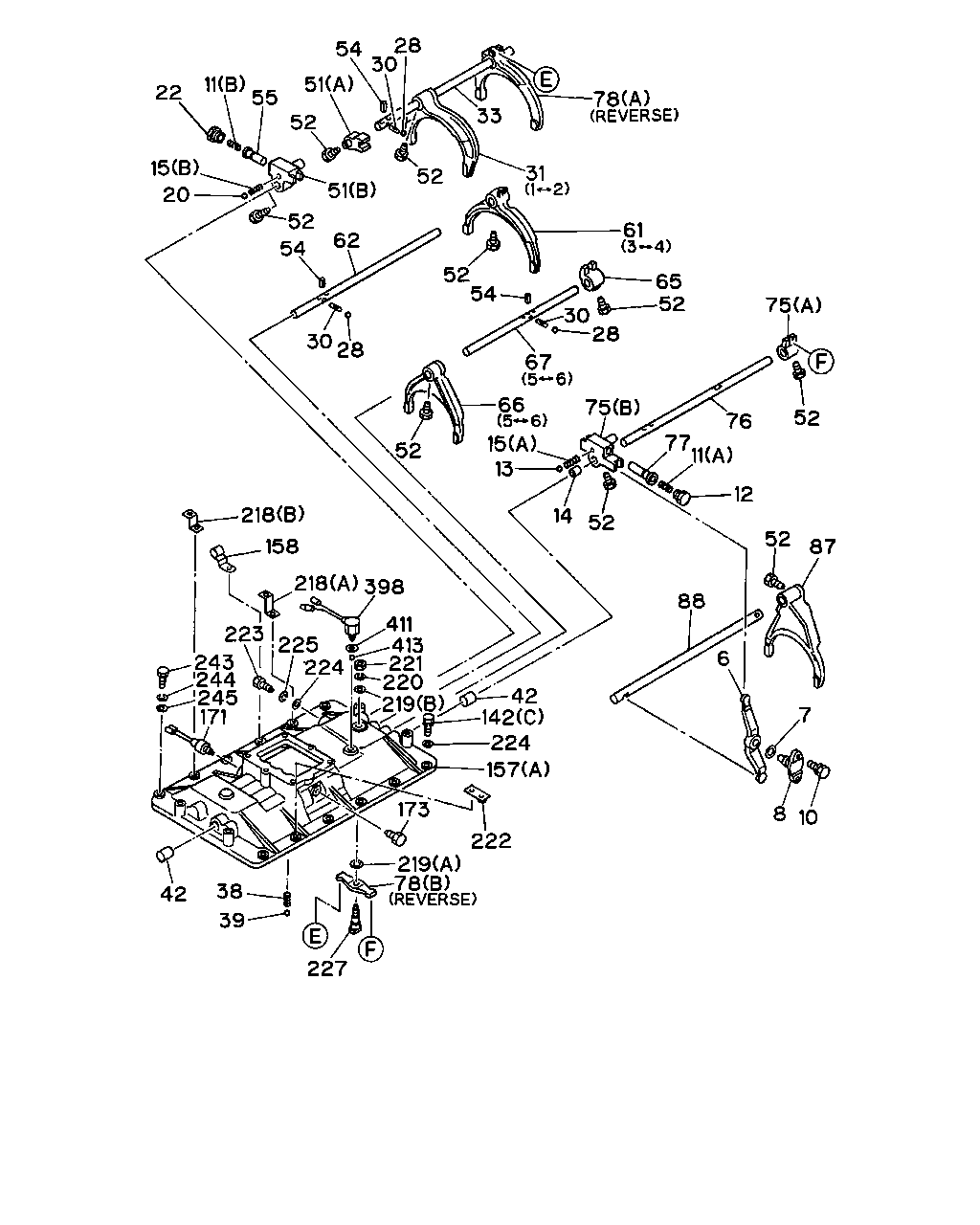

çizim 4474
28 30 54 51 52 55 11 22 15 20 51 52 62 54 78 33 52 31 61 52 54 65 52 30 28 30 28 67 75 52 76 11 77 75 66 15 13 52 14 52 12 52 87 88 6 7 8 10 218 158 218 398 411 413 221 220 219 42 142 224 157 222 173 219 78 227 39 38 42 171 245 244 243 224 225 223
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
6 LEVER; RELAY 9-33511-402-1 01 1 9002-
6 LEVER; RELAY 1-33511-233-1 01 1 9002-
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002-
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9203
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205
10 BOLT; SPINDLE
M14X20
1-09044-078-0 02 1 9206-
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002-
14 STOPPER; SHIFT ROD,7TH TO RR 1-33537-019-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9005-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002-9004
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9005-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
31 ARM; SHIFT,LOW & 2ND 1-33511-295-1 01 1 9002-9306
31 ARM; SHIFT,LOW & 2ND 1-33511-386-1 01 1 9307-
31 ARM; SHIFT,LOW & 2ND 1-33511-291-1 01 1 9002-
33 ROD; SHIFT,LOW & 2ND 1-33531-296-1 01 1 9002-
33 ROD; SHIFT,LOW & 2ND 1-33531-293-1 01 1 9002-9010
33 ROD; SHIFT,LOW & 2ND 1-33531-352-0 01 1 9011-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
42 CAP; QUAD BOX
OD=24 L=31
9-33545-011-1 07 1 9002-
51 BLOCK; SHIFT,1ST & 2ND 1-33511-286-0 01 1 9002-
51 BLOCK; SHIFT,1ST & 2ND
(A)
1-33511-256-2 01 1 9002-
51 BLOCK; SHIFT,1ST & 2ND
(B)
1-33511-298-3 01 1 9002-
52 BOLT; SHIFT ARM
M12X20 3-HOLE
1-09052-025-0 09 1 9002-9107
52 BOLT; SHIFT ARM
M12X20 NO-HOLE
1-09052-032-1 09 1 9108-9512
52 BOLT; SHIFT ARM
M12X20
1-09052-039-0 09 1 9601-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
55 SLEEVE; 1ST & 2ND 1-33516-022-1 01 1 9002-
61 ARM; SHIFT,3RD & 4TH 1-33511-315-1 01 1 9002-
61 ARM; SHIFT,3RD & 4TH 1-33511-314-2 01 1 9002-
62 ROD; SHIFT,3RD & 4TH 1-33531-290-1 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH
(A)
1-33511-256-2 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH
(B)
1-33511-293-2 01 1 9002-
65 BLOCK ASM; SHIFT,5TH & 6TH 1-33511-286-0 01 1 9002-
66 ARM; SHIFT,5TH & 6TH 1-33511-297-1 01 1 9002-
66 ARM; SHIFT,5TH & 6TH 1-33511-273-1 01 1 9002-
67 ROD; SHIFT,5TH & 6TH 1-33531-297-1 01 1 9002-
67 ROD; SHIFT,5TH & 6TH
L=321
1-33531-291-1 01 1 9002-
75 BLOCK ASM; SHIFT,REV & 7TH
(A)
1-33511-236-1 01 1 9002-
75 BLOCK ASM; SHIFT,REV & 7TH
(B)
1-33511-300-3 01 1 9002-
76 ROD; SHIFT,REV & 7TH BLOCK 1-33531-294-1 01 1 9002-
77 SLEEVE; REV & 7TH 1-33516-022-1 01 1 9002-
78 ARM; SHIFT,REV
(A)
1-33511-245-1 01 1 9002-
78 ARM; SHIFT,REV
(B)
1-33511-082-0 01 1 9002-
78 ARM; SHIFT,REV
(A)
1-33511-313-1 01 1 9002-
87 ARM; SHIFT,7TH 1-33511-275-1 01 1 9002-
88 ROD; SHIFT,REV & 7TH ARM 1-33531-285-0 01 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-

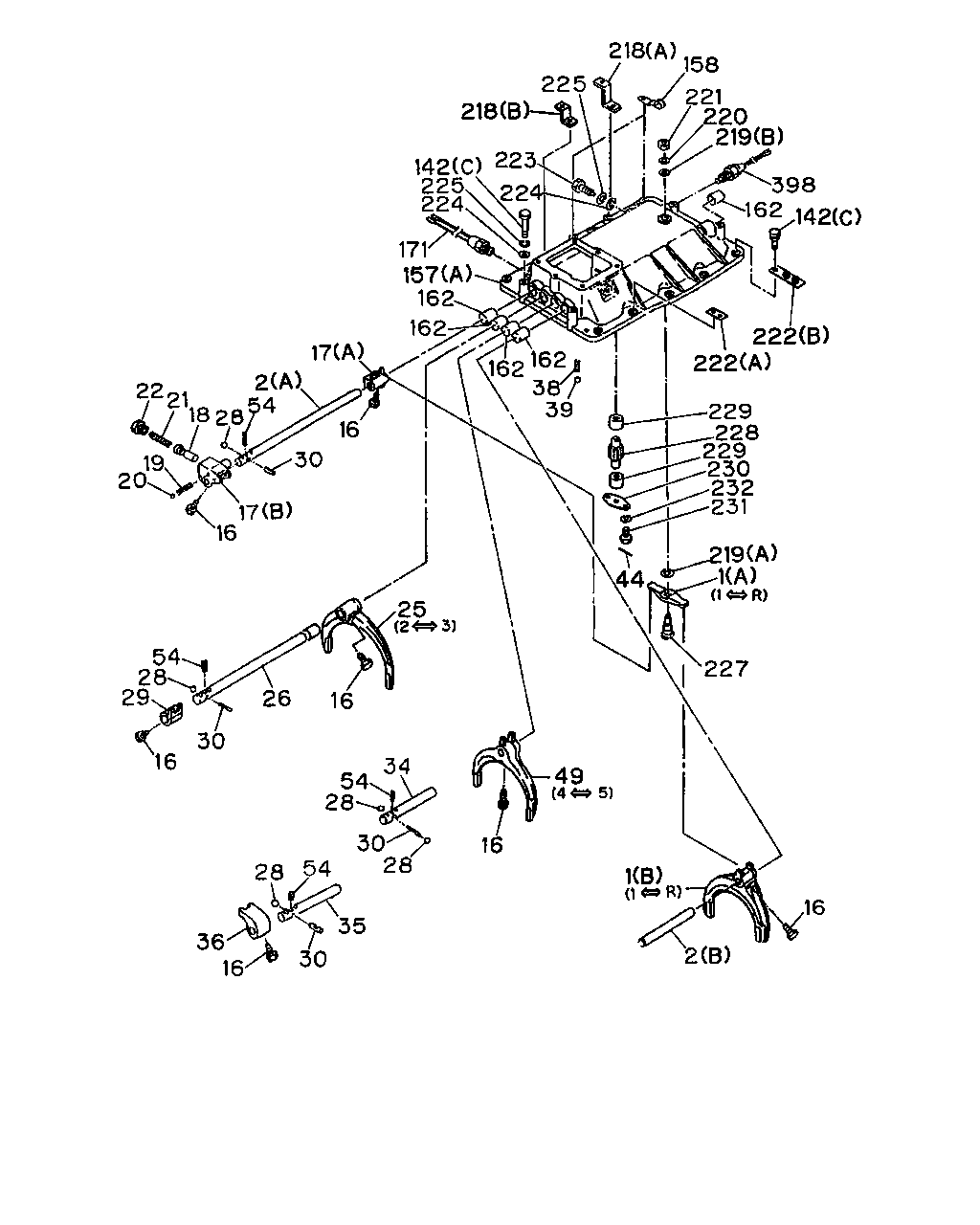

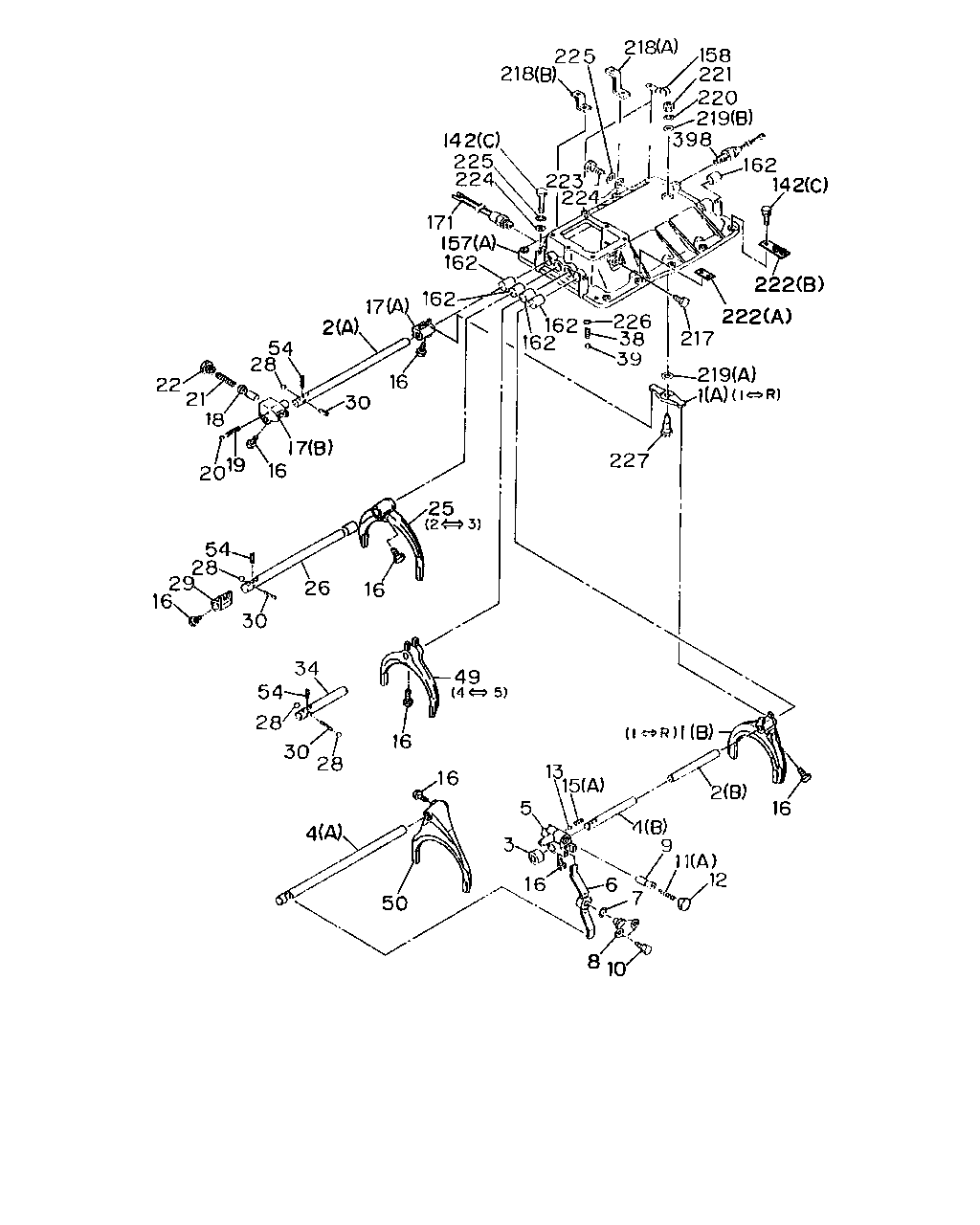

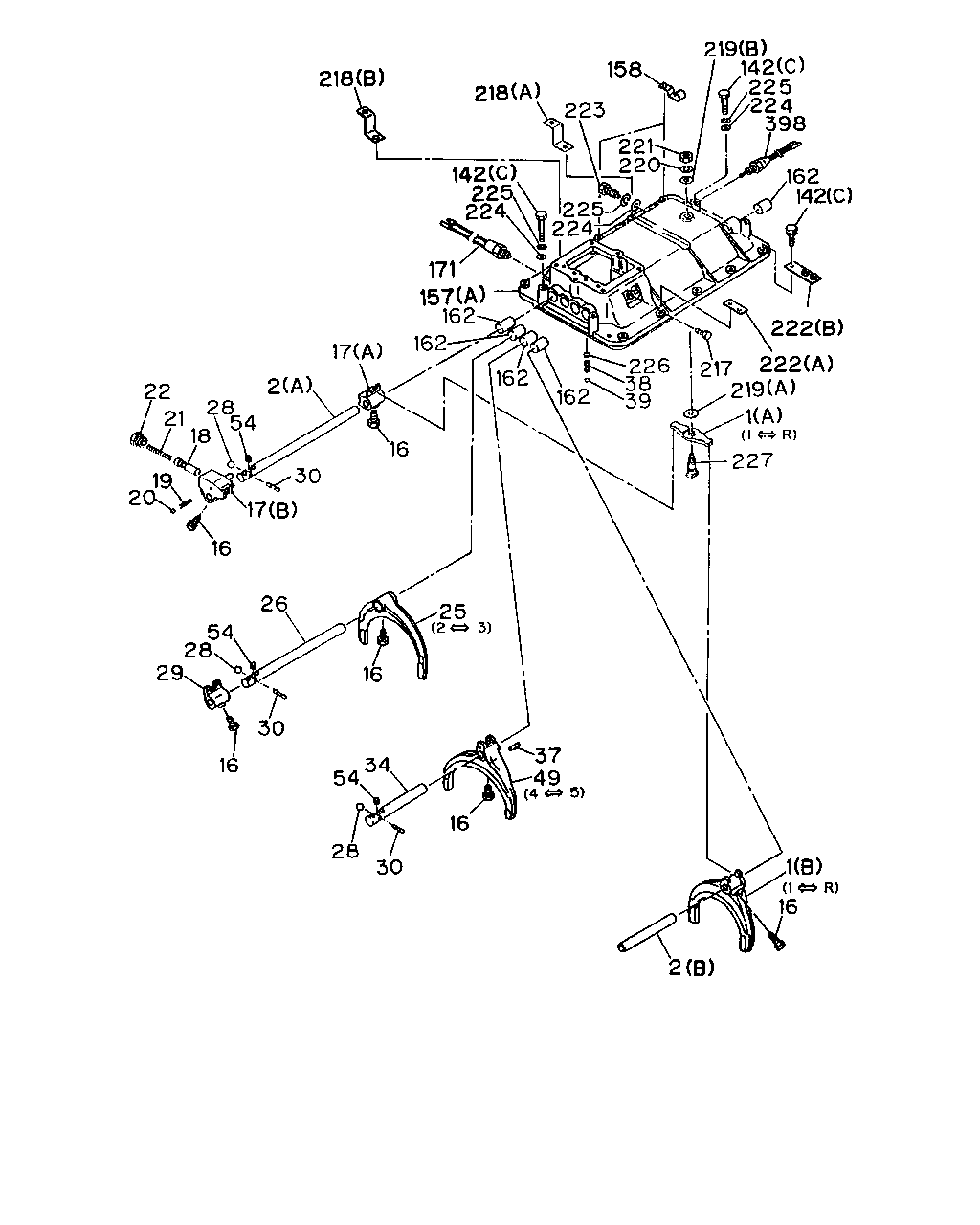

157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
173 SCREW; SET,7TH TO REV 1-09000-446-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
243 BOLT; COVER
M6X10
9-02050-610-0 01 1 9002-9005
243 BOLT; COVER
M6X10
0-20800-610-0 01 1 9006-9205
243 BOLT; COVER
M6X10 FLANGE
0-28080-610-0 01 1 9206-
244 WASHER; LK,COVER
ID=6.1
9-09150-506-0 01 1 9002-9205
245 WASHER; PL,COVER
ID=6.4 OD=14
9-09160-606-0 01 1 9002-9205
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14
9-09920-393-0 01 1 9002-9208
411 GASKET; REV LAMP SW
ALSO INCLUDED IN GASKET SET(M/T). ID=14.2
8-94462-114-0 01 1 9209-
413 BALL; BACK SW 9-00097-013-0 01 1 9002-
çizim 4475
298 289 270 296 295 292 296 292 188 168 293 187 167 181 289 142 142 290 270 274 277 19 275 276 284 280 163 282 281 130 157 285 292 291 321 320 318 325 317 315 291 292 317 322 323 319 328 327
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL

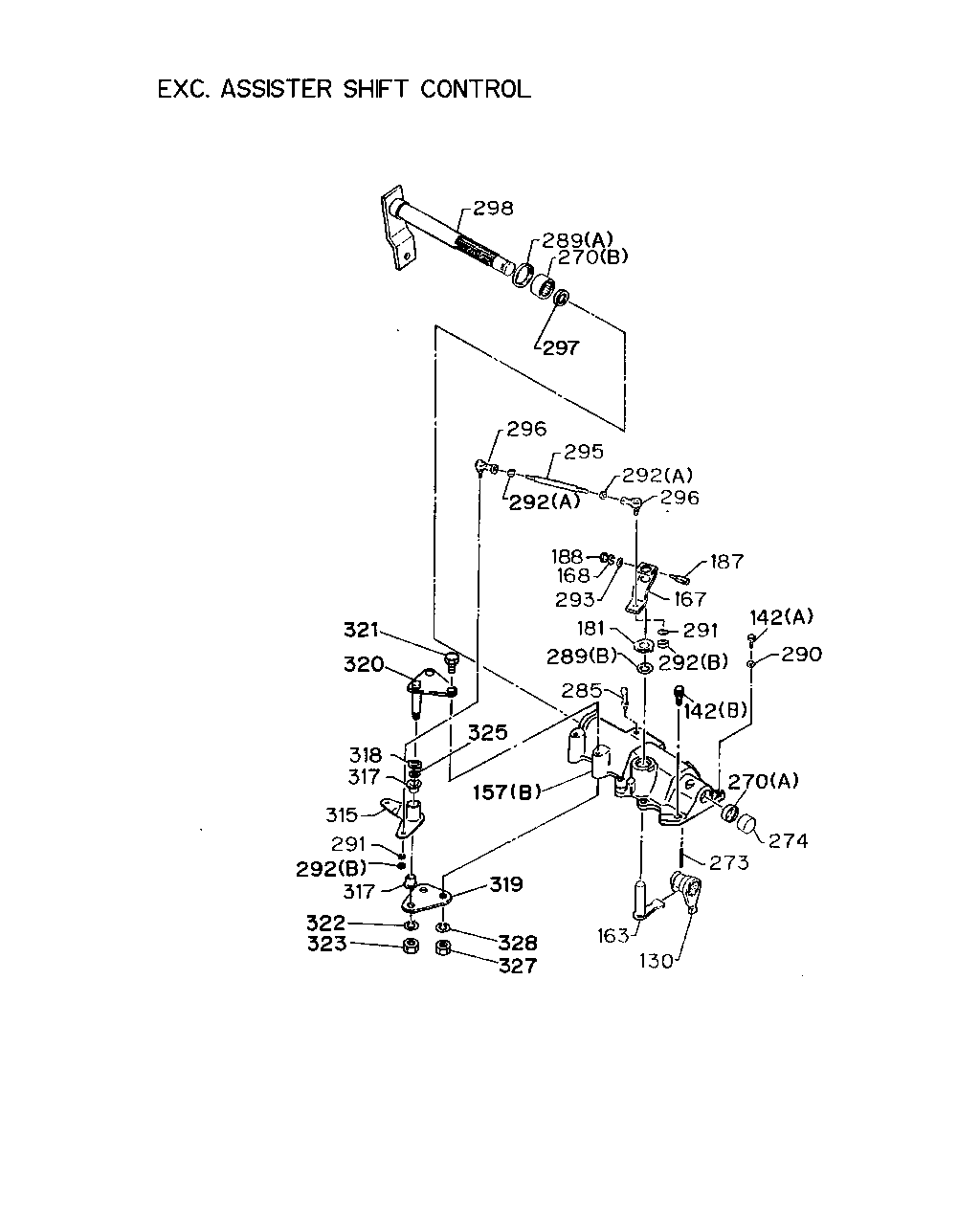

EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL

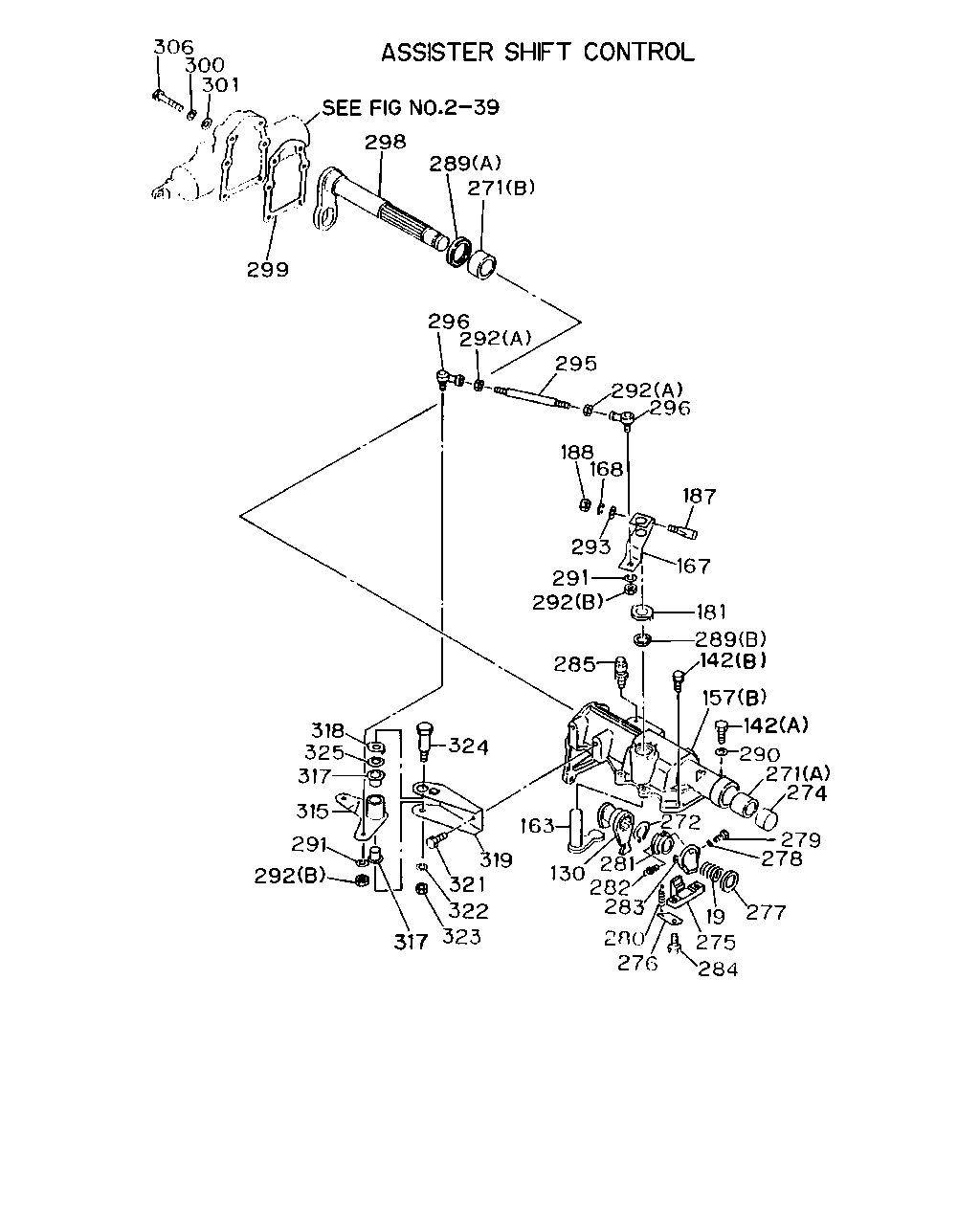

ASSISTER SHIFT CONTROL<WX8>
1-33521-114-1 01 1 9002-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-124-0 01 1 9402-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9310
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9311-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002-
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L),12PD1 C ENG(43L)
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-113-0 01 1 9211-9306
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002-
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002-
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NTN
1-09811-006-0 01 1 9002-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NSK
1-09811-057-0 01 1 9002-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (B) NTN
1-09811-260-0 01 1 9002-
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002-
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9002-9306
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9307-
275 BLOCK; OBSTRUCT,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33529-027-0 01 1 9002-
276 PLATE; SPRING RET 1-33529-010-0 01 1 9002-
277 PLATE; SPRING SEAT 1-33529-009-0 01 1 9002-
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9002-9306
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9307-
280 SPRING; COIL TENSION
EXC. ASSISTER SHIFT CONTROL<WX8>
1-09583-255-0 01 1 9002-
281 PLATE; OBSTRUCT,QUAD BOX 1-33529-030-1 01 1 9002-
282 BOLT; SPRING REAMER 1-33529-024-0 01 1 9002-
284 BOLT; REAMER,QUAD BOX 1-09040-075-1 02 1 9002-
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002-
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8
9-09110-408-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9206-9301
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302-9312
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9401-
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002-
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002-
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> L=130
1-09765-262-0 01 1 9403-
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403-
296 ROD END
L=48
1-09760-038-1 02 1 9002-
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002-9310
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9311-
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9307-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9307-
315 LEVER; SELECT 1-33651-524-0 01 1 9002-
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-
315 LEVER; SELECT 1-33651-523-0 01 1 9002-
315 LEVER; SELECT
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002-9310
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9311-
315 LEVER; SELECT
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002-
315 LEVER; SELECT
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-416-0 01 1 9002-
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-419-0 01 1 9211-9306
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002-
318 WASHER; WAVE 9-09855-315-0 01 1 9002-
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002-9310
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9311-
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-196-0 01 1 9002-
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-245-0 01 1 9211-9306
320 SHAFT; LEVER 1-33619-306-0 01 1 9002-
320 SHAFT; LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9002-
320 SHAFT; LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-134-0 01 1 9002-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005-9306
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9205
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206-9306
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9307-
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002-
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002-
325 SHIM; LEVER 1-33659-096-0 01 1 9002-
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10 FLANGE
0-91150-210-0 03 1 9002-
328 WASHER; LK,BRKT
EXC. ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 02 1 9002-9205
çizim 4568
298 289 270 297 296 295 292 296 292 187 188 168 293 181 289 285 167 291 142 290 292 142 270 274 273 163 130 321 320 325 157 318 317 315 291 292 317 322 323 319 328 327
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-114-1 01 1 9002-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-124-0 01 1 9402-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9310
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9311-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002-
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L),12PD1 C ENG(43L)
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-113-0 01 1 9211-9306
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002-
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002-
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NTN
1-09811-006-0 01 1 9002-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (A) NSK
1-09811-057-0 01 1 9002-
270 BEARING; NEEDLE,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8> (B) NTN
1-09811-260-0 01 1 9002-
273 PIN; SPR,STOPPER 1-09748-016-0 01 1 9002-
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002-
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002-
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8
9-09110-408-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9206-9301
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302-9312
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9401-
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002-
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002-
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> L=130
1-09765-262-0 01 1 9403-
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403-
296 ROD END
L=48
1-09760-038-1 02 1 9002-
297 STOPPER; SELECT 1-33537-012-0 01 1 9002-
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002-9310
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9311-
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9307-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9307-
315 LEVER; SELECT 1-33651-524-0 01 1 9002-
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-
315 LEVER; SELECT 1-33651-523-0 01 1 9002-
315 LEVER; SELECT
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002-9310
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9311-
315 LEVER; SELECT
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002-
315 LEVER; SELECT
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-416-0 01 1 9002-
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-419-0 01 1 9211-9306
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002-
318 WASHER; WAVE 9-09855-315-0 01 1 9002-
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002-9310
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9311-
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-196-0 01 1 9002-
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-245-0 01 1 9211-9306
320 SHAFT; LEVER 1-33619-306-0 01 1 9002-
320 SHAFT; LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-129-0 01 1 9002-
320 SHAFT; LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33619-134-0 01 1 9002-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005-9306
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9205
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206-9306
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9307-
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002-
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002-
325 SHIM; LEVER 1-33659-096-0 01 1 9002-
327 NUT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10 FLANGE
0-91150-210-0 03 1 9002-
328 WASHER; LK,BRKT
EXC. ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 02 1 9002-9205
çizim 4769
223 224 218 218 158 221 220 219 398 162 157 142 222 222 217 39 38 162 225 142 225 224 171 162 162 17 162 2 54 28 17 18 22 21 19 20 16 30 16 25 16 26 30 54 28 29 16 219 1 227 49 16 34 30 54 28 28 16 50 4 3 5 13 15 1 16 2 4 16 6 9 11 12 10 8 7
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002-
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002-
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011-
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002-
3 STOPPER; 6TH SHIFT ROD 9-33537-018-0 01 1 9002-
4 ROD; SHIFT,6TH
(A)
1-33531-300-0 01 1 9002-
4 ROD; SHIFT,6TH
(B)
1-33531-328-1 01 1 9002-
4 ROD; SHIFT,6TH
(A)
1-33531-310-1 01 1 9002-
5 BLOCK; SHIFT,6TH 1-33511-372-2 01 1 9002-
6 LEVER; RELAY 9-33511-402-1 01 1 9002-
6 LEVER; RELAY 1-33511-233-1 01 1 9002-
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002-
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-
9 SLEEVE; 6TH,SHIFT BLOCK 1-33516-022-1 01 1 9002-
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9203
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205
10 BOLT; SPINDLE
M14X20
1-09044-078-0 02 1 9206-
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9005-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002-9004
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9005-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9307-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 07 1 9601-
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002-
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403-
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-327-0 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9307-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9307-
50 ARM; SHIFT,6TH 1-33511-185-3 01 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
çizim 4772
218 218 223 158 219 142 225 224 398 221 220 162 142 225 224 142 225 224 171 157 162 222 222 217 219 1 227 162 162 162 226 38 39 17 16 2 54 28 22 21 18 19 20 30 17 16 26 54 28 29 16 30 16 25 34 54 28 30 16 49 37 1 16 2
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002-
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002-
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011-
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9307-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 07 1 9601-
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002-
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403-
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-327-0 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9307-
37 PIN; STOPPER ARM 9-09878-624-0 01 1 9002-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9307-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
226 SPRING; REV INHIBITOR 1-33549-072-0 03 1 9002-
226 SPRING; REV INHIBITOR 1-33549-072-0 04 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
çizim 5363
306 300 301 298 289 271 299 296 292 295 292 296 188 168 187 167 293 291 292 181 289 142 157 142 290 271 274 285 279 278 277 19 275 284 276 280 283 282 281 130 272 163 324 319 321 322 323 317 318 325 317 315 291 292
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
130 LEVER; SHIFT,INTERNAL 1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-119-0 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-114-1 01 1 9002-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-124-0 01 1 9402-
130 LEVER; SHIFT,INTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-103-1 01 1 9002-
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9002-9310
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-115-1 01 1 9311-9401
130 LEVER; SHIFT,INTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-125-0 01 1 9402-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
163 LEVER; SELECT,INTERNAL 1-33522-041-3 01 1 9002-
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9002-9210
167 LEVER; SELECT,EXTERNAL
6RB1 STD ENG(07L)
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL 1-33521-079-0 01 1 9211-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L)
1-33521-096-1 01 1 9002-9310
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
10PD1 STD ENG(40L),12PD1 C ENG(43L)
1-33521-096-1 01 1 9311-
167 LEVER; SELECT,EXTERNAL
ASSISTER SHIFT CONTROL<WX8>
1-33521-113-0 01 1 9211-9306
168 WASHER; LK,SELECT LEVER
ID=8.2
9-09150-508-0 01 1 9002-9205
181 WASHER; PL,SELECT LEVER
OD=40
1-09532-008-0 01 1 9002-
187 BOLT; SELECT LEVER
M8X42
1-33659-045-0 01 1 9002-
188 NUT; SELECT LEVER
M8
9-09110-408-0 01 1 9002-9205
188 NUT; SELECT LEVER
M8 FLANGE
0-91150-208-0 01 1 9206-9304
188 NUT; SELECT LEVER
M8 FLANGE
1-09440-049-0 01 1 9305-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (A) ID=20 OD=23
1-33549-016-0 01 1 9307-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (B) ID=28 OD=32
1-33549-104-0 01 1 9307-
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (A) ID=20 OD=23
1-33549-016-0 01 1 9002-9306
271 BUSHING; QUAD BOX
ASSISTER SHIFT CONTROL<WX8> (B) ID=28 OD=32
1-33549-104-0 01 1 9002-9306
272 RING; SNAP,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-09588-175-0 01 1 9002-9306
272 RING; SNAP,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-09588-175-0 01 1 9307-
274 COVER; SHAFT,QUAD BOX 9-33545-017-1 01 1 9002-
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9002-9306
275 BLOCK; OBSTRUCT,QUAD BOX
ASSISTER SHIFT CONTROL<WX8>
1-33529-031-1 01 1 9307-
275 BLOCK; OBSTRUCT,QUAD BOX
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33529-027-0 01 1 9002-
276 PLATE; SPRING RET 1-33529-010-0 01 1 9002-
277 PLATE; SPRING SEAT 1-33529-009-0 01 1 9002-
278 WASHER; LK,STOPPER
ASSISTER SHIFT CONTROL<WX8> ID=5.1
9-09150-505-0 01 1 9002-9111
279 BOLT; STOPPER
ASSISTER SHIFT CONTROL<WX8>
9-92050-508-0 01 1 9002-9005
279 BOLT; STOPPER
ASSISTER SHIFT CONTROL<WX8> M5X8
0-20800-508-0 01 1 9006-9306
279 BOLT; STOPPER
ASSISTER SHIFT CONTROL<WX8> M5X8
0-20800-508-0 01 1 9307-
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9002-9306
280 SPRING; COIL TENSION
ASSISTER SHIFT CONTROL<WX8>
1-09583-285-0 01 1 9307-
280 SPRING; COIL TENSION
EXC. ASSISTER SHIFT CONTROL<WX8>
1-09583-255-0 01 1 9002-
281 PLATE; OBSTRUCT,QUAD BOX 1-33529-030-1 01 1 9002-
282 BOLT; SPRING REAMER 1-33529-024-0 01 1 9002-
283 STOPPER; SHIFT SHAFT
ASSISTER SHIFT CONTROL<WX8>
1-33529-032-0 01 1 9002-9306
283 STOPPER; SHIFT SHAFT
ASSISTER SHIFT CONTROL<WX8>
1-33529-032-0 01 1 9307-
284 BOLT; REAMER,QUAD BOX 1-09040-075-1 02 1 9002-
285 BREATHER; AIR,QUAD BOX 1-33149-005-0 01 1 9002-9008
285 BREATHER; AIR,QUAD BOX 1-33149-008-0 01 1 9009-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (A) OD=41
1-09625-334-0 01 1 9002-
289 SEAL; OIL,CONT SHAFT,QUAD BOX
ALSO INCLUDED IN GASKET SET(M/T). (B) OD=30
1-09625-386-0 01 1 9002-
290 WASHER; PL,QUAD BOX
ID=10.5 OD=18
9-09160-510-0 02 1 9002-9205
291 WASHER; LK,LINK ROD
ID=8.2
9-09150-508-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8
9-09110-408-0 02 1 9002-9205
292 NUT; LINK ROD
(B) M8 FLANGE
0-91150-208-0 02 1 9206-9301
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9302-9312
292 NUT; LINK ROD
(B) M8 FLANGE
1-09440-049-0 02 1 9401-
292 NUT; LINK ROD
(A) M8
9-09111-408-0 02 1 9002-
293 WASHER; PL,TAPER BOLT
ID=8.4 OD=22
9-09160-708-0 01 1 9002-
295 ROD; LINK,RELAY LEVER 1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33652-393-0 01 1 9002-9510
295 ROD; LINK,RELAY LEVER 9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8>
9-08400-815-0 01 1 9511-
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER 1-33652-392-0 01 1 9002-9402
295 ROD; LINK,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> L=130
1-09765-262-0 01 1 9403-
295 ROD; LINK,RELAY LEVER
L=130
1-09765-262-0 01 1 9403-
296 ROD END
L=48
1-09760-038-1 02 1 9002-
298 SHAFT; SHIFT LEVER 1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-058-1 01 1 9002-
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9002-9310
298 SHAFT; SHIFT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33522-113-0 01 1 9311-
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9002-9306
298 SHAFT; SHIFT LEVER 1-33522-089-0 01 1 9307-
298 SHAFT; SHIFT LEVER
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33522-089-0 01 1 9307-
299 GASKET; QUAD BOX TO POWER ASSISTOR
ALSO INCLUDED IN GASKET SET(M/T). ASSISTER SHIFT CONTROL<WX8>
1-33542-032-0 01 1 9002-9310
299 GASKET; QUAD BOX TO POWER ASSISTOR
ALSO INCLUDED IN GASKET SET(M/T). ASSISTER SHIFT CONTROL<WX8>
1-33542-032-0 01 1 9311-9406
300 WASHER; LK,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.2
9-09150-510-0 06 1 9002-9205
301 WASHER; PL,SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> ID=10.5 OD=18
9-09160-510-0 06 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X75
1-09040-072-0 02 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X72
1-09040-095-1 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X75
0-16806-075-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X70 FLANGE
0-28181-070-0 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
9-01656-050-0 02 1 9002-9004
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X50
0-16806-050-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X45 FLANGE
0-28181-045-0 02 1 9206-9306
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X45 FLANGE
0-28181-045-0 02 1 9307-
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 02 1 9307-9406
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 04 1 9407-
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
1-09040-062-1 02 1 9002-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X82 FLANGE
1-09040-092-1 02 1 9206-9310
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X82 FLANGE
1-09040-092-1 02 1 9311-9406
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
9-01656-085-0 02 1 9002-9004
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X85
0-16806-085-0 02 1 9005-9205
306 BOLT; SHIFT ASSISTOR
ASSISTER SHIFT CONTROL<WX8> M10X80 FLANGE
0-28181-080-0 02 1 9206-9306
315 LEVER; SELECT 1-33651-524-0 01 1 9002-
315 LEVER; SELECT
EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-523-0 01 1 9002-
315 LEVER; SELECT 1-33651-523-0 01 1 9002-
315 LEVER; SELECT
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9002-9310
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-513-0 01 1 9311-
315 LEVER; SELECT
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-417-0 01 1 9002-
315 LEVER; SELECT
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33651-416-0 01 1 9002-
315 LEVER; SELECT
ASSISTER SHIFT CONTROL<WX8>
1-33651-419-0 01 1 9211-9306
317 BUSHING; LEVER
ID=16 OD=18 H=16
1-09503-151-0 02 1 9002-
318 WASHER; WAVE 9-09855-315-0 01 1 9002-
319 BRACKET; SELECT LEVER 1-33657-454-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-190-0 01 1 9002-
319 BRACKET; SELECT LEVER
10PD1 STD ENG(40L) ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9002-9310
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-447-0 01 1 9311-
319 BRACKET; SELECT LEVER
6RB1 STD ENG(07L) EXC. ASSISTER SHIFT CONTROL<WX8>
1-33657-196-0 01 1 9002-
319 BRACKET; SELECT LEVER
ASSISTER SHIFT CONTROL<WX8>
1-33657-245-0 01 1 9211-9306
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
9-01056-080-0 02 1 9002-9004
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9005-9306
321 BOLT; BRKT,RELAY LEVER
M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
EXC. ASSISTER SHIFT CONTROL<WX8> M10X80
0-10806-080-0 02 1 9307-
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9205
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9206-9306
321 BOLT; BRKT,RELAY LEVER
ASSISTER SHIFT CONTROL<WX8> M10X22 FLANGE
0-28181-022-0 02 1 9307-
322 WASHER; LK
ID=10.2
9-09150-510-0 01 1 9002-
323 NUT; LK,SELECT LEVER
M10
9-09110-410-0 01 1 9002-
324 BOLT; SHAFT
ASSISTER SHIFT CONTROL<WX8> L=61
1-33619-126-2 01 1 9002-9306
324 BOLT; SHAFT
ASSISTER SHIFT CONTROL<WX8> L=61
1-33619-126-2 01 1 9307-
325 SHIM; LEVER 1-33659-096-0 01 1 9002-
çizim 6263
218 225 218 158 221 220 219 398 162 142 142 225 224 223 224 171 157 162 222 222 217 219 1 226 38 39 162 162 162 17 2 54 28 22 21 18 20 19 16 17 30 16 227 25 16 26 30 54 28 29 16 49 16 34 54 28 30 28 16 4 50 1 2 16 15 13 5 3 16 4 9 11 12 6 7 8 10
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002-
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002-
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011-
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002-
3 STOPPER; 6TH SHIFT ROD 9-33537-018-0 01 1 9002-
4 ROD; SHIFT,6TH
(A)
1-33531-300-0 01 1 9002-
4 ROD; SHIFT,6TH
(B)
1-33531-328-1 01 1 9002-
4 ROD; SHIFT,6TH
(A)
1-33531-310-1 01 1 9002-
5 BLOCK; SHIFT,6TH 1-33511-372-2 01 1 9002-
6 LEVER; RELAY 9-33511-402-1 01 1 9002-
6 LEVER; RELAY 1-33511-233-1 01 1 9002-
7 GASKET; SPINDLE
ALSO INCLUDED IN GASKET SET(M/T). ID=24.4 ID=24.4
1-09623-183-0 01 1 9002-
8 SPINDLE; REV & 7TH 1-33519-008-1 01 1 9002-
9 SLEEVE; 6TH,SHIFT BLOCK 1-33516-022-1 01 1 9002-
10 BOLT; SPINDLE
M10X25 W/LK WASHER
0-50051-025-0 02 1 9002-9203
10 BOLT; SPINDLE
M10X22
1-09033-005-0 02 1 9204-9205
10 BOLT; SPINDLE
M14X20
1-09044-078-0 02 1 9206-
11 SPRING; RETURN,SHIFT SLEEVE
(A)
9-09941-160-0 01 1 9002-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-420-0 01 1 9002-9004
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9005-
11 SPRING; RETURN,SHIFT SLEEVE
(B)
1-09580-444-0 01 1 9002-9004
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
12 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
13 BALL; LK,SHIFT SLEEVE 9-00097-509-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(A)
9-09941-007-0 01 1 9002-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-438-0 01 1 9005-
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9002-9004
15 SPRING; LK,SHIFT SLEEVE
(B)
1-09580-436-0 01 1 9005-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9307-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 07 1 9601-
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002-
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403-
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-327-0 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9307-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9307-
50 ARM; SHIFT,6TH 1-33511-185-3 01 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
217 SCREW; SET,6TH SHIFT BLOCK
M8X12.5
9-09814-533-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
226 SPRING; REV INHIBITOR 1-33549-072-0 03 1 9002-
226 SPRING; REV INHIBITOR 1-33549-072-0 04 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
çizim 6707
218 225 218 158 221 220 219 398 142 162 223 224 142 225 224 171 157 162 162 162 162 38 39 222 222 229 228 229 230 232 231 219 1 44 227 17 2 54 28 18 21 22 19 20 16 30 17 16 25 16 26 30 16 54 28 29 34 54 28 30 28 54 28 36 16 30 35 16 49 1 2 16
BalonParca AdiParca NoAdetTipApplied Date A B C D E F G
1 ARM; SHIFT,1ST & REV
(B)
1-33511-166-2 01 1 9002-
1 ARM; SHIFT,1ST & REV
(A)
1-33511-082-0 01 1 9002-
1 ARM; SHIFT,1ST & REV
(B)
1-33511-175-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-324-0 01 1 9002-9010
2 ROD; SHIFT,1ST & REV
(A)
1-33531-351-0 01 1 9011-
2 ROD; SHIFT,1ST & REV
(B)
1-33531-298-1 01 1 9002-
2 ROD; SHIFT,1ST & REV
(A)
1-33531-347-1 01 1 9002-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 06 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 06 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 06 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 3-HOLE
1-09052-025-0 08 1 9002-9107
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 08 1 9108-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 08 1 9601-
16 BOLT; SHIFT ARM & BLOCK SET
M12X20 NO-HOLE
1-09052-032-1 07 1 9307-9512
16 BOLT; SHIFT ARM & BLOCK SET
M12X20
1-09052-039-0 07 1 9601-
17 BLOCK; SHIFT,1ST & REV
(A)
1-33511-038-2 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-371-1 01 1 9002-
17 BLOCK; SHIFT,1ST & REV
(B)
1-33511-298-3 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-034-1 01 1 9002-
18 SLEEVE; 1ST & REV,SHIFT BLOCK 1-33516-022-1 01 1 9002-
19 SPRING; COIL COMP 1-09580-438-0 01 1 9002-
19 SPRING; COIL COMP 1-09580-431-0 01 1 9002-9205
19 SPRING; COIL COMP 1-09580-519-0 01 1 9206-
20 BALL; DETENT SLEEVE 9-00097-509-0 01 1 9002-
21 SPRING; COIL COMP SLEEVE 1-09580-444-0 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-003-1 01 1 9002-
22 CAP; RETURN SPR,SHIFT BLOCK 1-33516-027-0 01 1 9002-
25 ARM; SHIFT,2ND & 3RD 1-33511-187-1 01 1 9002-9402
25 ARM; SHIFT,2ND & 3RD 1-33511-481-0 01 1 9403-
25 ARM; SHIFT,2ND & 3RD 1-33511-184-1 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-325-0 01 1 9002-
26 ROD; SHIFT,2ND & 3RD 1-33531-330-1 01 1 9002-
28 BALL; INTER LK 9-00097-501-0 03 1 9002-
28 BALL; INTER LK 9-00097-501-0 04 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-364-1 01 1 9002-
29 BLOCK; SHIFT,2ND & 3RD 1-33511-376-1 01 1 9002-
30 PIN; INTER LK 9-33534-003-0 02 1 9002-
30 PIN; INTER LK 9-33534-003-0 03 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-327-0 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-331-1 01 1 9002-
34 ROD; SHIFT,4TH & 5TH ARM 1-33531-321-1 01 1 9307-
35 ROD; SHIFT,4TH & 5TH BLOCK 1-33531-332-1 01 1 9307-
36 BLOCK; SHIFT,4TH & 5TH 1-33511-367-1 01 1 9307-
38 SPRING; DETENT 1-09580-379-0 03 1 9002-
38 SPRING; DETENT 1-09580-379-0 04 1 9002-
39 BALL; DETENT 1-09843-012-0 03 1 9002-
39 BALL; DETENT 1-09843-012-0 04 1 9002-
44 WIRE; LK
L=200
9-08351-020-0 01 1 9505-
49 ARM; SHIFT,4TH & 5TH 1-33511-365-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-368-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-369-1 01 1 9002-
49 ARM; SHIFT,4TH & 5TH 1-33511-194-1 01 1 9307-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 02 1 9002-
54 PIN; SPR,SHIFT BLOCK 1-09748-014-0 03 1 9002-
142 BOLT; QUAD BOX
(C) M10X50
9-01656-050-0 01 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X50
0-16806-050-0 01 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X45 FLANGE
0-28181-045-0 01 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X60
9-01656-060-0 03 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16806-060-0 03 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 03 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 09 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 09 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X20,M10X33 L=60
1-09029-050-0 01 1 9002-9205
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 01 1 9206-9306
142 BOLT; QUAD BOX
(A) M10X35
1-09040-064-1 02 1 9002-9205
142 BOLT; QUAD BOX
(A) M10X28 FLANGE REAMER
1-09040-089-0 02 1 9206-
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 02 1 9307-
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 10 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 11 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 04 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X45 L=75
1-09049-015-0 01 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 01 1 9307-
142 BOLT; QUAD BOX
(B) M10X35 W/LK WASHER
9-01991-035-0 04 1 9002-9002
142 BOLT; QUAD BOX
(B) M10X35 W/LK&PL WASHER
0-50151-035-0 04 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X60
9-01651-060-0 04 1 9002-9004
142 BOLT; QUAD BOX
(C) M10X60
0-16811-060-0 04 1 9005-9205
142 BOLT; QUAD BOX
(C) M10X55 FLANGE
8-94399-863-1 04 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X32 W/LK WASHER
9-01991-032-0 11 1 9002-9002
142 BOLT; QUAD BOX
(C) M10X32 W/LK&PL WASHER
0-50151-032-0 11 1 9003-9205
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 15 1 9206-9306
142 BOLT; QUAD BOX
(C) M10X28 FLANGE
0-28181-028-0 13 1 9307-
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-0 03 1 9307-9406
142 BOLT; QUAD BOX
(C) M10X20,M10X26 L=56
1-09049-014-1 03 1 9407-
142 BOLT; QUAD BOX
(C) M10X20,M10X55 L=85
1-09049-016-0 02 1 9307-
157 BOX; QUAD,TRANS
(A)
1-33541-345-2 01 1 9002-
157 BOX; QUAD,TRANS
(B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-256-2 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-269-3 01 1 9002-9207
157 BOX; QUAD,TRANS
(A)
1-33541-415-0 01 1 9208-
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-375-1 01 1 9002-9010
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-0 01 1 9011-9310
157 BOX; QUAD,TRANS
ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-388-1 01 1 9311-
157 BOX; QUAD,TRANS
(A)
1-33541-320-3 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-404-0 01 1 9109-
157 BOX; QUAD,TRANS
EXC. ASSISTER SHIFT CONTROL<WX8> (B)
1-33541-393-1 01 1 9002-
157 BOX; QUAD,TRANS
(A)
1-33541-319-8 01 1 9002-9108
157 BOX; QUAD,TRANS
(A)
1-33541-399-0 01 1 9109-
157 BOX; QUAD,TRANS
(A)
1-33541-417-0 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 02 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 02 1 9307-
158 CLIP; HARNESS
L=36
8-94224-891-1 01 1 9307-
158 CLIP; HARNESS
ID=6
9-09917-391-0 01 1 9002-9306
158 CLIP; HARNESS
L=36
8-94224-891-1 03 1 9307-
162 COVER; SHIFT ROD,QUAD BOX
OD=24 L=31
9-33545-011-1 05 1 9002-
171 SWITCH; NEUTRAL 1-82440-044-2 01 1 9002-9009
171 SWITCH; NEUTRAL 1-82440-067-1 01 1 9010-9306
171 SWITCH; NEUTRAL 1-82440-081-2 01 1 9307-9509
171 SWITCH; NEUTRAL 1-82440-101-0 01 1 9510-
218 BRACKET; HARNESS CLIP,QUAD BOX
(B)
1-82699-425-0 01 1 9307-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 01 1 9002-
218 BRACKET; HARNESS CLIP,QUAD BOX
(A)
1-47475-689-0 02 1 9002-
219 WASHER; PL,SPINDLE
(B) ID=12.5 OD=26
9-09164-612-0 01 1 9002-9205
219 WASHER; PL,SPINDLE
(A) ID=16.5
9-09857-042-0 01 1 9002-
220 WASHER; LK,SPINDLE
ID=12.2
9-09150-512-0 01 1 9002-9205
221 NUT; SPINDLE
M12
9-99110-412-0 01 1 9002-9205
221 NUT; SPINDLE
M12 FLANGE
0-91150-212-0 01 1 9206-
222 BRACKET; CLIP
(B)
1-47476-932-0 01 1 9307-
222 BRACKET; CLIP
L=65
1-47476-513-0 01 1 9002-9306
222 BRACKET; CLIP
(A) L=65
1-47476-513-0 01 1 9002-
222 BRACKET; CLIP
L=65
1-47476-513-0 02 1 9307-
223 SCREW; SET,QUAD BOX
M14X45
9-09816-057-1 01 1 9002-
224 WASHER; PL,QUAD BOX
ID=10.5
9-09164-510-0 05 1 9002-9205
224 WASHER; PL,QUAD BOX
ID=15
9-09160-514-0 01 1 9002-
225 WASHER; LK,QUAD BOX
ID=10.2
9-09150-510-0 07 1 9002-9205
225 WASHER; LK,QUAD BOX
ID=14.2
9-09150-514-0 01 1 9002-
227 SPINDLE; 1ST & REV 1-33519-012-0 01 1 9002-
228 PINION; 4TH & 5TH SHIFT 1-33539-019-0 01 1 9307-
229 BEARING; NEEDLE,PINION 1-09811-202-0 02 1 9307-
230 COVER; BRG,PINION 1-33539-018-0 01 1 9307-
231 BOLT; BRG COVER,PINION
M8X20
1-09050-005-1 02 1 9307-
232 WASHER; LK,BRG COVER
ID=8.2
9-09150-508-0 02 1 9307-
398 SWITCH; REV LAMP 1-82440-054-0 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-082-0 01 1 9307-
398 SWITCH; REV LAMP 1-82440-050-1 01 1 9002-9306
398 SWITCH; REV LAMP 1-82440-083-2 01 1 9307-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
