Isuzu WW
▶
TRUCKS
▶
CXZ
▶
11020 - CXZ AUSTRALIA
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#32136) — 63 parça
◀

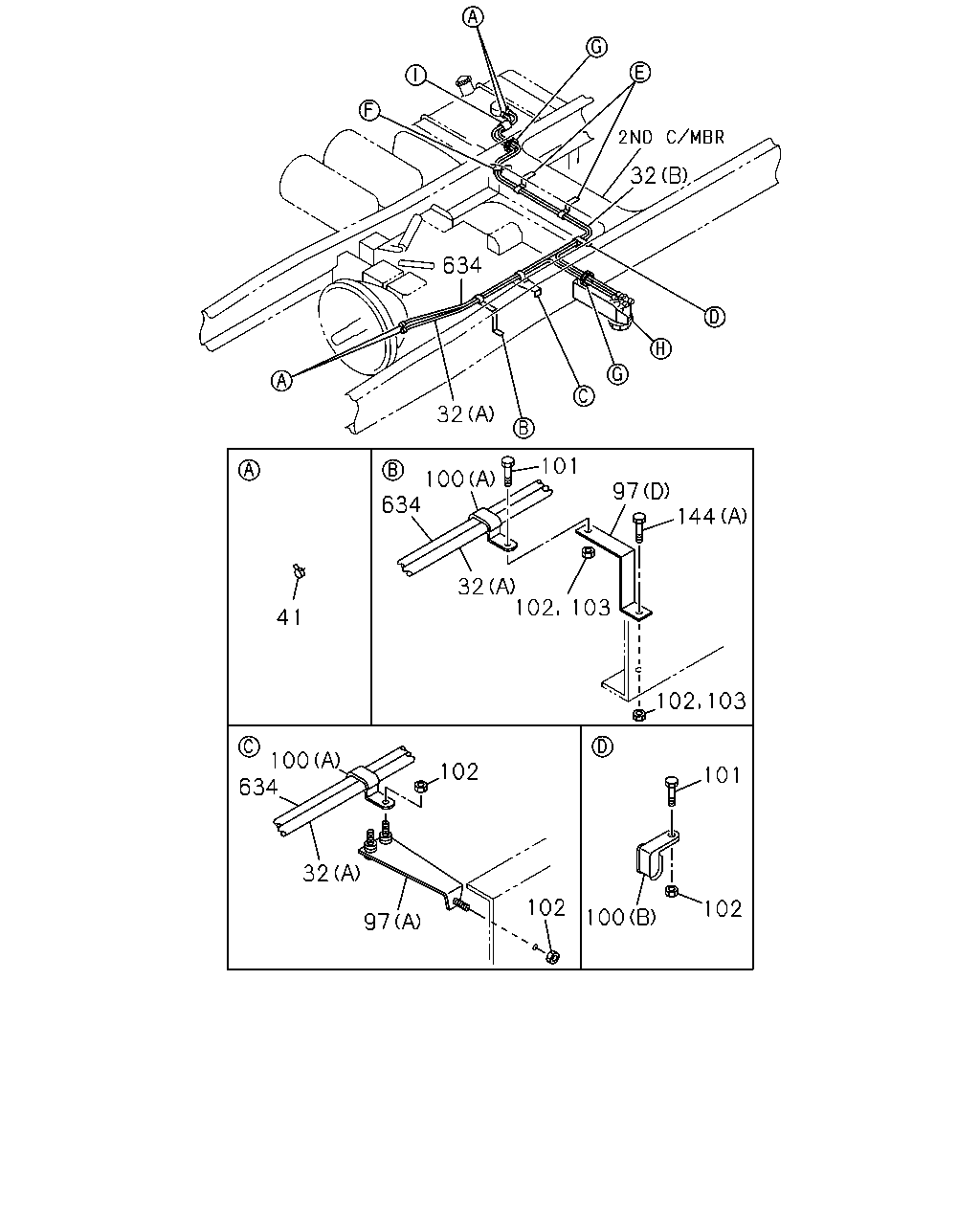

[141A] FIXING;FUEL PIPE NO.1 (19 parça)
[141A] FIXING;FUEL PIPE NO.2 (27 parça)

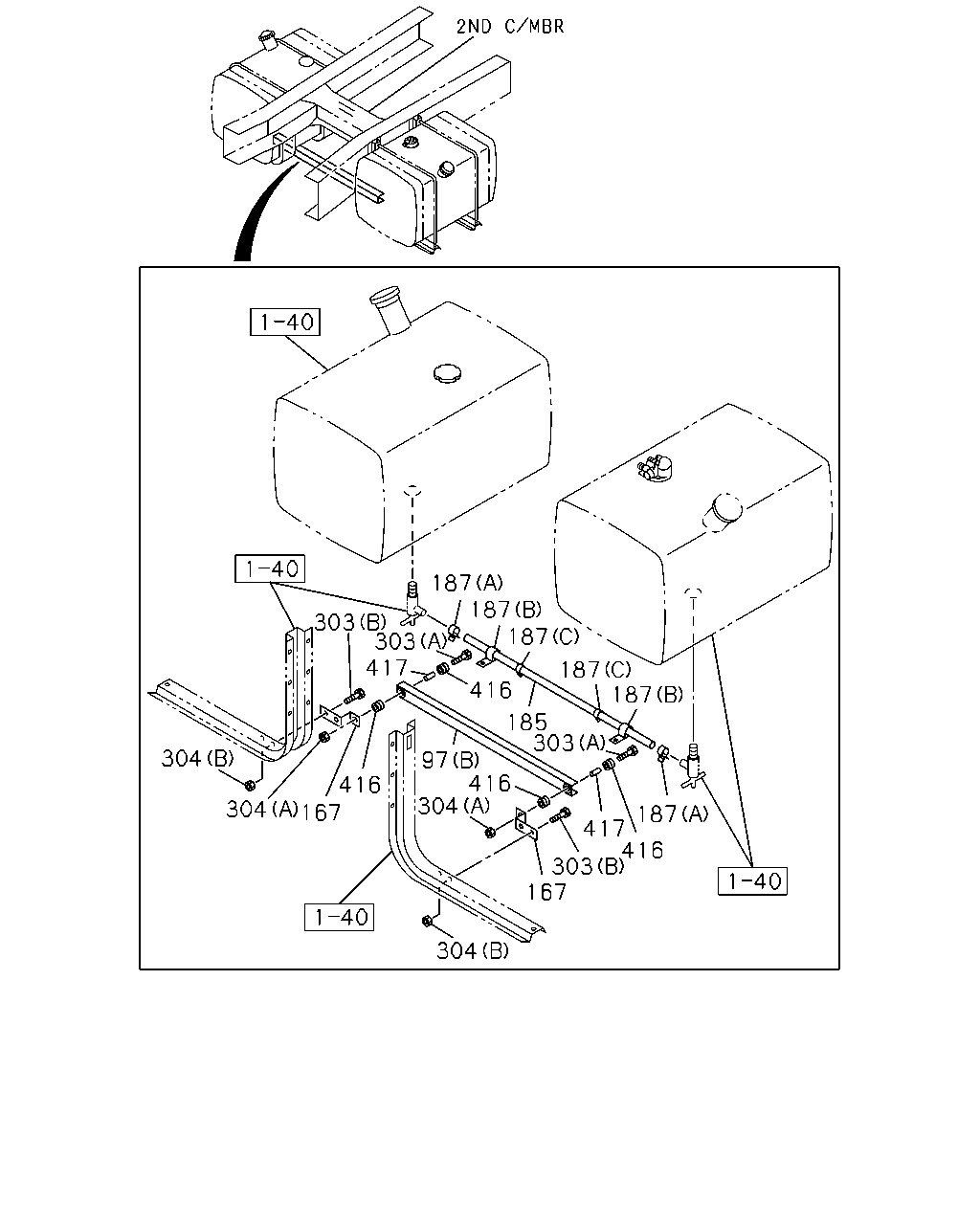

[141A] FUEL TANK 400L+400L (17 parça)
▶
32
634
32
634
100
101
32
97
144
102
103
102
103
41
101
100
102
102
97
32
102
100
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=1200 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1800 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
41
CLIP; FUEL PIPE,FUEL TANK
ID=14
1-09704-102-0
06
1
0603-
97
BRACKET; CLIP
FUEL TANK 400L+400L<NAR> (B)
1-53461-494-1
01
1
0603-
97
BRACKET; CLIP
(A)
1-47471-045-0
01
1
0603-
97
BRACKET; CLIP
(C) L=100
1-47477-620-1
02
1
0603-
97
BRACKET; CLIP
(D)
1-47479-248-0
01
1
0603-
100
CLIP; FUEL PIPE
(A) ID=14X29 H=15 L=20
1-09700-744-0
05
1
0603-
100
CLIP; FUEL PIPE
(B)
1-09701-299-0
01
1
0603-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
05
1
0603-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
04
1
0603-0603
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
04
1
0603-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
06
1
0603-0603
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
06
1
0603-
103
NUT; BRKT
M8 FLANGE
0-91150-108-0
03
1
0603-0603
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
03
1
0603-
144
BOLT; CLIP,FUEL PIPE,C/MBR
(A) M8X30 FLANGE
0-28650-830-0
01
1
0603-
144
BOLT; CLIP,FUEL PIPE,C/MBR
(B) M8X35 FLANGE
0-28650-835-0
02
1
0603-
634
HOSE; RUBBER RETURN
L=2300 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
144
102
101
101
102
102
97
100
32
634
634
32
100
32
229
95
41
32
41
229
228
228
227
289
289
38
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=1200 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1800 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
01
1
0603-
41
CLIP; FUEL PIPE,FUEL TANK
ID=14
1-09704-102-0
06
1
0603-
95
BUSHING; PIPE,FUEL TANK
ID=28 OD=35 T=25
1-09332-011-1
02
1
0603-
97
BRACKET; CLIP
FUEL TANK 400L+400L<NAR> (B)
1-53461-494-1
01
1
0603-
97
BRACKET; CLIP
(A)
1-47471-045-0
01
1
0603-
97
BRACKET; CLIP
(C) L=100
1-47477-620-1
02
1
0603-
97
BRACKET; CLIP
(D)
1-47479-248-0
01
1
0603-
100
CLIP; FUEL PIPE
(A) ID=14X29 H=15 L=20
1-09700-744-0
05
1
0603-
100
CLIP; FUEL PIPE
(B)
1-09701-299-0
01
1
0603-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
05
1
0603-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
04
1
0603-0603
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
04
1
0603-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
06
1
0603-0603
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
06
1
0603-
144
BOLT; CLIP,FUEL PIPE,C/MBR
(A) M8X30 FLANGE
0-28650-830-0
01
1
0603-
144
BOLT; CLIP,FUEL PIPE,C/MBR
(B) M8X35 FLANGE
0-28650-835-0
02
1
0603-
227
BRACKET; FUEL SEDIMENTER
1-22518-168-2
01
1
0603-
228
BOLT; BRKT,SEDIMENTER
(B) M10X30 FLANGE
0-28651-030-0
02
1
0603-
228
BOLT; BRKT,SEDIMENTER
(A) M10X35 FLANGE
0-28651-035-0
02
1
0603-
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91150-210-0
02
1
0603-0603
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91150-210-0
02
1
0603-0603
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91180-210-0
02
1
0603-
229
NUT; BRKT,FUEL FILTER
M10 FLANGE
0-91180-210-0
02
1
0603-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
02
1
0603-
634
HOSE; RUBBER RETURN
L=2300 SERVICED BY L=3000
0-01260-300-0
01
1
0603-
187
187
187
303
303
417
187
187
416
185
303
304
97
416
304
416
167
304
187
417
416
303
167
304
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
97
BRACKET; CLIP
FUEL TANK 400L+400L<NAR> (B)
1-53461-494-1
01
1
0603-
97
BRACKET; CLIP
(A)
1-47471-045-0
01
1
0603-
97
BRACKET; CLIP
(C) L=100
1-47477-620-1
02
1
0603-
97
BRACKET; CLIP
(D)
1-47479-248-0
01
1
0603-
167
BRACKET
FUEL TANK 400L+400L<NAR>
1-47478-031-0
02
1
0603-
185
PIPE; FUEL TANK TO TANK
FUEL TANK 400L+400L<NAR> L=1800 SERVICED BY L=3000
0-01262-300-0
01
1
0603-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 400L+400L<NAR> (A) ID=19
8-94238-569-0
02
1
0603-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 400L+400L<NAR> (B) ID=19 H=25 L=25
9-09917-035-0
02
1
0603-
187
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 400L+400L<NAR> (C) ID=22 L=52
9-09917-431-0
02
1
0603-
303
BOLT; BRKT
FUEL TANK 400L+400L<NAR> (A) M10X50 FLANGE
0-28051-050-0
02
1
0603-
303
BOLT; BRKT
FUEL TANK 400L+400L<NAR> (B) M8X25 FLANGE
0-28650-825-0
04
1
0603-
304
NUT; BRKT
FUEL TANK 400L+400L<NAR> (B) M8 FLANGE
0-91150-108-0
04
1
0603-0603
304
NUT; BRKT
FUEL TANK 400L+400L<NAR> (B) M8 FLANGE
0-91180-108-0
04
1
0603-
304
NUT; BRKT
FUEL TANK 400L+400L<NAR> (A) M10 FLANGE
0-91150-210-0
02
1
0603-0603
304
NUT; BRKT
FUEL TANK 400L+400L<NAR> (A) M10 FLANGE
0-91180-210-0
02
1
0603-
416
RUBBER; SUPPORT
FUEL TANK 400L+400L<NAR> OD=40
1-22159-094-0
04
1
0603-
417
TUBE; DISTANCE,BRKT
FUEL TANK 400L+400L<NAR> L=22
9-22159-024-0
02
1
0603-
