Isuzu WW
▶
TRUCKS
▶
CYJ
▶
11006 - CYJ NEW ZEALAND
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#32042) — 31 parça
◀

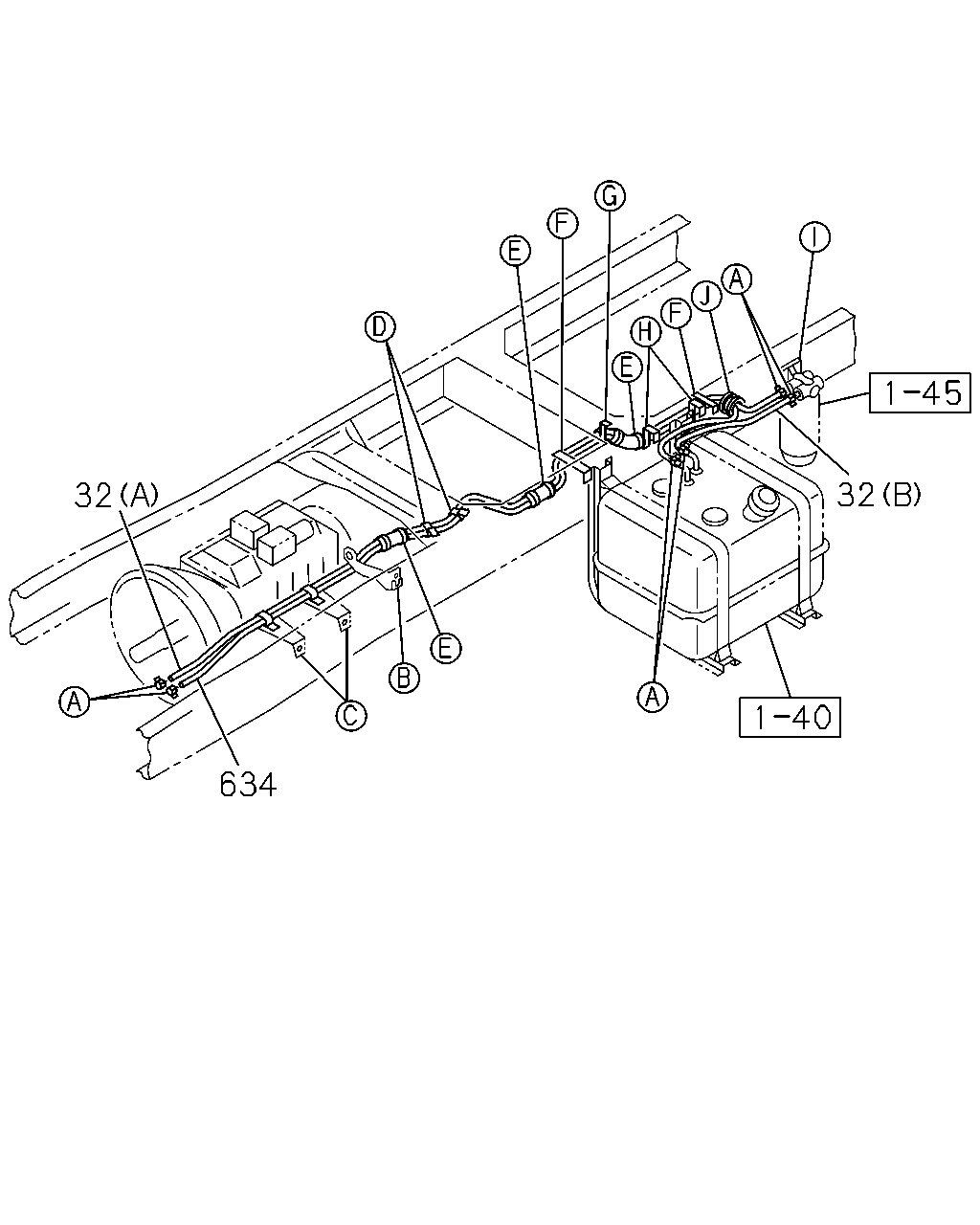

[141A] PIPING (3 parça)

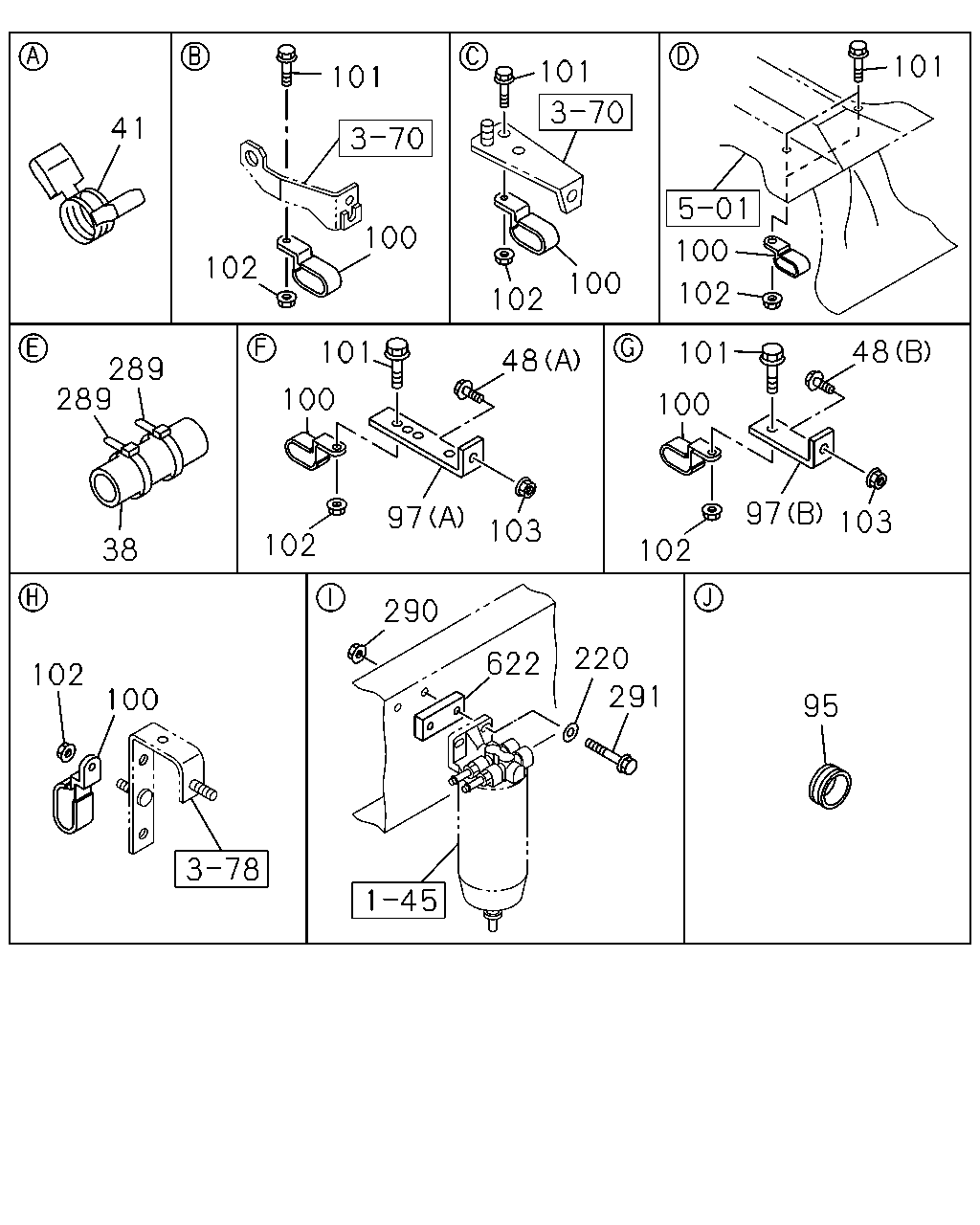

[141A] FIXING;BRACKET AND CLIP (28 parça)
▶
32
32
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=900 SERVICED BY L=3000
0-01260-300-0
01
1
0507-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3750 SERVICED BY L=5350
0-01262-535-0
01
1
0507-
634
HOSE; RUBBER RETURN
L=3250 SERVICED BY L=8000
0-01260-800-0
01
1
0507-
101
101
101
41
100
100
102
100
102
102
48
101
101
48
289
289
100
100
97
97
103
103
102
38
102
290
220
622
102
291
100
95
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
03
1
0507-
41
CLIP; FUEL PIPE,FUEL TANK
ID=14
1-09704-102-0
04
1
0507-
41
CLIP; FUEL PIPE,FUEL TANK
ID=19
8-94238-569-0
02
1
0507-
48
BOLT; BRKT
(B) M8X25 FLANGE
0-28680-825-0
01
1
0507-0512
48
BOLT; BRKT
(B) M8X25 FLANGE
0-28650-825-0
01
1
0601-
48
BOLT; BRKT
(A) M8X35 FLANGE
0-28680-835-0
02
1
0507-0512
48
BOLT; BRKT
(A) M8X35 FLANGE
0-28650-835-0
02
1
0601-
95
BUSHING; PIPE,FUEL TANK
ID=32 OD=40 T=23
1-09332-112-0
01
1
0507-
97
BRACKET; CLIP
(B) L=55
1-47475-304-0
01
1
0507-
97
BRACKET; CLIP
(A)
1-82698-358-0
02
1
0507-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
09
1
0507-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28680-820-0
06
1
0507-0512
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
06
1
0601-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28680-825-0
02
1
0507-0512
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
0601-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91150-108-0
09
1
0507-0602
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
09
1
0603-
103
NUT; BRKT
M8 FLANGE
0-91150-108-0
03
1
0507-0602
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
03
1
0603-
220
WASHER; PL
ID=10.5 OD=26
9-09164-710-0
02
1
0507-0605
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
02
1
0606-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
06
1
0507-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91150-210-0
02
1
0507-0602
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
0603-
291
BOLT; FILER TO BRKT
M10X60 FLANGE
0-28081-060-0
02
1
0507-0512
291
BOLT; FILER TO BRKT
M10X60 FLANGE
0-28051-060-0
02
1
0601-
622
SPACER; BRKT
1-53168-492-0
01
1
0507-0909
622
SPACER; BRKT
8-98124-944-0
01
1
0910-
