Isuzu WW
▶
TRUCKS
▶
FRR
▶
10889 - FRR(34) RHD
▶
3 - Brakes, Brake System
▶
3-70 - BRAKE PIPING; AIR,AIR MASTER
▶
3-70 — BRAKE PIPING; AIR,AIR MASTER
(#31574) — 77 parça
◀
[370A] CAB SIDE NO.2 (6 parça)
[370A] FRAME SIDE NO.3 (11 parça)
[370A] REAR AXLE SIDE (2 parça)
[370A] CAB SIDE NO.1 (24 parça)
[370A] FRAME SIDE NO.2 (15 parça)
[370A] FRAME SIDE NO.1 (19 parça)
▶
307
230
230
307
437
374
230
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
230
PIPE; AIR,UNION TO UNION
(A) PRIMARY
1-49122-777-0
01
1
0107-
230
PIPE; AIR,UNION TO UNION
(B) SECONDARY
1-49122-778-0
01
1
0107-
307
PIPE; AIR,FLEX HOSE TO BRK VLV
L=421
1-49121-486-0
01
1
0107-
374
CONNECTOR
1-09656-754-0
01
1
0107-
437
WASHER; PL,CONNECTOR
ID=17
9-09160-516-0
01
1
0107-0605
437
WASHER; PL,CONNECTOR
ID=17 OD=30
0-91610-516-0
01
1
0606-
244
67
243
202
229
68
242
242
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
67
JOINT; AIR PIPE
M16 L=74
9-09233-310-1
01
1
0107-0607
67
JOINT; AIR PIPE
M16 L=74
0-92123-310-0
01
1
0608-
68
NUT; JOINT
M16
9-99111-416-0
01
1
0107-0512
68
NUT; JOINT
M16
0-91111-516-0
01
1
0601-
202
ADAPTER
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0107-
229
ADAPTER; NYLON TUBE
DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0107-
242
PIPE; AIR,AIR TANK TO UNION
(B)
1-49118-369-0
01
1
0107-
242
PIPE; AIR,AIR TANK TO UNION
(A)
1-49118-536-0
01
1
0107-
243
UNION; AIR PIPE
M12 3WAY
9-09228-906-1
01
1
0107-0607
243
UNION; AIR PIPE
M12 3WAY
0-92138-906-0
01
1
0608-
244
NUT; UNION,AIR PIPE
M12
9-09840-280-0
01
1
0107-

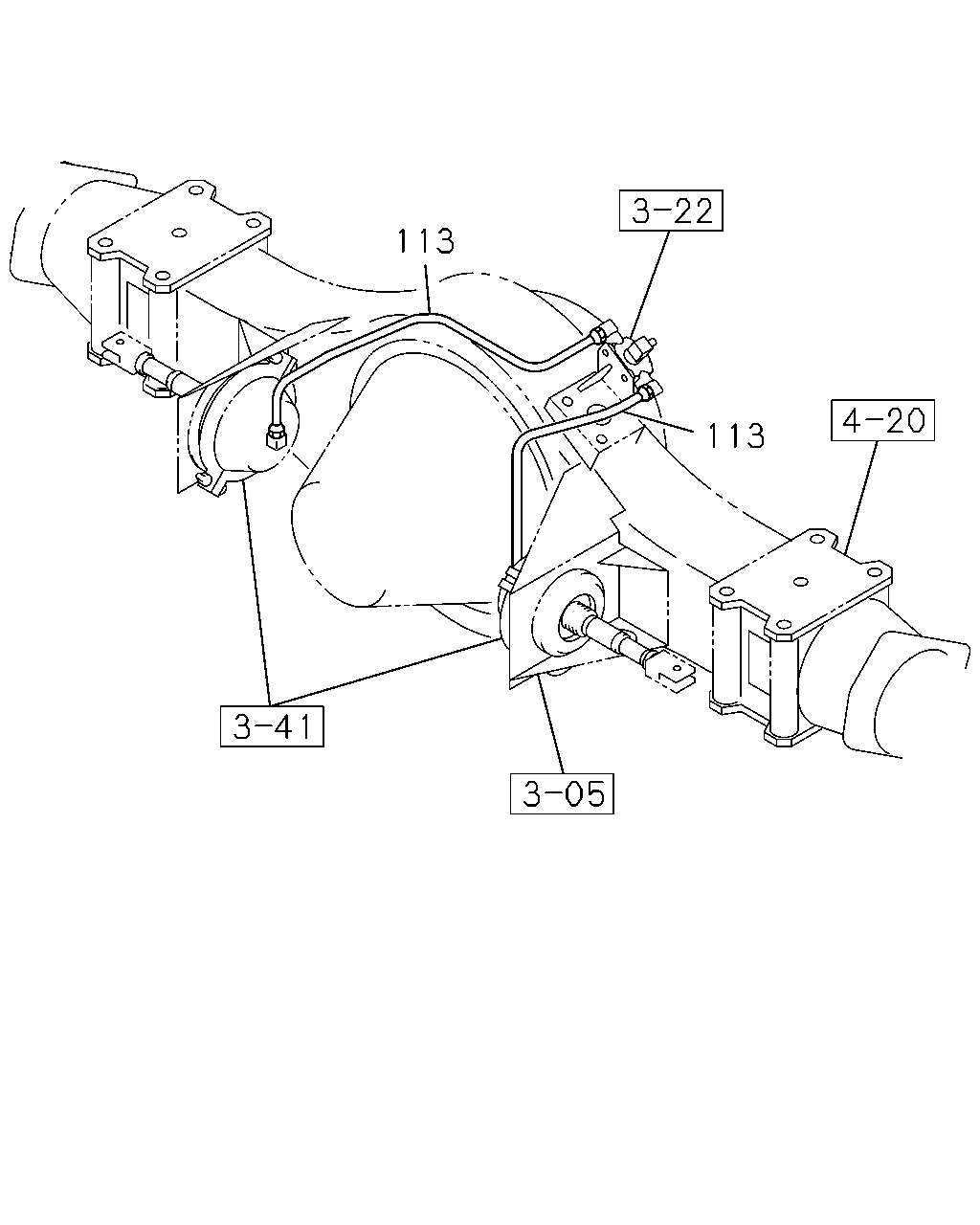

113
113
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
113
PIPE; AIR,QUICK RELAY VLV TO SPR CHAMB
L=324
1-49112-659-0
01
1
0107-
113
PIPE; AIR,QUICK RELAY VLV TO SPR CHAMB
L=635
1-49112-658-0
01
1
0107-

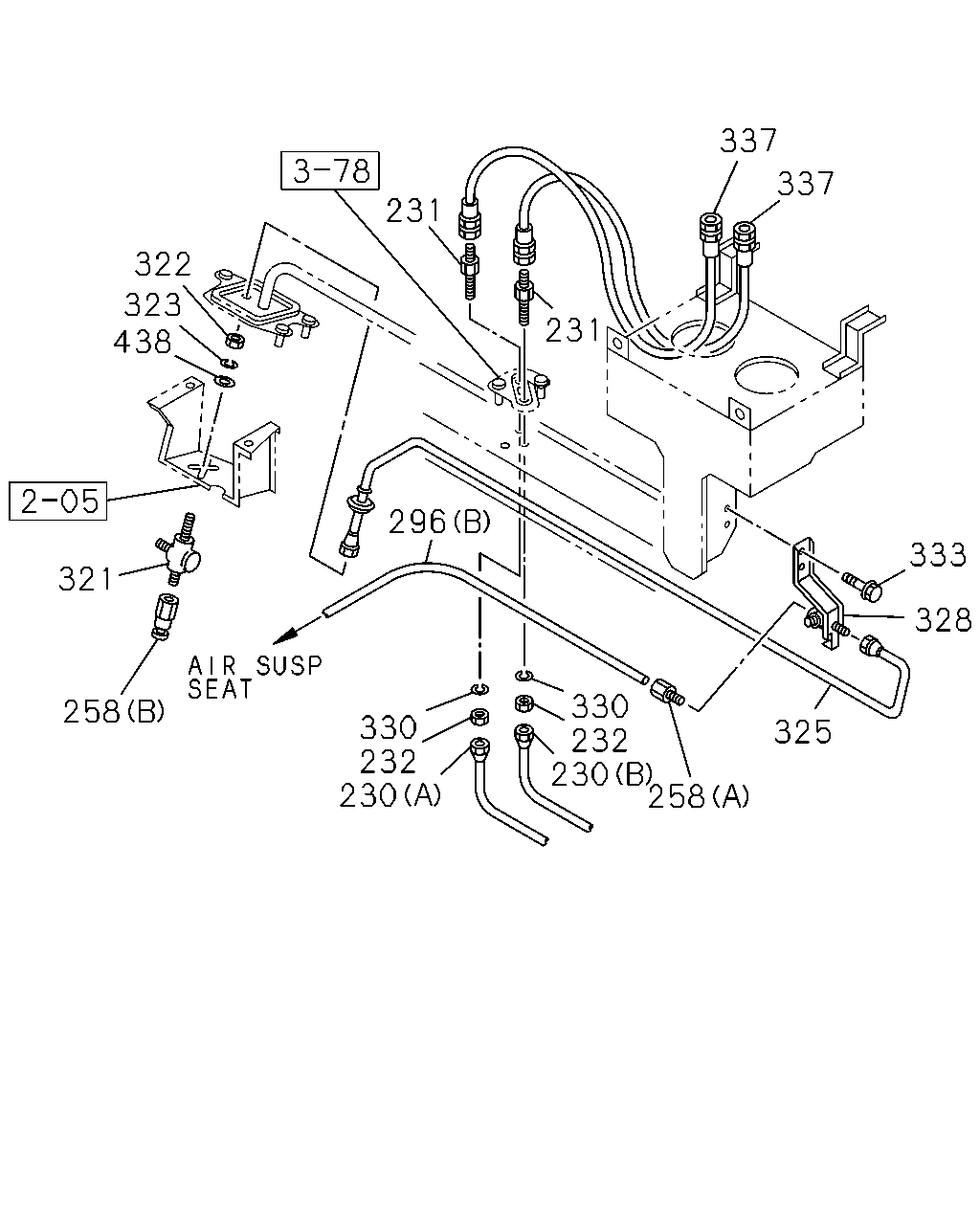

337
337
231
322
323
438
231
296
333
321
328
330
232
230
258
258
330
232
230
325
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
230
PIPE; AIR,UNION TO UNION
(A) PRIMARY
1-49122-777-0
01
1
0107-
230
PIPE; AIR,UNION TO UNION
(B) SECONDARY
1-49122-778-0
01
1
0107-
231
UNION; AIR PIPE
M10 STRAIGHT
1-09654-361-0
02
1
0107-
232
NUT; UNION,AIR PIPE
M10 H=8
1-09400-029-0
02
1
0107-
258
CONNECTOR; NYLON TUBE
(A) DIN6 & R1/8 STRAIGHT
1-09660-691-1
01
1
0107-0302
258
CONNECTOR; NYLON TUBE
(A) DIN6 R1/8 STRAIGHT
1-09660-759-1
01
1
0303-
258
CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0107-
258
CONNECTOR; NYLON TUBE
(C) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0107-
296
TUBE; NYLON
PTO CONTROL<SV6> (A) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0301-
296
TUBE; NYLON
(B) L=1200 OD=6
1-09366-256-1
AR
1
0107-
296
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0107-0212
296
TUBE; NYLON
EXC. PTO CONTROL<SV6> (A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0301-
321
JOINT; FLEX HOSE
1-09656-738-0
01
1
0107-
322
NUT; JOINT,FLEX HOSE
M10 H=8
1-09400-029-0
01
1
0107-
323
WASHER; LK,JOINT
ID=10.2
9-09150-510-0
01
1
0107-0603
323
WASHER; LK,JOINT
ID=10.2
0-91510-510-0
01
1
0604-
325
PIPE; AIR,FLEX HOSE TO UNION
1-47492-452-2
01
1
0107-
328
UNION; AIR PIPE
1-47470-392-0
01
1
0107-
330
WASHER; LK,UNION,AIR PIPE
ID=10.2
9-09150-510-0
02
1
0107-0603
330
WASHER; LK,UNION,AIR PIPE
ID=10.2
0-91510-510-0
02
1
0604-
333
BOLT; PIPE UNION
M6X19.5 W/LK&PL WASHER
8-94279-201-0
02
1
0107-
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=720
0-07210-720-0
02
1
0107-0608
337
HOSE; FLEX,UNION TO AIR PRESS GAGE
L=720
0-57210-720-0
02
1
0609-
438
WASHER; PL,JOINT
ID=10.5 OD=26 T=2.6
1-09985-184-0
01
1
0107-

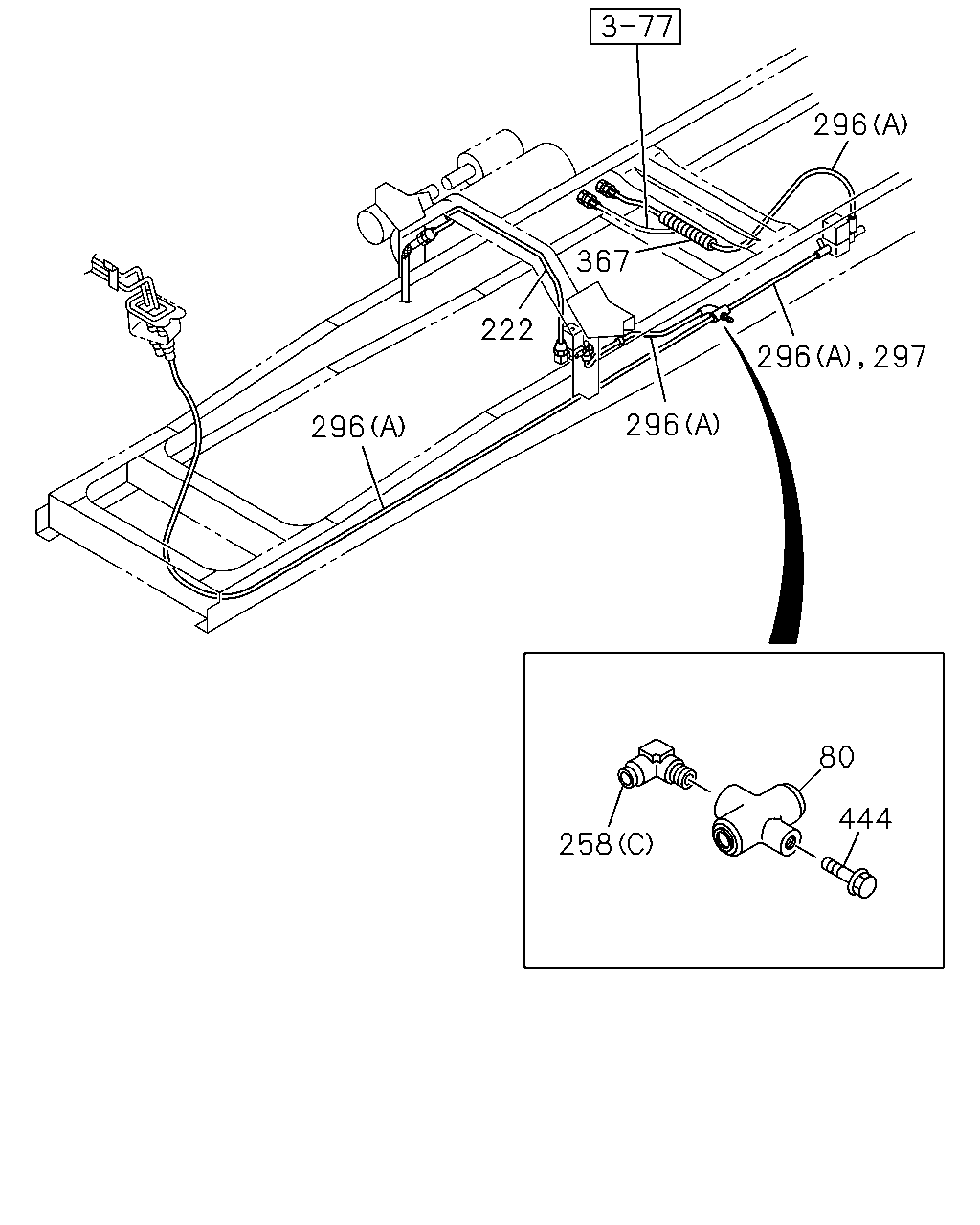

296
367
222
296
297
296
296
80
444
258
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
80
UNION; 3 WAY
DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0107-
222
PIPE; AIR,MAG VLV TO FLEX HOSE
L=1257 SERVICED BY L=1250
1-47428-817-0
01
1
0107-
258
CONNECTOR; NYLON TUBE
(A) DIN6 & R1/8 STRAIGHT
1-09660-691-1
01
1
0107-0302
258
CONNECTOR; NYLON TUBE
(A) DIN6 R1/8 STRAIGHT
1-09660-759-1
01
1
0303-
258
CONNECTOR; NYLON TUBE
(B) DIN8 & M16 STRAIGHT
1-09660-875-0
01
1
0107-
258
CONNECTOR; NYLON TUBE
(C) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0107-
296
TUBE; NYLON
PTO CONTROL<SV6> (A) SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0301-
296
TUBE; NYLON
(B) L=1200 OD=6
1-09366-256-1
AR
1
0107-
296
TUBE; NYLON
(A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0107-0212
296
TUBE; NYLON
EXC. PTO CONTROL<SV6> (A) SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0301-
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87410-073-0
AR
1
0107-0212
297
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0301-
367
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87410-088-0
AR
1
0107-
444
BOLT; UNION
M8X20 FLANGE
0-28080-820-0
01
1
0107-0512
444
BOLT; UNION
M8X20 FLANGE
0-28050-820-0
01
1
0601-

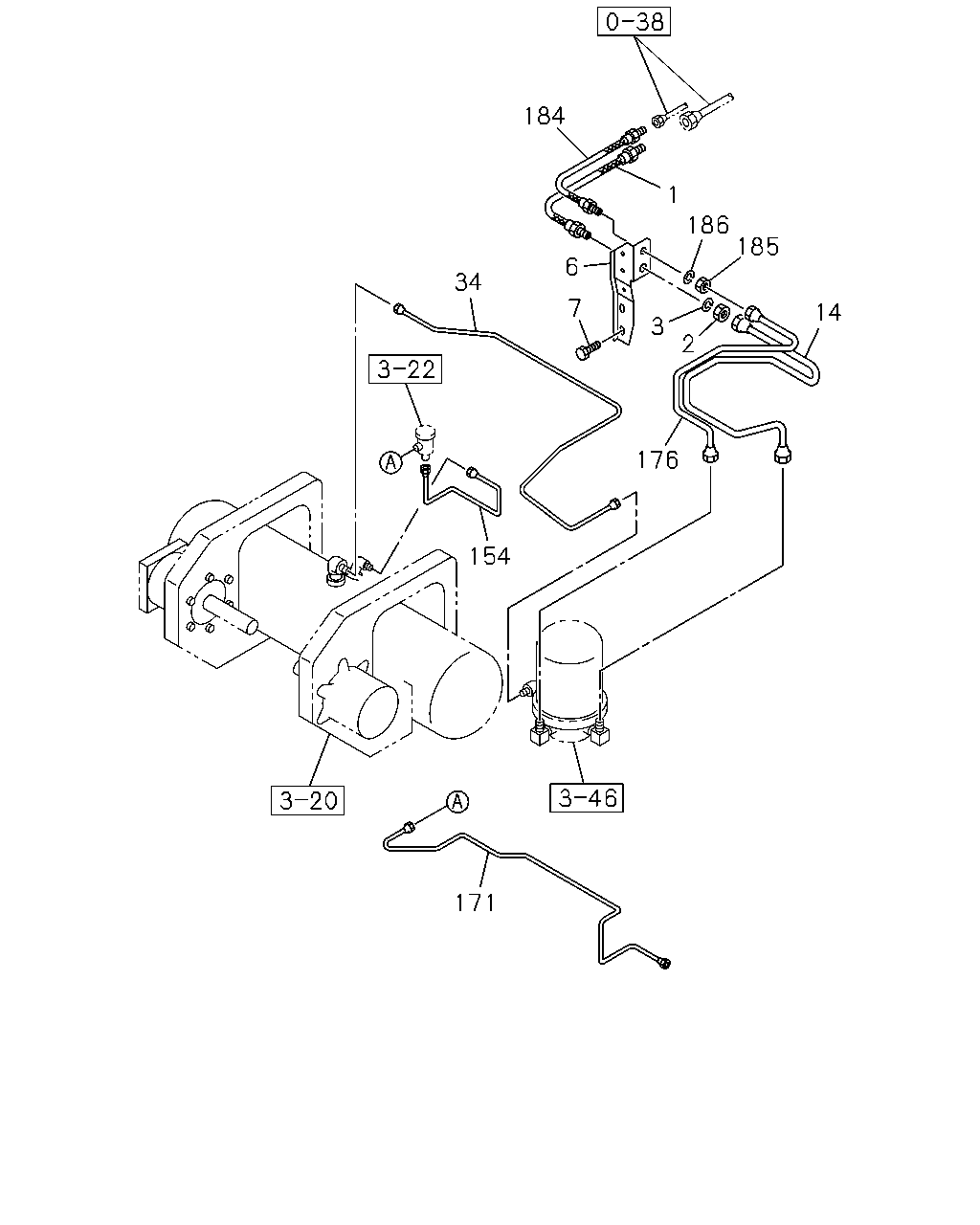

184
1
186
185
6
34
7
14
3
2
176
154
171
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,AIR TANK
L=350
1-09363-558-0
01
1
0107-
2
NUT; FLEX HOSE,AIR TANK
M22
9-09111-422-0
01
1
0107-0512
2
NUT; FLEX HOSE,AIR TANK
M22
0-91111-522-0
01
1
0601-
3
WASHER; LK,FLEX HOSE,AIR TANK
ID=22.5
9-09150-522-0
01
1
0107-0603
3
WASHER; LK,FLEX HOSE,AIR TANK
ID=22.5
0-91510-522-0
01
1
0604-
6
BRACKET; FLEX HOSE,AIR TANK
1-47477-264-2
01
1
0107-0304
6
BRACKET; FLEX HOSE,AIR TANK
1-47478-864-0
01
1
0305-
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28680-830-0
02
1
0107-0512
7
BOLT; BRKT,FLEX HOSE,AIR TANK
M8X30 FLANGE
0-28650-830-0
02
1
0601-
14
PIPE; AIR,FLEX HOSE TO AIR TANK
1-49114-920-0
01
1
0107-
34
PIPE; AIR
1-49119-150-1
01
1
0107-
154
PIPE; AIR,AIR TANK TO AIR GOV
1-49122-146-0
01
1
0107-
171
PIPE; AIR,GOV TO AIR DRYER
1-49122-532-0
01
1
0107-
176
PIPE; AIR,AIR DRYER TO UNION
1-49115-910-0
01
1
0107-0208
176
PIPE; AIR,AIR DRYER TO UNION
1-49119-646-0
01
1
0209-
184
HOSE; FLEX,AIR GOV
L=330
1-09363-584-0
01
1
0107-
185
NUT; FLEX HOSE,AIR GOV
M12
9-09840-280-0
01
1
0107-
186
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
9-09150-512-0
01
1
0107-0603
186
WASHER; LK,FLEX HOSE,AIR GOV
ID=12.2
0-91510-512-0
01
1
0604-
