3-77 — BRAKE PIPING; AIR,REAR
(#29682) — 94 parça
◀

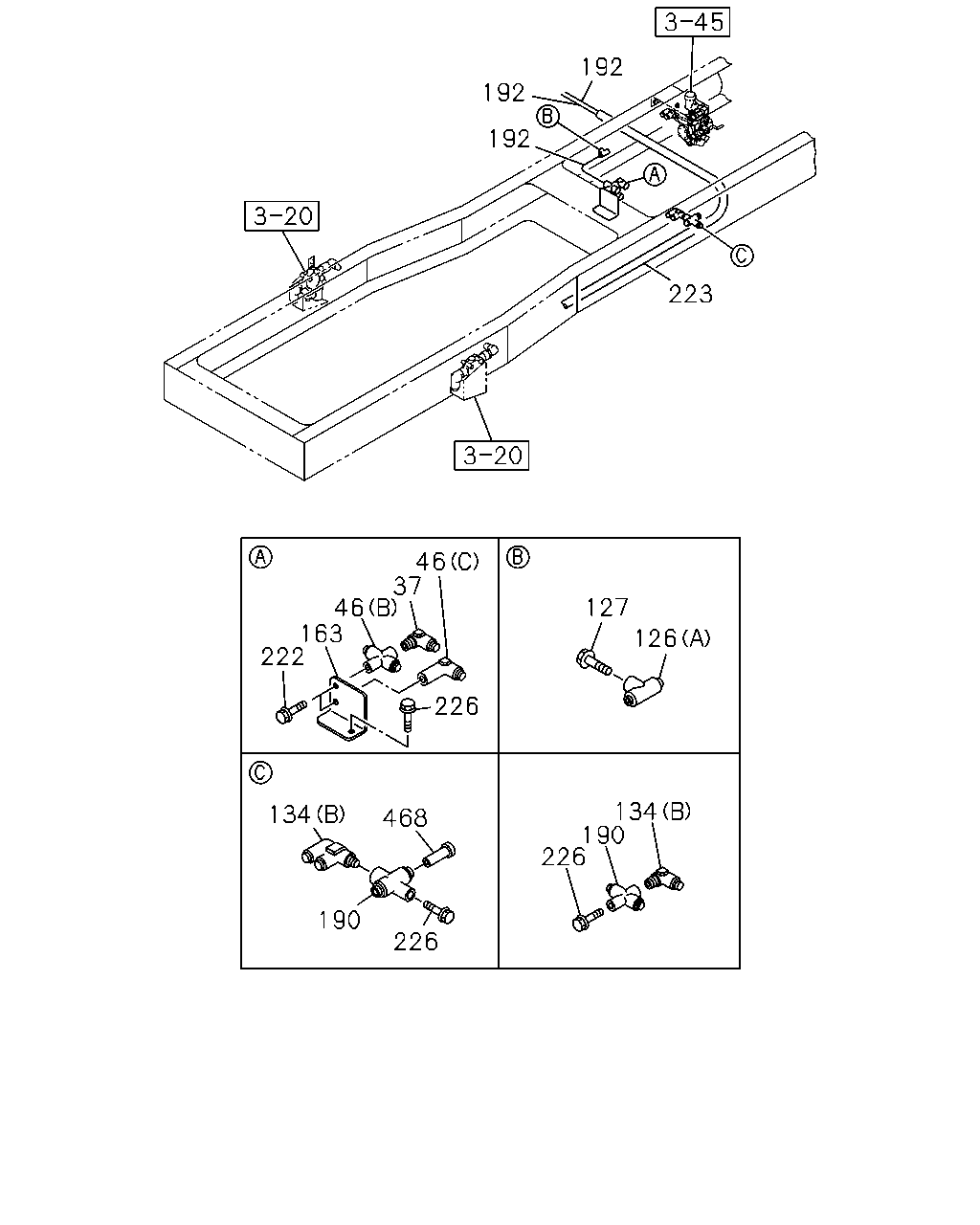

[377A] FRAME SIDE (32 parça)

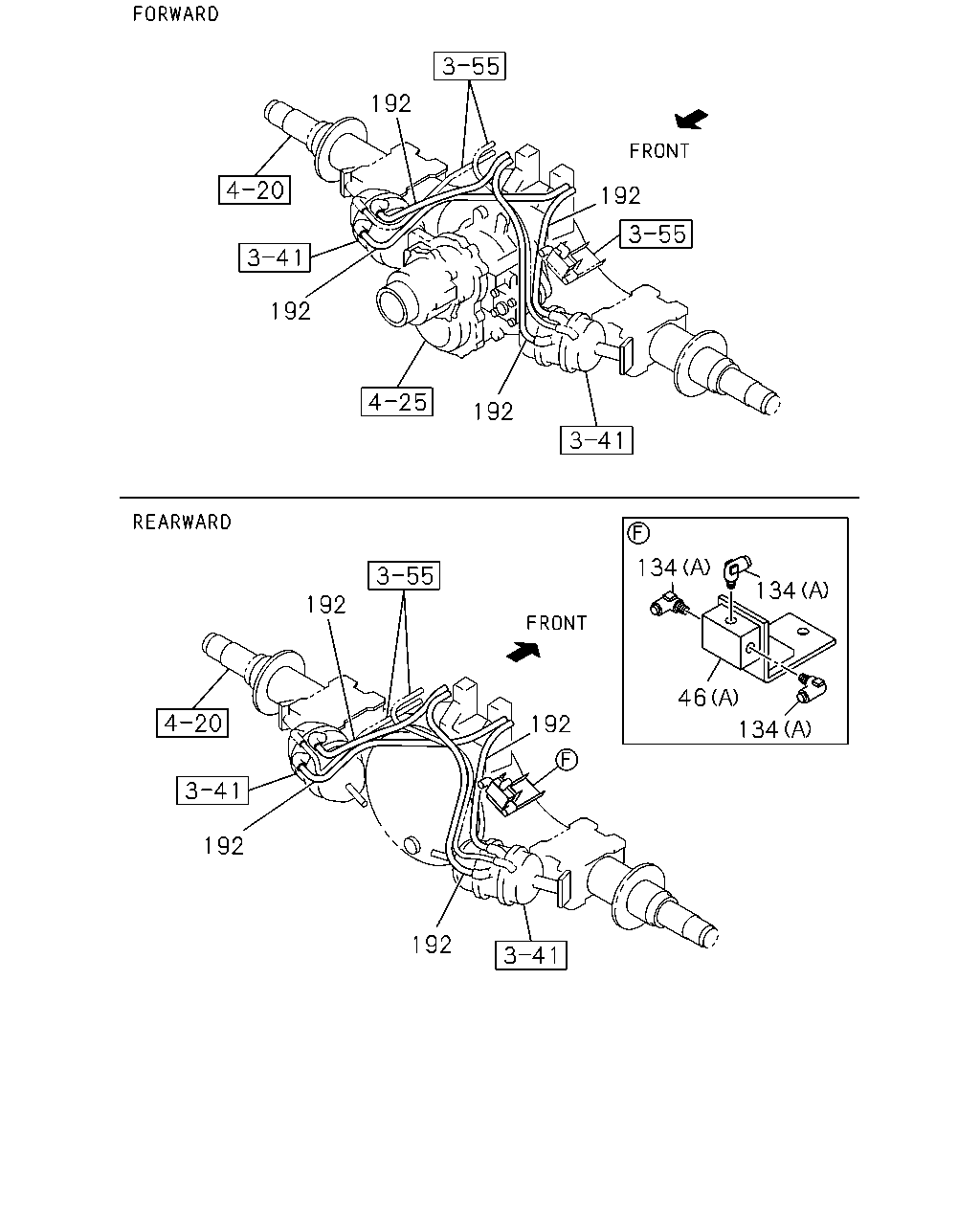

[377A] REAR AXLE SIDE NO.2 (9 parça)

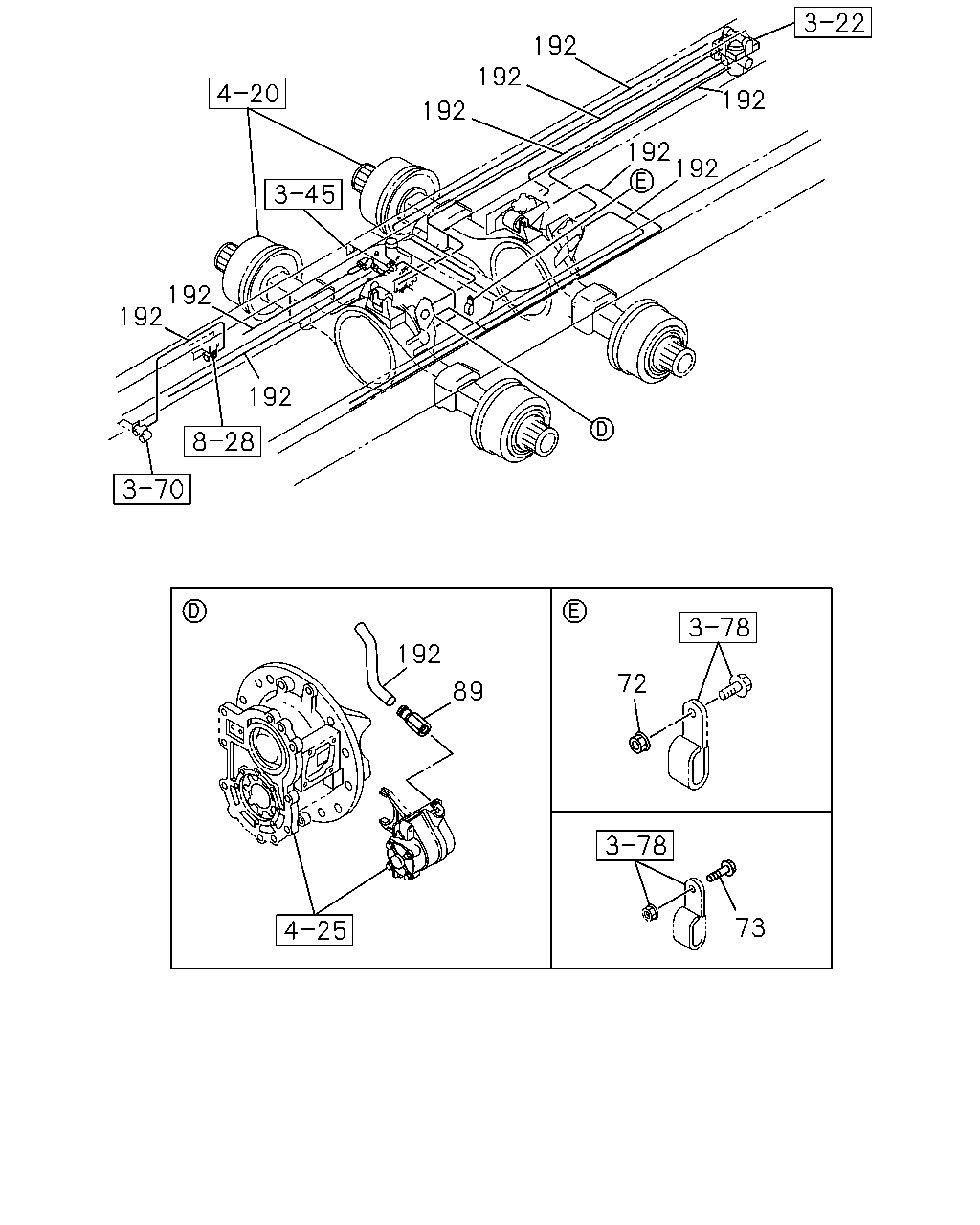

[377A] REAR AXLE SIDE NO.1 (10 parça)

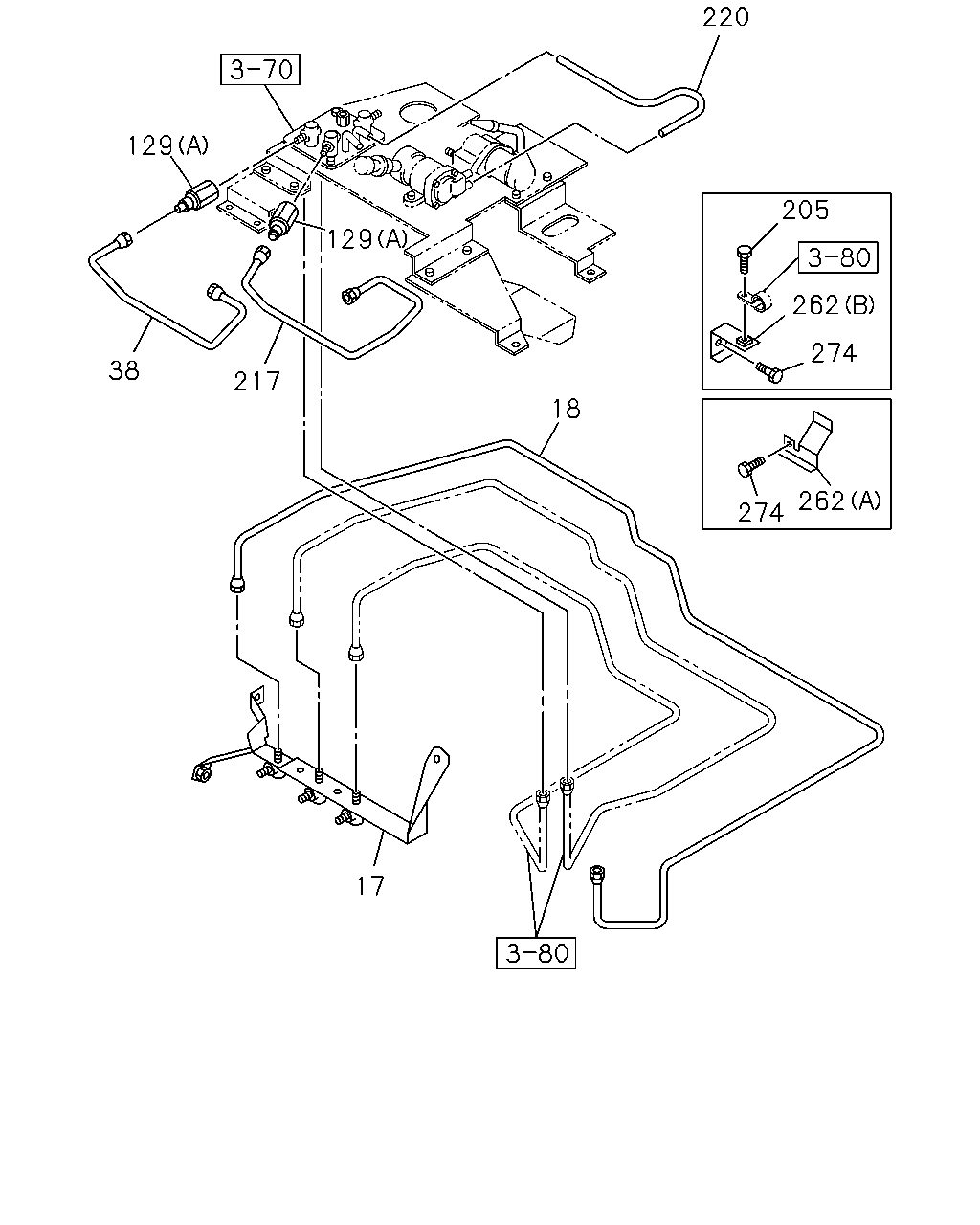

[377A] CAB SIDE (21 parça)

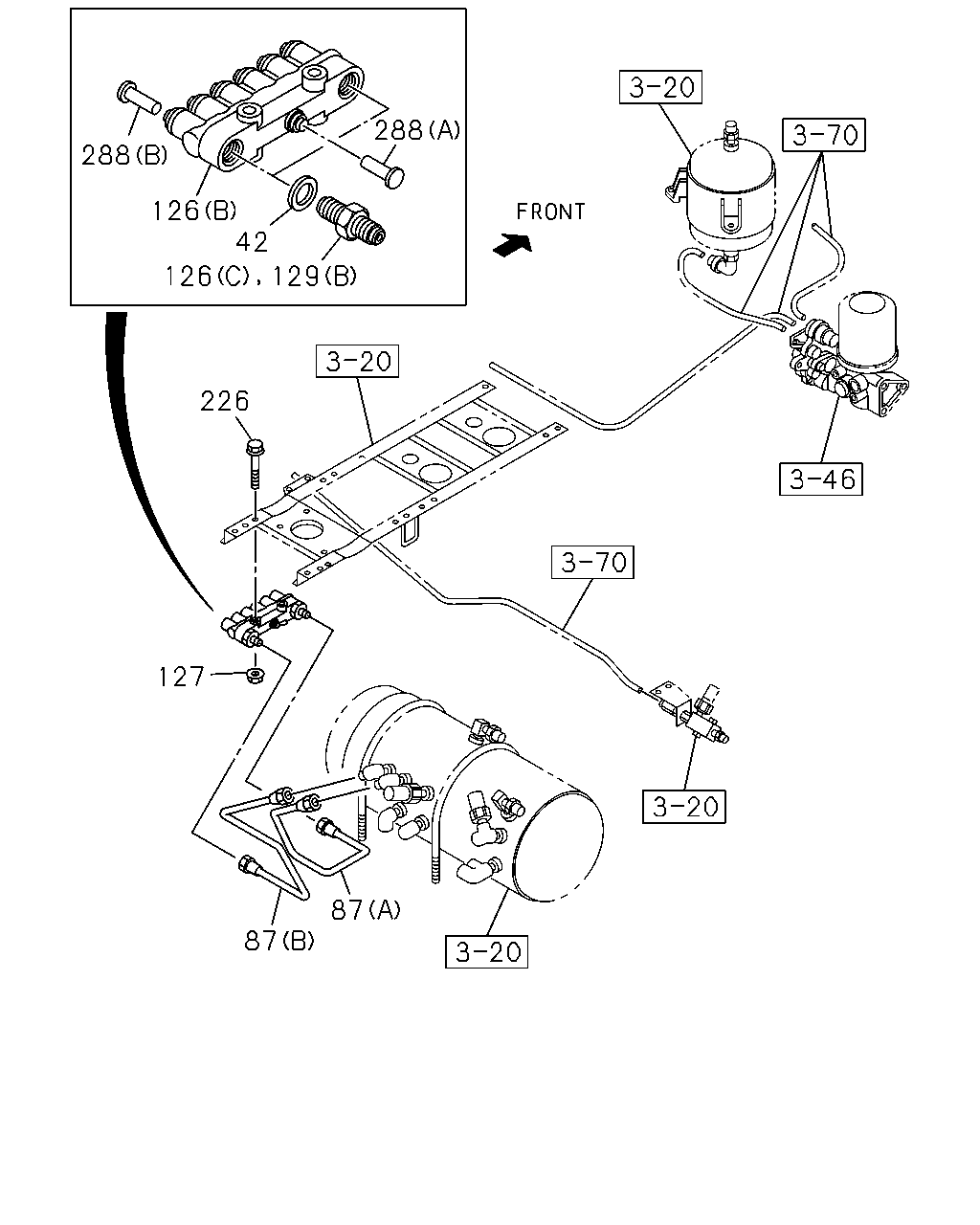

[377A] AIR TANK SIDE (22 parça)
▶
192
192
192
223
46
37
46
163
222
127
126
226
134
190
226
134
468
190
226
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0509-
46
NIPPLE; AIR PIPE
(B) DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0509-
46
NIPPLE; AIR PIPE
(C) DIN8X2 & M8 2WAY
1-09661-133-0
01
1
0509-
46
NIPPLE; AIR PIPE
(A)
1-47471-156-0
01
1
0509-
126
UNION; NYLON TUBE
(C) DIN12 M22 STRAIGHT
8-98107-103-0
02
1
0804-
126
UNION; NYLON TUBE
(A)
1-09661-128-0
01
1
0509-
126
UNION; NYLON TUBE
(B)
1-09661-612-1
01
1
0509-
127
NUT; UNION
M8 FLANGE
0-91150-108-0
03
1
0509-0602
127
NUT; UNION
M8 FLANGE
0-91180-108-0
03
1
0603-
134
CONNECTOR
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
03
1
0509-
134
CONNECTOR
(B) DIN8X2 & PT3/8 DOUBLE ELBOW
1-09661-025-0
01
1
0509-
163
BRACKET; FLEX HOSE
1-47471-145-0
01
1
0509-
190
UNION; 3 WAY
DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0509-
222
BOLT; CONNECTOR
M8X10 FLANGE
0-28080-810-0
02
1
0509-0512
222
BOLT; CONNECTOR
M8X10 FLANGE
0-28050-810-0
02
1
0601-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0509-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0
AR
1
0509-
223
TUBE; CORRUGATE
SERVICED BY L=4000 ID=22
1-87411-030-0
AR
1
0601-
226
BOLT; UNION
M8X16 FLANGE
0-28080-816-0
06
1
0509-0512
226
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
06
1
0601-
226
BOLT; UNION
M8X45 FLANGE
0-28080-845-0
02
1
0509-0512
226
BOLT; UNION
M8X45 FLANGE
0-28050-845-0
02
1
0601-
226
BOLT; UNION
M8X25 FLANGE
0-28680-825-0
01
1
0509-0512
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0601-
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0509-0602
226
BOLT; UNION
PARKING BRAKE VALVE LEVER TYPE<W48> M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0603-0904
226
BOLT; UNION
PARKING BRAKE VALVE LEVER TYPE<W48> M8X24.5 W/LK&PL WASHER
8-98059-720-0
02
1
0905-
468
PLUG
OD=8
1-09661-616-0
01
1
0509-
192
192
192
192
134
134
192
46
192
134
192
192
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
46
NIPPLE; AIR PIPE
(B) DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0509-
46
NIPPLE; AIR PIPE
(C) DIN8X2 & M8 2WAY
1-09661-133-0
01
1
0509-
46
NIPPLE; AIR PIPE
(A)
1-47471-156-0
01
1
0509-
134
CONNECTOR
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
03
1
0509-
134
CONNECTOR
(B) DIN8X2 & PT3/8 DOUBLE ELBOW
1-09661-025-0
01
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0509-
192
192
192
192
192
192
192
192
192
192
72
89
73
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
72
NUT; BRKT
M8 FLANGE
0-91150-108-0
01
1
0509-0602
72
NUT; BRKT
M8 FLANGE
0-91180-108-0
01
1
0603-
73
BOLT; CLIP
M8X20 FLANGE
0-28680-820-0
02
1
0509-0512
73
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
02
1
0601-0810
73
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
01
1
0811-
89
CONNECTOR; NYLON TUBE
DIN8 & M12 STRAIGHT
1-09660-873-0
01
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0509-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0509-
220
129
205
129
262
274
38
217
18
262
274
17
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
17
UNION; AIR PIPE
1-47470-558-0
01
1
0509-0602
17
UNION; AIR PIPE
PARKING BRAKE VALVE LEVER TYPE<W48>
1-47470-558-0
01
1
0603-
18
PIPE; AIR,UNION TO UNION
L=2332 SERVICED BY L=2400
1-47426-395-0
01
1
0509-0602
18
PIPE; AIR,UNION TO UNION
PARKING BRAKE VALVE LEVER TYPE<W48> L=2332 SERVICED BY L=2400
1-47426-395-0
01
1
0603-
38
PIPE; AIR,UNION TO MAG VLV
1-49123-433-0
01
1
0509-0602
38
PIPE; AIR,UNION TO MAG VLV
PARKING BRAKE VALVE LEVER TYPE<W48>
1-49123-433-0
01
1
0603-
129
CONNECTOR; NYLON TUBE
(B)
1-09654-416-1
02
1
0509-0610
129
CONNECTOR; NYLON TUBE
(B)
8-97618-539-0
02
1
0611-0803
129
CONNECTOR; NYLON TUBE
(A) DIN8 & M14 STRAIGHT
1-09660-874-0
01
1
0509-
205
BOLT; TUBE CLIP
M8X16 FLANGE
0-28080-816-0
03
1
0509-0512
205
BOLT; TUBE CLIP
M8X16 FLANGE
0-28050-816-0
03
1
0601-
205
BOLT; TUBE CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0
01
1
0509-
217
PIPE; AIR,PARKING BRK VLV TO UNION
1-49123-172-0
01
1
0509-0602
217
PIPE; AIR,PARKING BRK VLV TO UNION
PARKING BRAKE VALVE LEVER TYPE<W48>
1-49123-172-0
01
1
0603-
220
HOSE; VINYL,EXH,PARKING BRK VLV
L=350 SERVICED BY L=10000
9-09914-701-0
01
1
0509-0602
220
HOSE; VINYL,EXH,PARKING BRK VLV
PARKING BRAKE VALVE LEVER TYPE<W48> L=350 SERVICED BY L=10000
9-09914-701-0
01
1
0603-
262
BRACKET
(B)
1-79996-143-0
01
1
0509-
262
BRACKET
(A)
1-79996-258-1
01
1
0509-
274
BOLT; BRKT
M8X16 FLANGE
0-28080-816-0
01
1
0509-0512
274
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
01
1
0601-
274
BOLT; BRKT
M6X19.5 W/LK&PL WASHER
8-94279-201-0
01
1
0509-
288
288
126
42
126
129
226
127
87
87
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
42
GASKET; CONNECTOR
9-09572-022-0
02
1
0509-0803
87
PIPE; AIR,AIR TANK TO UNION
(B) L=425
1-49124-670-0
01
1
0509-
87
PIPE; AIR,AIR TANK TO UNION
(A) L=541
1-49124-671-0
01
1
0509-
126
UNION; NYLON TUBE
(C) DIN12 M22 STRAIGHT
8-98107-103-0
02
1
0804-
126
UNION; NYLON TUBE
(A)
1-09661-128-0
01
1
0509-
126
UNION; NYLON TUBE
(B)
1-09661-612-1
01
1
0509-
127
NUT; UNION
M8 FLANGE
0-91150-108-0
03
1
0509-0602
127
NUT; UNION
M8 FLANGE
0-91180-108-0
03
1
0603-
129
CONNECTOR; NYLON TUBE
(B)
1-09654-416-1
02
1
0509-0610
129
CONNECTOR; NYLON TUBE
(B)
8-97618-539-0
02
1
0611-0803
129
CONNECTOR; NYLON TUBE
(A) DIN8 & M14 STRAIGHT
1-09660-874-0
01
1
0509-
226
BOLT; UNION
M8X16 FLANGE
0-28080-816-0
06
1
0509-0512
226
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
06
1
0601-
226
BOLT; UNION
M8X45 FLANGE
0-28080-845-0
02
1
0509-0512
226
BOLT; UNION
M8X45 FLANGE
0-28050-845-0
02
1
0601-
226
BOLT; UNION
M8X25 FLANGE
0-28680-825-0
01
1
0509-0512
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0601-
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0509-0602
226
BOLT; UNION
PARKING BRAKE VALVE LEVER TYPE<W48> M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0603-0904
226
BOLT; UNION
PARKING BRAKE VALVE LEVER TYPE<W48> M8X24.5 W/LK&PL WASHER
8-98059-720-0
02
1
0905-
288
PLUG
(A) OD=6 L=27
1-09661-615-0
01
1
0509-
288
PLUG
(B) OD=8
1-09661-616-0
01
1
0509-
