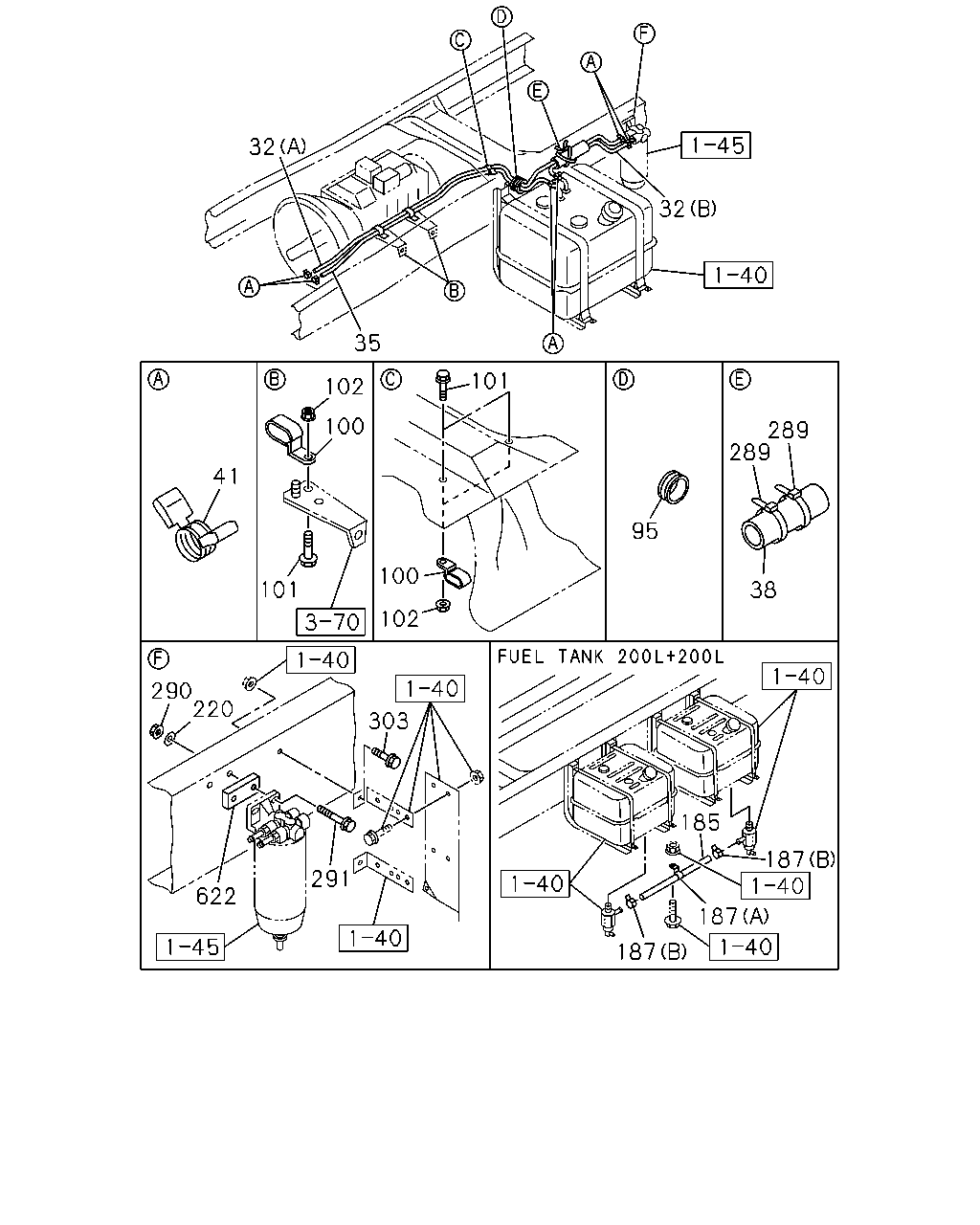

32 |
PIPE; DELIVERY,FUEL TANK
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
L=500
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
● |
|
| |
32 |
PIPE; DELIVERY,FUEL TANK
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
ENG CONTROL TICS<Q3P>
L=2750
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
● |
|
| |
32 |
PIPE; DELIVERY,FUEL TANK
FUEL TANK 200L FRAME SIDE<N20>
(B)
L=600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
|
● |
| |
32 |
PIPE; DELIVERY,FUEL TANK
FUEL TANK 200L+200L<NF7>,FUEL TANK 200L FRAME
SIDE<N20>
(B)
L=600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
● |
|
| |
32 |
PIPE; DELIVERY,FUEL TANK
L=600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
|
● |
| |
32 |
PIPE; DELIVERY,FUEL TANK
FUEL TANK 200L FRAME SIDE<N20>
ENG CONTROL TICS<Q3P>
(A)
L=1950
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
|
● |
| |
32 |
PIPE; DELIVERY,FUEL TANK
FUEL TANK 200L+200L<NF7>,FUEL TANK 200L FRAME
SIDE<N20>
ENG CONTROL TICS<Q3P>
(A)
L=1950
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
● |
|
| |
32 |
PIPE; DELIVERY,FUEL TANK
ENG CONTROL TICS<Q3P>
L=1950
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
|
● |
| |
35 |
PIPE; FUEL TANK,RETURN
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
L=2500
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
● |
|
| |
35 |
PIPE; FUEL TANK,RETURN
FUEL TANK 200L FRAME SIDE<N20>
L=1600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
|
● |
| |
35 |
PIPE; FUEL TANK,RETURN
FUEL TANK 200L+200L<NF7>,FUEL TANK 200L FRAME
SIDE<N20>
L=1600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0411-0411 |
● |
|
| |
35 |
PIPE; FUEL TANK,RETURN
L=1600
SERVICED BY L=3000
|
0-01260-300-0 |
01 |
1 |
0412- |
|
● |
| |
38 |
SLEEVE; RUBBER,RUBBER HOSE
FUEL TANK 200L FRAME SIDE<N20>
L=150
SERVICED BY L=1300
|
1-09360-677-1 |
01 |
1 |
0411-0411 |
● |
● |
| |
38 |
SLEEVE; RUBBER,RUBBER HOSE
L=150
SERVICED BY L=1300
|
1-09360-677-1 |
02 |
1 |
0412- |
|
● |
| |
38 |
SLEEVE; RUBBER,RUBBER HOSE
FUEL TANK 200L+200L<NF7>
L=150
SERVICED BY L=1300
|
1-09360-677-1 |
02 |
1 |
0411-0411 |
● |
|
| |
38 |
SLEEVE; RUBBER,RUBBER HOSE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
L=150
SERVICED BY L=1300
|
1-09360-677-1 |
03 |
1 |
0412- |
● |
|
| |
41 |
CLIP; FUEL PIPE,FUEL TANK
ID=14
|
1-09704-102-0 |
02 |
1 |
0411- |
● |
● |
| |
41 |
CLIP; FUEL PIPE,FUEL TANK
ENG CONTROL TICS<Q3P>
ID=14
|
1-09704-102-0 |
04 |
1 |
0411- |
● |
● |
| |
48 |
BOLT; BRKT
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
M8X35 FLANGE
|
0-28680-835-0 |
01 |
1 |
0412- |
● |
|
| |
48 |
BOLT; BRKT
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
ENG CONTROL TICS<Q3P>
M8X25 FLANGE
|
0-28680-825-0 |
01 |
1 |
0412- |
● |
|
| |
95 |
BUSHING; PIPE,FUEL TANK
ID=32 OD=40 T=23
|
1-09332-112-0 |
01 |
1 |
0411- |
● |
● |
| |
97 |
BRACKET; CLIP
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
L=55
|
1-47475-304-0 |
01 |
1 |
0412- |
● |
|
| |
97 |
BRACKET; CLIP
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
|
1-82698-358-0 |
01 |
1 |
0412- |
● |
|
| |
100 |
CLIP; FUEL PIPE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
ENG CONTROL TICS<Q3P>
ID=14X29 H=15 L=20
|
1-09700-744-0 |
07 |
1 |
0412- |
● |
|
| |
100 |
CLIP; FUEL PIPE
ENG CONTROL TICS<Q3P>
ID=14X29 H=15 L=20
|
1-09700-744-0 |
04 |
1 |
0411-0411 |
● |
● |
| |
100 |
CLIP; FUEL PIPE
ENG CONTROL TICS<Q3P>
ID=14X29 H=15 L=20
|
1-09700-744-0 |
04 |
1 |
0412- |
|
● |
| |
101 |
BOLT; CLIP,FUEL PIPE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
M8X20 FLANGE
|
0-28680-820-0 |
05 |
1 |
0412- |
● |
|
| |
101 |
BOLT; CLIP,FUEL PIPE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
M8X25 FLANGE
|
0-28680-825-0 |
02 |
1 |
0412- |
● |
|
| |
101 |
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
|
0-28680-820-0 |
03 |
1 |
0411-0411 |
● |
● |
| |
101 |
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
|
0-28680-820-0 |
03 |
1 |
0412- |
|
● |
| |
101 |
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
|
0-28680-825-0 |
01 |
1 |
0411-0411 |
● |
● |
| |
101 |
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
|
0-28680-825-0 |
01 |
1 |
0412- |
|
● |
| |
102 |
NUT; CLIP,FUEL PIPE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
M8 FLANGE
|
0-91150-108-0 |
07 |
1 |
0412- |
● |
|
| |
102 |
NUT; CLIP,FUEL PIPE
M8 FLANGE
|
0-91150-108-0 |
04 |
1 |
0411- |
● |
● |
| |
103 |
NUT; BRKT
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
M8 FLANGE
|
0-91150-108-0 |
02 |
1 |
0412- |
● |
|
| |
185 |
PIPE; FUEL TANK TO TANK
FUEL TANK 200L+200L<NF7>
L=900
SERVICED BY L=3000
|
0-01262-300-0 |
01 |
1 |
0411- |
● |
|
| |
187 |
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 200L+200L<NF7>
(B)
ID=17.1
|
8-94122-679-0 |
02 |
1 |
0411- |
● |
|
| |
187 |
CLIP; FUEL PIPE TANK TO TANK
FUEL TANK 200L+200L<NF7>
(A)
ID=19 H=25 L=25
|
9-09917-035-0 |
02 |
1 |
0411- |
● |
|
| |
220 |
WASHER; PL
ID=10.5 OD=26
|
9-09164-710-0 |
02 |
1 |
0411- |
● |
● |
| |
289 |
CLIP; BAND,HOSE
FUEL TANK 200L FRAME SIDE<N20>
L=250
|
5-09707-030-1 |
01 |
1 |
0411-0411 |
● |
● |
| |
289 |
CLIP; BAND,HOSE
L=250
|
5-09707-030-1 |
03 |
1 |
0412- |
|
● |
| |
289 |
CLIP; BAND,HOSE
FUEL TANK 200L+200L<NF7>
L=250
|
5-09707-030-1 |
04 |
1 |
0411-0411 |
● |
|
| |
289 |
CLIP; BAND,HOSE
WHEEL BASE 5900MM(59W),WHEEL BASE 6600MM(66W)
L=250
|
5-09707-030-1 |
05 |
1 |
0412- |
● |
|
| |
290 |
NUT; FILTER TO BRKT
M10 FLANGE
|
0-91150-210-0 |
02 |
1 |
0411- |
● |
● |
| |
291 |
BOLT; FILER TO BRKT
M10X60 FLANGE
|
0-28081-060-0 |
02 |
1 |
0411- |
● |
● |
| |
303 |
BOLT; BRKT
M8X30 FLANGE
|
0-28680-830-0 |
02 |
1 |
0411- |
|
● |
| |
622 |
SPACER; BRKT
|
1-53168-492-0 |
01 |
1 |
0411- |
● |
● |
